JGX-0958D-108A Máy cô lập rung dây thừng FEA đã được xác nhận trước

JGX-0958D-108A Máy cách ly rung dây cáp: Kiểm soát rung động cấp kỹ thuật với các mô hình mô phỏng đã được xác nhận

Máy cách ly rung dây cáp là gì và nó hoạt động như thế nào?

Một máy cô lập rung dây cáp là một thiết bị cơ học thụ động làm giảm năng lượng rung thông qua nguyên tắcDụng độ ma sát Coulomb Ứng dỗ khô tạo ra giữa các sợi dây thép cá nhân khi cuộn dây uốn cong dưới tải. Không giống như các mặt đệm elastomer (nhựa) chuyển đổi năng lượng rung thành nhiệt trong ma trận vật liệu,JGX-0958D-108A phân tán năng lượng tại giao diện vi mô giữa 133 dây riêng lẻ của nó (7 sợi * 19 sợi mỗi sợi), tạo ra một hệ thống không cần bảo trì,Cơ chế damping không có hạt mà không bị suy giảm theo tuổi tác hoặc chu kỳ nhiệt độ.

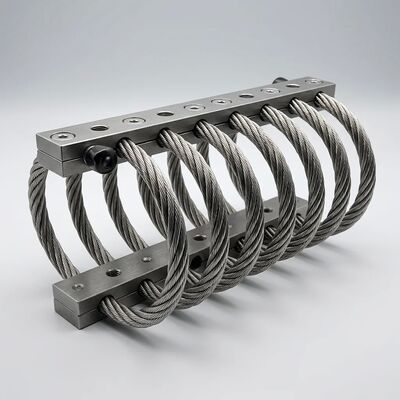

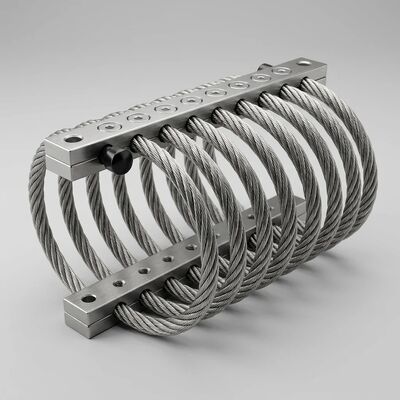

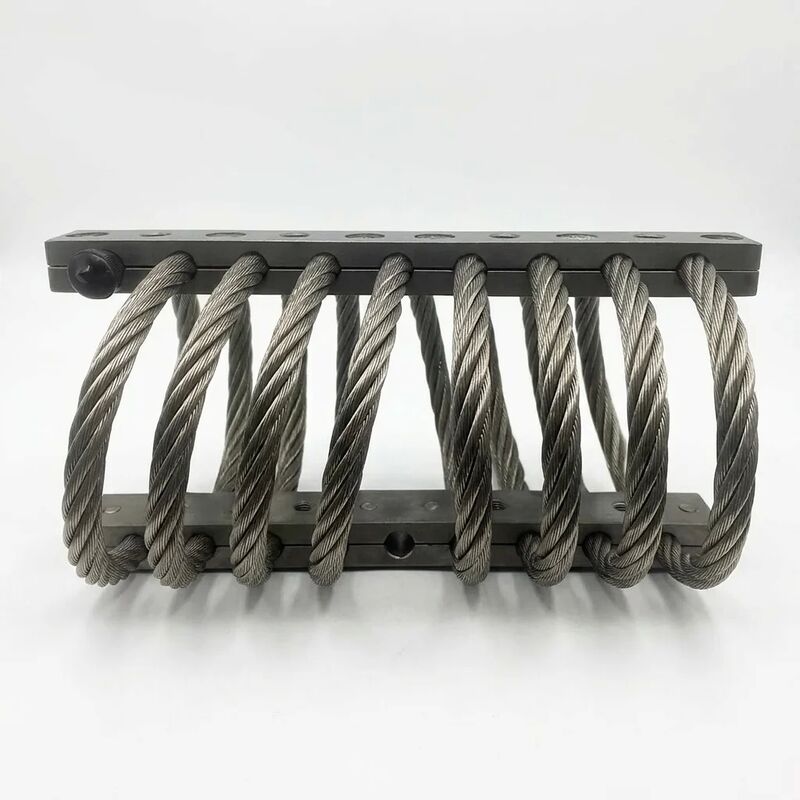

JGX-0958D-108A bao gồm ba thành phần: một dây 7 * 19 thép không gỉ 304 xoắn theo đường xoắn ốc (trường kính danh nghĩa 6,4 mm, 8 vòng hoạt động),Các khối kẹp hợp kim nhôm 6061-T6 trên và dưới với bề mặt kết thúc anod hóa cứngKhi được gắn giữa một nguồn rung và cấu trúc được bảo vệ, cuộn dây dây thép uốn cong để đáp ứng sự kích thích đầu vào,tạo ra ma sát giữa các sợi được kiểm soát, chuyển đổi năng lượng động thành nhiệt không đáng kể trong khi cung cấp cả độ cứng (hỗ trợ tải) và giảm bớt (giải phóng năng lượng) trong một phần tử nhỏ gọn duy nhất.

Các mô hình FEA đã được xác nhận trước: Giảm chu kỳ thiết kế của bạn 2~3 tuần

Một trong những thách thức dai dẳng trong việc lựa chọn cách ly rung là khoảng cách giữa dữ liệu danh mục và hiệu suất lắp đặt trong thế giới thực.Đánh giá tải tĩnh cho bạn biết liệu bộ cách ly có thể hỗ trợ trọng lượngHọ không cho bạn biết làm thế nào nó sẽ cư xử năng động ở tần số kích thích cụ thể của bạn, định hướng lắp đặt, và độ cứng gắn kết.Thiết bị thử nghiệm xây dựng, chạy mô tả bảng rung, và lặp lại một quy trình thường tiêu thụ 2 ¢ 3 tuần mỗi chu kỳ thiết kế.

JGX-0958D-108A giải quyết điều này vớiMô hình mô phỏng FEA được xác nhận trướcbao gồm như tài sản bảo đảm kỹ thuật. Mỗi mô hình đã được tương quan với dữ liệu thử nghiệm vật lý từ bảng máy rung điện động học 6-DOF,đạt được độ chính xác mô phỏng để đo trong vòng ± 5% cho các đầu ra chính này:

• Các đường cong tải-bị lệch tĩnhtrong các hướng nén, căng và tải cắt
• Độ cứng động (K*) và yếu tố mất mát (η)như các hàm độ phình kích thích (0,1 mm đến 2,0 mm từ đỉnh đến đỉnh)
• Khả năng truyền thông (T)trên dải tần số từ 5 Hz đến 500 Hz với tải trọng định số
• Hình dạng và diện tích vòng tròn hysteresis∆ liên quan trực tiếp đến sự phân tán năng lượng mỗi chu kỳ
• Nhân tố khuếch đại cộng hưởng (Q)cho ba tần số phương thức đầu tiên

Các mô hình này được cung cấp trong một định dạng tương thích với Ansys Mechanical, Abaqus và COMSOL Multiphysics,cho phép nhóm năng động cấu trúc của bạn để thả JGX-0958D-108A trực tiếp vào một mô hình cấp hệ thống và đánh giá hiệu suất cách ly trước khi cam kết mua sắm phần cứng.

Dịch vụ kỹ thuật ngược: Phương pháp 4 giai đoạn có hệ thống

Khi máy móc sản xuất dựa vào các bộ cách ly rung mà không còn được sản xuất vì nhà cung cấp ban đầu đã ngừng sản xuất dòng sản phẩm, thay đổi công cụ của họ,hoặc đã phá sản, chủ sở hữu thiết bị phải đối mặt với một loạt các lựa chọn khó chịu: chấp nhận hiệu suất cách ly suy giảm từ các mặt hàng cũ, ủy nhiệm thiết kế lại tùy chỉnh tốn kém, hoặc thay thế toàn bộ máy.Nền tảng JGX-0958D-108A cung cấp một lựa chọn thứ tư thông qua dịch vụ kỹ thuật ngược tích hợp của nó.

Giai đoạn 1: Đo lường và tài liệu (3-5 ngày làm việc)

• Quét laser 3D của bộ cô lập hiện có để chụp hình học bao bì bên ngoài với độ chính xác ± 0,05 mm
• Đánh giá giao diện lắp đặt: đường kính lỗ cuộn, khoảng cách giữa trung tâm và trung tâm, thông số kỹ thuật của sợi và độ sâu counterbore
• Xác định vật liệu thông qua phân tích XRF (phục quang tia X) để xác định loại hợp kim dây thừng và thành phần khối kẹp
• Tài liệu chụp ảnh về định hướng lắp đặt, các vùng trống liền kề và bất kỳ mẫu hao mòn hoặc ăn mòn có thể nhìn thấy được để thông báo cho thiết kế thay thế

Giai đoạn 2: Xác định hiệu suất (5-7 ngày làm việc)

• Xét nghiệm tải tĩnh-bị lệch ở cả ba trục tải trên một máy thử nghiệm phổ quát với độ chính xác tế bào tải lớp 0.5
• Tính năng động trên một máy rung điện động học: đầu vào sóng xoay từ 5 Hz đến 500 Hz, đo khả năng truyền và góc pha
• Kiểm tra phản ứng cú sốc: đầu vào xung half-sinus ở 15 g, 30 g và 50 g để nắm bắt hành vi giảm cú sốc của bộ cách ly
• Xóa vòng tròn hysteresis ở kích thước dịch chuyển 0,5 mm, 1,0 mm và 2,0 mm để định lượng sự phân tán năng lượng mỗi chu kỳ

Giai đoạn 3: Sự tương quan và tối ưu hóa FEA (5 ¢7 ngày làm việc)

• Xây dựng mô hình FEA độ chính xác cao điều chỉnh để phù hợp với các phép đo giai đoạn 2 với độ chính xác ±5%
• Tối ưu hóa tham số của đường kính dây thép (khu vực 4,8 ∼ 9,5 mm), số cuộn (6 ∼ 12 vòng lặp) và hình học kẹp để đạt hiệu suất tương đương hoặc cải thiện trong cùng một bao bì
• Dự đoán tuổi thọ mệt mỏi bằng cách đếm chu kỳ dòng chảy mưa và quy tắc Miner's, nhắm mục tiêu tối thiểu 10⁷Độ bền chu kỳ với tải trọng định số

Giai đoạn 4: Trình độ và giao hàng (10-15 ngày làm việc)

• Sản xuất 5 mẫu JGX-0958D-108A được cấu hình theo thông số kỹ thuật tối ưu
• Kiểm tra động liên tiếp đối với bộ cô lập ban đầu trên cùng một thiết lập rung.
• Đưa ra báo cáo thử nghiệm đủ điều kiện so sánh hiệu suất ban đầu so với thay thế trên tất cả các thông số đo
• Vòng sản xuất cuối cùng và vận chuyển các chất cô lập thay thế được chứng nhận với tài liệu truy xuất nguồn gốc đầy đủ

Damping không có hạt: Tại sao sự tương thích phòng sạch thay đổi phương trình lựa chọn

Các phân loại phòng sạch ISO 14644-1 áp dụng giới hạn nghiêm ngặt về nồng độ hạt trong không khí. A single elastomeric vibration mount in a Class 5 (ISO 5 / FED STD 209E Class 100) semiconductor fab can shed enough microscopic rubber particles over its 3–5 year service life to trigger particle count excursions during routine environmental monitoringCác bộ cách ly dây thép loại bỏ chế độ thất bại này ở cấp độ thành phần.

Cơ chế giảm áp của JGX-0958D-108A là hoàn toàn cơ học: vì 133 dây thép không gỉ riêng lẻ trong cấu trúc dây 7 * 19 trượt vào nhau trong quá trình uốn cong,chúng tạo ra ma sát được kiểm soát mà không bị mònKhông có các yếu tố elastomeric, không có liên kết kết dính, không có lớp phủ có thể delaminate,và không có vật liệu hữu cơ có thể thoát khí trong môi trường chân không. Bề mặt anodized cứng trên các khối kẹp nhôm 6061-T6 cung cấp khả năng chống mòn mà không tạo ra bụi oxit nhôm. Điều này làm cho JGX-0958D-108A phù hợp với:

• Sản xuất bán dẫn:Wafer steppers, công cụ CMP (chất liệu cơ khí phẳng hóa học), cấy ghép ion và hệ thống theo dõi lithography, nơi ô nhiễm hạt dưới 0,1 μm có thể gây mất năng suất đúc
• Sản xuất thuốc:Các chất cô lập điền aseptic, ngăn xếp khay đông lạnh, cách ly rung máy in máy tính bảng và các bộ gắn hệ thống làm sạch tại chỗ (CIP) tiếp xúc với các chu kỳ rửa lặp đi lặp lại
• Photonics và quang học:Bàn interferometer laser, buồng lớp phủ quang học, tháp hút sợi quang học,và cách ly gắn kính thiên văn nơi các hạt lắng đọng trên bề mặt quang học làm suy giảm truyền và làm tăng ánh sáng lạc
• Nhóm viêm viêm điện tử:SEM và TEM cô lập cột khi rung động gây ra mờ hình ảnh và hạt gây ra ô nhiễm cột cả hai làm suy giảm độ phân giải
• Kiểm tra độ chính xác:Máy đo tọa độ (CMM) cô lập đá granit, máy kiểm tra hình tròn, máy đo bề mặt và trạm hiệu chuẩn khối đo

JGX-0958D-108A Thông số kỹ thuật đầy đủ

Làm thế nào để JGX-0958D-108A so sánh với cách ly elastomeric?

Câu hỏi thường gặp

Số mẫu JGX-0958D-108A có nghĩa là gì?Tiền tố "JGX" xác định gia đình sản phẩm cách ly dây thép của nhà sản xuất. "0958" là mã kích thước và cấu hình cho lớp bao bì này.D" chỉ định cấu hình gắn hai kẹp (hai khối nhôm nắm lấy cuộn dây dây thép).108" là tải áp suất theo định số bằng kg. Ký tự A" chỉ định cấu hình tiêu chuẩn với dây thừng SS304 và khối nhôm 6061-T6.

Tôi có thể sử dụng mô hình FEA với phần mềm mô phỏng hiện tại của tôi không?Các mô hình FEA đã được xác thực trước được cung cấp trong định dạng tệp trung lập có thể nhập vào Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) và Nastran (thông qua bộ dữ liệu hàng loạt).Nếu nhóm của bạn sử dụng một giải pháp khác, liên hệ với nhóm kỹ thuật ứng dụng của chúng tôi để hỗ trợ chuyển đổi định dạng.

Thông tin tối thiểu cần thiết để bắt đầu một dự án kỹ thuật ngược là gì?Chúng ta cần kích thước bao bì của bộ cách ly hiện có (một bức ảnh với tham chiếu quy mô thường là đủ cho đánh giá ban đầu), ước tính khối lượng hỗ trợ,và tần số rung động chủ đạo hoặc tốc độ vận hành của máyTừ ba đầu vào này, nhóm ứng dụng của chúng tôi có thể mở rộng phạm vi dự án và cung cấp một báo giá chắc chắn trong vòng 2 ngày làm việc.

Bề mặt anodized cứng có bị mòn theo thời gian không?Lớp anodize cứng loại III dày 25 ‰ 50 μm với độ cứng Vickers là 350 ‰ 400 HV. Trong hoạt động công nghiệp bình thường, the clamping block surface that contacts the wire rope experiences negligible wear because the rope-to-block interface is static (no sliding motion)—all damping motion occurs within the wire rope coil itself.
