| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-0958D-108A |
| MOQ: | 10 miếng |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |
Mua sắm công nghiệp đang trải qua một sự thay đổi cơ bản. Tuân thủ môi trường, từng là một bài tập đánh dấu vào cuối quy trình đặc tả, giờ đây là một tiêu chí lựa chọn hàng đầu được thúc đẩy bởi ba lực lượng hội tụ: nhiệm vụ báo cáo ESG (Môi trường, Xã hội và Quản trị) của công ty, các quy định về trách nhiệm của nhà sản xuất (EPR) mở rộng ở EU và các thị trường mới nổi, và các cơ chế điều chỉnh biên giới carbon xử phạt các sản phẩm có hàm lượng carbon nhúng cao. Bộ cách ly rung khiêm tốn—một thành phần thường được chọn chỉ dựa trên đơn giá—mang theo chi phí môi trường tiềm ẩn được tích lũy qua mỗi chu kỳ thay thế trong vòng đời hoạt động 20 năm của máy.
JGX-0958D-108A giải quyết vấn đề này ở cấp độ vật liệu. Sự đơn giản về cấu trúc của nó—hai vật liệu, hai luồng tái chế—loại bỏ chi phí xử lý khi hết vòng đời và gánh nặng môi trường vốn có của các giá đỡ đàn hồi đa vật liệu liên kết cao su với thép bằng chất kết dính lưu hóa, tạo ra hỗn hợp không thể tách rời về mặt kinh tế để tái chế.
Kết quả: Không có kg nào được đưa vào bãi rác. Phân loại chất thải nguy hại bằng không. Chi phí xử lý bằng không. Giá trị thu hồi kim loại phế liệu tiềm năng khoảng 0,30–0,50 USD mỗi đơn vị theo giá hàng hóa hiện tại.
Bộ cách ly rung thường chiếm ít hơn 1% chi phí vật liệu của máy, nhưng sự vắng mặt của nó có thể làm dừng toàn bộ dây chuyền lắp ráp. Sự bất cân xứng này—chi phí đơn vị thấp, tác động thiếu hụt nghiêm trọng—làm cho khả năng phục hồi của chuỗi cung ứng trở thành thuộc tính bị đánh giá thấp nhất trong việc lựa chọn thành phần. Chuỗi cung ứng JGX-0958D-108A được thiết kế xoay quanh ba tầng dự phòng để đảm bảo rằng không một sự kiện nào có thể làm gián đoạn quá trình giao hàng.
Quyết định mua hàng chỉ dựa trên việc so sánh đơn giá đã đánh giá thấp một cách có hệ thống chi phí thực sự của việc cách ly rung động trong thiết bị công nghiệp. Bảng bên dưới mô hình lắp đặt 50 bộ cách ly—số lượng điển hình cho một khung trượt máy bơm cỡ trung bình, gói máy nén hoặc dãy máy làm lạnh HVAC—trong vòng đời hoạt động 10 năm.
| Yếu tố chi phí | JGX-0958D-108A (Dây cáp) | Núi đàn hồi (NBR) | Ghi chú |
| Đơn giá (50 chiếc) | 2.250–4.250 USD | 750–1.500 USD | Dây cáp 3* đơn giá cao su |
| Khoảng thời gian thay thế | Không có (tuổi thọ trên 15 năm) | 3,5 năm (trung bình) | Lão hóa cao su theo phép chiếu Arrhenius ISO 11346 ở 40°C |
| Số lần thay thế (10 năm) | 0 | 2 | Giả sử chủ động thay thế ở thời điểm 3,5 và 7 năm |
| Chi phí linh kiện thay thế | 0 USD | 1.500–3.000 USD | 2 cái thay thế * 50 cái * đơn giá |
| Nhân công thay thế (50 chiếc * 2 sự kiện) | 0 USD | 4.000–8.000 USD | 0,5 giờ/máy * Giá kỹ thuật viên 80–160 USD/giờ * 100 lượt cài đặt |
| Thời gian ngừng sản xuất (2 sự kiện) | 0 USD | 2.500–25.000 USD | thời gian ngừng hoạt động/sự kiện là 4 giờ; phụ thuộc nhiều vào ứng dụng |
| Loại bỏ khi hết hạn sử dụng (50 chiếc) | +USD 15–25 (doanh thu từ phế liệu) | 150–400 USD (chi phí xử lý) | Xử lý chất thải hỗn hợp ở mức 3–8 USD/cái |
| Hình phạt trôi dạt hiệu suất | Không có (hoàn toàn bằng kim loại, ổn định) | Tiến bộ (cứng lại, mất giảm chấn) | Có thể gây hư hỏng thiết bị thứ cấp do tăng độ rung |
| Tổng chi phí trong 10 năm | 2.235–4.235 USD | 8.900–37.900 USD | Dây cáp giúp tiết kiệm 52–89% chi phí trọn đời |
Lưu ý: Chi phí ngừng hoạt động là biến số chủ yếu và dành riêng cho ứng dụng. Phạm vi trên giả định kịch bản chi phí ngừng hoạt động ở mức thấp đến trung bình. Trong các ngành công nghiệp có quy trình liên tục (nhà máy hóa chất, phát điện, nhà máy bán dẫn), chi phí ngừng hoạt động có thể vượt quá 10.000 USD/giờ, khiến cho tính kinh tế của bộ cách ly dây cáp trở nên áp đảo ngay cả khi lắp đặt một bộ cách ly duy nhất.
| tham số | Giá trị |
| Số mô hình | JGX-0958D-108A |

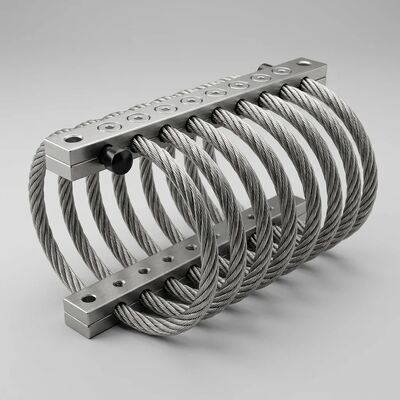

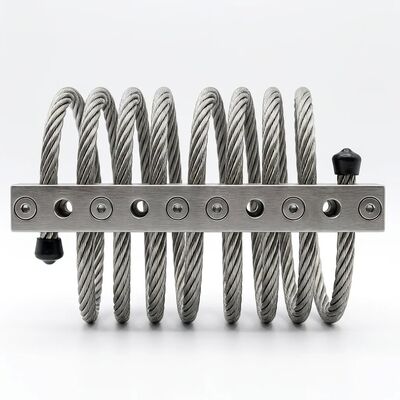

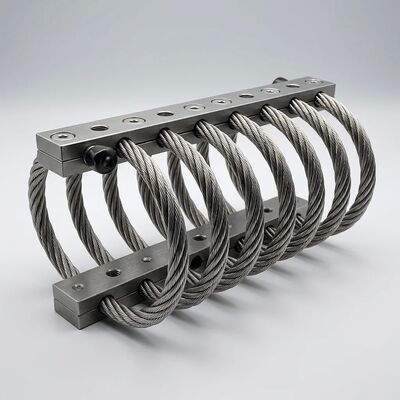

| Loại cách ly | Bộ cách ly rung dây thép không gỉ, cuộn xoắn ốc, kẹp kép |
| Xây dựng dây cáp | 7 * 19 (133 dây riêng lẻ), AISI 304 (UNS S30400) |
| Đường kính dây cáp | 6,4 mm ± 0,15 mm (theo ISO 2408) |
| Vật liệu khối kẹp | Hợp kim nhôm 6061-T6, được anod hóa cứng (25–50 μm, 350–400 HV) |
| Cuộn dây hoạt động | 8 vòng, cuộn xoắn ốc đối xứng |
| Tải định mức - Nén (Z) | 108 kg (1.059 N) |
| Tải trọng định mức - Cắt (X/Y) | 54 kg (530 N) mỗi trục |
| Tải định mức - Căng thẳng (Z) | 36 kg (353 N) |
| Độ lệch tĩnh ở tải định mức | 2,5–3,5 mm (nén), 4,0–5,5 mm (cắt) |
| Cơ chế giảm xóc | Coulomb (ma sát khô giữa các dây), phụ thuộc vào biên độ |
| Tỷ lệ giảm chấn nhớt tương đương | 0,15–0,25 (tăng theo biên độ kích thích) |
| Tần số tự nhiên (Tải định mức) | 9,5–12,5 Hz (nén), 7,5–10,0 Hz (cắt) |
| Khuếch đại cộng hưởng (Q) | 4 ở mức cộng hưởng (chế độ nén) |
| Hiệu suất cách ly ở 25 Hz | Giảm rung 65–75% (độ truyền 0,25–0,35) |
| Hiệu suất cách ly ở tần số 50 Hz | Giảm rung 88–92% (độ truyền 0,08–0,12) |
| Giảm sốc (30 g, 11 ms) | Giảm đáp ứng đỉnh ≥50% |
| Nhiệt độ hoạt động | -40°C đến +200°C liên tục |
| Cuộc sống bền bỉ | ≥1 * 10⁷ chu kỳ ở tải định mức, 10 Hz, ±1,5 mm |
| Gắn phần cứng | 4 bu lông * M10 * 1,5 mm A2-70 SS, mô-men xoắn 35–40 N·m |
| Kiểu lắp | 120 mm * 80 mm (dài * rộng, từ giữa đến giữa) |
| Kích thước tổng thể | 140 mm (L) * 95 mm (W) * 65 mm (H) ± 1,0 mm |
| Đơn vị khối lượng | 0,85 kg ± 0,03 kg |
| Khả năng tái chế vật liệu | 100% (thép không gỉ + nhôm), không có thành phần nguy hiểm |
| Chứng nhận vật liệu | Giấy chứng nhận kiểm tra nhà máy EN 10204 3.1 đối với dây SS304 và tấm 6061-T6 |
| Quản lý chất lượng | Chứng nhận ISO 9001:2015 |
| Tuân thủ môi trường | RoHS 2011/65/EU, REACH (EC) 1907/2006 |
| Bao bì tiêu chuẩn | 20 miếng mỗi thùng carton sóng xuất khẩu, 25 thùng (500 miếng) mỗi pallet EUR/ISO (1.200 * 800 mm) |
Trung tâm tiện CNC, trung tâm gia công 5 trục và máy mài tạo ra rung động băng thông rộng từ vòng quay trục chính (thường là 6.000–20.000 vòng/phút, tương ứng với tần số cơ bản 100–333 Hz), tương tác giữa dụng cụ và phôi và tăng tốc/giảm tốc trục. Tần số nén tự nhiên 9,5–12,5 Hz của JGX-0958D-108A đặt vùng cách ly một cách thoải mái dưới các tần số kích thích này, đạt được mức giảm rung 88–92% ở tần số trục chính trên 30 Hz. Cấu trúc hoàn toàn bằng kim loại chịu được sự tiếp xúc liên tục với chất lỏng cắt có thể hòa tan trong nước, sương mù dầu và phoi mà không bị suy giảm.
Máy làm lạnh ly tâm (thường có công suất làm mát 300–1.500 kW), máy nén trục vít và cụm động cơ quạt tháp giải nhiệt là nguồn rung chủ yếu trong các tòa nhà thương mại và công nghiệp. Đặc tính giảm chấn phụ thuộc biên độ của JGX-0958D-108A đặc biệt phù hợp với các ứng dụng HVAC: nó cung cấp giảm chấn thấp (và do đó hiệu quả cách ly cao) ở biên độ rung thấp điển hình của hoạt động ở trạng thái ổn định thông thường, đồng thời tự động tăng tiêu tán năng lượng trong quá trình chuyển tiếp biên độ cao khi khởi động và tắt máy nén.
Động cơ pittông, tổ máy phát điện tua bin khí, bệ bơm ly tâm và gói máy nén trong các ứng dụng dầu khí, hóa dầu và năng lượng khiến bộ cách ly rung phải chịu sự kết hợp khắc nghiệt của kích thích băng thông rộng liên tục, tiếp xúc với hydrocarbon và sự thay đổi nhiệt độ môi trường xung quanh. Dây cáp SS304 của JGX-0958D-108A chống ăn mòn từ khí chua (H₂S), ngưng tụ hydrocarbon và môi trường nước mặn ở các công trình ven biển và ngoài khơi. Đối với những môi trường ăn mòn nhất, tùy chọn dây cáp SS316 với khả năng chống rỗ được tăng cường molypden có sẵn theo đơn đặt hàng đặc biệt.
Thiết bị khung gầm của toa xe lửa (lưới điện trở phanh, bộ chuyển đổi lực kéo, nguồn điện phụ), bộ máy phát điện động cơ đầu máy và cách ly cabin ngủ của xe thương mại hạng nặng đều là những ứng dụng mà bộ cách ly rung phải hấp thụ không chỉ rung động ở trạng thái ổn định mà còn hấp thụ cả rung động nhất thời từ những bất thường trên đường ray, ổ gà và tác động khớp nối. Khả năng giảm chấn động ≥50% của JGX-0958D-108A ở mức nửa hình sin 30 g / 11 ms—kết hợp với kết cấu hoàn toàn bằng kim loại có khả năng chịu được mưa, bụi muối trên đường và tác động của đá—khiến nó trở thành sản phẩm thay thế trực tiếp cho các giá đỡ đàn hồi vốn cứng và nứt sau 2–3 năm tiếp xúc với khung dưới.
Số lượng đặt hàng tối thiểu cho JGX-0958D-108A là bao nhiêu?Đơn đặt hàng đánh giá bắt đầu từ 10 miếng. Đối với các chương trình sản xuất, các thỏa thuận LTA hỗ trợ phát hành theo lịch trình không có số lượng vận chuyển tối thiểu, cho phép các mô hình bổ sung đúng lúc (JIT) và kanban. Thời gian giao hàng tiêu chuẩn là 5–7 ngày làm việc kể từ khi thành phẩm tồn kho, 15–25 ngày làm việc đối với các đơn hàng sản xuất vượt quá mức tồn kho.
Làm cách nào để xác minh yêu cầu về khả năng tái chế?Giấy chứng nhận thành phần vật liệu (EN 10204 3.1) có sẵn cho mỗi lô sản xuất, ghi lại cấp độ hợp kim chính xác của dây cáp SS304 và khối nhôm 6061-T6. Bạn có thể gửi những chứng chỉ này cho nhà cung cấp dịch vụ quản lý chất thải hoặc cơ quan kiểm tra tính bền vững của mình để xác nhận rằng cả hai vật liệu đều đáp ứng tiêu chí chấp nhận cho dòng tái chế kim loại tiêu chuẩn. Mỗi lô hàng đều có bảng hướng dẫn tháo gỡ kèm theo các bước chụp ảnh.
Điều gì xảy ra với LTA nếu giá hàng hóa kim loại thay đổi đáng kể?Cơ chế định giá LTA được thiết kế để đảm bảo tính minh bạch và điều chỉnh có giới hạn. Việc điều chỉnh giá hàng năm được giới hạn ở mức ±8% bất kể biến động của chỉ số hàng hóa. Nếu nhôm LME tăng gấp đôi và việc tính toán chỉ số sẽ tạo ra mức điều chỉnh +25% thì giới hạn giữ mức tăng ở mức +8%—nhà cung cấp sẽ hấp thụ khoản chênh lệch. Một cách đối xứng, nếu giá hàng hóa sụt giảm, giới hạn -8% sẽ bảo vệ nhà cung cấp khỏi sự xói mòn giá không bền vững. Cấu trúc này mang lại cho cả hai bên sự chắc chắn trong việc lập kế hoạch trong khi vẫn duy trì mối liên kết với các tiêu chuẩn giá được công bố, khách quan.
JGX-0958D-108A có thể được cung cấp dây cáp SS316 cho môi trường biển không?Đúng. Một biến thể SS316 (UNS S31600, hàm lượng molypden 2–3% để tăng cường khả năng chống rỗ clorua) có sẵn với số lượng đặt hàng tối thiểu là 100 chiếc. Cấu hình này được khuyến nghị cho việc lắp đặt ven biển trong phạm vi 5 km cách nước mặn, giàn khoan ngoài khơi và các ứng dụng phòng máy tàu biển, nơi sự kết hợp giữa không khí mặn và nhiệt độ cao làm tăng tốc độ ăn mòn rỗ trong tiêu chuẩn SS304.
