Bộ cách ly rung dây dây JGX-0160D-4.8A — Giải pháp môi trường khắc nghiệt

Khi bộ cách ly tiêu chuẩn không đủ

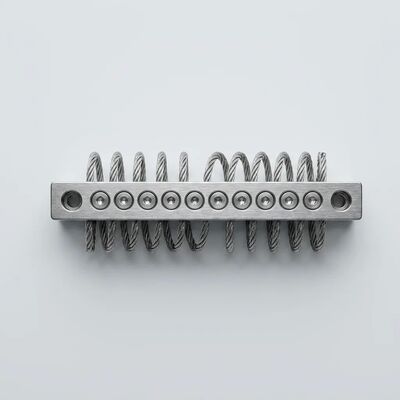

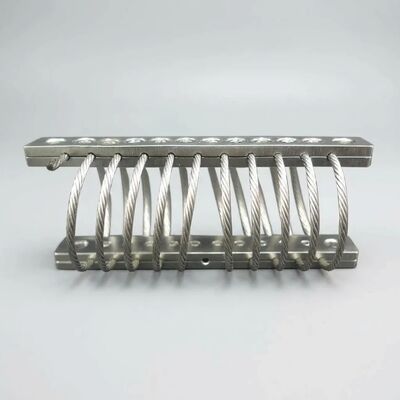

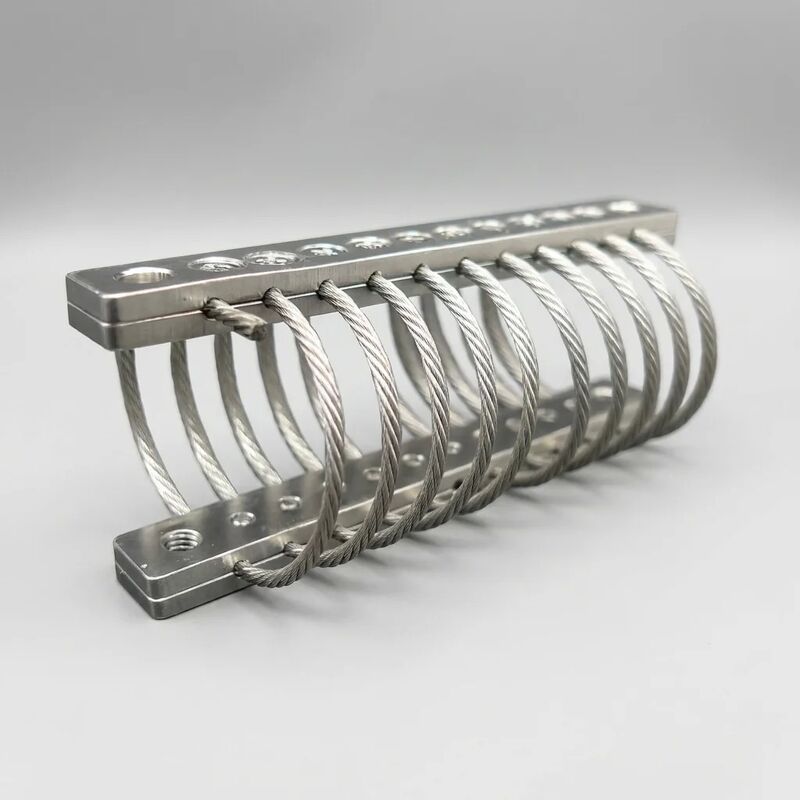

Trong môi trường nơi phun muối ăn mòn bề mặt kim loại trong vòng vài tháng, nơi nhiệt độ môi trường xung quanh dao động 80°C giữa ngày và đêm và nơi khả năng tiếp cận thiết bị khiến việc bảo trì định kỳ trở nên không thực tế – các bộ cách ly bằng cao su và lò xo thông thường có thể bị hỏng. cácJGX-0160D-4.8ABộ cách ly rung dây cáp được thiết kế có mục đích cho những điều kiện này, kết hợpcách ly rung đa hướng mọi trụcvới mộttuổi thọ kéo dài không cần bảo trìgiúp loại bỏ các chu kỳ thay thế theo lịch trình vốn có của các chất thay thế đàn hồi. Cốt lõi của nó: một chuỗi xoắn 6 cuộn bằng dây thép không gỉ 304 4,8 mm được đánh bóng điện hóa, chịu được tải trọng tĩnh 160 kg, hoạt động đáng tin cậy từ -40°C đến +120°C.

Khả năng chống chịu môi trường: Được thiết kế để chịu đựng

Phun muối & Khí quyển biển

Thép không gỉ 304 được xử lý bề mặt bằng điện hóa cung cấp lớp oxit crom thụ động có khả năng tự sửa chữa khi bị trầy xước - một lợi thế quan trọng so với các giá đỡ bằng thép cacbon được sơn hoặc phủ vốn bắt đầu bị ăn mòn khi lớp phủ đầu tiên bị thủng. Trong thử nghiệm phun muối độc lập theo tiêu chuẩn ASTM B117, dây cáp SS304 được đánh bóng bằng điện vượt quá1.000 giờtiếp xúc mà không bị rỗ hoặc suy giảm cấu trúc, làm cho JGX-0160D-4.8A phù hợp với:

• Sàn thiết bị ngoài khơi (máy bơm, máy phát điện, máy nén)
• Các cơ sở công nghiệp ven biển trong phạm vi 5km tính từ bờ biển
• Buồng máy của tàu thương mại (gắn động cơ, thiết bị phụ trợ)
• Cơ sở hạ tầng cảng và bến cảng (bộ truyền động băng tải, bộ nguồn cần cẩu)

Nhiệt độ cực cao mà không làm giảm hiệu suất

Sự vắng mặt của các thành phần đàn hồi có nghĩa là JGX-0160D-4.8A không gặp hiện tượng cứng hóa chuyển tiếp thủy tinh khiến các bộ cách ly cao su không hoạt động dưới -20°C, cũng như không bị làm mềm do nhiệt gây ra độ võng trên 70°C. Của nósự thay đổi độ cứng trong phạm vi đầy đủ -40°C đến +120°C là nhỏ hơn 5%, được xác nhận thông qua phân tích cơ học động lực theo chu kỳ nhiệt độ. Sự ổn định này rất cần thiết cho thiết bị được lắp đặt tại các cơ sở không có hệ thống sưởi ở Bắc Cực, lắp đặt ngoài trời ở Trung Đông hoặc khoang động cơ nơi nhiệt độ môi trường thường xuyên vượt quá 90°C.

Độ ẩm, rửa trôi và tiếp xúc với hóa chất

Ngoài môi trường biển, kết cấu SS304 được đánh bóng bằng điện có khả năng chống lại độ ẩm cao liên tục của các cơ sở nhiệt đới, các hóa chất tẩy rửa mạnh được sử dụng trong chu trình rửa trôi trong chế biến thực phẩm và môi trường có tính axit nhẹ trong một số cơ sở xử lý hóa chất và xử lý nước thải. Không giống như các bề mặt được sơn giữ độ ẩm trong các kẽ hở vi mô, lớp hoàn thiện được đánh bóng bằng điện giúp loại bỏ độ xốp bề mặt và giảm diện tích bề mặt hiệu quả có sẵn để bám dính chất gây ô nhiễm hơn 80% so với thép không gỉ được gia công.

Tại sao JGX-0160D-4.8A vượt trội trong cài đặt từ xa và không thể truy cập

Không cần bảo trì theo lịch trình - Được xác minh bởi thiết kế

Đối với thiết bị được lắp đặt trên giàn khoan ngoài khơi, trạm bơm từ xa hoặc công trình trên cao mà chuyến kiểm tra bảo trì liên quan đến việc tiếp cận cần cẩu, giấy phép an toàn và thời gian ngừng sản xuất thì không thể phóng đại giá trị kinh tế của bộ cách ly không cần bảo trì. JGX-0160D-4.8A cókhông có thành phần tiêu hao: không có phần tử cao su để thay thế, không có chất lỏng để nạp vào, không có lò xo để căng lại và không có mối nối liên kết để kiểm tra sự tách rời. Hiệu suất giảm xóc của nó sau10 triệu chu kỳ tảivẫn nằm trong khoảng 5% so với mức cơ bản được sản xuất — một thành phần thực sự có tuổi thọ cho hầu hết các thiết bị công nghiệp.

Bảo vệ toàn trục cho môi trường năng động đa hướng

Nền tảng ngoài khơi, tàu thương mại và thiết bị di động trải qua rung động vốn có tính chất đa hướng - chuyển động nghiêng và lăn do sóng gây ra kết hợp với kích thích xoắn và kích thích thẳng đứng do máy móc tạo ra để tạo ra tải trọng phức tạp, không thể đoán trước. Hình dạng dây cáp JGX-0160D-4.8A cung cấp chính hãngcách ly đa hướng mọi trụctrong một giá đỡ nhỏ gọn duy nhất, hấp thụ năng lượng đồng thời ở các chế độ nén, cắt và cuộn. Điều này giúp loại bỏ sự phức tạp về mặt kỹ thuật trong việc xác định và định hướng nhiều bộ cách ly một trục cho mỗi bậc tự do.

Hiệu suất nhất quán dưới tải thay đổi

Môi trường rung động hiếm khi tĩnh. Một máy bơm hoạt động trơn tru ở lưu lượng thiết kế có thể tạo bọt trong điều kiện lưu lượng thấp; máy nén được cân bằng ở mức đầy tải có thể tạo ra các sóng hài khác nhau trong quá trình khởi động. Sự kết hợp giữa giảm chấn Coulomb phụ thuộc vào biên độ và giảm chấn trễ không phụ thuộc vào tần số của JGX-0160D-4.8A mang lạicách ly băng thông rộng thích ứng với các điều kiện thay đổikhông yêu cầu điều chỉnh hoặc điều chỉnh thủ công - một lợi thế đáng kể cho thiết bị hoạt động ở nhiều tốc độ, tải hoặc điều kiện xử lý khác nhau.

Thông số kỹ thuật

Hướng dẫn nộp hồ sơ theo ngành

Dầu khí ngoài khơi

Trên các giàn sản xuất ngoài khơi và tàu FPSO, thời gian hoạt động của thiết bị ảnh hưởng trực tiếp đến doanh thu. JGX-0160D-4.8A được chỉ định cho các bệ máy bơm, bộ máy phát điện khẩn cấp, gói máy nén khí và máy sấy khí dụng cụ nơi có bầu không khí chứa nhiều muối và các giải pháp cách ly yêu cầu hoạt động 24/7 không bị suy giảm giữa các lần tắt máy theo lịch trình. Thiết kế không cần bảo trì đặc biệt có giá trị đối với các thiết bị nằm ở boong thấp hơn hoặc trong không gian hạn chế, nơi việc tiếp cận để thay thế bộ cách ly sẽ cần có sự chuẩn bị và thời gian ngừng hoạt động đáng kể.

Hàng hải thương mại

Đối với tàu chở hàng, phà chở khách, tàu kéo và tàu dịch vụ, JGX-0160D-4.8A cung cấp khả năng cách ly rung cho thiết bị phụ trợ động cơ chính, bộ làm lạnh HVAC, máy bơm chữa cháy khẩn cấp và bảng điều khiển điện tử cầu. Đặc tính cách ly tất cả các trục giải quyết môi trường chuyển động cuộn-bước-nâng kết hợp duy nhất dành cho thiết bị gắn trên tàu, trong khi kết cấu SS304 được điện hóa chịu được độ ẩm dai dẳng và thỉnh thoảng tiếp xúc với nước mặn của phòng máy và các thiết bị lắp đặt trên boong.

Cơ sở hạ tầng ven biển

Các nhà máy khử muối, trạm LNG, đơn vị điện cẩu cảng và cơ sở xử lý nước thải ven biển hoạt động trong môi trường khí quyển nơi tốc độ lắng đọng clorua có thể vượt quá 50 mg/m2 mỗi ngày. Bề mặt được đánh bóng bằng điện của JGX-0160D-4.8A giúp giảm thiểu độ bám dính clorua và loại bỏ các vị trí bắt đầu rỗ vi mô làm tăng tốc độ ăn mòn trên các giá đỡ bằng thép không gỉ hoặc thép cacbon phủ tiêu chuẩn.

Chế biến thực phẩm và đồ uống

Lớp hoàn thiện được đánh bóng bằng điện không chỉ chống ăn mòn — nó còn cung cấp một bề mặt hợp vệ sinh không có các kẽ hở nhỏ nơi vi khuẩn có thể ẩn náu, khiến JGX-0160D-4.8A phù hợp với máy bơm, băng tải và thiết bị trộn trong các cơ sở thường xuyên phải rửa bằng áp suất cao bằng hóa chất tẩy rửa. Sự vắng mặt của các thành phần cao su cũng giúp loại bỏ mối lo ngại về các hạt đàn hồi làm ô nhiễm khu vực sản xuất.

Cơ sở từ xa & không cần giám sát

Các trạm bơm, nơi chứa thiết bị viễn thông và trạm giám sát ở những địa điểm xa có chung một thách thức: chi phí cho một lần bảo trì thường vượt quá chi phí của bộ phận đang được bảo dưỡng. Tuổi thọ dịch vụ không cần bảo trì đã được xác minh của JGX-0160D-4.8A khiến nó trở thành thông số kỹ thuật mặc định để cách ly rung trong các hệ thống lắp đặt nơi kỹ thuật viên có trình độ gần nhất cách đó vài giờ hoặc vài ngày.

Tổng chi phí sở hữu So sánh

Khi đánh giá các giải pháp cách ly rung, chi phí mua sắm chỉ là điểm khởi đầu. Hãy xem xét việc lắp đặt máy bơm công nghiệp điển hình trong thời gian sử dụng 10 năm:

• Giá đỡ cao su:Chi phí ban đầu: thấp. Khoảng thời gian thay thế dự kiến: 3–5 năm do quá trình oxy hóa và nén. Trên 10 năm: 2–3 chu kỳ thay thế cộng với thời gian lao động và ngừng hoạt động. Tổng chi phí: thường là 3–5* chi phí lắp đặt ban đầu.
• Bộ cách ly lò xo với miếng đệm đàn hồi:Chi phí ban đầu: vừa phải. Thay miếng đệm sau mỗi 3–5 năm, cùng với việc kiểm tra lò xo định kỳ và có thể kéo căng lại. Yêu cầu bộ đệm bên cho các ứng dụng đa hướng, làm tăng thêm độ phức tạp.
• Bộ cách ly dây dây JGX-0160D-4.8A:Không có chu trình thay thế, không kiểm tra ngoài việc bảo trì thiết bị tiêu chuẩn, không có bộ phận hãm hoặc hạn chế phụ trợ. Một lần cài đặt, một lần mua sắm, không cần phải bảo trì theo lịch trình.

Hướng dẫn lựa chọn và cài đặt

Để chỉ định số lượng bộ cách ly JGX-0160D-4.8A chính xác cho ứng dụng của bạn:

1. Tính tổng trọng lượng được hỗ trợbao gồm thiết bị, khung lắp đặt và mọi tải trọng đường ống/ống dẫn kèm theo.
2. Chia cho 160 kg(tải tĩnh định mức trên mỗi bộ cách ly) để xác định số lượng giá treo tối thiểu.
3. Áp dụng hệ số dịch vụ 1,5–2,0đối với thiết bị động lực (máy bơm, máy nén, động cơ) hoặc 1,2–1,5 đối với thiết bị tĩnh (tủ điều khiển, máy biến áp).
4. làm tròn lênthành số chẵn và phân bố đối xứng dưới đế thiết bị.

Để có hiệu suất cách ly tối ưu, hãy đảm bảo bề mặt lắp đặt phẳng, cứng và sạch sẽ. Sử dụng ốc vít bằng thép không gỉ để phù hợp với vật liệu cách ly và duy trì cụm chống ăn mòn. Tránh xoắn quá mức - bộ cách ly phải được gắn chắc chắn mà không nén phần tử dây cáp khi đứng yên.

Hãy liên hệ với nhóm kỹ thuật ứng dụng của chúng tôi để được hỗ trợ lựa chọn theo dự án cụ thể, yêu cầu cấu hình tùy chỉnh hoặc định giá RFQ khối lượng lớn.
