JGX-1276D-176B Bộ cách ly rung cáp thép Đường cong giảm chấn phi tuyến lũy tiến Tán xạ năng lượng ma sát

JGX-1276D-176B Máy cô lập rung dây thừng dây

JGX-1276D-176B là một bộ cô lập rung dây thép không gỉ được xây dựng cho thiết bị công nghiệp đòi hỏi hoạt động ổn định dưới rung liên tục và tải tác động thỉnh thoảng.Cấu trúc kim loại của nó giữ hiệu suất ổn định trong nhiệt độ cực đoan, ẩm, hóa chất, dầu, ozone và bụi mài, không có phần cao su hoặc elastomer để lão hóa hoặc nứt.

Nguyên tắc hoạt động

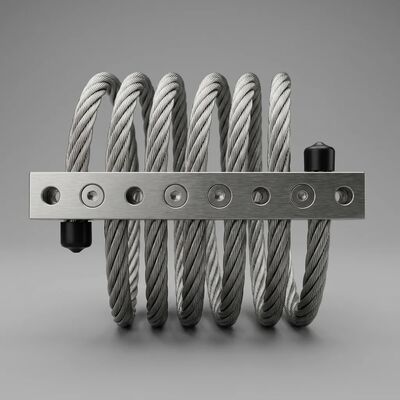

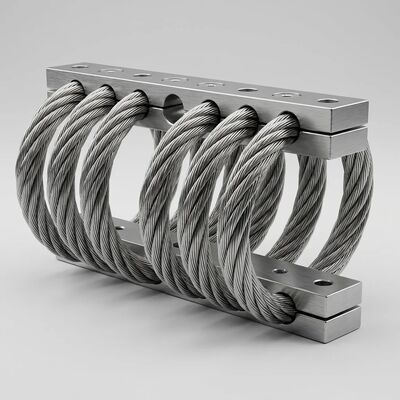

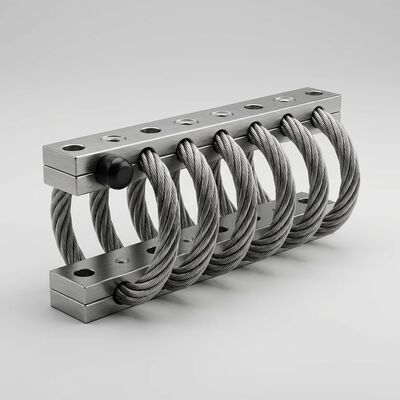

Mỗi bộ cách ly được lắp ráp từ cáp thép không gỉ được hình thành thành vòng xoắn ốc giữa hai thanh giữ.trong khi tiếp xúc trượt giữa các sợi dây cá nhân chuyển đổi năng lượng cơ học thành nhiệtCơ chế kép này cung cấp cả hỗ trợ tải và giảm rung trong một thành phần nhỏ gọn duy nhất.

Các điểm bán hàng chính

• Đường cong giảm bớt không tuyến tính dần dần- bộ cách ly phản ứng nhẹ với các rung động kích thước nhỏ và dần cứng hơn khi độ lệch tăng lên, do đó các nhiễu loạn ánh sáng được lọc ra trong khi các cú sốc mạnh được kiểm soát vững chắc.
• Tự điều chỉnh phân tán năng lượng ma sát khô- lực damping được tạo ra tự nhiên bởi ma sát giữa các sợi dây cáp, điều chỉnh với cường độ rung động và không cần chất lỏng, niêm phong hoặc bảo trì.
• Xây dựng chống ăn mòn bằng kim loại- cáp thép không gỉ kết hợp với thanh nhôm hoặc thép không gỉ cung cấp tuổi thọ dài trong môi trường ngoài trời, biển và rửa.

Thông số kỹ thuật

Vật liệu và kết thúc

Các thanh giữ có sẵn bằng thép không gỉ hoặc hợp kim nhôm.Các thanh nhôm có thể được hoàn thành bằng mịn trắng cho nhiệm vụ tiêu chuẩn hoặc mịn cứng cho các điều kiện đòi hỏi đòi hỏi độ cứng bề mặt thêmCác dây cáp được làm từ 304 thép không gỉ dây thép.

Khả năng thích nghi với môi trường

Đơn vị hoạt động đáng tin cậy trong phạm vi nhiệt độ hoạt động từ -55 °C đến 120 °C, với tần số tự nhiên từ 7Hz đến 15Hz.tấn công dầu khí và hóa học, làm cho nó phù hợp cho các thiết bị ngoài trời và khu vực rửa.

Hướng dẫn lựa chọn

Chọn định hướng lắp đặt và vật liệu thanh theo trọng lượng thiết bị và điều kiện môi trường.xác nhận tải năng động và tần số rung động của ứng dụng của bạn trước khi lựa chọn để bộ cách ly hoạt động trong phạm vi khuynh hướng được thiết kế của nó.

Ứng dụng

Thích hợp cho máy bơm, quạt, máy nén, máy phát điện, động cơ, máy ly tâm, vỏ điện tử, tủ thông tin liên lạc, thiết bị quang học,Các thiết bị HVAC và các thiết bị phòng thí nghiệm cần được bảo vệ khỏi rung động truyền và sốc xử lý.
