| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-2228D-665B |
| MOQ: | 4 miếng |
| Điều khoản thanh toán: | T/T, L/C, PayPal, |

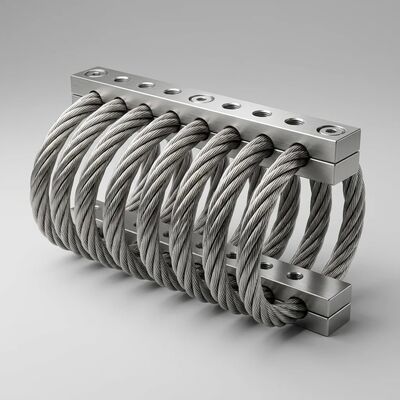

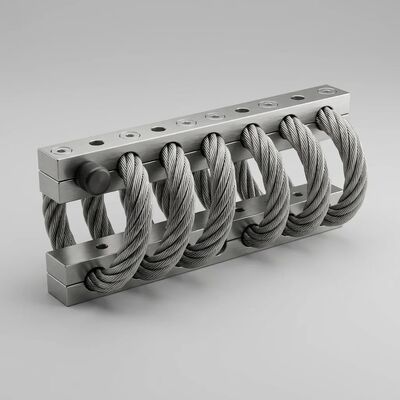

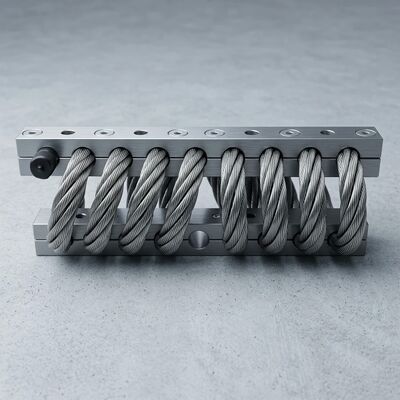

Máy cách ly rung dây thừng JGX-2228D-665B cung cấp kỹ thuật độ cứng phi tuyến tính tiên tiến để kiểm soát rung động công nghiệp và cách ly sốc.sử dụng 22.2mm diameter stainless steel 304 stranded cable threaded through precision-machined aluminum alloy 6061-T6 retaining bars to form an 8-loop helical isolation assembly rated for 665kg maximum static load in compression.
Chức năng của lò xo được tạo ra bởi độ đàn hồi vốn có trong việc uốn cong một cáp được hình thành thành một vòng xoáy xoắn ốc.hình học cáp tạo ra một phản ứng cứng dần dần, sau đó chuyển sang tốc độ vững chắc hơn khi độ lệch tăng để ngăn chặn đáy cấu trúc trong các sự kiện sốc.Chức năng damping là kết quả của ma sát tương đối giữa các sợi dây cá nhân của cápDưới tải năng động, trượt nhỏ tại hàng trăm điểm tiếp xúc giữa các sợi chuyển đổi năng lượng động thành tiêu hao nhiệt cấp thấp,cung cấp độ dập theo tỷ lệ tốc độ mà không cần chất lỏng thủy lực, các yếu tố elastomer, hoặc hệ thống điều khiển hoạt động.
Các dây cáp, được làm bằng thép không gỉ AISI 304, thể hiện đặc tính chống nước tuyệt vời, chống ăn mòn đặc biệt,và hiệu suất cơ khí ổn định trong suốt suốt suốt cuộc đời sử dụngVới cấu trúc chống ăn mòn, bằng kim loại, các bộ cách ly rung dây thép của Xi'an Hoan là thiết bị ổn định với môi trường, hiệu suất cao không bị ảnh hưởng bởi nhiệt độ cực đoan,hóa chất, dầu, ozone, bức xạ UV và môi trường mài mòn.
Ưu điểm kỹ thuật xác định của JGX-2228D-665B là đường cong độ cứng không tuyến tính của nó.đủ mềm để cô lập kích thước thấp so với đủ cứng để bảo vệ quá tải. JGX-2228D-665B giải quyết điều này thông qua hình học cáp tạo ra tốc độ mùa xuân biến đổi liên tục trên phạm vi lệch.
Ba cơ chế tương tác để tạo ra hành vi này:
The resulting stiffness characteristic transitions smoothly from a lower-rate isolation zone (optimized for steady-state vibration in the 8-50Hz range) to a higher-rate protection zone (preventing excessive displacement during transient shock events rated to 20g/11ms half-sine)Hành vi hai chế độ này loại bỏ sự cần thiết của các giai đoạn cách ly riêng biệt, giảm sự phức tạp của hệ thống và dấu chân lắp đặt.
Trách nhiệm môi trường là một phần không thể thiếu của thiết kế JGX-2228D-665B.Xả các hạt vi nhựa, và không thể tái chế về mặt kinh tế.
| Mô hình | JGX-2228D-665B |
| Dòng | JGX-2228 (Thiết lập cáp xoắn ốc hạng nặng) |
| Chiều kính cáp | 22.2mm (7/8 inch) |
| Xây dựng cáp | 7*19 Mô hình sợi, thép không gỉ AISI 304 |
| Số vòng lặp | 8 |
| Trọng lượng tĩnh tối đa (nén) | 665kg |
| Vật liệu thanh | Hợp kim nhôm 6061-T6 (bơm không gỉ 304 tùy chọn) |
| Điều trị bề mặt | Anodizing cứng (Tiêu chuẩn), Anodizing trắng (Tự chọn) |
| Đặc điểm cứng | Tiến bộ không tuyến tính (chuyển đổi từ mềm đến cứng) |
| Tỷ lệ giảm áp | 0.15-0.25 (Phát thuộc chiều cao) |
| Tần số cộng hưởng | 8-12Hz (Dựa vào tải) |
| Hiệu quả cách ly | > 90% trên 25Hz |
| Phạm vi nhiệt độ hoạt động | -40°C đến +120°C (-40°F đến +248°F) |
| Đánh giá khả năng chống va chạm | 20g / 11ms Half-Sine Pulse |
| Chiều kính lỗ gắn | M12 (12mm Through-Hole) |
| Trọng lượng ròng | 0.5kg |
| Tình trạng RoHS | Phù hợp (Điều hướng 2011/65/EU) |
| Định hướng gắn | Nén, cắt, 45° Nén, cuộn |
Vật liệu của các thanh gắn:Thép không gỉ hoặc nhôm có thể được chọn theo yêu cầu ứng dụng.Hợp kim nhôm 6061-T6 là khuyến nghị tiêu chuẩn cho hầu hết các ứng dụng công nghiệp do tỷ lệ sức mạnh/trọng lượng tuyệt vời và khả năng chống ăn mòn tự nhiênThép không gỉ 304 được khuyến cáo cho môi trường ăn mòn cao bao gồm các nền tảng ngoài khơi và các cơ sở chế biến hóa chất.
Điều trị bề mặt Chọn thanh gắn nhôm:
| Lĩnh vực ứng dụng | Thiết bị thông thường được bảo vệ | Nguồn rung động và sốc | Ưu điểm hoạt động |
|---|---|---|---|
| Các nền tảng biển và ngoài khơi | Tủ điện tử, hệ thống điều hướng, giá đỡ truyền thông, bộ máy phát điện, bộ máy bơm | Chuyển động thân do sóng, rung động động cơ, điều kiện bão, cavitation cánh quạt | Tuổi thọ dài, Không bảo trì, Nhiệt độ cực đoan, Kháng ăn mòn, Bảo vệ tất cả các trục |
| Thiết bị xa lộ hạng nặng | Thiết bị đo lường gắn trên xe, máy phát điện di động, đơn vị điều khiển điện tử trên xe | Địa hình gồ ghề, tình trạng đường không tốt, va chạm, rung động liên tục | Tuổi thọ dài, Không bảo trì, Nhiệt độ cực đoan, Kháng Ozone, Kháng bức xạ UV |
| Hàng không & Hàng không vũ trụ | Các khoang máy bay, máy tính trên máy bay, đơn vị tham chiếu quán tính, hệ thống kiểm soát môi trường | Chuẩn bị G cao, hạ cánh khó, không khí hỗn loạn, rung động băng thông rộng do động cơ | Nhiệt độ và độ cao cực đoan, Xây dựng nhôm nhẹ, Không có khí thải |
| Logistics & Container vận chuyển | Phương pháp quang học chính xác, Các dụng cụ khoa học, Hàng điện tử nhạy cảm, Thiết bị hiệu chuẩn | Động lực vận chuyển, tác động giảm xử lý, chu kỳ tải / thả, rung động vận chuyển đa phương thức | Tuổi thọ dài, Không cần bảo trì, Phơi nhiễm với độ ẩm, Sử dụng nhiều lần mà không bị phân hủy |
| Máy chế biến công nghiệp | Máy ly tâm, máy sấy công nghiệp, máy bơm áp suất cao, máy nén, trung tâm gia công CNC | Trọng lượng năng động không cân bằng, Nhịp đòn búa chất lỏng, Động lực nội tại của thiết bị, Điểm yếu cấu trúc nền tảng | Tuổi thọ dài, Không cần bảo trì, Kháng hóa học, Khả năng chịu môi trường ăn mòn |
| Hệ thống năng lượng tái tạo | Tủ điều khiển tuabin gió, trạm biến tần năng lượng mặt trời, thùng lưu trữ năng lượng pin, thiết bị máy phát thủy triều | Động hưởng tháp do gió, Chu trình mở rộng nhiệt, Kết nối cơ học tần số lưới, Vault slam impact | Không cần bảo trì, Nhiệt độ cực đoan, Độ bền ngoài trời, vật liệu thân thiện với môi trường |
| Thiết bị y tế và phòng thí nghiệm | Thiết bị chẩn đoán, máy ly tâm phòng thí nghiệm, cân đo phân tích chính xác, Thiết bị khử trùng | Rung động từ các bộ phận chuyển động bên trong, sốc vận chuyển xe tải di động, tiếng ồn cơ học do tòa nhà gây ra | Không bảo trì, Không khí thải, Có thể khử trùng, Hoàn hợp với vật liệu phòng sạch |
| Kỹ thuật xây dựng và xây dựng | Các thiết bị cô lập đệm cầu, Máy chống động đất, Máy hấp thụ rung động ống khói, Thiết bị giám sát cấu trúc | Gió gây ra tần số cộng hưởng, khí đống gây ra nhiễu loạn gần máy lọc, rung động mặt đất do giao thông, sự kiện địa chấn | Không bảo trì, nhiệt độ cực đoan, môi trường ăn mòn, đời sống thiết kế nhiều thập kỷ |
Q: Điều gì làm cho đường cong độ cứng JGX-2228D-665B "không tuyến tính"?
Đáp: Không giống như các dây chuyền thông thường hoặc đệm cao su tạo ra tỷ lệ lực-đánh lệch không đổi, hình học cáp JGX-2228D-665B tự nhiên tạo ra hiệu ứng cứng dần.Ở các độ lệch nhỏ, bộ cách ly tuân thủ cho cách ly rung cao cấp; khi độ lệch tăng lên, độ cứng tăng lên để ngăn chặn đáy dưới tải cú sốc.Điều này đạt được thông qua những thay đổi trong đường cong vòng tròn cáp và nén giữa các sợi trong tình trạng tăng tải không cần cơ chế bên ngoài.
Hỏi: JGX-2228D-665B có thực sự thân thiện với môi trường và tái chế không?
A: Có. Cả cáp thép không gỉ và thanh hợp kim nhôm đều có thể tái chế 100% thông qua các quy trình phục hồi kim loại công nghiệp tiêu chuẩn..Nó không tạo ra khí thải VOC, không có hạt vi nhựa và không cần dầu bôi trơn.
Q: Sự khác biệt giữa anodizing trắng và anodizing cứng là gì?
A: Anodizing màu trắng cung cấp độ cứng bề mặt vừa phải trong khi bảo tồn màu sắc nhôm tự nhiên.Lớp oxit dày đặc hơn (60+ độ cứng bề mặt HRC) với ngoại hình màu xám đậm hơn. Anodizing cứng được khuyến cáo cho việc tiếp xúc ngoài trời, lắp đặt mòn cao và các ứng dụng đòi hỏi cách ly điện. Cả hai phương pháp điều trị đều cung cấp bảo vệ ăn mòn tuyệt vời.
Q: Có thể sử dụng JGX-2228D-665B ngoài trời hoặc trong môi trường biển?
Đáp: Vâng. Cáp thép không gỉ và thanh nhôm anodized cứng có khả năng chống lại nước xịt muối, độ ẩm, bức xạ tia cực tím và nhiệt độ cực cao.Đối với môi trường biển hung hăng nhất, vật liệu 304 bar thép không gỉ tùy chọn cung cấp thêm tỷ lệ ăn mòn.
Hỏi: Làm thế nào để chọn định hướng gắn đúng?
A: JGX-2228D-665B hỗ trợ nén (trọng tải), cắt / cuộn (trọng tải theo chiều ngang), và 45 độ nén (combinated load) định hướng lắp đặt.Các kỹ sư ứng dụng của chúng tôi có thể đề nghị cấu hình tối ưu dựa trên trọng lượng thiết bị của bạnLiên hệ với chúng tôi với thông số kỹ thuật thiết bị của bạn để có một đề xuất chi tiết.
Xi'an Hoan Microwave Co., Ltd là nhà sản xuất chuyên nghiệp của cách ly rung và gắn kết, cung cấp chất lượng cao nhất hấp thụ năng lượng và cách ly rung giải pháp cho một loạt các thương mại,ngành công nghiệp và công nghiệp nặng.
Sản phẩm của chúng tôi bao gồm một loạt các loại, bao gồm các cách ly rung dây thép, các mặt nẹp sốc elastomeric, các bộ giảm ma sát và chất hấp thụ sốc, cũng như các bộ lọc LC và các thành phần truyền thông vi sóng.Được thành lập vào năm 2005, với sự phát triển nhanh chóng trong hơn hai thập kỷ, chúng tôi đã phát triển đến hơn 500 nhân viên bao gồm hơn 100 chuyên gia kỹ thuật và kỹ thuật.Công ty có trụ sở tại Khu công nghệ cao Xi'an, Shaanxi, Trung Quốc, hoạt động 800 mét vuông của các cơ sở sản xuất và R & D chuyên dụng.
Bây giờ, chúng tôi phục vụ khách hàng trên hơn 31 tỉnh ở Trung Quốc và gần 25 nước ngoài, cung cấp các giải pháp cách ly rung động cho động cơ, hệ thống quạt, máy đâm, thang máy,máy nén, thiết bị chế biến hóa chất, hệ thống đường sắt và tàu điện ngầm, kỹ thuật cầu, thiết bị cơ khí, xây dựng quy mô lớn, phòng thu âm, rạp hát, xe, tàu,và máy móc công nghiệp của tất cả các loại.
Liên hệ với chúng tôi ngay hôm nay để xem làm thế nào các sản phẩm của chúng tôi có thể mang lại lợi ích cho nhu cầu ứng dụng thiết bị cụ thể của bạn,hoặc thay thế bạn có thể tìm thấy một trong nhiều đại diện của chúng tôi để giúp bạn đáp ứng các yêu cầu sản phẩm của bạnNhóm kỹ sư của chúng tôi cung cấp phân tích ứng dụng toàn diện bao gồm tính toán độ lệch tải, dự đoán khả năng truyền rung và thiết kế cấu hình lắp đặt tùy chỉnh.
