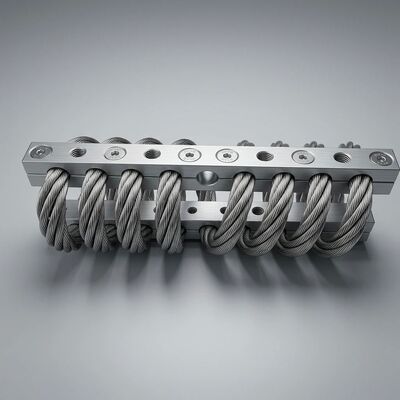

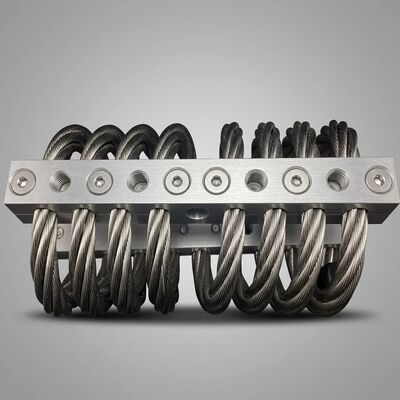

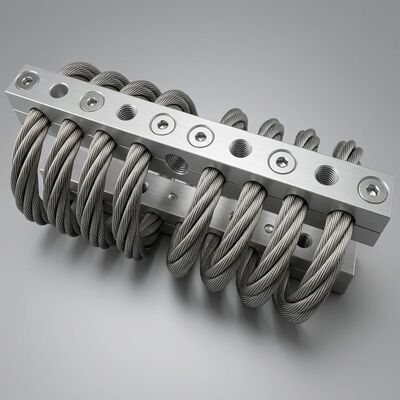

Bộ cách ly rung dây dây JGX-1598D-515B cung cấp khả năng chịu tải có thể mở rộng và cách ly tiếng ồn do cấu trúc

Bộ cách ly rung dây cáp JGX-1598D-515B – Kiến trúc tải mô-đun với khả năng kiểm soát tiếng ồn chính xác

Thử thách: Một máy, nhiều kịch bản tải

Thiết bị công nghiệp hiện đại hiếm khi hoạt động ở một điểm tải tĩnh duy nhất. Bộ truyền động có tốc độ thay đổi, máy nén nhiều tầng và thiết bị xử lý có tải vật liệu dao động đều có các điều kiện động lực thách thức các bộ cách ly tốc độ cố định thông thường. Giá đỡ có kích thước phù hợp với tải trung bình có thể chạm đáy trong quá trình khởi động; một kích thước dành cho điều kiện cao điểm có thể cung cấp khả năng cách ly không đủ ở mức tải hoạt động bình thường.

JGX-1598D-515B giải quyết vấn đề này thông qua đường cong độ cứng lũy ​​tiến vốn có và kiến ​​trúc triển khai mô-đun. Các bộ cách ly riêng lẻ có thể xử lý từ 5 đến 150 kg mỗi bộ và chúng có thể được sắp xếp theo cấu hình nối tiếp, song song hoặc ma trận để giải quyết hầu như mọi yêu cầu tải mà không cần kỹ thuật tùy chỉnh.

Khả năng tải có thể mở rộng – Cấu hình một lần, thích ứng mọi lúc

Không giống như các giá đỡ bằng vật liệu đàn hồi đúc được thiết kế cho cửa sổ tải hẹp, lõi dây cáp của JGX-1598D-515B thể hiện phản ứng lệch lực phi tuyến tính: độ cứng ban đầu mềm giúp cách ly rung hiệu quả ở tải vận hành bình thường, chuyển sang độ cứng cao dần khi độ lệch tăng. Tính năng bảo vệ quá tải tích hợp này giúp ngăn chặn sự tiếp xúc giữa kim loại với kim loại trong các sự kiện sốc hoặc quá trình khởi động thiết bị.

Đối với các cài đặt lớn hơn, phương pháp xếp chồng mô-đun mang lại khả năng mở rộng đơn giản:

• Cấu hình song song:Nhiều bộ cách ly chia sẻ tải bằng nhau—bốn bộ JGX-1598D-515B hỗ trợ tổng trọng lượng lên tới 600 kg
• Xếp chồng hàng loạt:Hai bộ cách ly được gắn nối tiếp tăng gấp đôi hành trình lệch có sẵn cho các ứng dụng tần số cực thấp
• Ma trận phân phối:Bộ cách ly đặt tại các vị trí tâm tải tính toán đối với thiết bị phân bố trọng lượng không đồng đều

Tính linh hoạt về cấu hình này có nghĩa là một số bộ phận tiêu chuẩn bao gồm toàn bộ phạm vi kích thước thiết bị, giảm độ phức tạp của hàng tồn kho và chi phí mua sắm.

Cách ly tiếng ồn do cấu trúc – Hiệu suất âm thanh có thể đo lường được

Tiếng ồn do kết cấu—rung động truyền qua các kết cấu vững chắc và tái phát xạ dưới dạng âm thanh có thể nghe được ở nơi khác—rất khó giải quyết sau khi lắp đặt. JGX-1598D-515B phá vỡ đường truyền này tại nguồn với hiệu suất đã được phòng thí nghiệm xác minh:

• Hiệu quả cách ly rung:≥85% trên dải tần số chính 8–15 Hz
• Giảm tiếng ồn do cấu trúc:Mức giảm lên tới 20 dB(A) được đo ở các phần tử kết cấu được kết nối
• Thiết kế không cộng hưởng:Không giống như bộ cách ly lò xo cuộn, khả năng giảm chấn bên trong của dây cáp ngăn chặn sự khuếch đại cộng hưởng—không có tần số đột biến không bị giảm chấn có thể khuếch đại độ rung ở một số RPM nhất định

Vật lý đằng sau hiệu suất

JGX-1598D-515B đạt được khả năng cách âm thông qua hai cơ chế bổ sung:

1. Trở kháng không phù hợp:Dây cáp thép không gỉ có trở kháng cơ học khác biệt đáng kể so với khung và bệ thiết bị cứng. Khi sóng rung gặp ranh giới trở kháng này, một phần năng lượng đáng kể sẽ bị phản xạ trở lại thay vì truyền qua—tương tự như cách hoạt động của vách ngăn âm thanh trong kiểm soát âm thanh trong không khí, nhưng đối với rung động truyền qua chất rắn.

2. Giảm chấn cuồng loạn:Khi cuộn dây xoắn ốc bị uốn cong dưới tải, các sợi dây riêng lẻ trong dây trượt vào nhau ở mức độ vi mô. Ma sát khô này (giảm chấn Coulomb) chuyển đổi năng lượng dao động có trật tự thành năng lượng nhiệt không ổn định. Không giống như giảm chấn nhớt trong các giá đỡ thủy lực, cơ chế này độc lập với vận tốc và nhiệt độ—mang lại hiệu suất ổn định từ lúc bắt đầu lạnh ở Bắc cực đến hoạt động liên tục ở vùng nhiệt đới.

Thông số kỹ thuật

Ứng dụng mục tiêu – Nơi có vấn đề về tiếng ồn

JGX-1598D-515B được các chuyên gia tư vấn âm thanh và kỹ sư cơ khí chỉ định cho các hệ thống lắp đặt có yêu cầu cao về tiếng ồn:

• Phòng thu âm và phát sóng:Cách ly máy nén và máy làm lạnh HVAC nơi phải duy trì tiêu chí tiếng ồn NC-15
• Cơ sở chăm sóc sức khỏe:Cách ly máy làm lạnh MRI, thiết bị hỗ trợ máy gia tốc tuyến tính, cách ly bơm chân không trong phòng thí nghiệm
• Chế tạo chất bán dẫn:Cách ly máy bơm và máy chà sàn trong môi trường phòng sạch—không có hạt rơi ra từ thiết kế hoàn toàn bằng kim loại
• Sản xuất chính xác:Cách ly trung tâm gia công CNC, tách nền máy mài
• Trung tâm dữ liệu:Bộ CRAC và cách ly máy phát điện khẩn cấp, quản lý độ rung của sàn nâng
• Năng lượng tái tạo:Cách ly thiết bị vỏ tuabin gió, điều khiển rung động trạm biến tần năng lượng mặt trời

Hướng dẫn lựa chọn và hỗ trợ kỹ thuật

Việc chọn cấu hình bộ cách ly chính xác đòi hỏi phải hiểu rõ tải trọng tĩnh, phạm vi tải động, trọng tâm và tần số kích thích chiếm ưu thế của thiết bị. Chúng tôi cung cấp:

• Tính toán độ lệch tải miễn phí cho thiết bị cụ thể của bạn
• Bản vẽ bố trí lắp đặt 3D với thông số kỹ thuật mẫu bu lông
• Dự đoán hiệu quả cách ly trên phạm vi RPM hoạt động của thiết bị của bạn
• Hỗ trợ vận hành tại chỗ cho các cài đặt quy mô lớn hoặc quan trọng

Hãy liên hệ với nhóm kỹ thuật ứng dụng của chúng tôi để biết thông số kỹ thuật thiết bị của bạn để có đề xuất cách ly chi tiết.
