| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-2228D-665B |
| MOQ: | 4 miếng |
| Điều khoản thanh toán: | T/T, L/C, PayPal, |

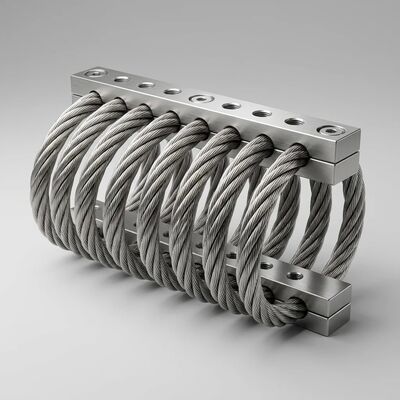

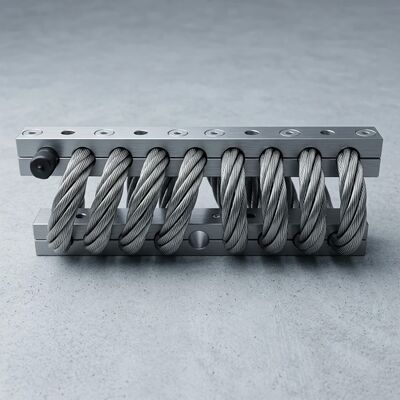

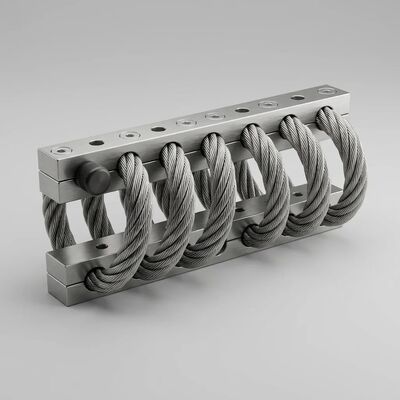

Máy cách ly rung dây thép JGX-2228D-665B được thiết kế đặc biệt cho các ứng dụng mà tính tương thích điện từ (EMC) và độ sạch từ trường là các yêu cầu hoạt động quan trọng.Mô hình này từ loạt JGX-2228 sử dụng 22.2mm đường kính thép không gỉ AISI 304 dây chuyền dây chuyền trong hoàn toàn lò sưởi,trạng thái không từ tính ️ được lăn qua các thanh giữ hợp kim nhôm 6061-T6 để tạo thành một tập hợp cách ly xoắn ốc 8 vòng với tải lượng tĩnh tối đa 665kg trong nén.
Chức năng của muối được tạo ra bởi độ đàn hồi vốn có trong việc uốn cong của một cáp được hình thành thành một vòng xoắn ốc. Mỗi vòng xoắn cáp hoạt động như một phần tử muối phi tuyến tính,cung cấp một phản ứng ban đầu phù hợp cho cách ly rung dần cứng dưới tải tăng để ngăn ngừa dịch chuyển quá mức trong các sự kiện sốcChức năng damping là kết quả của ma sát tương đối giữa các sợi dây riêng lẻ của cáp.Xây dựng chuỗi 7 * 19 tạo ra hàng trăm điểm tiếp xúc giữa các dây trong đó ma sát Coulomb chuyển đổi năng lượng cơ học động thành phân tán nhiệt cấp thấp, cơ chế quản lý năng lượng không cần bảo trì.
Các dây cáp, được làm bằng thép không gỉ AISI 304 trong tình trạng nướng, thể hiện đặc tính chống nước tuyệt vời, khả năng chống ăn mòn đặc biệt và ổn định,Hiệu suất cơ khí dự đoánVới cấu trúc chống ăn mòn, bằng kim loại, các bộ cách ly rung dây thép của Xi'an Hoan là thiết bị ổn định với môi trường, hiệu suất cao không bị ảnh hưởng bởi nhiệt độ cực đoan,hóa chất, dầu, ozone, bức xạ UV và môi trường mài mòn.
Máy cách ly rung thông thường thường kết hợp hợp kim sắt, loại thép không gỉ từ tính hoặc các thành phần thép nhúng có thể làm biến dạng các trường từ địa phương,tạo ra các dòng xoáy trong các lĩnh vực thay đổi theo thời gianJGX-2228D-665B loại bỏ những rủi ro này thông qua việc lựa chọn vật liệu có chủ ý, dựa trên ứng dụng:
Một trong những kịch bản đầy thách thức nhất trong cách ly rung là quản lý xung xung thoáng quaxung cơ học cường độ cao có thể áp đảo các bộ đệm thông thường trước khi chúng có thời gian phản ứng. JGX-2228D-665B giải quyết điều này thông qua một hệ thống phân tán năng lượng sốc nhiều giai đoạn vốn có được kích hoạt trong vòng vài giây sau khi sóng đến:
| Mô hình | JGX-2228D-665B |
| Dòng | JGX-2228 (Thiết lập cáp xoắn ốc hạng nặng) |
| Chiều kính cáp | 22.2mm (7/8 inch) |
| Xây dựng cáp | 7*19 Mô hình sợi, thép không gỉ AISI 304 (được sưởi) |
| Tính thấm từ tính của cáp | < 1,02 μr (Phân loại không từ tính) |
| Vật liệu thanh | Hợp kim nhôm 6061-T6 (Không từ tính, μr = 1,0) |
| Số vòng lặp | 8 |
| Trọng lượng tĩnh tối đa (nén) | 665kg |
| Điều trị bề mặt | Anodizing cứng (Tiêu chuẩn, cách điện), Anodizing trắng (Tự chọn) |
| Khí thải EMC | Không (thiết bị cơ học thụ động Không có điện tử) |
| Cơ chế giảm bớt | Sự ma sát Coulomb giữa các sợi (Bất lực, phụ thuộc vào kích thước) |
| Tỷ lệ giảm áp | 0.15-0.25 (Phát thuộc chiều cao) |
| Tần số cộng hưởng | 8-12Hz (Dựa vào tải) |
| Hiệu quả cách ly | > 90% trên 25Hz |
| Phạm vi nhiệt độ hoạt động | -40°C đến +120°C (-40°F đến +248°F) |
| Đánh giá khả năng chống va chạm | 20g / 11ms Half-Sine Pulse |
| Chiều kính lỗ gắn | M12 (12mm Through-Hole) |
| Cách điện | Có sẵn (các thanh anodized cứng + các vỏ không dẫn điện tùy chọn) |
| Trọng lượng ròng | 0.5kg |
| Định hướng gắn | Nén, cắt, 45° Nén, cuộn |
Vật liệu của các thanh gắn:Thép không gỉ hoặc nhôm có thể được chọn. Hợp kim nhôm 6061-T6 là khuyến nghị tiêu chuẩn cho các ứng dụng nhạy cảm với EMC do tính chất không từ tính vốn có của nó (μr = 1.0) và cách điện do lớp bề mặt anodized cứng cung cấp. Stainless steel 304 in the annealed condition is available as an option for highly corrosive environments where the additional strength of steel is required — note that annealed 304 maintains non-magnetic classification (μr < 1.02).
Điều trị bề mặt Chọn thanh gắn nhôm:
| Lĩnh vực ứng dụng | Thiết bị thông thường được bảo vệ | Nguồn rung động và sốc | EMC / Ưu điểm không từ tính |
|---|---|---|---|
| Các cơ sở hình ảnh y tế | Thiết bị hỗ trợ máy quét MRI, vòng bi cổng CT, bơm làm mát máy quét PET, nền tảng lắp máy phát tia X-quang | Sự mất cân bằng quay gantry, dao động do máy làm mát lạnh, rung động chảy lạnh, rung động cấu trúc trên sàn | Vật liệu không từ tính ngăn chặn các hiện vật hình ảnh và biến dạng trường; EMI bằng không bảo vệ tính toàn vẹn của tín hiệu chẩn đoán; phù hợp với việc lắp đặt bộ MRI vùng III/IV |
| Thiết bị nghiên cứu khoa học | Máy hiển vi điện tử quét (SEM), kính hiển vi điện tử truyền (TEM), quang phổ khối lượng, bảng can thiệp bằng laser, kính hiển vi lực nguyên tử, khung hỗ trợ buồng chân không | Động lực bơm phân tử-turbo, kết nối tiếng ồn âm thanh, rung động siêu địa chấn, chu kỳ mở rộng và co lại nhiệt | Tính thấm từ cực thấp (< 1,02 μr) ngăn chặn sự lệch của chùm electron; thiết kế thụ động loại bỏ tiếng ồn vòng tròn; không tạo ra hạt duy trì tính toàn vẹn chân không |
| Cơ sở hạ tầng viễn thông | Thiết bị trạm trái đất vệ tinh, điện tử tháp chuyển tiếp sóng vi sóng, giá truyền sợi quang, đơn vị đài phát thanh trạm cơ sở di động | Sự dao động của tháp do gió, rung động mặt đất do giao thông, rung động của quạt làm mát thiết bị, chu kỳ nhiệt của các khoang ngoài trời | Không nhiễu RF giữ tỷ lệ tín hiệu-tầm ồn; Vật liệu phi sắt loại bỏ các nguồn pha trộn thụ động (PIM); Xây dựng kim loại xử lý tiếp xúc ngoài trời |
| Trung tâm dữ liệu và cơ sở hạ tầng máy chủ | Nền tảng cô lập giá đỡ máy chủ, khung gắn mảng lưu trữ, hệ thống UPS cô lập rung động, hệ thống làm mát chính xác | Rung động hài hòa do quạt gây ra, bảo vệ sự kiện địa chấn, nối cơ học thông qua các cấu trúc sàn nâng, truyền rung động máy nén | Tùy chọn lắp đặt không dẫn điện ngăn chặn sự khác biệt tiềm năng đất giữa các giá đỡ; thiết kế thụ động thêm không tải nhiệt vào môi trường trung tâm dữ liệu |
| Sản xuất bán dẫn và chính xác | Các nền tảng stepper lithography, trạm kiểm tra wafer, máy đo tọa độ CNC, băng ghế sắp xếp quang học, hệ thống khoan laser | Nhịp bơm, rung động hệ thống xử lý vật liệu, vận hành máy móc liền kề, tiếng chuông HVAC, lực phản ứng chuyển động giai đoạn bên trong | Vật liệu không từ tính loại bỏ sự trôi dạt đo dưới micron; không tạo ra hạt duy trì khả năng tương thích phòng sạch lớp 100 / ISO 5; không có khí thải |
| Điện tử và hàng hải biển | Máy điều khiển hệ thống định vị động, radar điều hướng và thiết bị sonar, hệ thống liên lạc cầu, nền tảng gắn vòng quay | Động lực thân tàu do sóng gây ra, kích thích hài hòa động cơ chính, cavitation cánh quạt, tải bão, tác động đậu | Vật liệu không từ tính chống ăn mòn; hoạt động không có EMI gần các máy thu định vị nhạy cảm; bảo vệ tất cả các trục chống lại chuyển động nhiều hướng của tàu |
| Điện tử năng lượng tái tạo | Các tủ điều khiển độ cao của tuabin gió, trạm biến tần trang trại năng lượng mặt trời, các buồng thiết bị máy phát thủy triều, hệ thống quản lý lưu trữ năng lượng pin | Rung động tần số thông qua lưỡi dao, cộng hưởng tháp, va chạm sóng, mở rộng nhiệt, kết nối cơ học tần số lưới | Vật liệu không từ tính được đánh giá ngoài trời; không bảo trì cho các thiết bị từ xa / ngoài khơi; phạm vi nhiệt độ rộng xử lý tất cả các vùng khí hậu |
| Phòng thí nghiệm thử nghiệm và hiệu chuẩn EMC | Hỗ trợ thiết bị buồng âm thanh, thiết bị thử nghiệm nhạy cảm EMC, nền tảng chuẩn hiệu chuẩn, bảng quang cách ly rung động | Các lực phản ứng của bàn xoay, rung động xung quanh tòa nhà, kích thích âm thanh từ tín hiệu thử nghiệm, rung động chân của nhân viên | Chữ ký hiệu không từ tính có thể định lượng được cho khả năng truy xuất dấu vết hiệu chuẩn; đóng góp EMI ký sinh trùng bằng không trong quá trình kiểm tra khả năng nhạy cảm EMC; chứng nhận vật liệu có tài liệu |
Hỏi: JGX-2228D-665B có thực sự không từ tính không?
Đáp: Có. Cả cáp thép không gỉ AISI 304 (trạng thái lò sưởi, μr < 1,02) và các thanh hợp kim nhôm 6061-T6 (μr = 1,0) đều được phân loại là vật liệu không từ tính.Máy cách ly không tạo ra sự biến dạng từ trường có thể đo được và đã được chỉ định cho các thiết bị phụ trợ được lắp đặt trong các phòng thiết bị MRIChúng tôi cung cấp chứng nhận vật liệu chứng minh khả năng thấm từ tính theo yêu cầu.
Hỏi: Sự phân tán sóng giật thoáng qua khác nhau như thế nào so với giảm rung thông thường?
A: Damping rung động thường xuyên giải quyết liên tục, dao động kích thước thấp hơn.JGX-2228D-665B xử lý cả hai thông qua các cơ chế khác nhau: độ đàn hồi vòng dây cáp cô lập rung động trạng thái ổn định, trong khi chuỗi ma sát Coulomb đa đường dẫn phân tán năng lượng cú sốc trong vòng microseconds sau khi sóng đến.Đường cong độ cứng phi tuyến tính cung cấp sức đề kháng tăng dần ngăn chặn đáy dưới cú sốc mà không phải hy sinh cách ly ở mức rung bình thường.
Hỏi: JGX-2228D-665B có yêu cầu nối đất hoặc bảo vệ điện không?
Đáp: Không. JGX-2228D-665B là một thiết bị cơ học hoàn toàn thụ động. Nó không yêu cầu điện, không kết nối nối đất và không có tấm chắn.Việc xử lý bề mặt anodized cứng trên các thanh nhôm thực sự cung cấp cách điện giữa các thiết bị và bề mặt lắp đặt, ngăn ngừa sự hình thành vòng lặp mặt đất một nguồn tiếng ồn phổ biến trong các hệ thống đo nhạy cảm.
Q: Có thể JGX-2228D-665B được tùy chỉnh cho các yêu cầu EMC cụ thể?
A: Có. Nhóm kỹ sư của chúng tôi có thể cấu hình vật liệu thanh, xử lý bề mặt, vật liệu vỏ, và mô hình lỗ lắp đặt để đáp ứng các EMC cụ thể của bạn, tính sạch từ tính,và các yêu cầu cơ khíChúng tôi thường xuyên cung cấp các cấu hình tùy chỉnh cho các OEM hình ảnh y tế, các nhà sản xuất thiết bị bán dẫn và các nhà sản xuất dụng cụ khoa học.Liên hệ với chúng tôi với thông số kỹ thuật của bạn để tham vấn kỹ thuật.
Q: Tài liệu nào có sẵn để xác minh sự tuân thủ EMC/MRI?
A: Chúng tôi cung cấp chứng chỉ vật liệu theo EN 10204 3.1 bao gồm dữ liệu thử nghiệm thấm từ, chứng nhận hệ thống chất lượng ISO 9001: 2015, tài liệu tuân thủ RoHS,và đánh dấu CE nếu cóCác báo cáo thử nghiệm tùy chỉnh cho các tính chất vật liệu cụ thể có thể được sắp xếp cho các chương trình chứng nhận OEM.
Xi'an Hoan Microwave Co., Ltd là nhà sản xuất chuyên nghiệp của cách ly rung và gắn kết, cung cấp chất lượng cao nhất hấp thụ năng lượng và cách ly rung giải pháp cho một loạt các thương mại,ngành công nghiệp và công nghiệp nặng.
Sản phẩm của chúng tôi bao gồm một loạt các loại, bao gồm các cách ly rung dây thép, các mặt nẹp sốc elastomeric, các bộ giảm ma sát và chất hấp thụ sốc, cũng như các bộ lọc LC và các thành phần truyền thông vi sóng.Được thành lập vào năm 2005, với sự phát triển nhanh chóng trong hơn hai thập kỷ, chúng tôi đã phát triển đến hơn 500 nhân viên bao gồm hơn 100 chuyên gia kỹ thuật và kỹ thuật.Công ty có trụ sở tại Khu công nghệ cao Xi'an, Shaanxi, Trung Quốc, hoạt động 800 mét vuông của các cơ sở sản xuất và R & D chuyên dụng.
Bây giờ, chúng tôi phục vụ khách hàng trên hơn 31 tỉnh ở Trung Quốc và gần 25 nước ngoài, cung cấp các giải pháp cách ly rung động cho động cơ, hệ thống quạt, máy đâm, thang máy,máy nén, thiết bị chế biến hóa chất, hệ thống đường sắt và tàu điện ngầm, kỹ thuật cầu, thiết bị cơ khí, xây dựng quy mô lớn, phòng thu âm, rạp hát, xe, tàu,và máy móc công nghiệp của tất cả các loại.
Liên hệ với chúng tôi ngay hôm nay để xem làm thế nào các sản phẩm của chúng tôi có thể mang lại lợi ích cho nhu cầu ứng dụng thiết bị cụ thể của bạn,hoặc thay thế bạn có thể tìm thấy một trong nhiều đại diện của chúng tôi để giúp bạn đáp ứng các yêu cầu sản phẩm của bạnChúng tôi chuyên về thiết kế cách ly ứng dụng cụ thể với chuyên môn đặc biệt trong thiết bị tương thích EMC và sạch từ cho môi trường y tế, khoa học và viễn thông.
