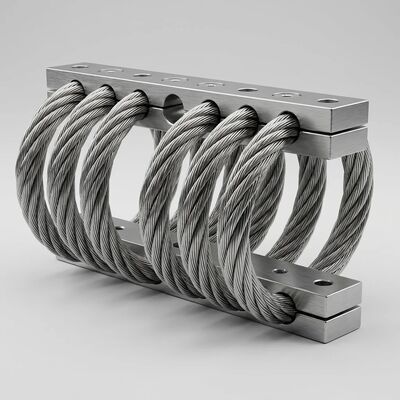

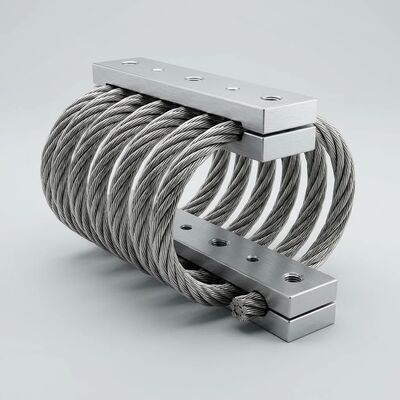

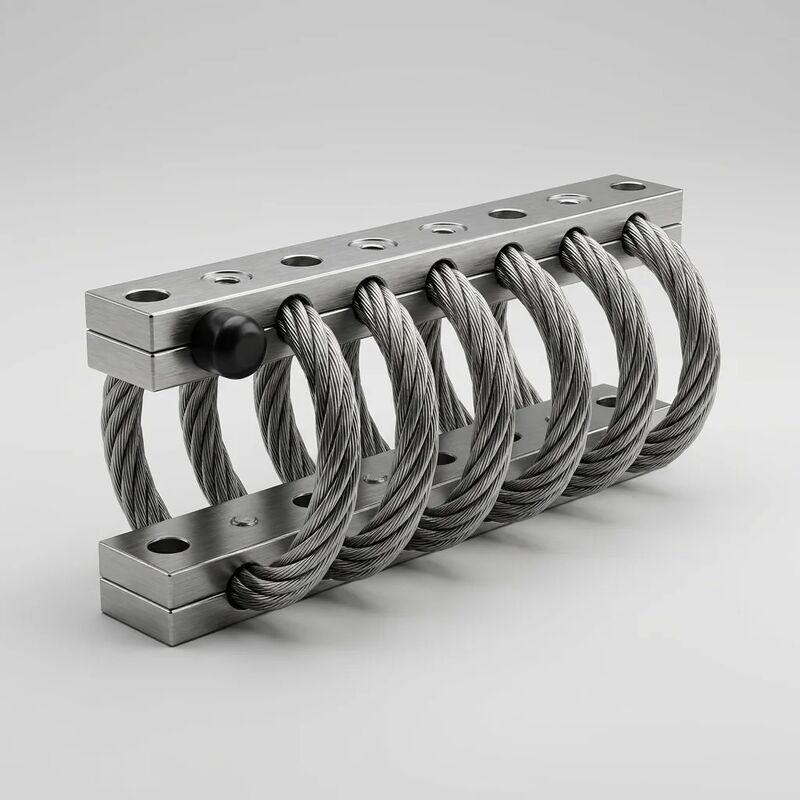

JGX-0956D-80A Kháng ăn mòn bằng sợi dây thừng chống rung động Kháng bức xạ cho sử dụng trong không gian hạt nhân

JGX-0956D-80A Khóa rung dây thừng chống ăn mòn bằng sợi dây

Được xây dựng cho mục đíchmôi trường gắn kết kim loại khác nhauKhi ăn mòn galvanic đe dọa tính toàn vẹn cấu trúc, bộ cách ly này có cấu trúc thép không gỉ 316L hoàn toàn thụ động từ lõi cáp xoắn ốc đến các tấm nền lắp ráp.Được thiết kế và xác nhận choỨng dụng phóng xạ cao và nhiệt độ cực caotrong sản xuất năng lượng hạt nhân, hệ thống phóng không gian và thiết bị dưới biển sâu, nó cung cấp hàng thập kỷ dịch vụ không cần bảo trì nơi các bộ gắn thông thường bị hỏng trong vòng vài tháng.

Điều gì làm cho bộ cách ly này khác biệt

• Loại bỏ ăn mòn galvanic:Bằng cách chế tạo mọi thành phần kim loại từ thép không gỉ 316L thụ động, thiết kế này loại bỏ sự khác biệt tiềm năng điện hóa học gây ăn mòn galvan.Khi bị bóp vào các cấu trúc vỏ nhôm, khung máy móc thép, hoặc thép titanium không gian, không cần phải có lớp phủ cách ly bảo vệ hoặc lớp phủ cách nhiệt.
• Kiến trúc kim loại chịu bức xạ:Với không có polymer, elastomer hoặc hợp chất hữu cơ, bộ cô lập này chịu được tổng liều ion hóa (TID) vượt quá 100 krad mà không bị mỏng, khí thải hoặc mất tính chất cơ học.Điều này làm cho nó là giải pháp kiểm soát rung động duy nhất khả thi choHệ thống phụ trợ nhà máy điện hạt nhân, máy gia tốc tuyến tính y tế và nền tảng xe buýt vệ tinhkhi tiếp xúc với bức xạ là không thể tránh khỏi.
• Tiếp tục lạnh đến nhiệt độ cao:Thiết kế tất cả-316L duy trì đặc tính giảm áp nhất quán từ nhiệt độ nitơ lỏng (-196 ° C) đến hoạt động lâu dài 350 ° C. Không có chuyển đổi thủy tinh, không làm mềm nhiệt,không có độ mỏng ở nhiệt độ thấp vấn đề vốn có của các chất cô lập elastomer mà thiết kế kim loại này tránh hoàn toàn.
• Kiểm soát đa trục tải trọng nặng:Địa hình xoắn ốc 8 cuộn hỗ trợ 100 kg trong nén và 50 kg trong cắt giảm trong khi cung cấp một tỷ lệ damping tối thiểu 18%.Máy nén nén lớn, bộ máy phát điện tua-bin, và gắn máy biểnkhi các bộ cô lập trục đơn khiến thiết bị dễ bị tổn thương bởi các chế độ rung bên và xoắn.
• Độ tin cậy suốt đời với không can thiệp:Không có cao su để nứt, không có chất lỏng để rò rỉ, không mô-men xoắn để kiểm tra.đơn vị này không yêu cầu bảo trì theo lịch trình trong toàn bộ cuộc đời thiết kế của nóĐiều này làm giảm đáng kể tổng chi phí sở hữu so với nắp cao su cần thay thế mỗi 3-7 năm.

Thông số kỹ thuật

Cài đặt & Hoạt động lâu dài

Việc lắp đặt đòi hỏi các công cụ hex tiêu chuẩn và phần cứng M10 hoặc M12.Đối với các thiết bị ngoài trời hoặc dưới nước, bề mặt thụ động cung cấpKháng thấm tương đương với PREN ≥ 24, thích hợp cho các vùng phun nước biển và khí quyển xử lý hóa học.Không cần hoạt động bảo trì ️ kiểm tra trực quan mỗi 24 tháng chỉ được khuyến cáo cho mục đích tài liệu.

Các kịch bản triển khai điển hình

• Máy bơm làm mát nhà máy điện hạt nhân và bộ máy phát điện diesel khẩn cấp
• Phân biệt cấu trúc xe buýt vệ tinh và lắp đặt bánh phản ứng
• Phân biệt tải trọng của tàu vũ trụ trong khi tàu phóng leo lên
• Các thiết bị gắn khung điện tử cho phương tiện điều khiển từ xa dưới nước sâu (ROV)
• Phương pháp trị liệu proton y tế và phân lập gantry gia tốc tuyến tính
• Máy nén máy nén ngoài khơi và máy bơm khí
• Máy khuấy và ly tâm của nhà máy chế biến hóa chất

Chất lượng & Khả năng truy xuất

Mỗi bộ cách ly được phân loại riêng lẻ với khả năng truy xuất theo dõi lô nhiệt vật liệu đầy đủ.ISO 9001:2015Theo yêu cầu, chúng tôi cung cấp chứng chỉ vật liệu EN 10204 loại 3.1, báo cáo thụ động bề mặt và hồ sơ kiểm tra chất xâm nhập thuốc nhuộm cho các tấm nền 316L. Bao bì:được niêm phong chân không bằng thẻ chỉ số độ ẩm, đệm bọt trong hộp bìa hai lớp xuất khẩu.

Câu hỏi thường gặp

Hỏi: Làm thế nào để cách ly này ngăn ngừa ăn mòn galvanic trên các cấu trúc nhôm?
A: Bằng cách sử dụng thép không gỉ 316L bị thụ động cho toàn bộ bộ phân lập, bao gồm các tấm nền, không có kết nối kim loại khác nhau để tạo ra một tế bào galvan.Lớp thụ động tăng thêm bề mặt cao quý, loại bỏ các động lực điện hóa học cho ăn mòn ngay cả trong bầu không khí biển chứa muối.

Hỏi: Điều gì xảy ra với hiệu suất damping sau khi tiếp xúc với bức xạ?
A: Vì cơ chế damping là hoàn toàn cơ học (sự ma sát Coulomb giữa các sợi dây thép không gỉ), không có polymer hoặc chất lỏng để phân hủy dưới bức xạ.Xét nghiệm xác nhận rằng tỷ lệ giảm áp và khả năng tải vẫn trong phạm vi ± 3% của giá trị ban đầu sau khi tiếp xúc 100 krad TID.

Q: Có thể lắp đặt thiết bị này ngoài trời mà không cần bảo vệ thêm không?
Đáp: Có. Xây dựng 316L thụ động chịu tiếp xúc ngoài trời liên tục bao gồm phun muối, mưa axit và SO công nghiệp₂không khí. Không cần sơn, lớp phủ, hoặc nơi trú ẩn. Đối với các ứng dụng liên quan đến ngâm trực tiếp nước biển, liên hệ với nhóm kỹ sư của chúng tôi để hướng dẫn độ sâu và thời gian cụ thể.
