| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-0648D-56A |
| MOQ: | 10 miếng |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |

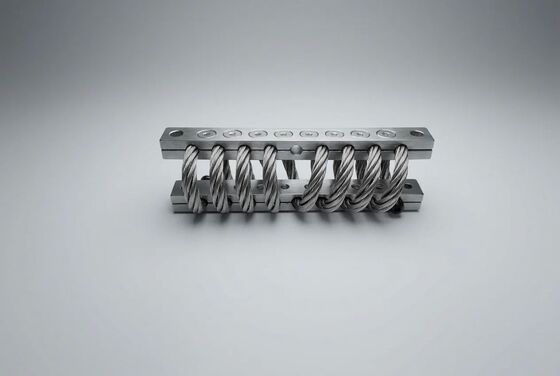

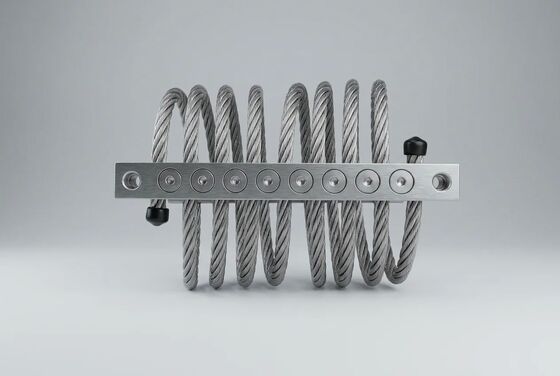

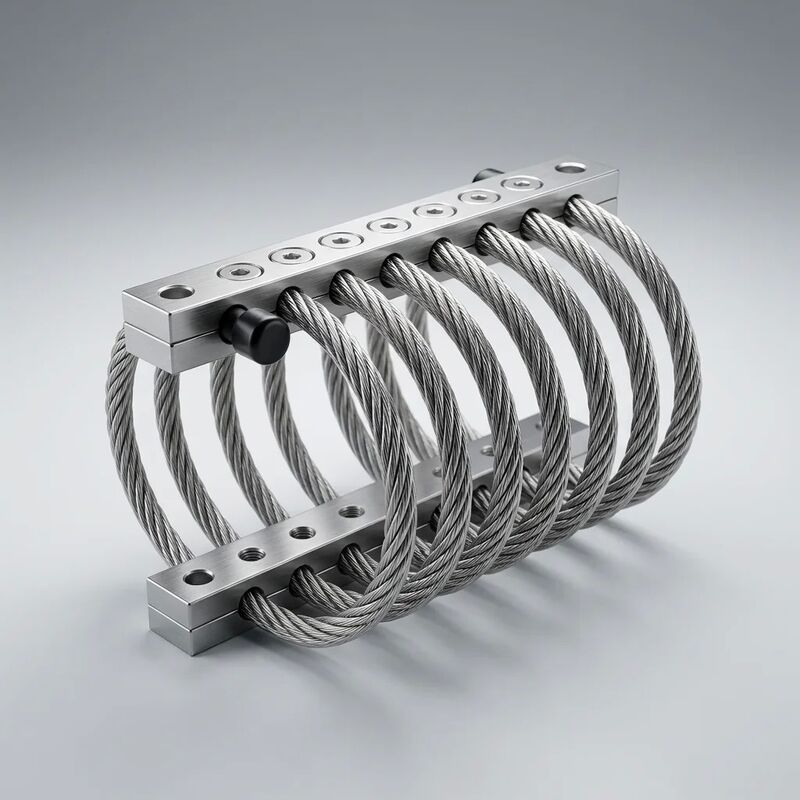

Được chế tạo trên dây xoắn ốc bằng thép không gỉ 6,4mm, JGX-0648D-56A sử dụng công nghệ giảm chấn vi ma sát giữa các sợi độc quyền để mang lại khả năng giảm rung không cần bảo trì trong phạm vi tải 0,50–56 kg. Cấu trúc hoàn toàn bằng thép không gỉ đảm bảo khả năng chống ăn mòn trong suốt thời gian sử dụng trong môi trường công nghiệp đòi hỏi khắt khe.
Cốt lõi của JGX-0648D-56A là phần tử dây xoắn ốc được chế tạo từ các sợi thép không gỉ có độ bền kéo cao 7*19. Khi năng lượng rung cơ học truyền qua giá đỡ, các dây riêng lẻ trong mỗi sợi sẽ trượt so với các dây liền kề ở cấp độ vi mô. Cái nàyGiảm chấn Coulomb (ma sát khô)cơ chế chuyển đổi động năng thành năng lượng nhiệt cấp thấp - không có chất lỏng thủy lực, hợp chất đàn hồi hoặc hệ thống điều khiển điện tử hoạt động.
Ba yếu tố kỹ thuật xác định đường bao hiệu suất giảm chấn:
Không giống như các bộ giảm chấn chất lỏng nhớt bị suy giảm vòng đệm và thay đổi độ nhớt phụ thuộc vào nhiệt độ hoặc các giá đỡ bằng chất đàn hồi chịu hiện tượng leo và nén, hệ thống giảm chấn JGX-0648D-56A hoàn toàn bằng kim loại vẫn ổn định qua hàng triệu chu kỳ mà không cần bảo trì.
JGX-0648D-56A được sản xuất từThép không gỉ AISI 304theo tiêu chuẩn, vớiAISI 316Lđược chỉ định cho khí quyển giàu clorua, ven biển và ngoài khơi. Mọi thành phần kim loại — dây xoắn ốc, thanh kẹp, tấm đế gắn và ốc vít — đều có chung loại vật liệu để loại bỏ khả năng ăn mòn điện giữa các kim loại khác nhau.
| Thành phần | Lớp tiêu chuẩn | Lớp tùy chọn | Xử lý bề mặt |
|---|---|---|---|
| dây xoắn ốc | AISI 304 | AISI 316L | Thụ động + đánh bóng điện |
| Thanh kẹp | AISI 304 | AISI 316L | thụ động |
| Đế gắn | AISI 304 | AISI 316L | thụ động |
| Chốt | A2-70 SS | A4-80 SS | thụ động |
Chiến lược vật liệu hoàn toàn không gỉ này cho phép JGX-0648D-56A chịu đượcquy trình rửa trôi áp suất caothường được triển khai trong các cơ sở chế biến thực phẩm, phòng sạch sản xuất dược phẩm và môi trường chế tạo chất bán dẫn. Tiếp xúc với các chất tẩy rửa ăn da thông thường — dung dịch natri hydroxit nồng độ lên tới 5%, chất khử trùng amoni bậc bốn và chất khử trùng oxy hóa như axit peracetic và hydro peroxide hóa hơi — không ảnh hưởng đến tính toàn vẹn cấu trúc hoặc hiệu suất giảm xóc, như đã được xác minh thông qua thử nghiệm tương thích hóa học tiêu chuẩn hóa.
Mỗi lô sản xuất JGX-0648D-56A đều trải qua một giao thức xác minh đa điểm toàn diện được thiết kế để cung cấp cho các nhóm kỹ thuật dữ liệu hiệu suất có thể theo dõi, được ghi lại:
Chứng chỉ đã nắm giữ:Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015 bao gồm các quy trình thiết kế, sản xuất và thử nghiệm. Tài liệu tuân thủ sản phẩm có sẵn để đánh dấu CE theo Chỉ thị Máy móc EU 2006/42/EC và Chỉ thị RoHS 2011/65/EU. Thử nghiệm đánh giá địa chấn theo tiêu chuẩn IBC 2024 và ASCE 7-22 được cung cấp theo yêu cầu của từng dự án, bao gồm phân tích phổ phản ứng của sàn cho địa điểm lắp đặt mục tiêu.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Người mẫu | JGX-0648D-56A |
| Đường kính dây cáp | 6,4 mm |
| Xây dựng sợi | 7 * 19 (7 sợi, 19 dây trên mỗi sợi, tổng cộng 133 dây) |
| Độ bền kéo của dây (Điển hình) | ≥ 1.570 MPa (theo tiêu chuẩn ASTM A313) |
| Chất liệu (Tiêu chuẩn) | Thép không gỉ AISI 304 |
| Chất liệu (Tùy chọn) | Thép không gỉ AISI 316L |
| Tải tĩnh định mức (Nén dọc) | 0,50 – 56 kg mỗi ngàm |
| Tải tĩnh định mức (nghiêng 45°) | 0,35 – 42 kg mỗi ngàm |
| Tải trọng tĩnh định mức (Cắt bên) | 0,25 – 28 kg mỗi lần gắn |
| Tần số tự nhiên (ở tải định mức) | 6 – 8Hz |
| Tỷ lệ giảm chấn nhớt tương đương | 0,10 – 0,20 |
| Khuếch đại động ở mức cộng hưởng (Q) | 4.0 |
| Phạm vi nhiệt độ hoạt động | -40°C đến +150°C |
| Hiệu suất cách ly (ở 20 Hz) | ≥ 90% độ rung |
| Hiệu suất cách ly (ở tần số 30 Hz) | ≥ 95% suy giảm độ rung |
| Trọng lượng gắn kết (Gần đúng) | 0,50 – 0,70kg |
| Kích thước bu lông gắn | M8 hoặc M10 (phụ thuộc vào ứng dụng) |
| Mô-men xoắn bu lông (M8 / M10) | 22–25 N·m / 42–48 N·m |
| Điện trở liên kết điện | 0,1 Ω (đường dẫn hoàn toàn bằng kim loại) |
| Cuộc sống phục vụ thiết kế | Hơn 20 năm (được tải đúng cách, trong nhà hoặc ngoài trời) |
Mỗi bộ cách ly JGX-0648D-56A được chế tạo trên các trạm tạo dây cáp được điều khiển bằng CNC để duy trì bước xoắn và đường kính cuộn dây trong phạm vi dung sai ± 0,3 mm. Cấu hình rãnh của thanh kẹp được gia công chính xác để phù hợp với hình dạng xoắn ốc 6,4mm, đảm bảo phân bổ áp suất tiếp xúc đồng đều dọc theo toàn bộ giao diện kẹp - tính nhất quán hình học này là cơ bản để đạt được khả năng lặp lại hiệu suất giảm chấn từ đơn vị này sang đơn vị khác.
Các điểm kiểm tra cổng chất lượng trong quá trình bao gồm:
JGX-0648D-56A đại diện cho giải pháp cách ly dây cáp mạnh mẽ có kích thước đặc biệt dành cho các ứng dụng công nghiệp hạng trung trong phạm vi 0,50–56 kg mỗi giá đỡ. Cơ chế giảm chấn ma sát vi mô giữa các sợi của nó mang lại lợi thế cơ bản về độ tin cậy so với các giải pháp thay thế bằng vật liệu đàn hồi: không bị rão dưới tải trọng tĩnh duy trì, không thoát khí trong môi trường chân không hoặc phòng sạch, không cần can thiệp bảo trì và hiệu suất ổn định trong suốt hai thập kỷ hoạt động liên tục trở lên. Đối với các nhóm kỹ thuật yêu cầu mô tả đặc tính hiệu suất được ghi lại, các báo cáo thử nghiệm cấp lô đầy đủ và chứng nhận vật liệu luôn có sẵn với mỗi lô hàng.
Yêu cầu bảng dữ liệu toàn diện, mô hình CAD 3D ở định dạng STEP hoặc IGES hoặc báo cáo mô tả đặc tính độ lệch tải tùy chỉnh cho các yêu cầu ứng dụng cụ thể của bạn.
