JGX-0240D-6.3A Máy cô lập rung dây thép Độ mệt mỏi cao Thời gian hoạt động hai chế độ Bảo vệ quá cảnh Damping phi tuyến tính

JGX-0240D-6.3A Máy cách ly rung dây cáp

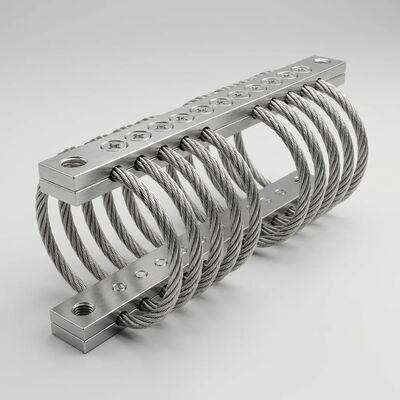

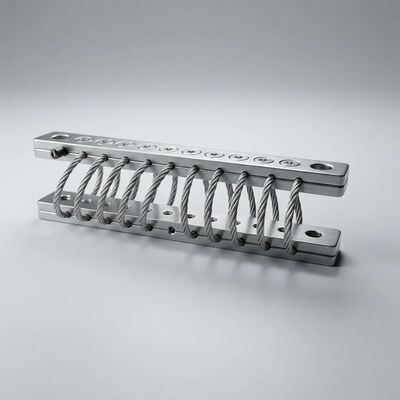

CácJGX-0240D-6.3Ađại diện cho bộ cô lập rung dây thép tầm trung của Xi'an Hoan trong loạt JGX-0240, sử dụng cáp thép không gỉ 304 đường kính 2,4 mm được sắp xếp theo hình học 10 vòng tinh tế và được đánh giá là 6.3 kg tải tĩnh mỗi đơn vịVới trọng lượng riêng nhỏ gọn 0,45 kg, bộ cô lập này được thiết kế từ các nguyên tắc ban đầu để đáp ứng ba yêu cầu quan trọng trong bảo vệ thiết bị công nghiệp:Thời gian chịu mệt mỏi cao được đảm bảo về mặt luyện kimcho máy móc hoạt động liên tục 24 giờ 24 giờ 7 ngày 7 ngày 7 ngày 7 ngày 7,Bảo vệ hai chế độ tích hợploại bỏ sự cần thiết của các hệ thống cách ly hoạt động và vận chuyển riêng biệt, vàDụng dần không tuyến tínhvốn có ngăn chặn đáy cơ học trong các sự kiện quá tải mà không yêu cầu các snubber bên ngoài hoặc dừng di chuyển.

Công nghệ kim loại của sự sống mệt mỏi vô hạn

Sự cố mệt mỏi trong các thành phần cơ khí tuân theo các nguyên tắc được mô tả rõ ràng: phạm vi căng thẳng chu kỳ, mức độ căng thẳng trung bình, giới hạn độ bền vật liệu,và các yếu tố nồng độ căng thẳng cùng nhau quyết định liệu một thành phần cuối cùng sẽ thất bại hoặc tồn tại vô thời hạnThiết kế dây thừng của JGX-0240D-6.3A khai thác các nguyên tắc này cho tuổi thọ không giới hạn hiệu quả:

• Dưới giới hạn sức chịu đựng:Thép không gỉ austenit có giới hạn độ chịu đựng mệt mỏi thực sự, một kích thước căng thẳng dưới đó không xảy ra sự cố mệt mỏi bất kể số chu kỳ.Mỗi một trong 133 dây riêng lẻ trong cấu trúc chuỗi 7 * 19 hoạt động ở mức căng thẳng dưới ngưỡng này trong điều kiện tải trọng định số, có nghĩa là vật liệu không bao giờ đi vào chế độ mệt mỏi có tuổi thọ hữu hạn.đảm bảo thất bại cuối cùng
• Kiến trúc căng phân tán:Trong mỗi vòng lặp, hình học chuỗi 7 * 19 phân phối cong hơn trên 7 chuỗi bên ngoài,mỗi loại bao gồm 19 dây riêng lẻSự chia sẻ tải trọng đa cấp độ này loại bỏ nồng độ căng thẳng gây ra vết nứt mệt mỏi trong các thiết kế mùa xuân hoặc elastomer đơn giản hơn
• Kháng mòn:Sự ma sát giữa các sợi cung cấp damping cũng là một mối quan tâm tiềm năng. Tuy nhiên, bề mặt dây thép không gỉ phát triển một ổn định,Ghi oxit tự giới hạn trong điều kiện trượt vi mô lặp đi lặp lạiLớp tribological này bảo vệ kim loại cơ bản trong khi duy trì hệ số ma sát cần thiết để giảm hiệu quả,Không có sự mất mát vật liệu tiến triển được thấy trong các cặp trượt không phù hợp
• Không có gia tốc môi trường:Sự phát triển vết nứt mệt mỏi trong hầu hết các hợp kim kỹ thuật được tăng tốc bởi môi trường ăn mòn (mệt mỏi ăn mòn).Xây dựng thép không gỉ 304 của 3A miễn dịch với cơ chế gia tốc này trong tất cả các môi trường công nghiệp bình thườngHiệu suất mệt mỏi đo trong không khí phòng thí nghiệm là đại diện cho hiệu suất lắp đặt trong suốt cuộc đời của bộ cách ly

Bảo vệ hai chế độ: Loại bỏ sự thỏa hiệp giữa quá cảnh và hoạt động

Các chiến lược cách ly thiết bị truyền thống thường tạo ra xung đột hoạt động: các bộ gắn mềm tối ưu hóa cách ly rung động trong quá trình vận hành nhưng cho phép di chuyển quá mức trong quá trình vận chuyển,trong khi các mặt đệm cứng bảo vệ chống lại sốc quá cảnh nhưng cung cấp giảm rung kém trong hoạt động. JGX-0240D-6.3A giải quyết điều này thông qua các đặc điểm cơ học vốn có của nó:

• Chế độ hoạt động:Dưới kích thước rung động bình thường (± 2 × 5 mm), các vòng dây thừng dây hoạt động trong chế độ độ cứng thấp, trong đó ma sát giữa các sợi cung cấp độ damping nhất quán > 15%.Tần số tự nhiên của bộ cô lập 12 ∼ 20 Hz (tùy thuộc tải) được đặt dưới tần số kích thích máy tính điển hình, cung cấp khả năng truyền < 1 để cô lập hiệu quả trong quá trình hoạt động liên tục
• Chế độ vận chuyển (Tự động):Khi bị dịch chuyển lớn hơn điển hình cho cú sốc vận chuyển (± 815 mm), hình học dây thừng chuyển sang vùng cứng dần của nó.Tỷ lệ mùa xuân hiệu quả tăng không tuyến tính, hạn chế tổng dịch chuyển trong khi đồng thời tăng lực dập Coulomb ️ các chuyển động lớn hơn tạo ra sự ma sát tương đối nhiều hơn.và cú sốc đường ray mà không cần đáy và không cần thay đổi cấu hình bằng tay
• Chuyển đổi liền mạch:Không có điểm chuyển đổi riêng biệt giữa các chế độ. đặc tính cứng và giảm độ ức chế thay đổi liên tục theo chiều cao dịch chuyển, đảm bảo trơn tru,Hành vi dự đoán trong tất cả các điều kiện vận hành và vận chuyểnCác nhà thiết kế thiết bị không cần phải chỉ định các hệ thống cách ly hoạt động và vận chuyển riêng biệt, đơn giản hóa cả thiết kế cơ khí và quy trình cài đặt / đưa vào sử dụng
• Thiết lập đơn giản hóa:Bởi vì JGX-0240D-6.3A luôn hoạt động trong cả hai chế độ, không có khóa-bốc để loại bỏ sau khi vận chuyển, không có băng thông để loại bỏ,và không có nguy cơ bị hư hỏng thiết bị do bị lãng quên.Các bộ cách ly được lắp đặt tại nhà máy bảo vệ thiết bị thông qua vận chuyển, xử lý, lắp đặt, đưa vào hoạt động và toàn bộ cuộc sống hoạt động

Cơ học giảm bớt không tuyến tính: Phòng ngừa đáy

Các bộ cách ly rung tuyến tính có một điểm dễ bị tổn thương: khi kích thích vượt quá kích thước thiết kế, bộ cách ly sẽ lệch đến giới hạn cơ học của nó và tác động đến việc dừng di chuyển,truyền xung xung trực tiếp đến thiết bị được bảo vệ. JGX-0240D-6.3A loại bỏ chế độ thất bại này thông qua không tuyến tính dựa trên hình học:

• Chứng cứng hình học tiến bộ:Khi các vòng dây thừng bị lệch hướng tới độ dịch chuyển tối đa của chúng, hình học cáp thay đổi theo những cách làm tăng độ cứng hiệu quả.và con đường tải thông qua các dây cáp rào trở nên trực tiếp hơnHiệu ứng hình học này tạo ra một đường cong dịch chuyển lực gia tăng trơn tru gần, nhưng không đạt được, một giới hạn cơ học cứng
• Phân tán năng lượng theo tỷ lệ kích thước:Lực ma sát Coulomb là tỷ lệ thuận với lực bình thường giữa các bề mặt trượt.tăng lực ma sát và do đó năng lượng tiêu tan mỗi chu kỳDưới điều kiện sốc cực đoan, tỷ lệ giảm áp tức thời có thể vượt quá 25%, so với > 15% dưới kích thước rung bình thường
• Tự tập trung phục hồi đàn hồi:Sau bất kỳ sự kiện lệch, năng lượng căng đàn hồi của dây thừng quay lại cách ly chính xác vào vị trí trung lập của nó.và không yêu cầu tái tập trung bằng tay sau một sự kiện sốc. Hành vi tự tập trung này là vốn có của các đặc điểm lò xo kim loại của cáp

JGX-0240D-6.3A Thông số kỹ thuật

Các tùy chọn xử lý bề mặt cho các thanh kẹp

• Anodizing màu trắng (Tiêu chuẩn):Lớp oxit nhôm giải điện, độ dày 515 μm, không dẫn điện, ngoại hình kim loại tự nhiên.
• Anodizing cứng (tùy chọn):Lớp oxit sâu, độ dày 2550 μm, độ cứng bề mặt tăng đáng kể (400500 HV).hoặc các ứng dụng đòi hỏi độ bền cơ học cao hơn tại các giao diện lắp đặt
• Các thanh kẹp thép không gỉ (tùy chọn):Xây dựng hoàn toàn không gỉ cho các vùng phun nước biển, khí quyển nhà máy hóa học hoặc môi trường rửa sạch chất lượng thực phẩm.

Tóm tắt các đặc điểm hiệu suất

• Thời gian mệt mỏi không giới hạn về mặt kim loại hoạt động dưới giới hạn độ bền vật liệu trong điều kiện định giá
• Bảo vệ hai chế độ hoạt động mọi lúc ️ không chuyển chế độ, không có phần cứng khóa, không có thủ tục đặc biệt về vận chuyển
• Dụng dần không tuyến tính ️ bảo vệ quá tải tích hợp mà không có các vật cản bên ngoài hoặc dừng di chuyển
• Không có lướt và không lão hóa không có thư giãn nhớt, không cứng oxy hóa, đặc tính ổn định vô thời hạn
• Phân biệt tất cả các trục đơn vị nhỏ gọn duy nhất xử lý đầu vào nén, cắt và cuộn đồng thời
• Xây dựng chống ô nhiễm môi trường không bị ảnh hưởng bởi hóa chất, nước biển, ozone, tia UV, độ ẩm, phun muối
• Khả năng nhiệt độ rộng ️ hiệu suất đầy đủ từ -40 °C đến +200 °C mà không giảm nhiệt
• Hoạt động không cần bảo trì ️ không có lịch kiểm tra, không bôi trơn, không thay thế bộ phận

Ví dụ ứng dụng trong ngành công nghiệp

Về Xi'an Hoan Microwave Co. Ltd.

Có trụ sở tại Xi'an, Trung Quốc và hoạt động từ năm 2005, Xi'an Hoan đã thành lập mình như một nhà sản xuất chuyên về cách ly rung động và sản phẩm hấp thụ năng lượng.Cơ sở được chứng nhận năm 2015 có hơn 500 nhân viên, bao gồm một bộ phận kỹ thuật hơn 100 chuyên gia tập trung vào phân tích rung động, kỹ thuật vật liệu và phát triển sản phẩm.Dòng sản phẩm của Xi'an Hoan bao gồm các bộ cách ly dây thép, gắn rung, giảm ma sát, ức chế va chạm và bộ lọc LC, phục vụ khách hàng trên toàn bộ tự động hóa nhà máy, kỹ thuật hàng hải, sản xuất điện, hệ thống đường sắt, dịch vụ xây dựng,và các thiết bị chính xác ở hơn 25 quốc gia trên toàn thế giới.

Liên hệ với bộ phận kỹ thuật của chúng tôi ngay hôm nayđể thảo luận về ứng dụng cách ly rung liên tục của bạn, yêu cầu tài liệu hiệu suất mệt mỏi hoặc sắp xếp đánh giá nguyên mẫu của JGX-0240D-6.3A trong điều kiện hoạt động cụ thể của bạn.
