| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-0648D-56A |
| MOQ: | 10 miếng |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |

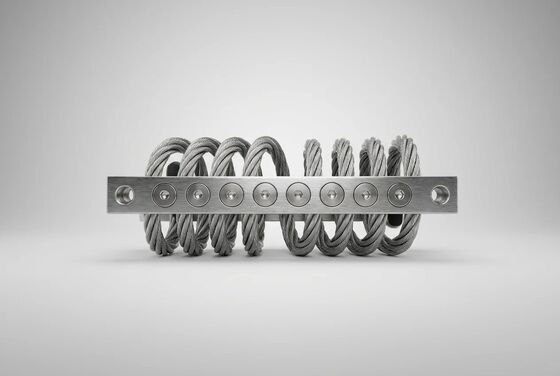

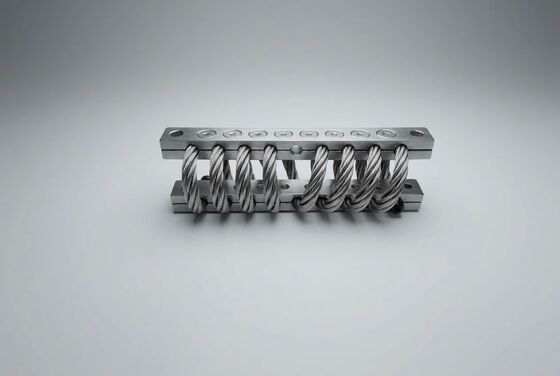

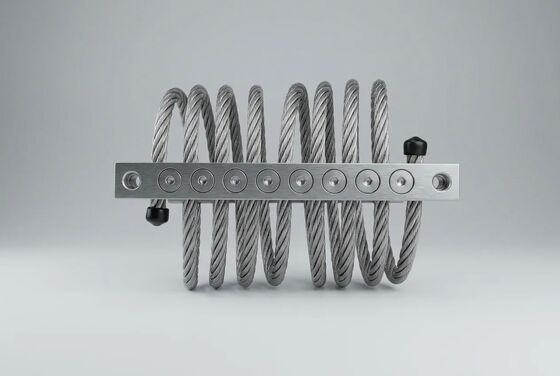

Khi tải máy móc dao động trong quá trình vận hành — các bộ truyền động có tốc độ thay đổi tăng dần thông qua cộng hưởng, thiết bị xử lý hàng loạt thay đổi khối lượng giữa chu kỳ, máy phát điện di động chuyển đổi giữa chế độ vận chuyển và vận hành — đường cong độ cứng lũy tiến phi tuyến tính của JGX-0648D-56A tự điều chỉnh để duy trì khả năng cách ly rung động tối ưu. Đường kính dây cáp 6,4 mm và kích thước nhỏ gọn của nó cũng cho phép cấu hình mảng đa điểm có thể mở rộng cho các gói thiết bị công nghiệp có quy mô lớn.
Bộ cách ly tuyến tính thông thường - lò xo cuộn với tốc độ lò xo cố định, miếng cao su với hợp chất đo độ cứng đơn, ống thổi khí nén với áp suất được điều chỉnh - được thiết kế xung quanh một tải "điểm thiết kế" danh nghĩa. Bước ra ngoài cửa sổ vận hành hẹp đó, hiệu suất cách ly sẽ giảm nhanh chóng: khả năng truyền tải tăng lên, sự cộng hưởng chuyển sang phạm vi tốc độ vận hành và độ rung của cấu trúc sẽ khuếch đại thay vì suy giảm.
JGX-0648D-56A sử dụng cách tiếp cận cơ học khác biệt cơ bản thông quađặc tính độ cứng cứng phi tuyến, một đặc tính nổi bật của hình học dây cáp xoắn ốc. Ở độ lệch thấp (biên độ dao động nhỏ), vòng xoắn dây hoạt động như một lò xo làm mềm, mang lại hiệu quả cách ly cao chống lại các nhiễu loạn tần số cao như tiếng ồn của ổ trục động cơ điện và sự kích thích khi cánh quạt bơm đi qua. Ở những độ lệch lớn hơn (sốc, quá tải nhất thời, khởi động/giảm tốc độ thông qua cộng hưởng), độ cứng chuyển sang chế độ cứng lại, ngăn chặn sự dịch chuyển quá mức trong khi vẫn duy trì dây cáp trong phạm vi đàn hồi của nó.
Phản ứng ở chế độ kép này hoàn toàn thụ động và nội tại - không có bộ điều khiển điện tử, không có cảm biến phản hồi, không có bộ truyền động khí nén hoặc thủy lực. Đây là đặc tính hình học của dây cáp quấn xoắn, được xác nhận và có thể lặp lại ở mọi đơn vị sản xuất.
Đối với các kỹ sư thiết kế và mô phỏng, JGX-0648D-56A có đầy đủbáo cáo đặc tính độ lệch tảibao gồm cả ba hướng lắp tiêu chuẩn (nén dọc, nghiêng 45° và cắt ngang). Tập dữ liệu này — thường là 30–50 điểm đo trên mỗi hướng — cho phép lập mô hình phần tử hữu hạn chính xác của hệ thống cách ly hoàn chỉnh trong ANSYS, Abaqus hoặc COMSOL trước khi cam kết mua sắm.
Thiết bị công nghiệp lớn — thiết bị làm lạnh HVAC có diện tích từ 3–6 mét, bộ xử lý không khí công nghiệp nặng vài trăm kg, tủ biến áp, cụm trượt nhiều máy bơm — không thể cách ly bằng một giá đỡ duy nhất. JGX-0648D-56A được thiết kế dành riêng chotriển khai mảng đa điểm, trong đó 4 đến 24+ thiết bị riêng lẻ được phối hợp để quản lý độ rung đa trục trong khi vẫn duy trì sự liên kết thiết bị chính xác và chia sẻ tải đồng đều.
| Cấu hình | Kích thước mảng | Tổng công suất | Ứng dụng chính |
|---|---|---|---|
| Bốn góc (đối xứng) | 4 đơn vị | Lên tới 224 kg | Máy có dấu chân vuông với trọng tâm cân bằng |
| Chu vi (Hình chữ nhật) | 6–8 đơn vị | Lên tới 448 kg | Khung thiết bị kéo dài với tải trọng cạnh phân bố |
| Lưới (Phân phối) | 9–16 đơn vị | Lên tới 896 kg | Máy móc có diện tích bề mặt lớn và thiết bị ở tầng lửng |
| Khối quán tính (Khối lượng cao) | 12–24+ đơn vị | 1.300+ kg | Nền quán tính bê tông có yêu cầu hạn chế động đất |
Đối với mộtN-thiết bị hỗ trợ mảng gắn kết có tổng khối lượngMvới tọa độ trọng tâm đã biết (ex,ey) so với tâm hình học của mảng, tải trọng tĩnh trên mỗi giá đỡ riêng lẻTôicó tọa độ (xTôi,yTôi) được tính như sau:
FTôi= (M · g / N) + (M · g · ex· yTôi/ Σyj²) + (M · g · ey· xTôi/ Σxj²)
Để có khả năng tương tác giảm chấn và tuổi thọ sử dụng tối ưu, mỗi JGX-0648D-56A trong mảng phải hoạt động giữa30% và 80% tải trọng tĩnh định mức(khoảng 17–45 kg mỗi giá treo theo hướng nén dọc). Các thiết bị được tải dưới 20% công suất định mức có thể cho thấy hiệu quả giảm chấn Coulomb giảm ở biên độ rung thấp, do áp suất tiếp xúc giữa các sợi không đủ để phát triển toàn bộ lực ma sát. Đối với các ứng dụng có sự phân bố tải trọng không đồng đều, có thể chỉ định các mảng kết hợp kết hợp các đường kính dây cáp khác nhau.
Các thiết bị JGX-0648D-56A có thể được định hướng riêng tại từng vị trí mảng để phù hợp với hướng rung chủ đạo tại vị trí đó:
Đối với thiết bị hoạt động ngoài phạm vi tải tiêu chuẩn 0,50–56 kg mỗi lần lắp, việc lắp song song nhiều bộ JGX-0648D-56A tại các điểm gắn riêng lẻ hoặc cấu hình đường kính dây cáp tùy chỉnh có sẵn theo yêu cầu. Hãy liên hệ với nhóm kỹ thuật ứng dụng của chúng tôi về khối lượng thiết bị, kích thước dấu chân, tọa độ trọng tâm và tần số kích thích vượt trội để có đề xuất phù hợp.
| tham số | Giá trị |
|---|---|
| Người mẫu | JGX-0648D-56A |
| Đường kính dây cáp | 6,4 mm |
| Xây dựng sợi | 7 * 19 (tổng cộng 133 dây) |
| Tùy chọn vật liệu | AISI 304 / AISI 316L |
| Phạm vi tải (Nén dọc) | 0,50 – 56 kg mỗi ngàm |
| Phạm vi tải (nghiêng 45°) | 0,35 – 42 kg mỗi ngàm |
| Phạm vi tải (Cắt bên) | 0,25 – 28 kg mỗi lần gắn |
| Tần số tự nhiên (ở tải định mức) | 6 – 8Hz |
| Tỷ lệ giảm chấn nhớt tương đương | 0,10 – 0,20 |
| Khuếch đại động ở mức cộng hưởng | 4.0 |
| Phạm vi nhiệt độ | -40°C đến +150°C |
| Cách ly ở 20 Hz / 30 Hz | ≥ 90% / ≥ 95% |
| Trọng lượng gắn kết | 0,50 – 0,70kg |
| Kích thước / mô-men xoắn dây buộc | M8 (22–25 N·m) / M10 (42–48 N·m) |
Nhóm kỹ thuật ứng dụng của chúng tôi cung cấp miễn phíphân tích hệ thống cách ly trước khi mua sắmdành cho các dự án đủ điều kiện — bao gồm tính toán phân bổ tải mảng đa điểm, tối ưu hóa hướng lắp đặt, khả năng truyền tải được dự đoán so với đường cong tần số và các đề xuất dành riêng cho thiết bị. Thời gian giao sản phẩm tiêu chuẩn: 3–7 ngày làm việc đối với cấu hình kho (AISI 304, mẫu bu lông tiêu chuẩn), 15–25 ngày làm việc đối với số lượng sản xuất hoặc thông số kỹ thuật AISI 316L.
Gửi thông số kỹ thuật thiết bị, bản vẽ GA và điều kiện vận hành của bạn để đánh giá cách ly rung động không bắt buộc.
