JGX-0400D-26A Máy cô lập rung dây thừng dây cáp được căng trước Tiếp tục lô đồng nhất Đường nối điện EMI

Bộ cách ly rung dây cáp JGX-0400D-26A — Nhà máy dự ứng lực với đường nối đất tích hợp

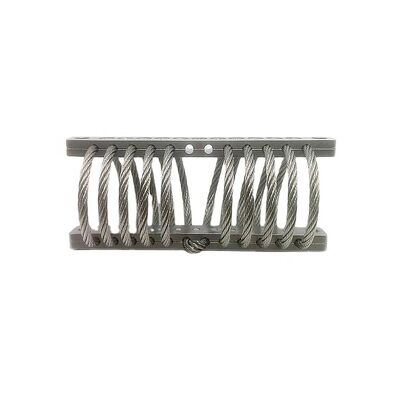

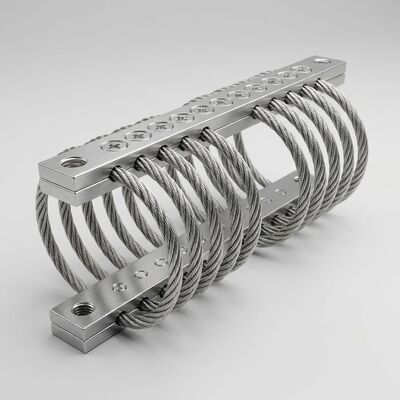

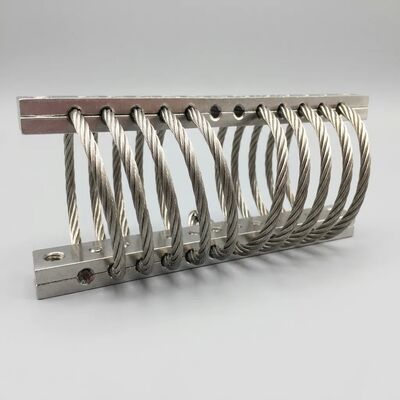

cácJGX-0400D-26Alà thiết bị cách ly rung dây có tải trọng từ trung bình đến nặng được chế tạo trên mộtLõi cáp inox 304 đường kính 4.0mmtheo sự sắp xếp đối xứng 8 vòng, được nhà máy đánh giá caotải trọng tĩnh lên tới 26 kg mỗi lần lắp. Mỗi mặt cắt vòng lặp chứa 133 dây riêng lẻ theo cấu hình sợi 7 * 19, được kẹp giữa các thanh hợp kim nhôm gia công CNC. Đặc điểm nổi bật của mô hình này là nóGiao thức ứng suất trước 100% của nhà máy: mỗi thiết bị được trải qua hơn 100 lần đảo tải ở mức công suất định mức 150% trước khi kiểm tra lần cuối, cố định cấu trúc cáp nhiều dây vào hình dạng vận hành ổn định của nó. Điều này giúp loại bỏ thời gian xử lý tại chỗ thường gặp đối với các giá treo dây cáp chưa được hiệu chuẩn và đảm bảo rằng bất kỳ hai bộ phận nào được lấy từ các lô sản xuất riêng biệt đều sẽ được giao hàng.phản ứng động giống hệt nhau. Ngoài ra, kết cấu hoàn toàn bằng kim loại giúp duy trì tính liên tục về điện từ khung máy đến đế—một yếu tố quan trọng cần cân nhắc đối với vỏ thiết bị điện tử vốn phải duy trì điểm tham chiếu mặt đất thống nhất trên các giao diện cách ly rung.

Sản xuất dự ứng lực và tính nhất quán của lô đồng nhất

Bộ cách ly dây cáp dựa vào ma sát Coulomb giữa các sợi để tiêu tán năng lượng. Khi mới được lắp ráp, các dây riêng lẻ trong mỗi sợi 7*19 vẫn chưa tìm được vị trí ngồi cân bằng của chúng—các khe hở vi mô và sự phân bổ áp suất tiếp xúc không đồng đều khiến hàng trăm chu kỳ vận hành đầu tiên xuất hiện.độ cứng trôi và giảm xóc thay đổi. JGX-0400D-26A giải quyết vấn đề này tại nguồn:

• Giao thức tải trước tại nhà máy:Mỗi bộ cách ly được gắn trên thiết bị cố định thử nghiệm thủy lực-phụ trợ và chịu tối thiểu 100 chu kỳ dịch chuyển hình sin ở mức ±60% độ lệch định mức tối đa, tương ứng với khoảng 150% tải định mức. Quá tải được kiểm soát này buộc mọi sợi dây phải chuyển sang trạng thái tiếp xúc ma sát ổn định—cùng trạng thái mà cuối cùng nó sẽ đạt được sau nhiều tuần vận hành tại hiện trường, nhưng đạt được trong vài phút dưới sự kiểm soát của phòng thí nghiệm
• Cổng chiều sau chu kỳ:Sau khi dự ứng lực, mỗi thiết bị sẽ trải qua quá trình kiểm tra đo tọa độ trong đó chiều cao tự do, tính đối xứng vòng và độ phẳng của thanh lắp được xác minh dựa trên các giá trị tham chiếu chính. Khoảng chấp nhận là ±0,3 mm trên tất cả các kích thước tới hạn. Các đơn vị nằm ngoài phạm vi cho phép sẽ được tái chế hoặc loại bỏ—chúng không bao giờ đạt đến mức tồn kho
• Xác thực hàng loạt thống kê:Từ mỗi lô sản xuất 100 chiếc, một mẫu ngẫu nhiên gồm 5 bộ cách ly trải qua quá trình mô tả đặc tính động đầy đủ trên bàn lắc có kiểm soát. Tần số tự nhiên (mục tiêu 6–12 Hz, phụ thuộc vào tải), tỷ lệ giảm chấn (tối thiểu 15%) và khả năng truyền khi cộng hưởng được đo và ghi lại. Hệ số biến thiên giữa các mẫu được duy trì dưới 3%, cho phép các nhà thiết kế thiết bị chỉ định một mã số bộ phận duy nhất với độ tin cậy rằng hiệu suất tại hiện trường sẽ đồng đều
• Truy xuất nguồn gốc cá nhân:Mỗi bộ cách ly nhận được một mã lô được khắc bằng laser liên kết với dữ liệu chu trình ứng suất trước cụ thể và hồ sơ kiểm tra kích thước của nó. Đối với khách hàng trong các ngành được quản lý, khả năng truy xuất nguồn gốc đầy đủ này hỗ trợ các yêu cầu kiểm toán và các giao thức phân tích lỗi

Tích hợp nối đất điện và che chắn EMI/RFI vốn có

Bao bì thiết bị điện tử gây ra xung đột dai dẳng: cách ly rung động yêu cầu tách rời cơ học giữa khung thiết bị và cấu trúc lắp đặt, nhưng khả năng tương thích điện từ đòi hỏi phải nối đất liên tục, có trở kháng thấp giữa hai bề mặt giống nhau. Bộ cách ly đàn hồi tạo ra một mạch hở phải được bắc cầu bằng dây nối đất chuyên dụng—bổ sung các bộ phận, nhân công và các chế độ hư hỏng tiềm ẩn. JGX-0400D-26A giải quyết vấn đề này thông qua cấu trúc hoàn toàn bằng kim loại:

• Đường dẫn cơ học:Dây cáp thép không gỉ 304 duy trì tiếp xúc trực tiếp giữa kim loại với kim loại với các thanh kẹp nhôm ở cả giao diện lắp trên và dưới. Mặc dù điện trở suất lớn của thép không gỉ (khoảng 7,2*10⁻⁷ Ω·m) hạn chế khả năng của đường dẫn này như một dây dẫn dòng điện sự cố chính, nhưng nó cung cấp nhiều tính liên tục hơn để ngăn chặn các điều kiện trên mặt đất nổi kết hợp nhiễu chuyển đổi điện dung thành các giai đoạn đầu vào tương tự nhạy cảm và đầu vào ADC
• Bề mặt tiếp đất của miếng đệm EMI:Bề mặt phẳng được gia công của mỗi thanh kẹp cung cấp một mặt phẳng lắp đặt lý tưởng cho các miếng đệm EMI dẫn điện—lưới thép dệt, chốt ngón tay hoặc cấu hình chất đàn hồi dẫn điện. Miếng đệm nén giữa thanh cách ly và tường bao, duy trì tính liên tục của lồng Faraday mà nếu không sẽ bị phá vỡ bởi khe hở vật lý trên giao diện cách ly. Không cần jumper liên kết riêng biệt
• Khả năng tương thích điện:Cặp vật liệu từ thép không gỉ đến nhôm, kết hợp với bề mặt được đánh bóng bằng điện giúp loại bỏ sắt tự do khỏi bề mặt dây, chống lại sự ăn mòn điện trong mọi điều kiện khí quyển công nghiệp và hàng hải thông thường. Đối với các ứng dụng yêu cầu cách ly điện hoàn toàn thay vì liên tục, các thanh kẹp có thể được chỉ định bằng anodizing cứng—hãy liên hệ với nhóm ứng dụng của chúng tôi để thảo luận về chiến lược nối đất cụ thể của bạn

Độ dẫn nhiệt & Lão hóa bằng nhiệt

Nhiệt độ là tác nhân chủ yếu làm tăng tốc độ phân hủy polyme. Mối quan hệ Arrhenius chỉ ra rằng cứ tăng 10°C thì tốc độ lão hóa oxy hóa nhiệt ở chất đàn hồi sẽ tăng gấp đôi. Trong thực tế, giá đỡ cao su được định mức bền trong 5 năm ở nhiệt độ 25°C có thể hỏng trong vòng chưa đầy 6 tháng ở 85°C—nhiệt độ dễ dàng đạt được bên trong vỏ máy móc công nghiệp, tủ ngoài trời tiếp xúc với năng lượng mặt trời và các ngăn liền kề với động cơ. JGX-0400D-26A về mặt cấu trúc không có khả năng ở chế độ lỗi này:

• Đường dẫn nhiệt kim loại:Thép không gỉ 304 có độ dẫn nhiệt khoảng 16 W/m·K. Mặc dù khiêm tốn so với nhôm (205 W/m·K) hoặc đồng (401 W/m·K), nhưng đây vẫn là cao hơn hai bậc so với mức 0,1–0,3 W/m·K điển hình của các hợp chất cao su chứa đầy. Lõi dây cáp có chức năng như một cầu nhiệt phân tán, dẫn nhiệt từ mặt bích lắp thiết bị vào cấu trúc đế thay vì giữ nhiệt ở bề mặt tiếp xúc
• Độ ổn định toàn dải:Phạm vi hoạt động định mức của bộ cách ly trải dài liên tục từ -40°C đến +200°C mà không giảm công suất. Trong toàn bộ phạm vi này, sự thay đổi độ cứng động nhỏ hơn 8% - hoàn toàn do sự phụ thuộc nhỏ vào nhiệt độ của mô đun đàn hồi bằng thép không gỉ. Để so sánh, một hợp chất cao su tự nhiên điển hình cứng hơn 300–500% khi được làm lạnh từ 25°C xuống -30°C
• Không có con đường phân hủy polymer:Không có liên kết đôi carbon-carbon để oxy hóa, không có phân tử chất dẻo di chuyển, không có cầu lưu huỳnh liên kết ngang để sắp xếp lại dưới tác dụng của nhiệt. Lớp thụ động crom oxit trên bề mặt thép không gỉ ổn định về mặt nhiệt động và tự giới hạn ở độ dày 2–5 nm. Sau một thập kỷ hoạt động liên tục ở 150°C, các đặc tính cơ học của bộ cách ly không thể phân biệt được với trạng thái nguyên bản của nó

Dữ liệu kỹ thuật JGX-0400D-26A

Môi trường ứng dụng

• Trạm cơ sở viễn thông các đơn vị vô tuyến từ xa và phân phối điện
• Tủ biến tần năng lượng tái tạo và thùng lưu trữ pin
• Bảng điều khiển biến tần công nghiệp và trung tâm điều khiển động cơ
• Nhà thiết bị tín hiệu đường sắt và màn hình hiển thị thông tin sân ga
• Bảng điều khiển điện tử cầu hàng hải và giá đỡ bộ xử lý điều hướng
• Dụng cụ phân tích trong phòng thí nghiệm và hệ thống đo lường chính xác

Hỗ trợ kỹ thuật WNRLN

WNRLN sản xuất JGX-0400D-26A theoISO 9001:2015hệ thống chất lượng được chứng nhận. Mỗi lô hàng đều bao gồm tài liệu tóm tắt kiểm tra lô. Nhóm kỹ thuật ứng dụng của chúng tôi cung cấp đánh giá cấu hình lắp đặt miễn phí—hãy gửi cho chúng tôi khối lượng thiết bị, tọa độ trọng tâm, điểm lắp có sẵn và hồ sơ môi trường rung động của bạn và chúng tôi sẽ gửi lại lựa chọn bộ cách ly được đề xuất cùng với các đường cong truyền tải dự đoán trong vòng hai ngày làm việc.Liên hệ với chúng tôi ngay hôm nayđể thảo luận về các yêu cầu dự án của bạn hoặc yêu cầu các mẫu đánh giá.
