| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-0480D-61A |
| MOQ: | 10 miếng |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |
Được thiết kế với công nghệ giảm chấn ma sát vi mô giữa các sợi, JGX-0480D-61A mang lại khả năng giảm rung không cần bảo trì cho các thiết bị công nghiệp hoạt động trong môi trường đòi hỏi khắt khe. Cấu trúc hoàn toàn bằng thép không gỉ đảm bảo khả năng chống ăn mòn trong suốt thời gian sử dụng.

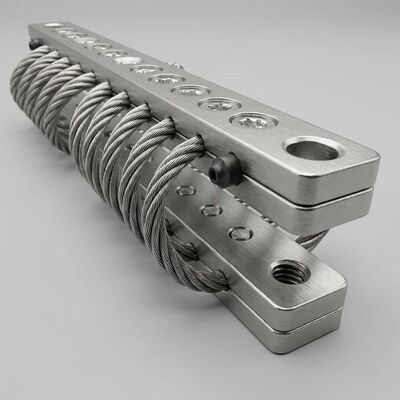

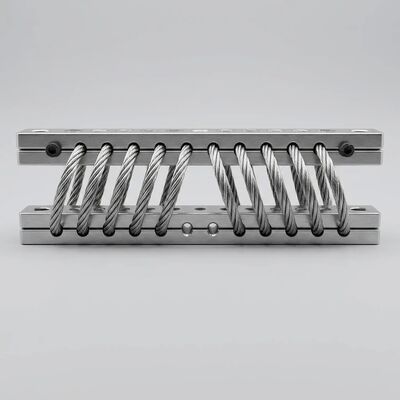

Cốt lõi của JGX-0480D-61A là một bộ phận dây cáp xoắn ốc được chế tạo từ nhiều sợi dây thép không gỉ có độ bền kéo cao. Khi rung động cơ học truyền qua ngàm, các sợi riêng lẻ sẽ trượt vào nhau ở cấp độ vi mô. Cái nàyGiảm chấn Coulomb (ma sát khô)cơ chế chuyển đổi động năng thành năng lượng nhiệt cấp thấp — mà không cần chất lỏng thủy lực, hợp chất đàn hồi hoặc hệ thống điều khiển chủ động.
Ba yếu tố xác định hiệu suất giảm xóc:
Không giống như các bộ giảm chấn nhớt bị rò rỉ chất lỏng và sự thay đổi độ nhớt phụ thuộc vào nhiệt độ, hệ thống giảm chấn hoàn toàn bằng kim loại trong JGX-0480D-61A vẫn ổn định từ-70°C đến +260°Cvà không cần bảo trì trong suốt tuổi thọ thiết kế của nó.
JGX-0480D-61A được sản xuất từThép không gỉ AISI 304theo tiêu chuẩn, vớiAISI 316Lcó sẵn cho việc lắp đặt giàu clorua và khí quyển biển. Mọi thành phần kim loại — dây cáp, thanh kẹp, giá đỡ và ốc vít — đều có chung loại vật liệu để loại bỏ nguy cơ ăn mòn điện.
| Thành phần | Lớp tiêu chuẩn | Lớp tùy chọn | Hoàn thiện bề mặt |
|---|---|---|---|
| dây xoắn ốc | AISI 304 | AISI 316L | Thụ động & đánh bóng bằng điện |
| Thanh kẹp | AISI 304 | AISI 316L | thụ động |
| Đế gắn | AISI 304 | AISI 316L | thụ động |
| Chốt | A2-70 SS | A4-80 SS | thụ động |
Chiến lược vật liệu này cho phép JGX-0480D-61A chịu đượcquy trình rửa trôi áp suất caophổ biến trong phòng sạch chế biến thực phẩm, dược phẩm và chất bán dẫn. Việc tiếp xúc với các chất tẩy rửa ăn da thông thường (dung dịch natri hydroxit lên đến 5%, chất khử trùng amoni bậc bốn) và chất khử trùng oxy hóa (axit peracetic, hơi hydro peroxide) không ảnh hưởng đến tính toàn vẹn cấu trúc hoặc hiệu suất giảm xóc.
Mỗi lô sản xuất JGX-0480D-61A đều trải qua quy trình xác minh đa điểm:
Chứng nhận:Hệ thống quản lý chất lượng ISO 9001:2015. Tài liệu tuân thủ sản phẩm có sẵn để đánh dấu CE (Chỉ thị Máy móc của EU 2006/42/EC) và RoHS (2011/65/EU). Kiểm tra trình độ địa chấn theo IBC 2024 và ASCE 7-22 được cung cấp theo yêu cầu của dự án.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Người mẫu | JGX-0480D-61A |
| Đường kính dây cáp | 4,8 mm |
| Xây dựng sợi | 7 * 19 (7 sợi, mỗi sợi 19 dây) |
| Chất liệu (Tiêu chuẩn) | Thép không gỉ AISI 304 |
| Chất liệu (Tùy chọn) | Thép không gỉ AISI 316L |
| Tải tĩnh định mức (Nén) | 0,45 – 61 kg mỗi ngàm |
| Tải tĩnh định mức (Gắn 45°) | 0,30 – 45 kg mỗi ngàm |
| Tải tĩnh định mức (bên) | 0,20 – 30 kg mỗi lần gắn |
| Tần số tự nhiên (ở tải định mức) | 6 – 8Hz |
| Tỷ lệ giảm chấn tương đương | 0,10 – 0,20 |
| Khuếch đại động ở mức cộng hưởng | 4.0 |
| Phạm vi nhiệt độ hoạt động | -70°C đến +260°C |
| Hiệu suất cách ly (ở 20 Hz) | ≥ 90% độ rung |
| Trọng lượng gắn kết (Xấp xỉ) | 0,35 – 0,50kg |
| Kích thước bu lông gắn | M6 hoặc M8 (dành riêng cho ứng dụng) |
| Cuộc sống thiết kế | Hơn 20 năm (được tải đúng cách, trong nhà/ngoài trời) |
Mỗi bộ cách ly JGX-0480D-61A được chế tạo trên các trạm tạo dây cáp được điều khiển bằng CNC để duy trì bước xoắn và đường kính trong phạm vi dung sai ± 0,3 mm. Cấu hình rãnh của thanh kẹp được gia công để phù hợp với hình dạng xoắn của dây, đảm bảo áp lực tiếp xúc đồng đều dọc theo toàn bộ chiều dài kẹp - điều này rất quan trọng để đảm bảo hiệu suất giảm chấn nhất quán giữa các đơn vị.
Các điểm kiểm tra trong quá trình kiểm tra bao gồm:
JGX-0480D-61A đại diện cho bộ cách ly dây cáp hàng đầu dành cho các kỹ sư yêu cầudữ liệu hiệu suất được ghi lại,truy xuất nguồn gốc vật liệu, Vàđộ tin cậy lâu dàitrong các cài đặt nhạy cảm với rung động. Cơ chế giảm chấn ma sát vi mô giữa các sợi của nó mang lại lợi thế cơ bản so với các lựa chọn thay thế bằng vật liệu đàn hồi: không từ biến, không thoát khí và không cần bảo trì trong nhiều thập kỷ hoạt động liên tục.
Hãy yêu cầu bảng dữ liệu, mô hình CAD 3D hoặc đường cong độ lệch tải tùy chỉnh cho ứng dụng của bạn ngay hôm nay.
