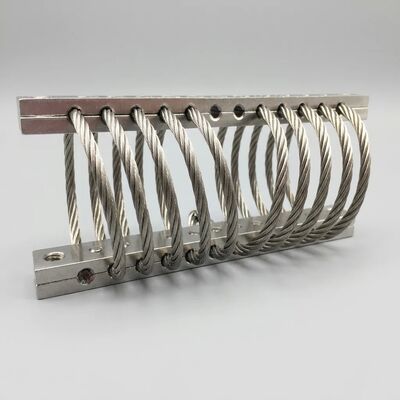

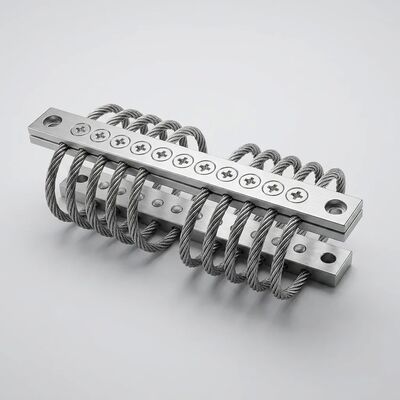

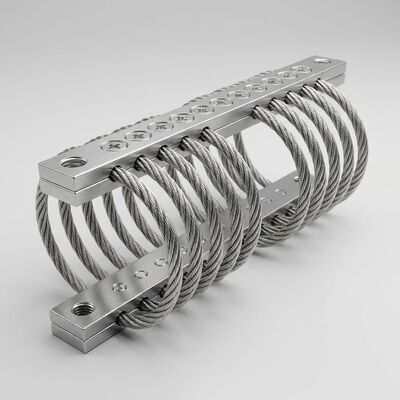

JGX-0320D-17A Máy cách ly rung dây thép Tỷ lệ tải trọng cao Thiết kế nhỏ gọn Lắp đặt đa hướng

Bộ cách ly rung dây cáp JGX-0320D-17A — Giải pháp giảm chấn hiệu suất cao nhỏ gọn

cácJGX-0320D-17Alà bộ cách ly rung dây cáp được cấu hình chính xác, được thiết kế đặc biệt cho các hệ thống lắp đặt có không gian hạn chế đòi hỏi khả năng giảm sốc tối đa. Được xây dựng xung quanh 6 vòngThép không gỉ 304lõi cáp có đường kính dây 3,2mm, bộ cách ly này mang lạikhả năng chịu tải 0,5–15 kg mỗi giá đỡtrong khi chiếm thể tích vỏ tối thiểu - kết quả trực tiếp của việc tối ưu hóa hình dạng cuộn dây và khoảng cách kẹp để tối đa hóa hiệu quả giảm chấn trên mỗi đơn vị khối lượng.

Tỷ lệ tải trên trọng lượng cao cho không gian nhỏ gọn

Các giá đỡ đàn hồi thông thường và bộ cách ly lò xo cuộn cân bằng giữa mức tải trọng và kích thước vật lý: chúng hỗ trợ càng nhiều trọng lượng thì chúng càng trở nên lớn hơn. JGX-0320D-17A phá vỡ hạn chế này. Kiến trúc dây cáp của nó đạt được mộttỷ lệ giảm xóc ≥15%đồng thời trên cả ba trục tịnh tiến, với mộtdải tần số tự nhiên 8–15 Hz, tất cả đều nằm trong một thành phần có trọng lượng dưới 200 gam. Mật độ hiệu suất này giúp có thể tích hợp khả năng chống rung toàn phổ vào các khoang điện tử hàng không, cụm gimbal UAV, thiết bị y tế chính xác và bộ điều khiển công nghiệp nhỏ gọn — các ứng dụng trong đó mỗi milimet khoảng trống và mỗi gam trọng tải đều quan trọng.

Đã được chứng minh trong thử nghiệm phá hủy

Mỗi lô sản xuất của JGX-0320D-17A đều được xác nhận thông quagiao thức thử nghiệm phá hủy tăng tốcđẩy các bộ cách ly đến giới hạn cơ học cuối cùng của chúng. Kiểm tra bao gồm:

• Tải kéo cuối cùng đến thất bạitrên lõi dây cáp, xác nhận giới hạn an toàn vượt xa khả năng định mức
• Kiểm tra độ mỏi theo chu kỳvượt quá 10⁶ đảo chiều tải ở mức dịch chuyển định mức tối đa, với sự suy giảm hệ số giảm xóc được đo ở mức <5% trong suốt vòng đời
• Khả năng sống sót xung sốcdưới dạng sóng đầu vào nửa hình sin và răng cưa, xác minh rằng gia tốc truyền cực đại vẫn ở dưới ngưỡng thiết kế ngay cả sau khi lặp lại các sự kiện g cao
• Chống ăn mòn phun muốitheo thử nghiệm phun muối trung tính (NSS) ISO 9227, xác nhận lớp hoàn thiện bằng thép không gỉ 304 được đánh bóng điện hóa duy trì tính toàn vẹn về cấu trúc sau hơn 96 giờ tiếp xúc

Báo cáo thử nghiệm của bên thứ ba được cung cấp theo yêu cầu, cung cấp khả năng truy xuất nguồn gốc đầy đủ từ số nhiệt nguyên liệu thô cho đến thử nghiệm nghiệm thu cuối cùng.

Gắn đa hướng và định hướng độc lập

Hình dạng dây xoắn ốc 6 vòng đối xứng vốn cóđa hướng. Không giống như bộ giảm chấn một trục chỉ bảo vệ một trục, JGX-0320D-17A làm giảm năng lượng rung như nhau bất kể hướng đầu vào - dọc, ngang, dọc hoặc bất kỳ sự kết hợp nào. Các mặt bích lắp chấp nhậnBu lông xuyên M6và có thể được lắp đặt ở mọi góc (0°, 45°, 90°, đảo ngược) mà không làm thay đổi đường cong phản ứng động của bộ cách ly. Sự độc lập về định hướng này giúp loại bỏ nhu cầu sử dụng công cụ căn chỉnh phụ trợ, giảm nhân công lắp đặt và đảm bảo khả năng bảo vệ nhất quán trong các thiết bị được triển khai tại hiện trường nơi không thể đảm bảo hướng lắp đặt chính xác.

Thông số kỹ thuật trong nháy mắt

Ứng dụng điển hình

• Vỏ bọc hệ thống điện tử hàng không vũ trụ và máy ghi dữ liệu chuyến bay
• Gimbal máy ảnh UAV và nền tảng ổn định tải trọng
• Hộp vận chuyển thiết bị chẩn đoán và hình ảnh y tế
• Bộ điều khiển CNC công nghiệp và dụng cụ đo lường chính xác
• Màn hình điều hướng và điện tử hàng hải
• Tủ thông tin tín hiệu và đường ray đường sắt

Tại sao lấy nguồn từ WNRLN?

WNRLN hoạt động theoISO 9001:2015quản lý chất lượng được chứng nhận với khả năng truy xuất nguồn gốc lô nguyên liệu đầy đủ. Mỗi JGX-0320D-17A đều có chứng chỉ kiểm tra hàng loạt tóm tắt các số liệu hiệu suất động chính. Nhóm kỹ thuật của chúng tôi cung cấp đánh giá ứng dụng miễn phí — hãy gửi cho chúng tôi khối lượng thiết bị, giới hạn đường bao và hồ sơ môi trường rung động của bạn và chúng tôi sẽ đề xuất miễn phí cấu hình bộ cách ly tối ưu.Liên hệ với chúng tôi ngay hôm nayđể yêu cầu một mẫu hoặc thảo luận về các yêu cầu cách ly cụ thể của bạn.
