Place of Origin:
China
Hàng hiệu:
Hoan
Model Number:
JGX-1278A-154A
Băng hình
Băng hình
Băng hình

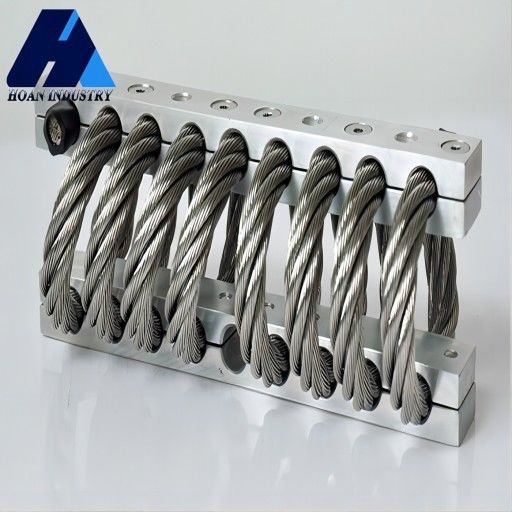

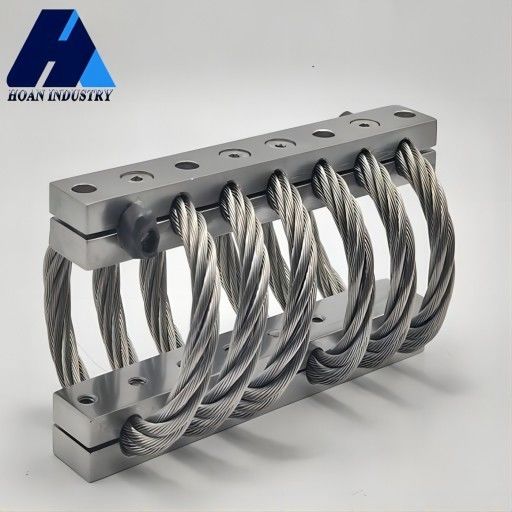

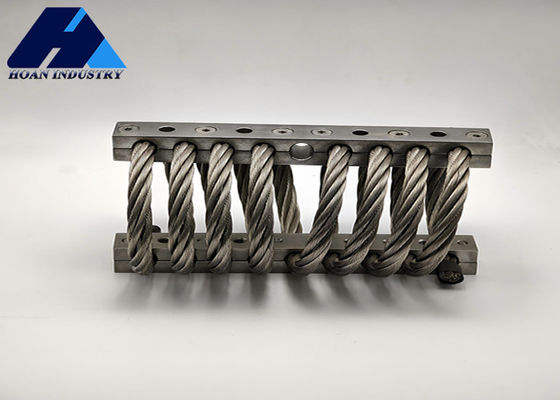

Dòng JGX-1278A
Bộ giảm chấn rung dây cáp thép dòng JGX-1278A của Xi'an Hoan Microwave xem xét đầy đủ tính thực tế kỹ thuật và tối ưu hóa hiệu suất trong thiết kế của chúng.
Lõi dây cáp thép: Dây cáp thép không gỉ hiệu suất cao với các thông số kỹ thuật cụ thể được quấn chính xác với lực căng trước được tính toán. Thành phần cốt lõi này xác định hiệu suất cách ly rung (độ cứng, giảm chấn, tuổi thọ mỏi). Cấu trúc sợi đảm bảo các đặc tính biến dạng tải phi tuyến và giảm chấn cao.
Cấu trúc kết nối kim loại: Cả hai đầu của dây cáp thép đều được neo chắc chắn vào các đầu nối kim loại (chẳng hạn như tấm đế và tấm lắp). Các đầu nối này, thường được làm bằng thép hợp kim hoặc hợp kim nhôm có độ bền cao với xử lý bề mặt chống ăn mòn, cung cấp các giao diện lắp đặt đáng tin cậy và hỗ trợ kết cấu. Thiết kế kết nối đảm bảo truyền tải tải hiệu quả và ổn định tổng thể.
Tính nhỏ gọn và nhẹ: Cấu trúc được tối ưu hóa để giảm thiểu thể tích và trọng lượng trong khi vẫn đáp ứng các yêu cầu chịu tải và cách ly rung, tạo điều kiện thuận lợi cho việc lắp đặt trong các thiết bị bị hạn chế về không gian.
Tiêu chuẩn hóa và tuần tự hóa: Dòng JGX-1278A bao gồm nhiều thông số kỹ thuật khác nhau bao gồm các phạm vi tải khác nhau để đáp ứng các trọng lượng thiết bị và nhu cầu cách ly rung khác nhau. Thiết kế tiêu chuẩn hóa đơn giản hóa việc lựa chọn, lắp đặt và bảo trì.
Thiết kế cấu trúc tỉ mỉ này đảm bảo độ ổn định và độ bền của bộ giảm chấn rung trong quá trình sử dụng lâu dài.
Đường cong tải tĩnh
| Không | Mô hình |
Tải tĩnh tối đa (kg) |
Độ lệch tối đa (mm) |
Kv(Rung) (KN/m) |
Ks(Sốc) (KN/m) |
| 1 | JGX-1278A-370A | 370 | 32.0 | 954 | 471 |
| 2 | JGX-1278A-310A | 310 | 38.1 | 708 | 333 |
| 3 | JGX-1278A-292A | 292 | 43.2 | 613 | 278 |
| 4 | JGX-1278A-235A | 235 | 48.8 | 457 | 196 |
| 5 | JGX-1278A-199A | 199 | 59.9 | 340 | 137 |
| 6 | JGX-1278A-176A | 176 | 74.7 | 261 | 96 |
| 7 | JGX-1278A-154A | 154 | 85.9 | 207 | 74 |
| 8 | JGX-1278A-122A | 122 | 102.6 | 148 | 49 |
| Không | Mô hình |
Tải tĩnh tối đa (kg) |
Độ lệch tối đa (mm) |
Kv(Rung) (KN/m) |
Ks(Sốc) (KN/m) |
| 1 | JGX-1278A-370A | 263.2 | 44.7 | 539 | 236 |
| 2 | JGX-1278A-310A | 220.1 | 52.8 | 398 | 168 |
| 3 | JGX-1278A-292A | 208.8 | 61.0 | 349 | 138 |
| 4 | JGX-1278A-235A | 165.7 | 68.6 | 259 | 98 |
| 5 | JGX-1278A-199A | 143.0 | 84.8 | 193 | 68 |
| 6 | JGX-1278A-176A | 124.8 | 105.7 | 147 | 49 |
| 7 | JGX-1278A-154A | 109.0 | 121.9 | 117 | 37 |
| 8 | JGX-1278A-122A | 84.0 | 144.8 | 83 | 25 |
| Không | Mô hình |
Tải tĩnh tối đa (kg) |
Độ lệch tối đa (mm) |
Kv(Rung) (KN/m) |
Ks(Sốc) (KN/m) |
| 1 | JGX-1278A-370A | 299.6 | 33.0 | 294 | 294 |
| 2 | JGX-1278A-310A | 174.8 | 40.1 | 207 | 207 |
| 3 | JGX-1278A-292A | 158.9 | 45.2 | 173 | 173 |
| 4 | JGX-1278A-235A | 122.6 | 50.8 | 121 | 121 |
| 5 | JGX-1278A-199A | 81.7 | 56.9 | 81 | 81 |
| 6 | JGX-1278A-176A | 61.3 | 77.7 | 60 | 60 |
| 7 | JGX-1278A-154A | 45.4 | 90.9 | 46 | 46 |
| 8 | JGX-1278A-122A | 29.5 | 107.7 | 30 | 30 |

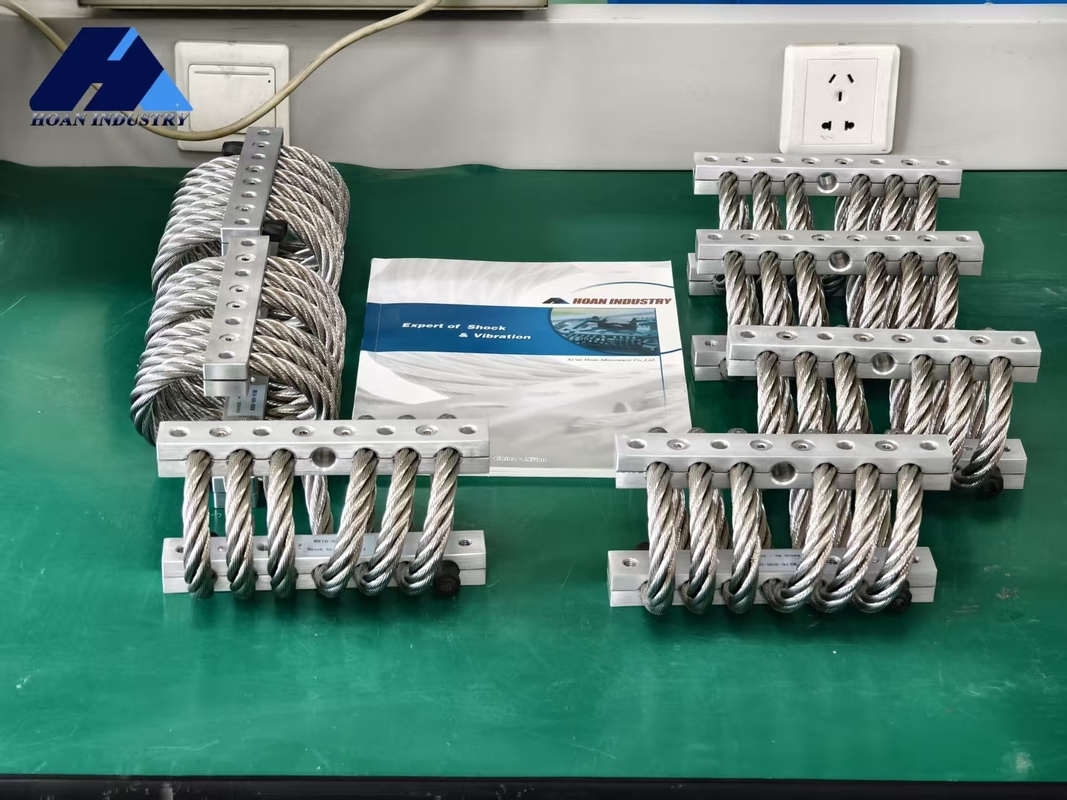

Ảnh của khách hàng
Ứng dụng sản phẩm
| Ứng dụng | Thiết bị điển hình | Bảo vệ khỏi | Ưu điểm vận hành |
| Trên tàu |
Thiết bị điện tử, Máy tính, Máy móc |
Vụ nổ, Rung động vốn có, Bão | Tuổi thọ cao, Không cần bảo trì, Nhiệt độ khắc nghiệt, Chống ăn mòn, Bảo vệ tất cả các trục |
| Xe địa hình | Thiết bị đo đạc, Máy phát điện, Thiết bị điện tử | Địa hình gồ ghề, Điều kiện đường xá kém, Va chạm | Tuổi thọ cao, Không cần bảo trì, Nhiệt độ khắc nghiệt, Ozone, Phóng xạ, Bức xạ UV |
| Container vận chuyển | Quang học, Dụng cụ, Tên lửa, Thiết bị điện tử | Vận chuyển, Xử lý thả rơi, Bốc/Dỡ hàng | Tuổi thọ cao, Không cần bảo trì, Tiếp xúc với độ ẩm, Sử dụng lặp đi lặp lại |
| Máy bay | Thiết bị điện tử, Máy tính | Thao tác G cao, Tiếp đất khó, Không khí hỗn loạn | Nhiệt độ và độ cao khắc nghiệt, Nhẹ |
| Thiết bị công nghiệp | Máy ly tâm, Máy sấy, Máy bơm | Tải trọng động không cân bằng, Búa chất lỏng, Rung động vốn có, Yếu điểm nền móng | Tuổi thọ cao, Không cần bảo trì, Môi trường ăn mòn |
| Thiết bị quân sự | Điều khiển máy tính, Thiết bị điện tử | Địa hình gồ ghề, Vận chuyển đường sắt, Vận chuyển | Không cần bảo trì, Nhiệt độ khắc nghiệt, Vụ nổ gần đó |
| Thiết bị y tế | Thiết bị cơ khí cần thiết để chăm sóc bệnh nhân | Rung động từ các bộ phận chuyển động, Xe đẩy di động - Sốc vận chuyển | Không cần bảo trì, Không thoát khí, Có thể khử trùng |
| Ống khói | Ống khói, Máy lọc khí, Thiết bị đo lường | Gió gây ra tần số cộng hưởng, Khí thải gây ra nhiễu loạn gần máy lọc khí, v.v. | Không cần bảo trì, Nhiệt độ khắc nghiệt, Môi trường ăn mòn |
