JGX-0400D-31.5A Máy cô lập rung dây thừng không tuyến tính độ đàn hồi thả vào thay thế máy giảm áp tạo mẫu nhanh

JGX-0400D-31.5A — Bộ cách ly dây có độ đàn hồi phi tuyến tính với khả năng thay thế thả vào và tạo mẫu nhanh trong 7 ngày

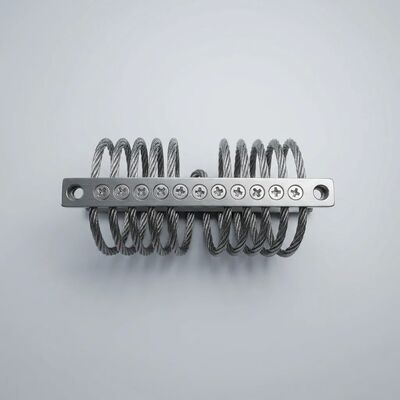

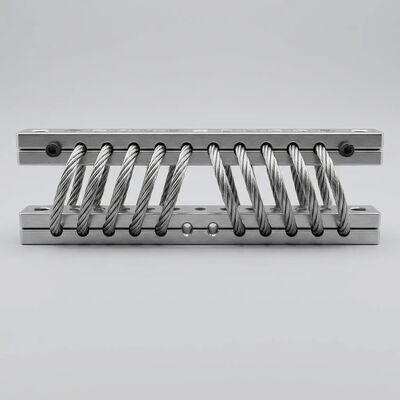

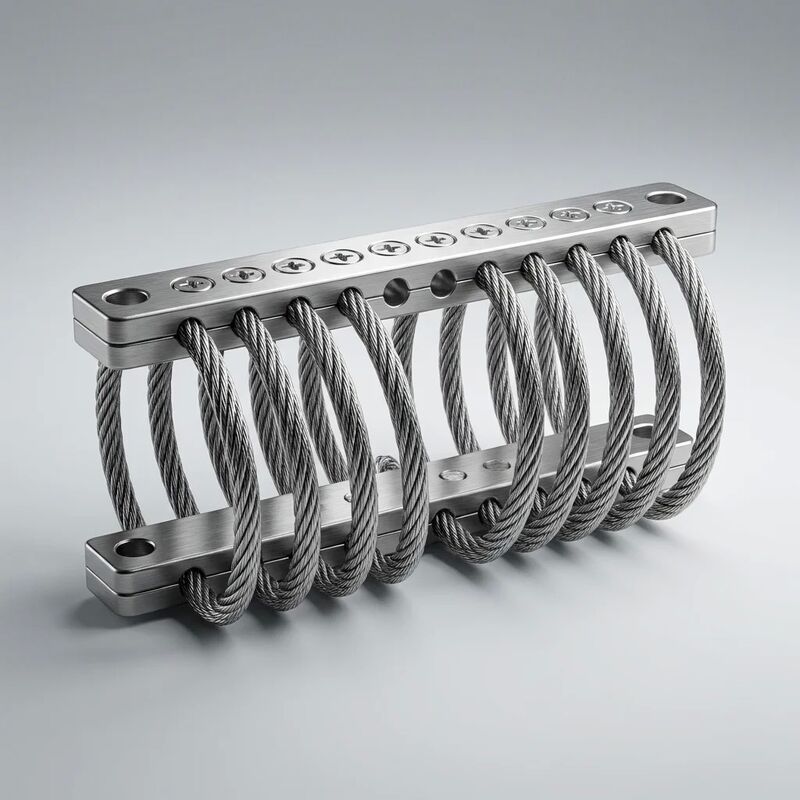

cácJGX-0400D-31.5Abởi Xi'an Hoan Khai thác lò vi sóngđộ đàn hồi phi tuyến tínhđể mang lại hiệu suất cách ly mà các loại lò xo tuyến tính hoặc giá đỡ cao su không thể đạt được. Dây cáp 304 bằng thép không gỉ 4.0mm (cấu trúc 7 * 19, cuộn dây đối xứng 8 cuộn) được giữ trong các thanh hợp kim nhôm 6061-T6 với mộtGiao diện stud ren loại D M10, cung cấp đường dẫn thay thế trực tiếp phù hợp với hình thức cho bộ cách ly cao su hình trụ đã cũ. Xếp hạng choTải trọng nén tĩnh 31,5 kg, JGX-0400D-31.5A được hỗ trợ bởiChương trình tạo mẫu nhanh 7 ngày làm việcdành cho hình dạng thanh tùy chỉnh, xếp hạng tải thay thế và cấu hình lắp đặt không chuẩn.

Dữ liệu kỹ thuật & kích thước

Hiểu về độ co giãn phi tuyến tính - Lợi thế về mặt kỹ thuật

Bộ cách ly tuyến tính - lò xo cuộn, xi lanh cao su, miếng đệm đàn hồi - tuân theo Định luật Hooke: lực tỷ lệ thuận với độ dịch chuyển (F = kx). Điều này buộc phải thỏa hiệp về mặt kỹ thuật: một lò xo mềm cách ly rung động tốt nhưng bị lệch quá mức khi bị sốc; lò xo cứng hạn chế độ lệch chấn động nhưng truyền rung động trực tiếp vào kết cấu.

JGX-0400D-31.5A củaHình học dây xoắn ốc 8 cuộntạo ra một phản ứng khác về cơ bản - độ cứng tăng dần, phụ thuộc vào biên độ không thể được mô tả bằng một hằng số lò xo:

Vùng I: Độ uốn đàn hồi (0–2 mm, ~10 N/mm)

Ở biên độ thấp điển hình của rung động thiết bị quay liên tục (0,1–2,0 mm từ đỉnh đến đỉnh), các sợi dây riêng lẻ uốn cong đàn hồi trong phạm vi tuyến tính của chúng. Độ cứng thấp — khoảng 10 N/mm khi nén — mang lại khả năng cách ly hiệu quả với độ suy giảm > 90% trên mức kích thích 20 Hz. Đây là chế độ mà bộ cách ly dành > 99% thời gian hoạt động để bảo vệ thiết bị chính xác khỏi rung động tần số cao tinh tế nhưng có hại.

Vùng II: Tương tác Coulomb (2–6 mm, ~22 N/mm)

Khi biên độ tăng đến phạm vi xung kích vừa phải, độ dịch chuyển tương đối giữa các sợi sẽ tăng lên. 133 sợi dây riêng lẻ trên mặt cắt cáp 7*19 bắt đầu trượt vào nhau, tạo ra cơ chế giảm chấn ma sát Coulomb. Tỷ lệ giảm chấn hiệu quả tăng từ 0,10 lên 0,25, tiêu tán năng lượng va chạm thông qua ma sát phân bố ở quy mô vi mô. Độ cứng tăng lên khoảng 22 N/mm - đủ để chống lại sự dịch chuyển thêm mà không truyền lực quá mạnh đến thiết bị bị cô lập.

Vùng III: Làm cứng hình học (6–10+ mm, tiệm cận ~50 N/mm)

Ở biên độ cao đạt đến giới hạn hình học của cuộn dây xoắn ốc, bán kính hiệu dụng của dây cáp giảm và cánh tay đòn uốn cong ngắn lại. Độ cứng tăng mạnh lên khoảng 50 N/mm — hệ số nhân 5* so với tốc độ biên độ thấp — hoạt động như một điểm dừng mềm lũy tiến, không va chạm. Thiết bị giảm tốc êm ái trong 4 mm hành trình cuối cùng thay vì lao vào một điểm dừng cứng cứng. Mức giảm tốc tối đa thường là ≤ 15 G ngay cả khi xung đầu vào dưới 30 G.

Thay thế thả vào - Dữ liệu trao đổi cơ học

JGX-0400D-31.5A được thiết kế chotrao đổi chiều trực tiếpvới các hệ số dạng cách ly cao su hình trụ được triển khai rộng rãi. Dữ liệu tương thích cơ học chính:

Không cần sửa đổi khung gầm, không cần khoan, không cần hàn.Trong hầu hết các trường hợp, JGX-0400D-31.5A bắt vít trực tiếp vào các điểm lắp hiện có bị bỏ trống do bộ cách ly cao su bị hỏng. Nếu bước ren khác nhau (ví dụ: gắn cao su M12 với bộ cách ly M10), ống lót bộ chuyển ren đơn giản — do Hoàn cung cấp miễn phí cho các đơn đặt hàng đánh giá — cung cấp giải pháp cơ học 100% mà không cần sửa đổi thiết bị.

Chương trình tạo mẫu nhanh 7 ngày

Đối với các ứng dụng yêu cầu cấu hình không chuẩn — hình dạng thanh khác nhau, định mức tải trọng thay thế, các giới hạn đường bao cụ thể hoặc tích hợp với các giao diện lắp đặt độc quyền — Xi'an Hoan cung cấp một giải phápdịch vụ tạo mẫu nhanh với thời gian hoàn thành 5-7 ngày làm việc:

1. Ngày 1:Khách hàng gửi yêu cầu về kích thước, dữ liệu tải và thông số kỹ thuật giao diện lắp đặt. Các kỹ sư ứng dụng của Hoàn xem xét và xác nhận tính khả thi trong vòng 24 giờ.
2. Ngày 2–3:Đã tạo mô hình CAD 3D (cung cấp định dạng STEP và IGES). Khách hàng đánh giá và phê duyệt nguyên mẫu ảo - việc sửa đổi hoàn toàn miễn phí ở giai đoạn này.
3. Ngày 4–6:Gia công CNC các thanh giữ hợp kim nhôm 6061-T6 tùy chỉnh. Quấn dây theo số lượng cuộn dây và bước quy định. Lắp ráp và xác minh kích thước ban đầu.
4. Ngày 7:Xác minh đường cong tải-độ lệch 100% trên bệ thử thủy lực-phụ trợ. Kiểm tra trực quan, đóng gói và chuyển phát nhanh. Bao gồm báo cáo thử nghiệm đầy đủ và giấy chứng nhận vật liệu.

Số lượng nguyên mẫu (1–20 đơn vị) không tính phí dụng cụ— tất cả gia công thanh được thực hiện trên thiết bị CNC tiêu chuẩn sử dụng các quy trình tương tự sẽ được áp dụng trong sản xuất hàng loạt. Điều này giúp loại bỏ rào cản khấu hao dụng cụ thường khiến các giải pháp cách ly tùy chỉnh số lượng nhỏ trở nên cực kỳ tốn kém.

Thông số kỹ thuật đóng gói

• Gói đơn vị cá nhân:Túi chống ăn mòn VCI + tấm lót xốp PE cắt khuôn + Thùng carton nguyên khối mang thương hiệu Hoàn (210 * 95 * 65 mm, tổng trọng lượng khoảng 0,85 kg)
• Thùng carton chính (20 chiếc):Sáo chữ B vách đôi, 440 * 220 * 350 mm, xấp xỉ. tổng 16,5 kg
• Tải trọng pallet (1200*800 EUR):24 thùng chính = 480 chiếc, xấp xỉ. Tổng trọng lượng 420 kg, được bọc căng với miếng bảo vệ góc
• Gói tài liệu:Chứng chỉ vật liệu EN 10204 3.1 (dây SS304 + thanh Al 6061-T6), báo cáo kiểm tra kích thước, đường cong độ lệch tải trên mỗi số sê-ri, chứng nhận phù hợp

Ví dụ về tích hợp ứng dụng

• Bơm trượt trang bị thêm:Trạm trung chuyển hóa chất 6 máy bơm đã thay thế 24 giá đỡ hình trụ cao su tổng hợp đã xuống cấp (tuổi thọ: 18 tháng) bằng bộ cách ly JGX-0400D-31.5A. Các đinh tán M10 khớp trực tiếp với các tấm lắp hiện có. Không cần làm lại. Sau hơn 5 năm, bộ cách ly không hề xuống cấp — loại bỏ việc ngừng hoạt động nhà máy hàng năm trong 2 ngày để kiểm tra và thay thế giá đỡ.
• Tích hợp OEM máy phát điện di động:Một nhà sản xuất máy phát điện diesel gắn trên rơ moóc đã chuyển giữa giai đoạn sản xuất từ ​​giá đỡ bánh sandwich cao su M12 sang bộ cách ly JGX-0400D-31.5A. Ống lót bộ chuyển đổi M12-to-M10 đơn giản mang lại sự chuyển tiếp bắt vít mà không cần thiết kế lại vỏ. Khả năng sống sót sau va chạm trong quá trình vận chuyển đường bộ được cải thiện từ xếp hạng 10 G lên 30+ G, giảm hơn 60% yêu cầu bảo hành.
• Cách ly máy làm lạnh HVAC tùy chỉnh:Một trung tâm dữ liệu yêu cầu cách ly rung cho 6 thiết bị làm lạnh trên mái nhà với khoảng cách giữa các khung ray không chuẩn. Nhóm tạo mẫu nhanh của Hoàn đã thiết kế các thanh nhôm có chiều dài tùy chỉnh (cùng chất liệu 6061-T6, cùng đinh tán M10) trong vòng 6 ngày làm việc. Các nguyên mẫu đã được xác nhận tại chỗ trong vòng 2 tuần kể từ lần yêu cầu đầu tiên — từ ý tưởng đến lắp đặt vận hành trong vòng chưa đầy một tháng.

Giới thiệu về Công ty TNHH Lò vi sóng Tây An Hoàn

Có trụ sở chính tại Tây An, tỉnh Thiểm Tây — một trung tâm sản xuất chính xác và hàng không vũ trụ lớn — Xi'an Hoan là chuyên gia cách ly rung động chuyên dụng từ năm 2005. Cơ sở được chứng nhận ISO 9001:2015 của chúng tôi có hơn 500 nhân viên, trong đó có hơn 100 kỹ sư R&D. Chúng tôi duy trì một kho đầy đủ các bộ cách ly dòng JGX tiêu chuẩn để vận chuyển ngay và một ô tạo mẫu nhanh chuyên dụng cho các cấu hình tùy chỉnh. Với việc xuất khẩu sang hơn 35 quốc gia và cam kết đáp ứng yêu cầu kỹ thuật 24 giờ, chúng tôi được trang bị để hỗ trợ các yêu cầu cách ly rung động của bạn từ đánh giá nguyên mẫu cho đến sản xuất số lượng lớn.

Cần cấu hình bộ cách ly tùy chỉnh hoặc sẵn sàng để đủ điều kiện JGX-0400D-31.5A cho ứng dụng của bạn?Liên hệ với nhóm kỹ thuật ứng dụng của Xi'an Hoan. Gửi dữ liệu tải và thông số kỹ thuật lắp đặt của bạn - chúng tôi gửi lại đề xuất nguyên mẫu trong vòng 48 giờ và gửi các đơn vị đánh giá trong vòng 7 ngày làm việc.
