JGX-0320D-20A dây thép dây rào cách ly tất cả các trục cách ly thép không gỉ công nghiệp cấp độ đập

Bộ cách ly rung dây cáp mọi trục JGX-0320D-20A — Điều khiển sốc đa hướng chính xác

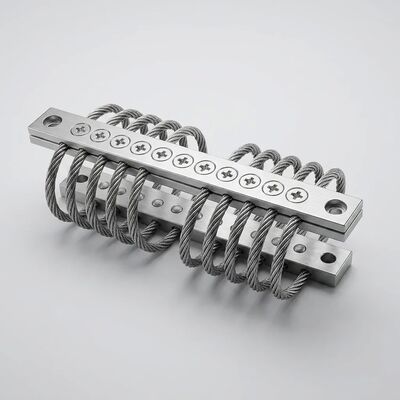

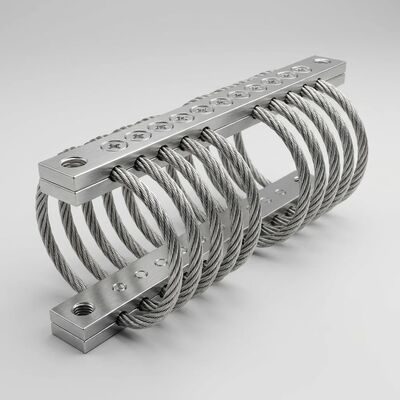

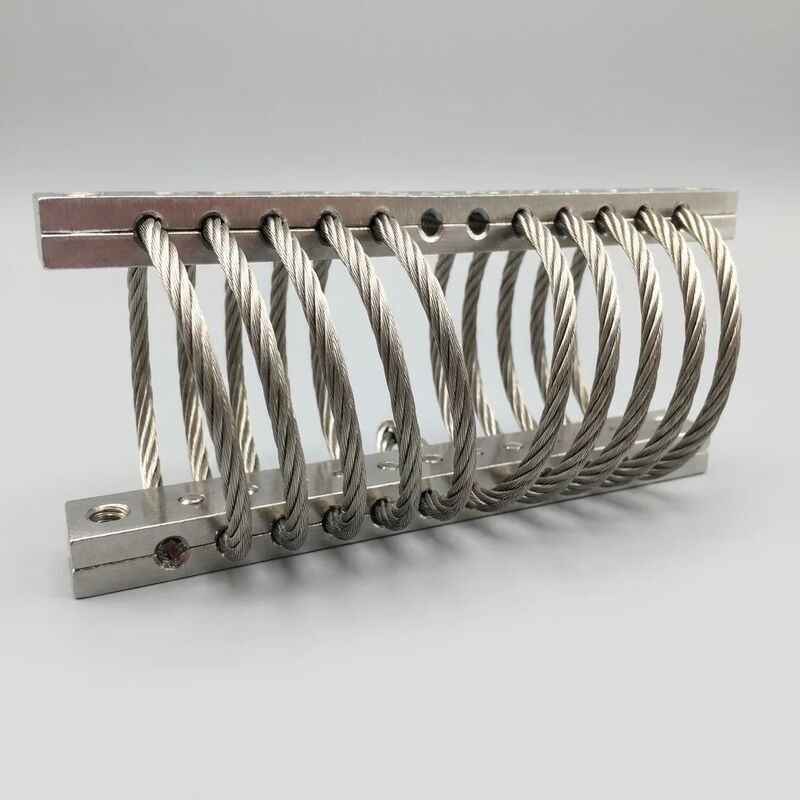

cácJGX-0320D-20Alà thiết bị cách ly rung dây cáp hiệu suất cao được thiết kế bởi Công ty TNHH Lò vi sóng Tây An Hoan chosuy giảm sốc và rung tất cả các trụctrong môi trường công nghiệp đòi hỏi khắt khe. Với dây cáp thép không gỉ 304 đường kính 3,2mm được quấn xoắn ốc thông qua các thanh giữ bằng hợp kim nhôm được gia công chính xác, bộ cách ly này mang lạigiảm chấn đa hướng vượt trội trên tất cả sáu bậc tự do- nén, căng, cắt và cuộn - đồng thời.

Công nghệ cách ly toàn trục

Không giống như các giá đỡ lò xo hoặc cao su thông thường giúp cách ly rung động chỉ theo một hướng, JGX-0320D-20A sử dụng hình dạng dây xoắn ốc được cấp bằng sáng chế mang lạiđặc tính độ cứng phi tuyến tínhtrên tất cả các trục. Dưới rung động biên độ thấp, các sợi dây thể hiện phản ứng mềm mại để đạt hiệu quả cách ly tối đa. Khi biên độ xung kích tăng lên, hình dạng cáp dần dần cứng lại, ngăn chặn hiện tượng chạm đáy đồng thời tiêu tán năng lượng thông qua ma sát giữa các sợi - một hiện tượng được gọi làGiảm chấn Coulomb. Khả năng hoạt động trên mọi trục này khiến nó trở nên lý tưởng cho các thiết bị có hướng rung không thể đoán trước hoặc đa hướng, chẳng hạn như máy móc quay, hệ thống lắp đặt di động và thùng vận chuyển.

Các tính năng kỹ thuật chính

• Hiệu suất toàn trục:Cách ly hiệu quả khi nén, căng, cắt và cuộn - phạm vi bao phủ sáu bậc tự do chỉ với một giá đỡ nhỏ gọn. Không cần định hướng cách ly khác nhau cho các hướng tải khác nhau.
• Xây dựng cấp công nghiệp:Dây cáp thép không gỉ 304 (1.4301) — đường kính 3,2 mm, kết cấu sợi 7x19 mang lại tỷ lệ độ linh hoạt và độ bền tối ưu. Thanh giữ bằng hợp kim nhôm 6061-T6 có xử lý bề mặt anodizing trắng hoặc anodizing cứng tùy chọn.
• Đường cong độ cứng phi tuyến tính:Phản ứng mềm mại ở mức dịch chuyển thấp để bảo vệ thiết bị nhạy cảm; đặc tính cứng dần dần ở độ dịch chuyển cao để hấp thụ sốc mà không tiếp xúc với cấu trúc. Độ truyền cực đại thường dưới 2,5 khi cộng hưởng.
• Thiết kế không cần bảo trì:Cấu trúc hoàn toàn bằng kim loại - không có cao su, chất đàn hồi hoặc chất lỏng thủy lực bị xuống cấp, nứt, rò rỉ hoặc cần thay thế. Cài đặt một lần, hoạt động hàng chục năm mà không cần sự can thiệp của dịch vụ.
• Dung sai nhiệt độ rộng:Hoạt động đáng tin cậy từ -40°C đến +150°C mà không bị lệch độ cứng. Không giống như các giá đỡ bằng cao su cứng lại ở nhiệt độ dưới 0 và mềm quá mức ở nhiệt độ cao, JGX-0320D-20A duy trì các đặc tính giảm chấn nhất quán trong phạm vi định mức của nó.
• Bằng chứng ăn mòn & môi trường:Dây thép không gỉ thụ động chống phun muối (hơn 500 giờ theo tiêu chuẩn ASTM B117), hóa chất công nghiệp, ozon, bức xạ UV và độ ẩm. Thích hợp cho việc lắp đặt ngoài trời, môi trường biển và các cơ sở xử lý hóa chất.

Thông số kỹ thuật

Tùy chọn xử lý bề mặt

• Anodizing trắng (Tiêu chuẩn):Tạo ra lớp hoàn thiện bằng nhôm tự nhiên, đồng nhất với độ cứng bề mặt được tăng cường. Thích hợp cho môi trường công nghiệp nói chung. Độ bám dính tuyệt vời để ghi nhãn và mã màu.
• Anodizing cứng (Tùy chọn):Tạo ra lớp oxit dày hơn, sẫm màu hơn với khả năng chống mài mòn tăng lên đáng kể. Được khuyến nghị cho các hệ thống lắp đặt có độ mài mòn cao, nền tảng ngoài khơi và môi trường có tính ăn mòn hóa học.

Miền ứng dụng chính

• Máy móc công nghiệp:Máy nén trượt, cụm máy bơm, giá đỡ máy ly tâm, bộ máy phát điện - hấp thụ lực động không cân bằng và ngăn ngừa mỏi kết cấu
• Thiết bị chính xác:Máy đo tọa độ (CMM), trạm kiểm tra quang học, công cụ chế tạo chất bán dẫn - cách ly các thiết bị nhạy cảm dưới micron khỏi rung động do sàn nhà
• Dịch vụ HVAC & Tòa nhà:Bộ làm lạnh, thiết bị xử lý không khí, giá đỡ tháp giải nhiệt - giảm truyền tiếng ồn do kết cấu và tuân thủ các thông số kỹ thuật về âm thanh
• Vận tải & Hậu cần:Cách ly container vận chuyển, thiết bị điện tử gắn trên xe, vỏ máy phát điện di động - bảo vệ hàng hóa và thiết bị khỏi bị sốc do đường bộ và xử lý quá cảnh
• Lĩnh vực năng lượng:Trạm bơm dầu khí, thiết bị vỏ tuabin gió, tủ biến tần năng lượng mặt trời - chịu được rung động liên tục trong các hệ thống lắp đặt từ xa, không có người giám sát

Đặc điểm độ lệch tải

JGX-0320D-20A thể hiện đường cong độ lệch tải phi tuyến tính lũy tiến. Ở tải tĩnh định mức (nén 20kg), độ lệch tĩnh khoảng 2-4mm tùy theo hướng lắp. Sự phi tuyến tính này cung cấp mộtsự cân bằng tuyệt vờigiữa cách ly mềm ở điều kiện vận hành bình thường và khả năng hạn chế chắc chắn khi xảy ra va đập — một ưu điểm chính so với bộ cách ly lò xo tuyến tính buộc phải cân bằng giữa cách ly rung và bảo vệ chống sốc.

Giới thiệu về Công ty TNHH Lò vi sóng Tây An Hoàn

Được thành lập vào năm 2005 và có trụ sở chính tại Tây An, tỉnh Thiểm Tây, Trung Quốc, Xi'an Hoan là nhà sản xuất chuyên biệt về các giải pháp cách ly rung động và hấp thụ năng lượng. Với hơn 500 nhân viên trong đó có hơn 100 chuyên gia kỹ thuật, chúng tôi phục vụ khách hàng trên 31 tỉnh của Trung Quốc và xuất khẩu sang hơn 35 quốc gia. Danh mục sản phẩm của chúng tôi bao gồm bộ cách ly dây cáp, giá đỡ bằng kim loại cao su, bộ giảm chấn ma sát, bộ giảm chấn và các bộ phận RF/lò vi sóng. Mỗi bộ cách ly dòng JGX đều được sản xuất theo hệ thống quản lý chất lượng được chứng nhận ISO 9001: 2015 của chúng tôi, với khả năng truy xuất nguồn gốc đầy đủ từ nguyên liệu thô đến thành phẩm.

Tại sao chọn JGX-0320D-20A?

Sự kết hợp củakhả năng cách ly tất cả các trục,độ cứng phi tuyến tính, Vàđộ bền hoàn toàn bằng kim loạilàm cho JGX-0320D-20A trở thành sự lựa chọn dứt khoát cho các kỹ sư không thể thỏa hiệp về độ tin cậy kiểm soát độ rung. Dù bảo vệ thiết bị nhạy cảm khỏi rung động trên sàn hay bảo vệ thiết bị quay khỏi lực động của chính nó, bộ cách ly này mang lại hiệu suất ổn định, không cần bảo trì năm này qua năm khác — trong điều kiện mà giá đỡ cao su bị hỏng trong vòng vài tháng.

Hãy liên hệ với Xi'an Hoan ngay hôm nay để thảo luận về các yêu cầu tải cụ thể, cấu hình lắp đặt hoặc yêu cầu một biến thể được thiết kế tùy chỉnh của JGX-0320D-20A phù hợp với ứng dụng của bạn.
