Bộ cách ly rung dây JGX-0480D-72A Bộ cách ly rung vi âm thanh Giảm xóc công nghiệp cao

Bộ cách ly dây âm thanh và vi rung JGX-0480D-72A — Hệ số giảm chấn cao cho môi trường chính xác

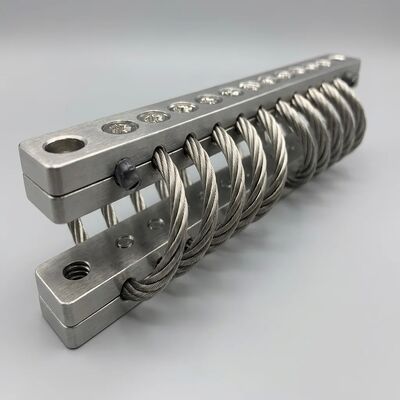

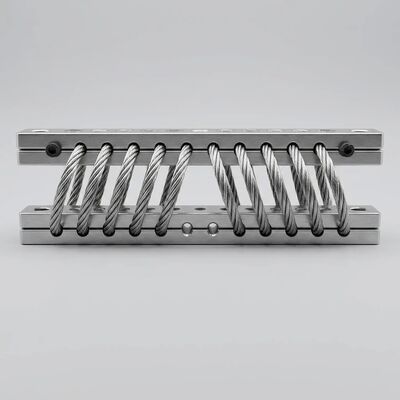

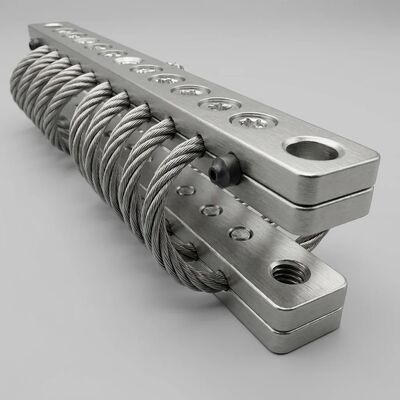

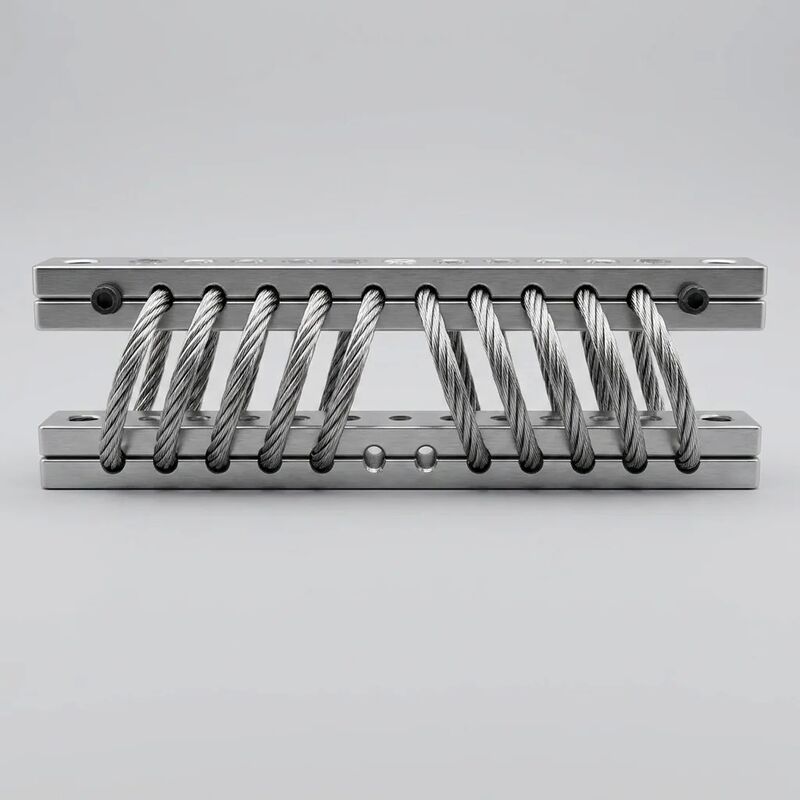

cácJGX-0480D-72Acủa Xi'an Hoan Lò vi sóng là thiết bị cách ly rung dây dây chuyên dụng được thiết kế chocách ly âm thanh và rung động vi môtrong môi trường mà sự dịch chuyển dưới micron và khả năng truyền tiếng ồn có thể nghe được phải được kiểm soát với độ chính xác cực cao. Được chế tạo bằng dây cáp thép không gỉ 304 đường kính 4,8mm (sợi 7 * 19, cuộn xoắn ốc 10 cuộn) và thanh giữ hợp kim nhôm 6061-T6, bộ cách ly này hỗ trợTải trọng tĩnh định mức 72 kgtrong khi cung cấp một đặc biệthệ số giảm chấn Coulomb cao(tỷ lệ giảm chấn hiệu quả 0,15–0,30) giúp triệt tiêu cả rung động cấu trúc và tiếng ồn âm thanh do cấu trúc gây ra trên phổ tần số rộng.

Thông số kỹ thuật hoàn chỉnh

Giảm chấn Coulomb cao ngăn chặn rung động âm thanh và vi mô như thế nào

Vật lý của sự tiêu tán năng lượng giữa các sợi

Bộ cách ly cao su thông thường có khả năng giảm chấn đàn hồi - một cơ chế vốn phụ thuộc vào tần số và tạo ra sự tích tụ nhiệt bên trong ở tần số cao hơn. JGX-0480D-72A sử dụng một cơ chế khác về cơ bản:Giảm chấn Coulomb (ma sát khô)được phân phối trên 133 sợi dây thép riêng lẻ trong cáp 7*19. Khi bộ cách ly uốn cong dưới tác động đầu vào rung, hiện tượng trượt tương đối cực nhỏ xảy ra tại hàng nghìn điểm tiếp xúc giữa các dây trên toàn bộ mặt cắt ngang của cáp. Mỗi sự kiện trượt vi mô chuyển đổi một phần nhỏ động năng dao động thành nhiệt lượng không đáng kể - cùng tạo ra mộttỷ lệ giảm xóc hiệu quả là 0,15–0,30, cao hơn đáng kể so với 0,05–0,10 điển hình của lò xo thép không giảm chấn.

Giảm chấn độc lập với tần số - Quan trọng đối với việc cách ly băng thông rộng

Độ giảm chấn viscoelastic trong các giá đỡ cao su giảm mạnh ở tần số trên 100 Hz do tốc độ hồi phục phân tử bị hạn chế của polyme. Ngược lại, giảm chấn Coulomb về cơ bản làkhông phụ thuộc vào tỷ lệ- năng lượng tiêu tán trên mỗi chu kỳ phụ thuộc vào biên độ dịch chuyển chứ không phải tần số. Điều này có nghĩa là JGX-0480D-72A duy trì hệ số giảm chấn cao từRung động vi mô dưới Hz (ví dụ: lắc lư tòa nhà ở 0,1–1 Hz) thông qua kích thích thiết bị quay tần số trung bình (10–200 Hz) cho đến tiếng ồn âm thanh do cấu trúc tần số cao (500 Hz – 4 kHz). Kết quả là sự cách ly hiệu quả trên toàn bộ phổ âm thanh và âm thanh phụ — một khả năng mà các giá đỡ đàn hồi nhớt đơn giản không thể sánh được.

Hiệu suất rung vi mô - Cách ly vi mô

Trong các ứng dụng chính xác như in thạch bản bán dẫn, kính hiển vi điện tử và đo lường quang học, biên độ rung động trên sàn nhỏ tới 0,1 μm có thể làm giảm độ phân giải của thiết bị. Hình dạng 10 cuộn dây của JGX-0480D-72A cung cấp:

• Độ cứng ban đầu rất thấp(~5–8 N/mm trong milimét lệch đầu tiên) — dây cáp phản ứng đàn hồi với sự dịch chuyển dưới micron mà không có ngưỡng "mắc kẹt" gây khó khăn cho các giá đỡ đàn hồi
• Không có ngưỡng trượt vi mô— cấu trúc tiếp xúc dây phân tán đảm bảo khả năng giảm chấn hoạt động ngay cả ở biên độ quy mô nanomet, không giống như các bộ giảm chấn ma sát vĩ mô yêu cầu độ dịch chuyển tối thiểu để tham gia
• Phản ứng tỷ lệ vận tốc ở quy mô vi mô- ở biên độ dưới ngưỡng trượt Coulomb, độ cứng uốn của dây riêng lẻ mang lại phản ứng đàn hồi hoàn toàn, chuyển đổi trơn tru sang giảm chấn ma sát khi biên độ tăng

Cách ly âm thanh - Hiệu suất được đo lường

Tổn hao chèn được đo theo ISO 10846-2:2008, phương pháp độ cứng động, JGX-0480D-72A ở mức tải trước 72 kg.

Miền ứng dụng

• Phòng thí nghiệm âm thanh & Phòng chống tiếng vang:Cách ly thiết bị HVAC, khay cáp và các giá đỡ kết cấu khỏi vỏ buồng để ngăn chặn các đường nhiễu bên sườn làm ảnh hưởng đến độ chính xác của phép đo trường tự do
• Đo lường chính xác & Chất bán dẫn:Các giai đoạn kiểm tra wafer, máy đo tọa độ (CMM), bảng giao thoa kế laser - trong đó độ rung sàn 0,1 μm sẽ phá hủy khả năng lặp lại của phép đo
• Bệnh viện & Chăm sóc sức khỏe:Cách ly máy làm lạnh MRI, gắn kính hiển vi phẫu thuật, kiểm soát độ rung của lồng ấp trẻ sơ sinh - những môi trường trong đó cả rung động vi mô và tiếng ồn nghe được đều ảnh hưởng trực tiếp đến kết quả lâm sàng
• Phòng thu âm & phát sóng:Cách ly sàn nổi, lắp giá thiết bị, tách rời HVAC — duy trì tỷ lệ tín hiệu trên nhiễu trong môi trường âm thanh chuyên nghiệp
• Phòng thí nghiệm nghiên cứu:Cách ly bảng quang, tách nền kính hiển vi điện tử, lắp đặt thiết bị phòng thí nghiệm laser - trong đó độ rung của tòa nhà là yếu tố hạn chế trong độ phân giải thử nghiệm

Nhà máy-Sản xuất trực tiếp tại Xi'an Hoan

Công ty TNHH Lò vi sóng Tây An Hoan (thành lập năm 2005, Tây An, Thiểm Tây) vận hành một cơ sở có hơn 500 nhân viên được chứng nhận ISO 9001: 2015 với toàn bộ gia công CNC nội bộ, tạo hình dây cáp, xử lý bề mặt và khả năng kiểm tra động 100%. Như mộtnhà sản xuất trực tiếp tại nhà máy, chúng tôi loại bỏ các khoản đánh dấu của nhà phân phối — mọi JGX-0480D-72A đều được vận chuyển trực tiếp từ dây chuyền sản xuất của chúng tôi đến bến tiếp nhận của bạn với tài liệu truy xuất nguồn gốc đầy đủ. Mỗi thiết bị mang một số sê-ri duy nhất được liên kết với hồ sơ kiểm tra độ lệch tải riêng, chứng chỉ vật liệu EN 10204 3.1 cho cả dây SS304 và thanh Al 6061-T6 cũng như chứng nhận tuân thủ.

Cần cách ly âm thanh hoặc rung vi mô chính xác?Liên hệ với nhóm kỹ thuật ứng dụng của Xi'an Hoan. Gửi mục tiêu cách ly và phổ rung động của bạn - chúng tôi cung cấp đề xuất kỹ thuật với các đường cong suy hao chèn được dự đoán trong vòng 48 giờ.
