JGX-0240D-7.7A Máy cách ly rung dây cáp

Tổng quan sản phẩm

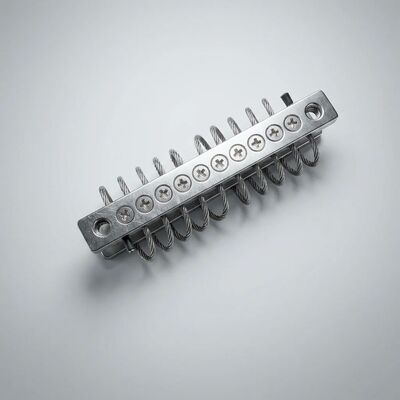

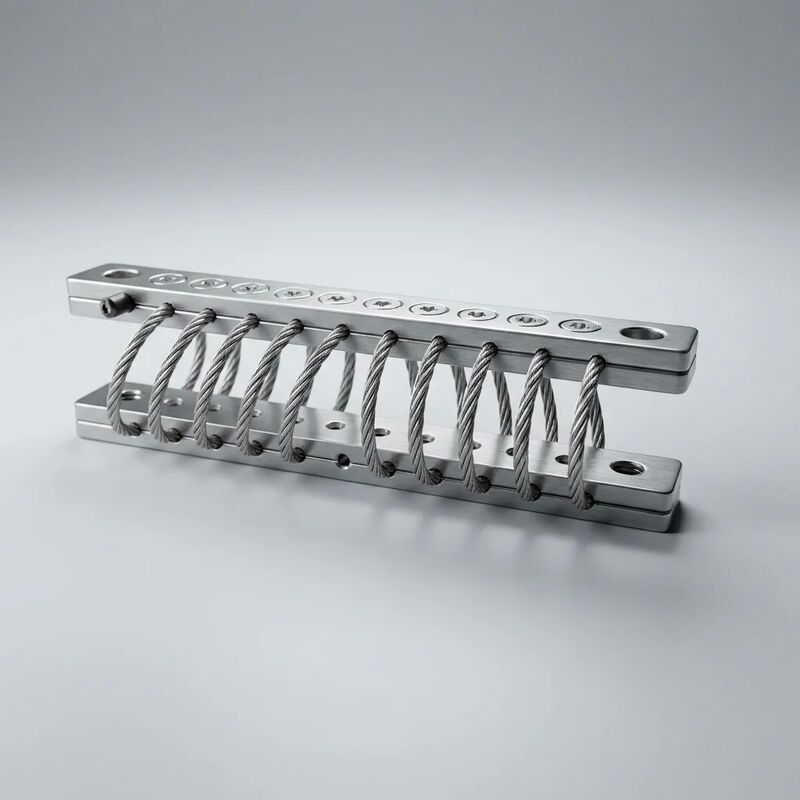

CácJGX-0240D-7.7Alà một bộ cô lập rung dây thừng dây thép hạng nặng được thiết kế cho thiết bị công nghiệp đòi hỏiđộ cứng lâu dài ổn địnhvàKiểm soát rung động băng thông rộngỞ lõi của nó là một 8-coil xoắn ốc hình thành từ 7,7mm đường kính thép không gỉ 304 dây thừng trong một 7 * 19 cấu hình chuỗi, điện đục cho khả năng chống ăn mòn.240 kg tải tĩnh mỗi khoangvới dung lượng đầu vào cú sốc tối đa là 40 g. Đặc điểm xác định của nó là mộtThiết kế cấu trúc không trượt— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceTài liệu tham khảo này trình bày các dữ liệu kỹ thuật hoàn chỉnh cho thông số kỹ thuật, tích hợp và xác minh hiệu suất.

Dữ liệu kích thước và vật lý

Tính chất vật chất

Tính chất cứng và cong tải

JGX-0240D-7.7A trưng bàyđộ cứng không tuyến tính- một đặc điểm thiết kế có chủ ý để tăng hiệu suất cô lập băng thông rộng và cung cấp hỗ trợ tải dần:

Hiệu suất động

Các cơ chế giảm bớt

Hai cơ chế tiêu hao năng lượng độc lập hoạt động đồng thời trong xoắn ốc dây thừng dây:

• Coulomb (sự ma sát khô) Damping:Khi bó 7 * 19 dây cong uốn cong, 133 sợi riêng lẻ cho mỗi đường viền trải qua trượt vi mô tại các giao diện tiếp xúc của chúng.Cơ chế phụ thuộc theo độ phình này hiệu quả nhất khi sự dịch chuyển kích thích vượt quá ngưỡng trượt, thường là tần số trung bình đến cao, rung động kích thước từ thấp đến trung bình. Lực damping Coulomb hiệu quả khoảng 815% tải động áp dụng.
• Dụng độ hysteresic (vật liệu):Sự biến dạng đàn hồi chu kỳ của lưới thép không gỉ austenit tạo ra một vòng tròn hysteresis căng thẳng có diện tích bao quanh đại diện cho năng lượng tiêu tan mỗi chu kỳ.Cơ chế này là tần số độc lập một sự khác biệt quan trọng từ các phương pháp damping nhớt mà trở nên ngày càng không hiệu quả ở tần số thấp.

Hiệu suất cô lập định lượng

Hiệu suất cú sốc và mệt mỏi

Cấu trúc Zero-Creep: Cơ sở kỹ thuật

Creep trong các chất cô lập thông thường biểu hiện như sự thay đổi dần dần và độ cứng dưới tải bền vững.tăng tốc ở nhiệt độ caoCác lò xo cuộn thép có thể trải qua thư giãn căng thẳng nếu không được đặt trước và bắn đúng cách.

JGX-0240D-7.7A đạt được đặc điểm không trượt qua ba yếu tố thiết kế:

1. Hành trình tải toàn kim loại:Thép không gỉ không bò ở nhiệt độ hoạt động dưới khoảng 300 ° C một tính chất vật liệu cơ bản loại bỏ cơ chế biến dạng phụ thuộc vào thời gian có trong polyme.
2. Giảm căng thẳng nhiệt sau khi hình thành:Sau khi sợi dây được cuộn vào hình học xoắn ốc 8 cuộn dây, tập hợp trải qua điều trị nhiệt được kiểm soát để giảm căng cơ cấu còn lại.Ngay cả dây thép dây thép sẽ thể hiện sự thư giãn kích thước có thể đo lường trong những tháng dịch vụ ban đầu khi tạo ra căng thẳng phân phối lại.
3. Giới hạn phạm vi căng:Địa hình cuộn được thiết kế để dưới tải tĩnh định số, các căng dây riêng lẻ vẫn nằm trong vùng đàn hồi (< 30% căng suất);cung cấp một lợi nhuận đáng kể chống lại sự tích lũy năng suất vi mô trong hàng triệu chu kỳ tải.

Phù hợp môi trường và quy định

Tóm tắt các thông số kỹ thuật

Ứng dụng được khuyến cáo

• Các bộ máy phát điện diesel & khí (50 500 kVA):Phân cách băng thông rộng giải quyết sự kích thích đa hài hòa từ đốt cháy, mất cân bằng xoay và lực từ tính của máy biến áp đồng thời.
• Các gói máy nén công nghiệp:Máy nén và máy nén vít tạo ra rung động phổ rộng mà các bộ cách ly đơn không thể bao phủ.
• Máy bơm ly tâm & Máy bơm trượt:Điều khiển cả rung động đồng bộ ở tốc độ chạy và kích thích gây ra nhiễu loạn băng thông rộng trong các thiết bị lưu lượng cao.
• Các gói máy làm mát HVAC và máy xử lý không khí:Tính năng creep-zero đảm bảo các đơn vị hạng nặng vẫn ở mức độ quan trọng đối với việc trả dầu trong máy nén vít và cuộn.
• Hệ thống quạt và máy thổi công nghiệp:Duy trì hiệu quả cô lập trên hoạt động tốc độ biến đổi do VFD điều khiển, không giống như các bộ cô lập được điều chỉnh.
• Máy gắn biến tần điện:Độ cứng ổn định ngăn ngừa sự sai lệch dần dần có thể gây căng thẳng cho các kết nối vỏ và làm tổn hại đến cách điện biến áp chứa dầu.

Thực hành tốt nhất về lắp đặt

• Chuẩn bị bề mặt:Bề mặt lắp đặt phải bằng phẳng trong vòng 0,5 mm qua dấu chân của bộ cách ly.
• Chọn thiết bị gắn kết:Sử dụng các vít thép không gỉ M12 (tiêu chí A2-70) với vít phẳng dưới cả hai đầu và nốt vít.Không thay thế các thiết bị buộc thép carbon vì ăn mòn galvanic sẽ xảy ra tại giao diện thép không gỉ.
• Quy trình mô-men xoắn:Cắt dần đến 45 ‰ 55 N · m khô (35 ‰ 45 N · m bôi trơn).
• Phân phối tải:Đối với các thiết bị gắn đa, đảm bảo tổng trọng lượng được hỗ trợ được phân phối trong phạm vi ± 10% trên tất cả các bộ cách ly. Sử dụng ván nếu cần thiết ️ không bao giờ sử dụng căng bu lông để cân bằng thiết bị.
• Khu vực miễn trừ:Duy trì khoảng cách tối thiểu 25 mm xung quanh tất cả các cuộn dây dây cáp để cho phép lệch không giới hạn dưới tải cú sốc.

Câu hỏi thường gặp

Q: Sự khác biệt giữa JGX-0240D-7.7A và JGX-0160D-4.8A nhỏ hơn là gì?
JGX-0240D-7.7A là biến thể có dung lượng cao hơn: tải tĩnh định lượng 240 kg so với 160 kg, dây 7,7 mm so với 4,8 mm, 8 cuộn dây so với 6 cuộn dây và 40 g so với 30 g đánh giá sốc.Cả hai đều chia sẻ cùng một kiến trúc kim loại.Đối với các thiết bị trong phạm vi 100 ~ 240 kg mỗi gắn, JGX-0240D-7.7A cung cấp cách ly tối ưu trong cửa sổ tải thiết kế của nó.

Q: Tôi có thể sử dụng ít móc hơn với tải trọng cao hơn mỗi móc?
Để có hiệu suất cách ly tốt nhất, vận hành mỗi bộ cách ly trong phạm vi 40~80% công suất định lượng của nó (96~192 kg đối với JGX-0240D-7.7A).Trọng lượng trên 80% làm giảm biên khúc lệch động có sẵn để hấp thụ va chạmTrọng lượng dưới 40% làm giảm hiệu quả damping vì ma sát Coulomb phụ thuộc vào áp suất tiếp xúc giữa các sợi dây.

Hỏi: Tôi có cần các thiết bị giữ bên với các thiết bị cách ly dây thép không?
Không, đây là một lợi thế quan trọng. Đặc điểm damping tất cả trục của hình học dây thừng xoắn ốc cung cấp cách ly trong nén, cắt và cuộn đồng thời.Không yêu cầu các thiết bị giữ chân bên hoặc thiết bị giữ chân riêng biệt để hoạt động bình thườngĐối với các sự kiện sốc cực đoan (cao hơn 40 g), hãy tham khảo nhóm kỹ thuật ứng dụng của chúng tôi để có các khuyến nghị kiềm chế bổ sung.

Q: Có chứng chỉ RoHS và REACH có sẵn không?
Có. Sản phẩm hoàn toàn phù hợp với RoHS và REACH. Tuyên bố tuân thủ và báo cáo thành phần vật liệu có sẵn theo yêu cầu cho gói tài liệu quy định của bạn.

Hỏi: Cần bảo trì gì?
Thiết kế bằng kim loại đòi hỏi không có dầu bôi trơn, không có quay số, không điều chỉnh và không thay thế thành phần.Kiểm tra trực quan trong khoảng thời gian bảo trì thiết bị thường xuyên là đủ để xác nhận tính toàn vẹn.
