Bộ cách ly rung dây dây JGX-0240D-7.7A - Hướng dẫn mua sắm & tích hợp

Giới thiệu

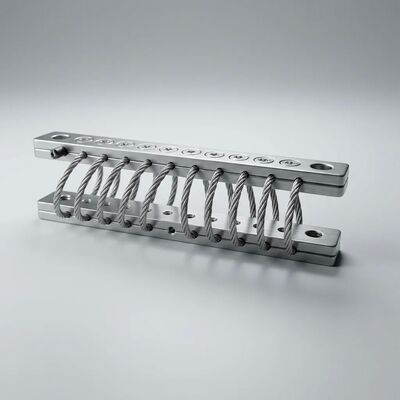

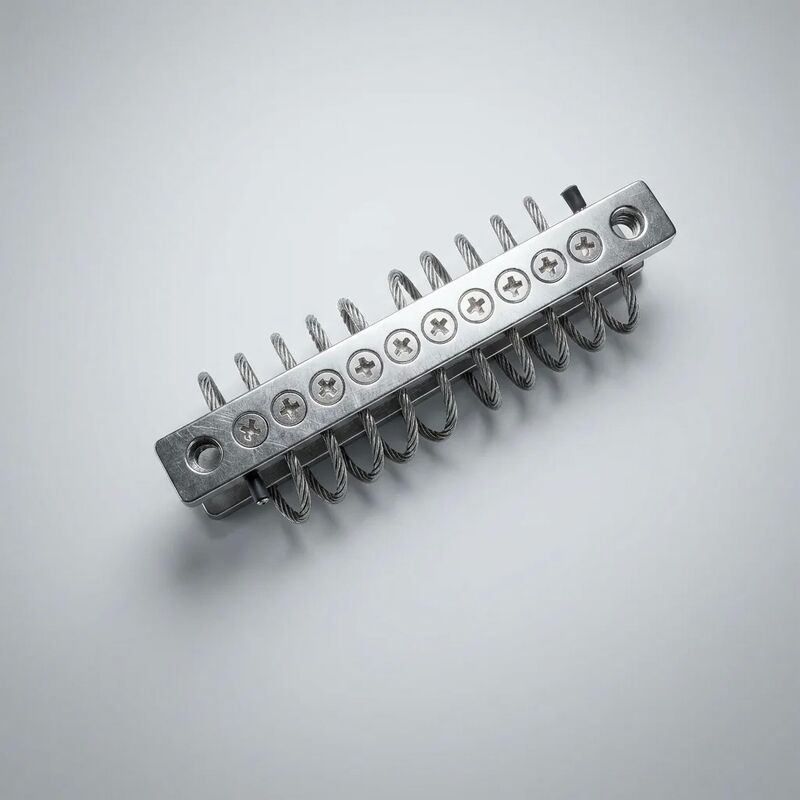

Việc chọn một bộ cách ly rung không chỉ liên quan đến việc phù hợp với mức tải. Quyết định mua sắm đầy đủ bao gồm khả năng tương thích về kích thước, yêu cầu về giao diện lắp đặt, thời gian giao hàng, tài liệu quy định, nhân công lắp đặt và tổng chi phí vòng đời. Hướng dẫn này cung cấp thông tin đầy đủ cần thiết để xác định, sắp xếp, tích hợp và duy trìJGX-0240D-7.7A— một bộ cách ly dây cáp 304 bằng thép không gỉ 7,7mm, 8 cuộn được định mức chịu được 240 kg mỗi giá đỡ, được hỗ trợ bởithiết kế mô-đun có thể mở rộng và giao hàng nhanh chóngtừ kho được cấu hình sẵn.

Nhận dạng sản phẩm và tham chiếu đặt hàng

Thông số vật lý & dữ liệu thứ nguyên

Thông số hiệu suất

Nền tảng mô-đun có thể mở rộng: Định cấu hình thông số kỹ thuật của bạn

JGX-0240D-7.7A là một phần của nền tảng mô-đun trong đó bộ phận giảm chấn lõi (dây cáp SS304 8 cuộn 7,7mm) được ghép nối với các cấu hình lắp đặt và lớp hoàn thiện có thể lựa chọn. Kiến trúc này cho phépgiao hàng nhanh chóng từ các thành phần phụ có sẵn— hầu hết các cấu hình tiêu chuẩn sẽ được giao trong vòng 3–5 ngày làm việc.

Tùy chọn cấu hình gắn kết

• Base-to-Base (Tiêu chuẩn):Hai tấm lắp giống hệt nhau - một tấm gắn vào khung đế thiết bị, một tấm gắn vào móng hoặc kết cấu đỡ. Đây là cấu hình mặc định để cách ly thiết bị công nghiệp nói chung.
• Cơ sở đến thiết bị:Một tấm gắn vào khung thiết bị; tấm còn lại được thay thế bằng giao diện xuyên qua bu lông trực tiếp cho các ứng dụng trong đó bộ cách ly nằm giữa chân thiết bị và giá đỡ dành riêng cho máy.
• Định hướng tùy chỉnh:Đối với các hệ thống lắp đặt trong đó đầu vào rung chính không thẳng hàng với trọng lực (thiết bị có góc cạnh, máy móc treo tường), hãy liên hệ với nhóm kỹ thuật của chúng tôi về hình dạng lắp đặt của bạn để xem xét cấu hình.

Lựa chọn hoàn thiện bề mặt

• Đánh bóng bằng điện (Tiêu chuẩn):Được đề xuất cho hầu hết các ứng dụng. Cung cấp một bề mặt sạch, mịn với khả năng chống ăn mòn được tăng cường và giảm độ bám dính của chất gây ô nhiễm. Thích hợp cho môi trường hàng hải, chế biến thực phẩm, dược phẩm và công nghiệp nói chung.
• Bị động (Tùy chọn):Xử lý thụ động hóa học bổ sung để tối đa hóa lớp thụ động crom oxit. Được khuyên dùng cho các ứng dụng hoặc môi trường có độ tinh khiết cực cao tiếp xúc liên tục với các chất tẩy rửa hóa học mạnh.
• Oxit đen (Tùy chọn):Hoàn thiện thẩm mỹ cho các ứng dụng cần tích hợp trực quan với thiết bị tối màu. Lưu ý: đây là phương pháp xử lý thẩm mỹ và không tăng cường khả năng chống ăn mòn; không được khuyến khích cho việc lắp đặt ngoài trời hoặc trên biển.

Gói tài liệu quy định

Tài liệu sau đây có sẵn để hỗ trợ việc mua sắm, tích hợp và tuân thủ quy định:

Giao hàng & Hậu cần

Bảng lựa chọn

Sử dụng bảng tính sau để xác nhận JGX-0240D-7.7A là thông số kỹ thuật chính xác cho ứng dụng của bạn:

1. Tổng trọng lượng thiết bị:_____ kg (bao gồm tất cả các bộ phận được gắn cố định: đường ống, hệ thống dây điện, bệ tiếp cận, kho chứa chất lỏng)
2. Số điểm lắp:_____ (thường là 4 hoặc 6 đối với đế thiết bị hình chữ nhật)
3. Tải trên mỗi bộ cách ly:Dòng 1 `Dòng 2 = _____ kg/gói
4. Kiểm tra:Giá trị ở Dòng 3 có nằm trong khoảng từ 96 kg đến 192 kg không? □ Có (tối ưu) □ Không (xem xét model khác hoặc điều chỉnh số lượng khung)
5. (Các) Tần số rung chiếm ưu thế:_____ Hz (nếu không biết, liệt kê RPM của thiết bị và số cực động cơ)
6. Kiểm tra:Tần số chủ đạo có trên 20 Hz không? □ Có (vùng cách ly, hiệu suất tuyệt vời) □ 10–20 Hz (vùng chuyển tiếp, xác minh bằng kỹ thuật ứng dụng) □ Dưới 10 Hz (gần cộng hưởng - đánh giá cẩn thận)
7. Môi trường:□ Điều khiển trong nhà □ Công nghiệp trong nhà □ Nơi trú ẩn ngoài trời □ Ngoài trời □ Biển/ven biển □ Rửa trôi □ Nhiệt độ cao (trên 80°C) □ Nhiệt độ thấp (dưới -20°C)
8. Lựa chọn hoàn thiện bề mặt:Dựa trên Dòng 7 → □ Đánh bóng bằng điện □ Thụ động

Danh sách kiểm tra cài đặt

• □ Kiểm tra độ phẳng của bề mặt lắp đặt ≤ 0,5 mm trên dấu chân cách ly
• □ Làm sạch bề mặt lắp đặt — loại bỏ sơn, cặn, vết hàn tại các điểm tiếp xúc bu lông
• □ Đặt các bộ cách ly đối xứng dưới đế thiết bị — việc phân bổ tải bằng nhau là rất quan trọng
• □ Chèn bu lông thép không gỉ M12 (tối thiểu A2-70) với vòng đệm phẳng dưới đầu và đai ốc
• □ KHÔNG thay thế ốc vít bằng thép cacbon — yêu cầu khả năng tương thích về điện
• □ Siết chặt theo đường chéo đến 45–55 N·m (chỉ khô)
• □ Kiểm tra xem tất cả các cuộn dây cáp có khe hở tự do ≥ 25 mm theo mọi hướng sau khi siết chặt
• □ Kiểm tra đường ống/ống dẫn/ống dẫn được kết nối có bao gồm các phần linh hoạt để ngăn chặn việc bắc cầu đường dẫn tải
• □ Đo và ghi lại độ lệch tĩnh tại mỗi giá đỡ — sự thay đổi phải nằm trong phạm vi ±2 mm trên tất cả các bộ cách ly
• □ Lưu giữ hồ sơ lắp đặt bao gồm giá trị mô-men xoắn và số đo độ võng để làm hồ sơ bảo hành

So sánh chi phí vòng đời

Việc đánh giá khả năng cách ly rung động chỉ dựa trên giá mua luôn dẫn đến tổng chi phí cao hơn. Hãy xem xét vòng đời thiết bị 15 năm tiêu biểu này:

JGX-0240D-7.7A thường đạt mức chi phí tương đương với giá đỡ bằng cao su trong chu kỳ thay thế đầu tiên (3–5 năm) và mang lại khoản tiết kiệm ròng sau đó. Đối với các cơ sở lắp đặt ở xa, ngoài khơi hoặc không thể tiếp cận, trong đó chi phí cho một lần bảo trì cao hơn bản thân bộ cách ly, thì vấn đề kinh tế có tính quyết định ngay từ ngày đầu tiên.

Liên hệ & Đặt hàng

Để yêu cầu báo giá chính thức, sắp xếp mẫu để đánh giá hoặc thảo luận về cấu hình tùy chỉnh:

• Đơn đặt hàng tiêu chuẩn:Chỉ định model JGX-0240D-7.7A, số lượng, độ hoàn thiện bề mặt và địa chỉ giao hàng. Cấu hình tiêu chuẩn sẽ được giao trong vòng 3–5 ngày làm việc kể từ khi xác nhận đơn hàng.
• Yêu cầu kỹ thuật:Cung cấp trọng lượng thiết bị, số điểm lắp đặt, tần số rung chiếm ưu thế và môi trường vận hành cho các đề xuất dành riêng cho ứng dụng.
• Chương trình OEM & Khối lượng:Hãy liên hệ với nhóm bán hàng của chúng tôi để biết các mức định giá theo số lượng, thỏa thuận giao hàng theo lịch trình và các tùy chọn khoảng không quảng cáo do nhà cung cấp quản lý.
• Mẫu:Các mẫu đánh giá có sẵn cho các dự án đủ điều kiện - hãy yêu cầu kèm theo chi tiết đơn đăng ký của bạn để được xử lý nhanh chóng.
