Nguồn gốc:
Trung Quốc
Số mô hình:

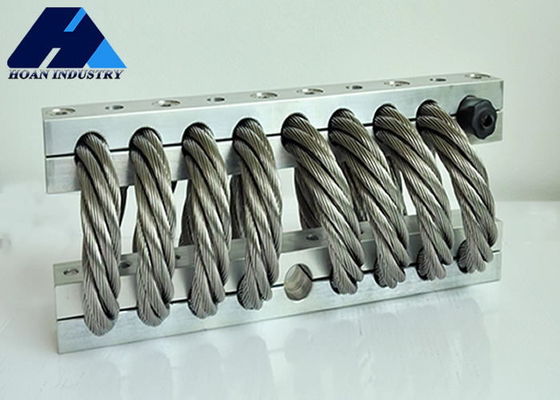

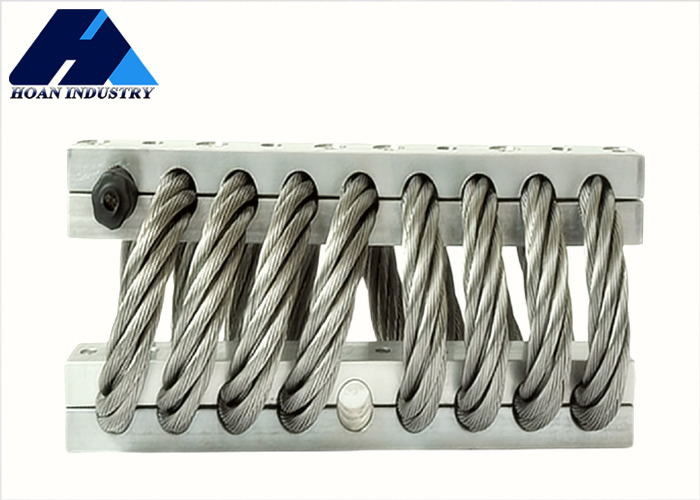

JGX-2228
Tùy chọn gắn
Định số kích thước:
Mô hình | H3±3.30 | ️W ️ | Trọng lượng đơn vị | Tùy chọn gắn | Qua lỗ(mm) | Sợi(mm) | C'sink |
JGX-2228D-1250B | 133 | 140 | 8.4 | C,D | 13,5 + 0,13 -0.38 | M12×1.75 | 90 |
JGX-2228D-960B | 152 | 165 | 9.53 | A,B,C,E,S | |||
JGX-2228D-860B | 159 | 178 | 9.9 | ||||
JGX-2228D-665B | 191 | 210 | 11.5 | ||||
JGX-2228D-550B | 216 | 235 | 12.7 | ||||
JGX-2228D-380B | 216 | 286 | 13.9 |
Trọng tải
Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Sự biến dạng tối đa(mm) |
Độ cứng do rung động KN/m) |
Độ cứng do va chạm ((KN/m) |
1 | JGX-2228D-1250B | 1250 | 50.8 | 2362 | 1010 |
2 | JGX-2228D-960B | 960 | 67.3 | 1513 | 585 |
3 | JGX-2228D-860B | 860 | 74.9 | 1270 | 469 |
4 | JGX-2228D-665B | 665 | 102.9 | 800 | 263 |
5 | JGX-2228D-550B | 550 | 125.7 | 585 | 180 |
6 | JGX-2228D-380B | 380 | 125.7 | 377 | 138 |
Trọng lượng theo hướng 45 °:
Số đường cong |
Mô hình | Trọng lượng tĩnh tối đa(N) | Sự biến dạng tối đa(mm) | Độ cứng do rung động(KN/m) | Độ cứng do va chạm(KN/m) |
1 | JGX-2228D-1250B | 889.8 | 72.4 | 1348 | 503 |
2 | JGX-2228D-960B | 680.6 | 96.5 | 860 | 289 |
3 | JGX-2228D-860B | 613.3 | 105.4 | 718 | 235 |
4 | JGX-2228D-665B | 454.1 | 144.8 | 448 | 131 |
5 | JGX-2228D-550B | 331.6 | 177.8 | 327 | 89 |
6 | JGX-2228D-380B | 215.3 | 177.8 | 212 | 70 |
Trọng lượng bên:
