Nguồn gốc:
Trung Quốc

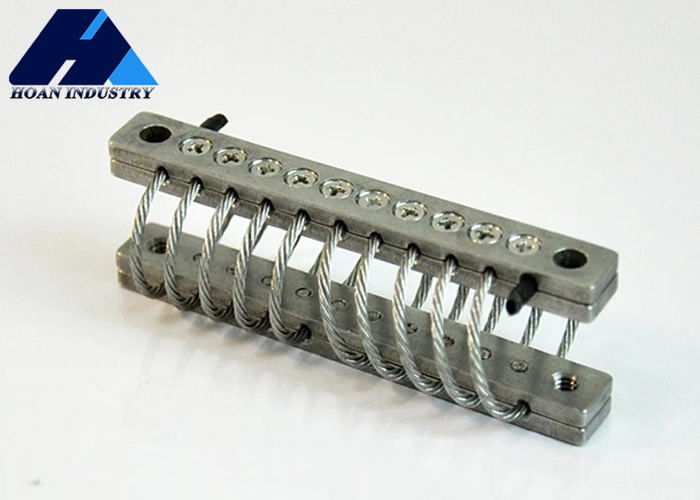

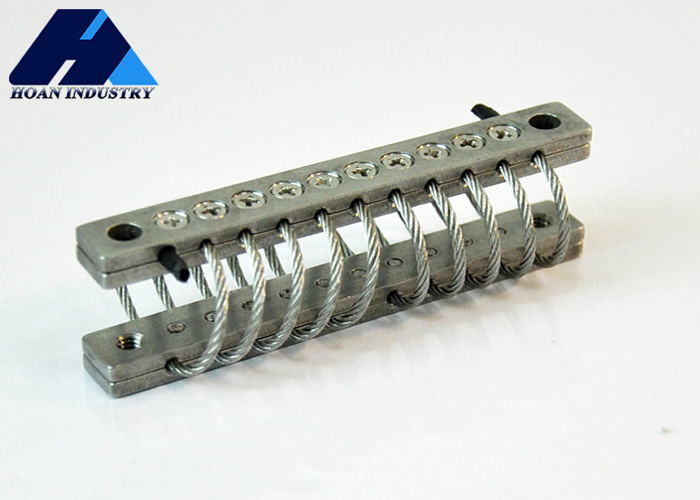

Số mô hình:
JGX-0160
Băng hình
Băng hình
Tùy chọn gắn
Định số kích thước:
| Mô hình sản phẩm | H1±1.5 | ️W ️ | Trọng lượng đơn vị | Tùy chọn gắn | Qua lỗ.mm) | Sợi(mm) | C'sink(°) |
| JGX-0160D-4.8A | 18 | 25 | 0.05 | B,D,E | ¥4.7±0.13 | M4×0.7 | 90 |
| JGX-0160D-3.6A | 20 | 28 | 0.05 | A,B,C,D,E,S | |||
| JGX-0160D-3.2A | 25 | 30 | 0.075 | ||||
| JGX-0160D-2.7A | 28 | 33 | 0.075 | ||||
| JGX-0160D-2.2A | 30 | 36 | 0.075 | ||||
| JGX-0160D-2A | 33 | 38 | 0.075 |
Trọng tải
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Sự biến dạng tối đa(mm) |
Độ cứng do rung động KN/m) |
Độ cứng do va chạm ((KN/m) |
| 1 | JGX-0160D-4.8A | 4.8 | 8.6 | 36 | 22 |
| 2 | JGX-0160D-3.6A | 3.6 | 9.7 | 25 | 16 |
| 3 | JGX-0160D-3.2A | 3.2 | 14.7 | 17 | 8.8 |
| 4 | JGX-0160D-2.7A | 2.7 | 17.8 | 12 | 6.1 |
| 5 | JGX-0160D-2.2A | 2.2 | 18.8 | 11 | 5.3 |
| 6 | JGX-0160D-2A | 2.0 | 21.8 | 7.9 | 3.9 |
Trọng lượng theo hướng 45 °:
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa(N) | Sự biến dạng tối đa(mm) | Độ cứng do rung động(KN/m) | Độ cứng do va chạm(KN/m) |
| 1 | JGX-0160D-4.8A | 3.4 | 11.7 | 20 | 11.4 |
| 2 | JGX-0160D-3.6A | 2.4 | 14.7 | 14 | 7.0 |
| 3 | JGX-0160D-3.2A | 2.4 | 20.8 | 11 | 4.7 |
| 4 | JGX-0160D-2.7A | 1.8 | 24.9 | 7.0 | 3.0 |
| 5 | JGX-0160D-2.2A | 1.8 | 26.9 | 6.1 | 2.6 |
| 6 | JGX-0160D-2A | 1.6 | 31.0 | 5.3 | 1.9 |
Trọng lượng bên:
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa(N) | Sự biến dạng tối đa(mm) | Độ cứng do rung động(KN/m) | Độ cứng do rung động(KN/m) |
| 1 | JGX-0160D-4.8A | 2.2 | 8.6 | 14 | 14 |
| 2 | JGX-0160D-3.6A | 1.8 | 10.7 | 8.8 | 8.8 |
| 3 | JGX-0160D-3.2A | 1.6 | 15.7 | 5.3 | 5.3 |
| 4 | JGX-0160D-2.7A | 1.3 | 18.8 | 3.9 | 3.9 |
| 5 | JGX-0160D-2.2A | 1.3 | 19.8 | 3.2 | 3.2 |
| 6 | JGX-0160D-2A | 1.1 | 22.8 | 2.3 | 2.3 |
