| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-1278D-235B |
| MOQ: | 10 miếng |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |

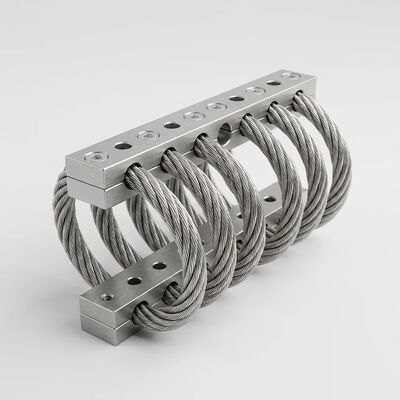

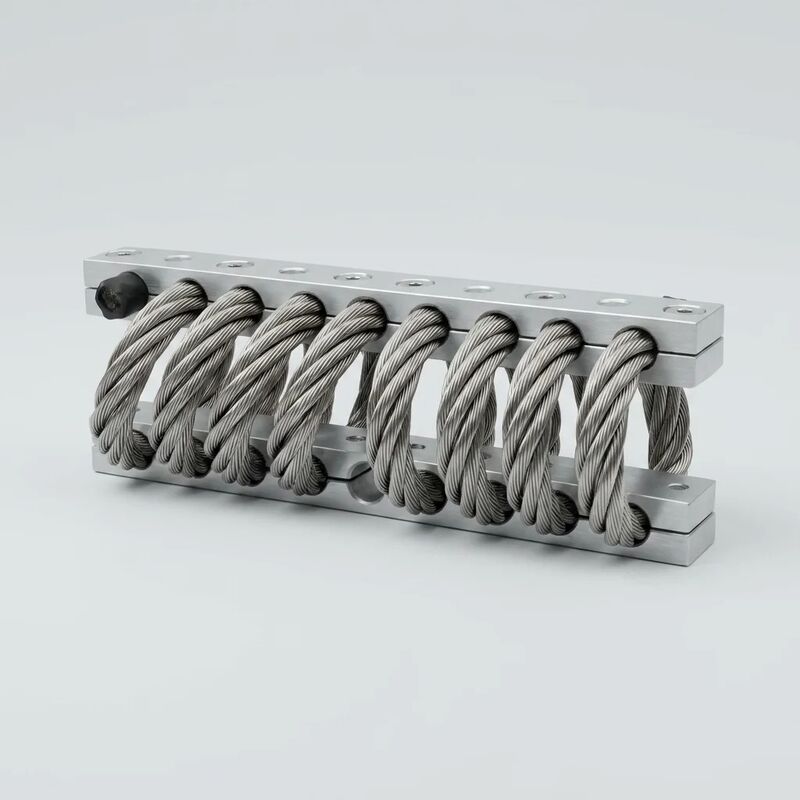

cácJGX-1278D-235Bđưa ra một đề xuất có giá trị khác biệt cơ bản trong việc cách ly rung động công nghiệp:cài một lần là quên luôn. Bằng cách kết hợp điều khiển sốc và rung tác động kép với cấu trúc hoàn toàn bằng kim loại thụ động, bộ cách ly dây cáp định mức 235N này giúp loại bỏ mọi loại chi phí sở hữu định kỳ—thay thế theo lịch trình, nhân công để kiểm tra và thay thế, thời gian ngừng sản xuất để bảo trì, tồn kho phụ tùng thay thế và xử lý chất thải đàn hồi đã xuống cấp. Với chiều cao tổng thể 95mm, chiều rộng 121mm và khối lượng 2,22kg, JGX-1278D-235B phù hợp với các dấu chân lắp đặt công nghiệp tiêu chuẩn đồng thời mang lạituổi thọ sử dụng dự kiến vượt quá 25 nămtrong điều kiện hoạt động bình thường—thường tồn tại lâu hơn thiết bị mà nó bảo vệ.
Các nhóm mua sắm chỉ đánh giá các bộ cách ly chỉ dựa trên chi phí mua đơn vị đã mắc phải một sai lầm tốn kém một cách có hệ thống. Bộ cách ly là thành phần cơ sở hạ tầng—không phải vật tư tiêu hao—và chi phí thực tế của chúng được đo lường theo vòng đời. Phân tích sau đây so sánh việc lắp đặt công nghiệp 24 điểm điển hình trong khoảng thời gian hoạt động 10 năm:
| Yếu tố chi phí (Tầm nhìn 10 năm) | Giá đỡ đàn hồi | Bộ cách ly dây dây JGX-1278D-235B |
|---|---|---|
| Mua lần đầu (24 chiếc * đơn giá) | $X — Đơn giá thấp hơn | $1,5-2,0X — Đơn giá cao hơn, chi phí một lần |
| Dự kiến thay thế vào năm thứ 4 | 24 đơn vị * đơn giá + nhân công thay thế + thời gian ngừng sản xuất (8-24 giờ) | Không có - không có khoảng thời gian thay thế theo lịch trình |
| Dự kiến thay thế vào năm lớp 8 | 24 đơn vị * đơn giá + nhân công + thời gian ngừng hoạt động (lặp lại) | Không có |
| Lao động kiểm tra hàng quý (10 năm * 4 lần kiểm tra) | 40 lần kiểm tra * 1,0 giờ * tỷ lệ kỹ thuật viên (đo độ võng, kiểm tra vết nứt, lập hồ sơ) | 40 lần kiểm tra * 0,15 giờ * tỷ lệ kỹ thuật viên (chỉ kiểm tra trực quan, không đo lường) |
| Chi phí tồn kho phụ tùng thay thế | 6-12 giá đỡ dự phòng trong kho; chi phí quản lý hàng tồn kho | Không - không cần dự trữ hàng thay thế |
| Rủi ro gọi khẩn cấp (thất bại ngoài kế hoạch) | Trung bình - vết rách cao su thảm khốc có thể xảy ra mà không báo trước | Gần bằng không - độ mòn dây tăng dần cung cấp cảnh báo trực quan hàng tháng trước khi ảnh hưởng đến chức năng |
| Chi phí xử lý | Dòng thải cao su-kim loại ngoại quan; yêu cầu xử lý đặc biệt ở một số khu vực pháp lý | 100% thép không gỉ và nhôm có thể tái chế - dòng kim loại phế liệu tiêu chuẩn |
| Ước tính TCO 10 năm bội số của lần mua ban đầu | Chi phí mua lại đơn vị 3,0-5,0* | Chi phí mua lại đơn vị 1,0-1,2* |
Các chiến lược cách ly thông thường giải quyết vấn đề rung và sốc như những vấn đề riêng biệt đòi hỏi phần cứng riêng biệt: giá đỡ mềm để chịu rung liên tục, bộ giảm chấn cứng cho các tác động không thường xuyên. JGX-1278D-235B giải quyết cả hai vấn đề bằng một cơ chế vật lý duy nhất—Ma sát Coulomb tại các bề mặt tiếp xúc giữa các sợitrong vòng xoắn cáp thép không gỉ nhiều dây.
Trong quá trình vận hành thiết bị thông thường—máy bơm chạy ở tốc độ không đổi, máy nén hoạt động theo chu kỳ, bộ máy phát điện tạo ra công suất ổn định—thiết bị tạo ra rung động có biên độ thấp, tần số tương đối cao. Rung động này gây ra những chuyển dịch vi mô (thường là 5-50 μm) giữa các dây thép không gỉ riêng lẻ trong mỗi sợi trong số 7 sợi tạo nên cáp. Tại những điểm tiếp xúc này, ma sát rắn chuyển động năng thành nhiệt lượng không đáng kể. Thiết bị rung càng mạnh thì càng có nhiều giao diện tiếp xúc nối dây, tạo ra hiệu ứng giảm chấn tự điều chỉnh mà không cần điều chỉnh, không cần điều chỉnh và không cần nguồn điện bên ngoài.
Khi xảy ra đầu vào năng lượng cao đột ngột—sự kiện búa nước trong máy bơm, sự trượt máy nén, va chạm cấu trúc trong quá trình xử lý vật liệu hoặc chấn động địa chấn—cáp sẽ trải qua quá trình cấu hình lại hình học ở quy mô vĩ mô. Các sợi riêng lẻ trượt và định vị lại trong bó nhiều dây, hấp thụ năng lượng xung thông qua ma sát kết hợp (cấp độ sợi) và biến dạng đàn hồi (cấp độ xoắn). Hình dạng cuộn dây hình số tám giúp tăng độ cứng lũy tiến khi biến dạng tăng lên, mang lại khả năng bảo vệ quá tải vốn có mà không cần dừng cứng cơ học. Sau khi sự kiện nhất thời kết thúc, cáp sẽ trở về hình dạng ban đầu mà không cần cố định.
Tất cả các xếp hạng tải đều dựa trên thử nghiệm đặc tính Loại II. Các giá trị thể hiện hiệu suất danh nghĩa của bộ cách ly với các thanh giữ bằng nhôm ở nhiệt độ môi trường 23°C:
| Hướng tải | Tải tĩnh tối đa | Biến dạng tối đa | Độ cứng rung | Độ cứng sốc | Tỷ lệ độ cứng (Vib/Sốc) |
|---|---|---|---|---|---|
| Dọc - Nén | 235 N | 48,8 mm | 457 KN/m | 196 KN/m | 2,33* |
| Góc 45° — Kết hợp | 165,7 N | 68,6mm | 259 KN/m | 98 KN/m | 2,64* |
| Bên - Cắt / cuộn | 122,6 N | 50,8 mm | 121 KN/m | 121 KN/m | 1,00* |
| tham số | Giá trị | Chi tiết |
|---|---|---|
| Chỉ định mẫu | JGX-1278D-235B | 1278 = cáp 12,7mm, 8 vòng; 235 = tải trọng thẳng đứng định mức tính bằng Newton |
| Chiều cao (H) | 95mm ±3,30mm | Chiều cao tự do không tải |
| Chiều rộng (W) | 121mm | Chiều dài thanh từ đầu đến cuối |
| Khối | 2,22 kg | Với thanh nhôm; khoảng 3,0 kg với tùy chọn thanh 304 SS |
| Đường kính cáp | 12,7mm | 7 sợi * 19 dây trên mỗi sợi; Loại 304 SS |

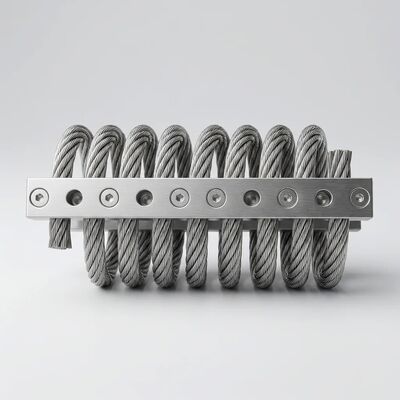

| Số vòng lặp | 8 | Mô hình cuộn dây xoắn ốc hình số tám |
| lỗ gắn | φ9,0mm (+0,13/-0,38) | Xuyên qua lỗ, chìm ở góc 90° |
| Chủ đề | M8*1.25 | Hệ mét ISO thô; gõ nhẹ vào quán bar |
| Cấu hình lắp đặt | A, B, C, D, E, S | 6 biến thể tiêu chuẩn bao gồm tất cả các hình dạng lắp đặt phổ biến |
| Môi trường | Chế độ lỗi gắn kết thông thường | Giải pháp hoàn toàn bằng kim loại JGX-1278D-235B |
|---|---|---|
| Trạm bơm sa mạc từ xa (50°C ngày / 5°C đêm; chỉ số UV 11+; chuyến tham quan dịch vụ = 8 giờ lái xe mỗi chiều) |
Nứt bề mặt cao su do ozone + UV trong vòng 24 tháng; chu trình nhiệt làm tăng độ mỏi của đường liên kết; cử một đội hai người đi thay thế tốn nhiều chi phí hơn bản thân thú cưỡi | Không suy giảm tia cực tím/ozone; Cả nhôm 304 SS và 6061-T6 đều xử lý sự dao động nhiệt ngày 45°C mà không thay đổi đặc tính; không cần đến thăm dịch vụ—không bao giờ |
| Thiết bị giám sát Bắc Cực (Môi trường mùa đông -55°C; chỉ có thể tiếp cận bằng trực thăng từ tháng 11 đến tháng 4) |
Nhiệt độ chuyển hóa thủy tinh đàn hồi đạt khoảng -40°C đến -50°C; Giá đỡ trở nên cứng và mất hoàn toàn khả năng giảm chấn chính xác khi việc bảo vệ thiết bị là quan trọng nhất | 304 SS giữ được độ dẻo và mô đun đàn hồi hoàn toàn ở -180°C; hiệu suất giảm chấn thực sự được tăng cường ở nhiệt độ đông lạnh do hệ số ma sát giữa các sợi tăng lên |
| Nền tảng ngoài khơi - hàng hải thương mại (Sương mù muối 365 ngày/năm; hậu cần bằng trực thăng cho mọi hoạt động bảo trì; cần có giấy phép làm việc trong không gian hạn chế) |
Ăn mòn do phun muối ở bề mặt liên kết cao su với kim loại gây ra sự phân tách ngày càng tăng; việc thay thế yêu cầu phải chuyển phi hành đoàn trực thăng, cấp phép làm việc và phối hợp tắt thiết bị | Không có giao diện liên kết để ăn mòn; Lớp oxit thụ động 304 SS tự thụ động khi bị trầy xước; kiểm tra trực quan từ lối đi—không cần lối vào không gian hạn chế |
| Hầm trạm nâng nước thải ngầm (100% RH, không khí H₂S, cần có giấy phép vào không gian hạn chế đối với mọi hoạt động tiếp cận vật lý) |
Hydrogen sulfide tấn công hỗn hợp cao su; độ ẩm làm tăng tốc độ ăn mòn đường liên kết; mỗi lần kiểm tra hoặc thay thế đều yêu cầu giám sát khí, hệ thống thông gió, dây nịt và người chờ | 304 SS có khả năng kháng H₂S ở nhiệt độ môi trường; không có cao su bị phân hủy; kiểm tra trực quan hàng năm từ cửa vào hầm—không cần vào |
| Dây chuyền chế biến thực phẩm và đồ uống (Rửa sạch chất ăn da hàng ngày ở 80°C; yêu cầu vệ sinh của FDA/USDA; quy trình kiểm tra đối với tất cả các vật liệu tiếp xúc với thiết bị) |
Giá đỡ cao su hấp thụ hóa chất tẩy rửa, phồng lên và thải các hạt đàn hồi vào môi trường sản xuất—nguy cơ ô nhiễm. Thay thế giá đỡ sau mỗi 2-3 năm như một phần của chương trình bảo trì phòng ngừa. | 304 SS tương thích với CIP (sạch tại chỗ) với tất cả các chế độ làm sạch tiêu chuẩn của ngành thực phẩm; không đổ hạt; có sẵn chứng nhận vật liệu có thể truy xuất nguồn gốc đầy đủ; thiết kế sạch sẽ không có kẽ hở để chứa vi khuẩn |
| Nhà máy xử lý hóa chất (Môi trường chứa đầy dung môi; thỉnh thoảng tiếp xúc với sự cố tràn; Phân vùng ATEX/IECEx cho môi trường có khả năng gây nguy hiểm) |
Sự hấp thụ hơi dung môi làm cho thể tích cao su phồng lên từ 20-60%; xếp hạng tải gắn kết trở nên không thể đoán trước trong vòng vài tuần sau khi cài đặt; thay thế thường xuyên là chiến lược quản lý rủi ro duy nhất | 304 SS không thấm đối với tất cả các dung môi công nghiệp thông thường; đánh giá tải ổn định và có thể dự đoán được trong suốt thời gian sử dụng; kết cấu hoàn toàn bằng kim loại giúp loại bỏ nguy cơ tích tụ điện tích |
| Cấu hình | Vật liệu | Hoàn thành | độ cứng | Chống ăn mòn | Cân nặng | Ứng dụng tốt nhất |
|---|---|---|---|---|---|---|
| A - Tiêu chuẩn | Nhôm 6061-T6 | Anodize trắng 10-15μm | Vừa phải | Tốt (trong nhà) | Nhẹ nhất | Trung tâm dữ liệu, nhà máy trong nhà, khu vực kiểm soát khí hậu |
| B - Cứng | Nhôm 6061-T6 | Anodize cứng 25-50μm | Cao (350-500 HV) | Tốt (ngoài trời) | Ánh sáng | Thiết bị ngoài trời, môi trường mài mòn, khả năng gây phiền toái cao |
| C — Hàng Hải | Thép không gỉ 304 | Không có (lớp Cr₂O₃ thụ động) | Cao | Xuất sắc (ở nước ngoài) | Nặng nhất (~35%) | Ven biển, ngoài khơi, hóa chất, thực phẩm, dược phẩm—bất kỳ môi trường nào mà rủi ro ăn mòn chiếm ưu thế hơn tất cả các cân nhắc khác |
| Người mẫu | Tải dọc (N) | H (mm) | W (mm) | Khối lượng (kg) | Phạm vi trọng lượng thiết bị tối ưu (kg)* |
|---|---|---|---|---|---|
| JGX-1278D-370B | 370 | 76 | 92 | 1,81 | 15-26 kg mỗi lần gắn |
| JGX-1278D-310B | 310 | 83 | 102 | 1,91 | 13-22 kg mỗi lần gắn |
| JGX-1278D-292B | 292 | 89 | 105 | 2,00 | 12-21 kg mỗi lần gắn |
| ★ JGX-1278D-235B | 235 | 95 | 121 | 2,22 | 10-17 kg mỗi lần gắn |
| JGX-1278D-199B | 199 | 108 | 133 | 2,40 | 8-14 kg mỗi lần gắn |
| JGX-1278D-176B | 176 | 124 | 144 | 2,70 | 7-12 kg mỗi lần gắn |
| JGX-1278D-154B | 154 | 137 | 156 | 2,90 | 6-11 kg mỗi lần gắn |
| JGX-1278D-122B | 122 | 155 | 180 | 3.09 | 5-9 kg mỗi lần gắn |
*Phạm vi tối ưu được tính ở mức 40-70% tải định mức để có hiệu suất giảm chấn tốt nhất. Lựa chọn thực tế phải tính đến sự phân bổ tải trên nhiều điểm lắp đặt, tải trọng động trong quá trình vận hành và bất kỳ sự bất đối xứng nào trong trọng tâm của thiết bị.
| Ngành công nghiệp | Thiết bị | Nguồn rung | Giá trị JGX-1278D-235B |
|---|---|---|---|
| Nước & Nước thải | Máy bơm ly tâm, máy thổi khí, máng định lượng hóa chất | Mất cân bằng cánh quạt, nhiễu loạn chất lỏng, cộng hưởng đường ống | Độ bền môi trường ẩm ướt 24/7; Kháng H₂S; không cần bảo trì cho các trạm không người lái |
| HVAC & Điện Lạnh | Máy làm lạnh, tháp giải nhiệt, bộ xử lý không khí, quạt ngưng tụ | Xung máy nén, mất cân bằng quạt, kết cấu truyền động | Mái nhà chịu được thời tiết; miễn dịch chu kỳ nhiệt độ theo mùa; không cần vỏ bảo vệ |
| Khí nén | Máy nén trục vít và pittông quay, máy sấy, bình thu | Lực quán tính của piston, xung trục vít, cộng hưởng bình áp lực | Xử lý sốc mô-men xoắn khi khởi động và rung khi chạy liên tục trong một thiết bị |
| điện phân phối | Bộ máy phát điện diesel và khí đốt, mô-đun đồng phát, tua-bin siêu nhỏ | Xung kích hoạt của động cơ, mất cân bằng rôto, chuyển tiếp bước tải | Chịu được nhiệt độ cao; khả năng chống phun nhiên liệu/dầu; công trình không cháy |
| Khai thác & tổng hợp | Bộ truyền động máy nghiền, khung sàng, động cơ truyền động băng tải, máy bơm bùn | Tải tác động, mất cân bằng vành đai, xung bùn | Chống mài mòn; không có điểm bôi trơn làm tắc nghẽn; đánh giá phơi nhiễm tại khu mỏ ngoài trời |
| Dầu khí trung nguồn | Máy bơm tăng áp đường ống, tấm trượt đồng hồ, tấm dẫn động van | Rung động do dòng chảy, xung áp suất, hiện tượng xâm thực bơm | Dung sai ngâm hydrocarbon đầy đủ; khả năng tương thích khu vực nguy hiểm |
| Bột giấy & Giấy | Động cơ máy lọc, bộ truyền động lịch, vỏ ổ trục máy sấy, máy cuộn | Mất cân bằng cuộn, rung động truyền động, chuyển tiếp hệ thống hơi nước | Độ bền độ ẩm cao ở nhiệt độ cao; tẩy trắng kháng hóa chất |
| Hàng Hải & Cảng | Vỏ điều khiển cần cẩu, bộ dẫn động giàn từ tàu tới bờ, đế động cơ băng tải | Tải trọng tác động từ việc vận chuyển container, rung động kết cấu từ máy móc gần đó | Miễn dịch với không khí muối; xử lý các tác động đa chiều từ chu trình xử lý container |
Bộ cách ly JGX-1278D-235B được sản xuất theoISO 9001:2015quản lý chất lượng với các biện pháp kiểm soát sản xuất sau:
Kể từ khi thành lập vào năm 2005, Xi'an Hoan đã phát triển thành một chuyên gia được quốc tế công nhận về các giải pháp cách ly rung, hấp thụ sốc và tiêu tán năng lượng. Hoạt động từ trụ sở chính ở Thiểm Tây, Trung Quốc, đội ngũ hơn 500 người của chúng tôi—bao gồm hơn 100 chuyên gia kỹ thuật, sản xuất và chất lượng—phục vụ khách hàng trên hơn 35 quốc gia về máy móc công nghiệp, HVAC thương mại, viễn thông, sản xuất điện, vận tải đường sắt, hệ thống hàng hải và các lĩnh vực thiết bị y tế.
Cơ sở sản xuất được chứng nhận ISO 9001:2015 của chúng tôi có các trung tâm gia công CNC, trạm quấn cáp tự động, bộ uốn thủy lực và dây chuyền sản xuất được điều khiển bằng máy tính hoạt động trong môi trường được kiểm soát khí hậu. Chúng tôi duy trì một chương trình R&D tích cực tập trung vào các vật liệu giảm chấn tiên tiến, mô hình động lực học cấu trúc phi tuyến tính và tối ưu hóa bộ cách ly dành riêng cho ứng dụng—cho phép chúng tôi hỗ trợ cả các đơn đặt hàng sản phẩm tiêu chuẩn và các giải pháp cách ly được tùy chỉnh hoàn toàn cho các yêu cầu riêng biệt của khách hàng.
Yêu cầu báo giá hoặc tư vấn kỹ thuật:Chia sẻ thông số kỹ thuật thiết bị của bạn—trọng lượng được hỗ trợ, vị trí lắp đặt, môi trường vận hành và mục tiêu cách ly rung—và nhóm kỹ thuật ứng dụng của chúng tôi sẽ cung cấp đề xuất dòng JGX-1278 phù hợp với xác minh phân phối tải miễn phí, thường trong vòng một ngày làm việc.
