| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-1278D-292B |
| MOQ: | 10 miếng |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |

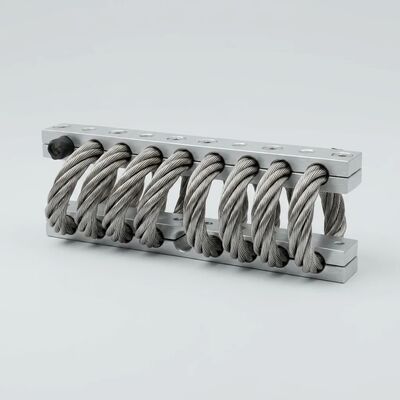

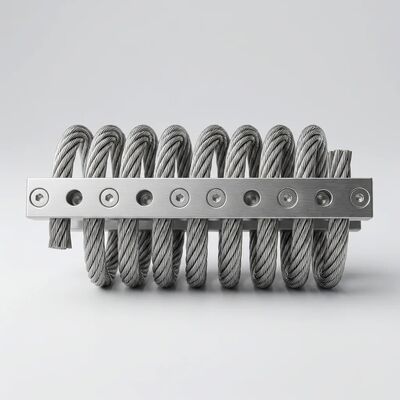

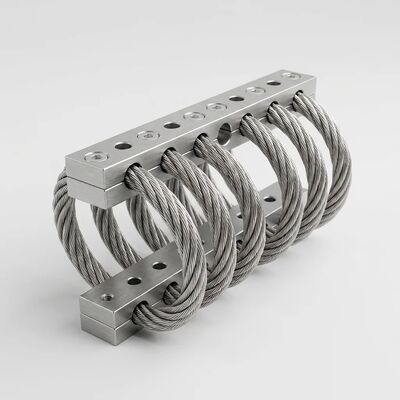

cácJGX-1278D-292Blà thiết bị cách ly rung dây cáp hoàn toàn bằng kim loại được chế tạo nhằm mục đíchgiảm rung và sốc đa hướng ba chiều (3D)trong môi trường công nghiệp nơi các giá đỡ trục đơn thông thường đạt đến giới hạn hiệu suất của chúng. Xếp hạng ởTải tĩnh dọc tối đa 292N, với chiều cao lắp đặt là 89 mm và chiều rộng 105 mm, bộ cách ly này sử dụng cáp thép không gỉ 304 bện 8 vòng, đường kính 12,7 mm để phân tán năng lượng theo mọi hướng thông qua giảm chấn Coulomb (ma sát giữa các sợi). Cấu trúc hoàn toàn bằng kim loại đảm bảo tuổi thọ sử dụng vô thời hạn mà không bị rão, lão hóa hoặc bảo trì—làm cho nó trở thành lựa chọn hoàn hảo cho thiết bị đo chính xác, cơ sở hạ tầng trung tâm dữ liệu, lắp đặt viễn thông và hệ thống sản xuất tự động.
Rung động cơ học trong thế giới thực hiếm khi đến từ một hướng duy nhất. Một máy bơm ở tầng bên dưới truyền tiếng ồn dọc qua cấu trúc tòa nhà. Một băng tải gần đó tạo ra chuyển động lắc ngang. Sự giãn nở nhiệt của hệ thống đường ống gây ra sự dịch chuyển góc. Một chiếc xe nâng đi qua sẽ tạo ra một tác động mạnh, đa chiều. Mỗi nguồn nhiễu này hoạt động dọc theo một trục không gian khác nhau—và bộ cách ly một trục chỉ có thể xử lý một trong số chúng một cách hiệu quả.
JGX-1278D-292B giải quyết hạn chế cơ bản này thông quahình học cáp xoắn ốc hình số tám. Cấu trúc mắc kẹt tạo ra hàng nghìn điểm tiếp xúc cực nhỏ giữa các dây thép không gỉ riêng lẻ. Khi năng lượng rung động đi vào bộ cách ly từ bất kỳ hướng nào, các bề mặt tiếp xúc này sẽ trải qua sự dịch chuyển vi mô tương đối, chuyển đổi động năng thành nhiệt lượng không đáng kể thông qua ma sát rắn—một hiện tượng được gọi làCoulomb hoặc giảm chấn cuồng loạn. Không giống như giảm chấn nhớt (phụ thuộc vào vận tốc và đặc tính chất lỏng), giảm chấn Coulomb phụ thuộc vào chuyển vị và hoạt động hiệu quả trên tất cả sáu bậc tự do: ba chuyển động tịnh tiến (X, Y, Z) và ba chuyển động quay (bước, lăn, lệch).
Bảng dưới đây trình bày dữ liệu độ cứng và độ võng đặc trưng đầy đủ cho cả ba hướng tải trọng chính. Các giá trị này được lấy từ thử nghiệm Loại II theo phương pháp tương đương MIL-STD-810, được điều chỉnh cho các ứng dụng công nghiệp-thương mại:
| Hướng tải | Tải tĩnh tối đa | Biến dạng tối đa | Độ cứng rung | Độ cứng sốc |
|---|---|---|---|---|
| Dọc - Nén | 292 N | 43,2mm | 613 KN/m | 278 KN/m |
| Góc 45° — Kết hợp nén và cắt | 208,8 N | 61,0 mm | 349 KN/m | 138 KN/m |
| Bên - Cắt / cuộn | 158,9 N | 45,2mm | 173 KN/m | 173 KN/m |
JGX-1278D-292B chứakhông chất đàn hồi, không chất kết dính, không chất lỏng thủy lực và không mối nối liên kết. Mọi thành phần—từ cáp thép không gỉ 304 bện 7*19 đến thanh giữ bằng nhôm 6061-T6 hoặc thép không gỉ 304 được gia công chính xác—đều là kim loại. Chiến lược vật liệu này không chỉ đơn giản là về độ bền; nó loại bỏ mọi con đường xuống cấp đã biết làm hạn chế tuổi thọ của bộ cách ly đàn hồi:
| Cơ chế lỗi | Giá đỡ đàn hồi (Cao su) | JGX-1278D-292B (Toàn kim loại) |
|---|---|---|
| tấn công ozone | Vết nứt bề mặt bắt đầu trong vòng 18-36 tháng kể từ khi phơi ngoài trời; vết nứt lan truyền đến hư hỏng chức năng trong vòng 5 năm | Không có tác dụng - thép không gỉ vô cơ trơ về mặt hóa học với ozone |
| Bức xạ tia cực tím (UV) | Sự phân cắt chuỗi polyme gây ra hiện tượng cứng bề mặt dần dần; Độ cứng tăng 25-40% sau 3 năm tiếp xúc trực tiếp với ánh nắng mặt trời | Không có tác dụng - liên kết kim loại không bị ảnh hưởng bởi năng lượng photon UV |
| Chu kỳ nhiệt (-40°C đến +80°C) | Sự giãn nở nhiệt chênh lệch ở đường liên kết cao su-kim loại gây ra ứng suất bề mặt; sự tách rời trái phiếu cuối cùng | Không có giao diện ngoại quan để tách biệt; 304 SS CTE: 17,2 μm/m·°C; 6061-T6 CTE: 23,6 μm/m·°C — cả tuyến tính và thuận nghịch |
| Bộ leo / nén | Giảm chiều cao vĩnh viễn 15-25% sau 2 năm chịu tải trọng tĩnh ở 23°C; tăng tốc ở nhiệt độ cao | Độ rão không đo được - thép không gỉ hoạt động dưới điểm chảy dẻo ở mức tải định mức |
| Tiếp xúc dầu & hydrocarbon | Độ phồng thể tích 20-60% (tùy thuộc vào loại chất đàn hồi); mất khả năng chịu tải và ổn định kích thước | Không hấp thụ - 304 SS không thấm đối với tất cả các hydrocacbon, dung môi và chất lỏng công nghiệp |
| Mệt mỏi khi tải theo chu kỳ | Sự tăng nhiệt cuồng loạn làm tăng nhiệt độ bên trong; làm mềm dần dần; giọt nước mắt thảm khốc cuối cùng | Giảm chấn ma sát có khả năng tự giới hạn - sự tiêu tán năng lượng làm tăng nhiệt độ khối không đáng kể; không có mối quan tâm về giới hạn mỏi ở tải trọng thiết kế |
| Ăn mòn phun muối | Ăn mòn điện hóa ở mép liên kết thép-cao su; kích rỉ sét làm bong tróc giao diện liên kết | Lớp oxit crom thụ động 304 SS mang lại khả năng chống ăn mòn tự phục hồi; không có liên kết kim loại khác nhau để tạo ra tế bào điện |
| tham số | Đặc điểm kỹ thuật | Ghi chú |
|---|---|---|
| Người mẫu | JGX-1278D-292B | JGX = Bộ cách ly cáp; 1278 = cáp 12,7mm, 8 vòng; D = thanh tiêu chuẩn; 292 = tải định mức (N); B = mã loại vạch |
| Chiều cao tổng thể (H) | 89mm ±3,30mm | Đo từ đáy thanh dưới đến đỉnh thanh trên, không tải |
| Chiều rộng tổng thể (W) | 105mm | Chiều dài thanh (từ đầu đến cuối) |
| Đơn vị trọng lượng | 2,00 kg | Có thanh giữ bằng nhôm; thêm ~35% cho tùy chọn thanh thép không gỉ |
| Đặc điểm kỹ thuật cáp | Đường kính 12,7mm, cấu trúc sợi 7 * 19 | 7 sợi mỗi cáp; 19 dây trên mỗi sợi; loại thép không gỉ 304 |
| Số vòng lặp | 8 | Cuộn dây xoắn ốc hình số tám giữa thanh giữ trên và dưới |
| lỗ gắn | φ9,0mm (+0,13 / -0,38) xuyên qua lỗ | Khe hở phù hợp cho bu lông M8; chìm tới góc 90° |
| Chủ đề | M8 * 1,25 mét thô | Gõ vào thanh giữ; Tùy chọn thanh xuyên lỗ cũng có sẵn (Cấu hình tùy chọn C, D) |
| Cấu hình lắp đặt | A, B, C, D, E, S | 6 cấu hình tiêu chuẩn: kết hợp các hướng ren/xuyên lỗ, thanh trên/dưới |
| Ngành công nghiệp | Thiết bị được bảo vệ | Yêu cầu cách ly chính | Ưu điểm của JGX-1278D-292B |
|---|---|---|---|
| Trung tâm dữ liệu | Giá đỡ máy chủ, mảng lưu trữ, mô-đun UPS, bộ CRAC | Bảo vệ sự kiện địa chấn + cách ly rung động cơ quạt liên tục | Hoàn toàn bằng kim loại = không thoát khí trong đường dẫn luồng khí; an toàn cháy nổ; Cách ly 3D cho trôi dạt địa chấn nhiều tầng |
| Viễn thông | Thiết bị băng tần cơ sở 4G/5G, bộ đàm truyền tải vi sóng, khung phân phối cáp quang | Độ bền ngoài trời trong mọi thời tiết + độ rung kết cấu tần số thấp do lắc lư của tháp | Không cần vỏ bảo vệ; Tuổi thọ hiện trường hơn 20 năm mà không cần đến bảo trì tại chỗ |
| Chế tạo chất bán dẫn | Máy bước in thạch bản, máy dò wafer, công cụ đo lường, bảng quang cách ly rung | Kiểm soát độ rung dưới micron trong phòng sạch Class 1-100 | Không đổ hạt; có thể khử trùng; duy trì giảm xóc trong môi trường chân không (không thoát khí) |
| Tự động hóa công nghiệp | Bộ điều khiển máy CNC, bệ robot, khung cắt laser, cell kiểm tra tự động | Độ ổn định đa trục để duy trì khả năng lặp lại định vị ở mức micron | Nén đồng thời + cắt + cách ly cuộn; không trôi theo thời gian |
| Dầu khí - Chế biến | Vỏ điều khiển tuabin khí, tủ SCADA của trạm máy nén, bảng đo chuyển giao quyền giám sát | Rung động máy móc liên tục + thỉnh thoảng xảy ra hiện tượng tăng áp suất | Hydrocarbon miễn dịch; tương thích với khu vực nguy hiểm (hoàn toàn bằng kim loại = không tích lũy điện tích tĩnh) |
| Phát điện | Tủ điều khiển máy phát điện, tủ kích từ, thiết bị giám sát tuabin | Nhiệt độ cao gần với vỏ tuabin + rung động máy móc quay liên tục | Ổn định đến +300°C; chống phun dầu/nhiên liệu; không cháy |
| Hàng Hải — Tàu Thương Mại | Bảng điều khiển định vị cầu, hệ thống định vị động, thiết bị đầu cuối liên lạc vệ tinh | Rung động cơ kết hợp + chuyển động của tàu do trạng thái biển gây ra + khí quyển muối | Chống sương muối 304 SS; tay cầm đa trục đồng thời cao độ+cuộn+rung; nhỏ gọn cho việc lắp đặt cầu |
| Cơ sở hạ tầng đường sắt | Thiết bị tín hiệu bên đường, tủ đếm trục, hệ thống thông tin hành khách trên sân ga, nút liên lạc trong đường hầm | Rung động mặt đất do tàu chạy qua + phơi nhiễm ngoài trời trong mọi thời tiết | Triển khai từ xa không cần bảo trì; cách ly tần số thấp hiệu quả dưới 20 Hz |
| Khoa học Y tế & Đời sống | Máy làm lạnh đầu lạnh MRI, hệ thống hỗ trợ giàn CT, bàn ly tâm trong phòng thí nghiệm, phòng làm việc robot phòng sạch | Cách ly rung trong môi trường vô trùng/được kiểm soát với kiểm soát ô nhiễm nghiêm ngặt | Có thể hấp tiệt trùng, EtO và gamma; không thoát khí; không có sự bong tróc hạt đàn hồi |
| Lựa chọn | Vật liệu | Xử lý bề mặt | Môi trường được đề xuất |
|---|---|---|---|
| MỘT | Hợp kim nhôm 6061-T6 | Anodizing trắng (10-15 μm) | Công nghiệp trong nhà; trung tâm dữ liệu; vỏ bọc kiểm soát khí hậu; cài đặt nhạy cảm với ngoại hình |
| B | Hợp kim nhôm 6061-T6 | Anodizing cứng (25-50 μm, 350-500 HV) | Ngoài trời; môi trường mài mòn/bụi bặm; những vị trí có độ rung cao, nơi đáng lo ngại về hiện tượng mài mòn |
| C | Thép không gỉ 304 | Không có (lớp oxit thụ động) | Ngoài khơi; ven biển (<5 km); nhà máy hóa chất; thực phẩm & dược phẩm; bất kỳ cài đặt nào ưu tiên khả năng chống ăn mòn hơn trọng lượng |
| Người mẫu | Tải dọc (N) | H (mm) | W (mm) | Trọng lượng (kg) | Tốt nhất cho |
|---|---|---|---|---|---|
| JGX-1278D-370B | 370 | 76 | 92 | 1,81 | Thiết bị nhỏ gọn nặng nhất |
| JGX-1278D-310B | 310 | 83 | 102 | 1,91 | Máy móc công nghiệp nặng |
| ★ JGX-1278D-292B | 292 | 89 | 105 | 2,00 | Dụng cụ chính xác, trung tâm dữ liệu |
| JGX-1278D-235B | 235 | 95 | 121 | 2,22 | Máy bơm và máy nén hạng trung |
| JGX-1278D-199B | 199 | 108 | 133 | 2,40 | Thiết bị công nghiệp tổng hợp |
| JGX-1278D-176B | 176 | 124 | 144 | 2,70 | Máy nhẹ, cụm quạt |
| JGX-1278D-154B | 154 | 137 | 156 | 2,90 | Vỏ điện tử, bảng nhỏ |
| JGX-1278D-122B | 122 | 155 | 180 | 3.09 | Thiết bị đo trọng lượng nhẹ nhạy cảm |
Mỗi JGX-1278D-292B được sản xuất theo quy trìnhISO 9001:2015hệ thống quản lý chất lượng được chứng nhận. Kiểm soát sản xuất bao gồm:
Được thành lập vào năm 2005 và có trụ sở chính tại Thiểm Tây, Trung Quốc, Xi'an Hoan là nhà sản xuất chuyên biệt về các giải pháp cách ly rung, hấp thụ sốc và tiêu tán năng lượng cho thị trường thương mại và công nghiệp trên toàn thế giới. Lực lượng lao động của chúng tôi gồm hơn 500 nhân viên, bao gồm hơn 100 chuyên gia kỹ thuật và đảm bảo chất lượng. Dấu ấn xuất khẩu trên 35 quốc gia của chúng tôi bao gồm các OEM máy móc công nghiệp, các nhà thầu kỹ thuật và mua sắm, các nhóm bảo trì và độ tin cậy cũng như các chuyên gia trang bị thêm thiết bị.
Danh mục sản phẩm của chúng tôi bao gồm bộ cách ly dây cáp (dòng JGX, GR, GRY), giá đỡ bằng hỗn hợp cao su-kim loại, bộ cách ly lò xo cuộn, bộ giảm chấn ma sát và cụm cách ly tùy chỉnh dành riêng cho ứng dụng. Chúng tôi duy trì một chương trình R&D tích cực về vật liệu giảm chấn tiên tiến, động lực học cấu trúc phi tuyến tính và tối ưu hóa hiệu suất của bộ cách ly dựa trên phần tử hữu hạn.
Yêu cầu báo giá hoặc đặt lịch tư vấn kỹ thuật:Cung cấp thông số kỹ thuật thiết bị của bạn—trọng lượng được hỗ trợ, kích thước lắp đặt, điều kiện môi trường vận hành và mục tiêu hiệu suất cách ly rung—và nhóm kỹ thuật ứng dụng của chúng tôi sẽ phản hồi bằng đề xuất dòng JGX-1278 phù hợp trong vòng một ngày làm việc. Xác minh phân phối tải miễn phí được bao gồm trong tất cả các yêu cầu báo giá.
