JGX-0956D-104A Phân lập rung động dây thừng dây cao cấp Kiểm soát tiếng ồn cộng hưởng cho máy móc công nghiệp

JGX-0956D-104A Máy cô lập rung dây thừng dây

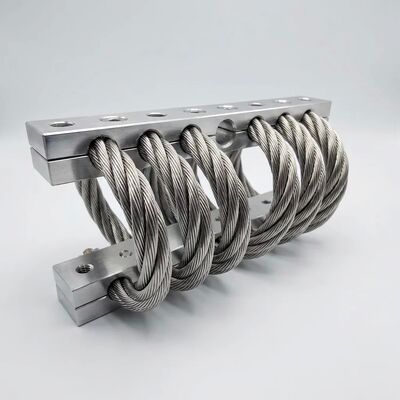

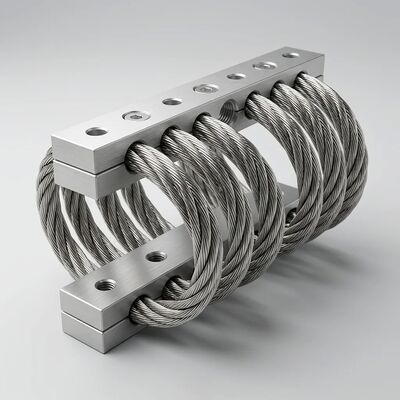

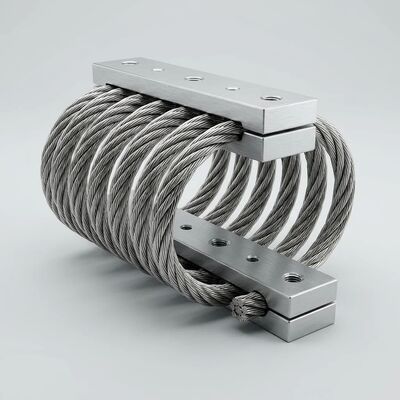

JGX-0956D-104A kết hợp kim loại cao cấp với vật lý rung động tiên tiến để cung cấp điều khiển cộng hưởng đặc biệt và giảm tiếng ồn cho máy móc công nghiệp.4mm diameter 304 stainless steel wire rope—constructed in a 7*19 strand configuration with regular right-hand lay—is helically wound through 10 continuous loops and clamped between two 6061-T6 aluminum alloy blocks with 25-30μm hard anodized surfaces.

Vật liệu kim loại và chuỗi chất lượng

Thép kim loại dây thừng:Xây dựng 7 * 19 (7 sợi, mỗi sợi chứa 19 dây riêng lẻ) cung cấp sự cân bằng tối ưu về tính linh hoạt và tuổi thọ mệt mỏi.Mỗi dây được kéo lạnh từ thép không gỉ austenit UNS S30400 đến độ bền kéo tối thiểu là 1570 MPaViệc xử lý kẽm-phosphatization áp dụng sau khi nhánh tạo ra một lớp phủ phosphate microcrystalline phục vụ hai mục đích:giảm hệ số ma sát giữa các sợi để có hành vi giảm bớt Coulomb nhất quán, và cung cấp một rào cản ăn mòn hy sinh bổ sung cho tính thụ động vốn có của chất nền không gỉ 304.

Kỹ thuật khối nhôm:Các khối kẹp 6061-T6 (khoảng 12mm dày mỗi,góp phần vào chiều cao hồ sơ tổng thể ~ 40mm) trải qua xử lý nhiệt dung giải pháp ở 530 °C tiếp theo là làm nguội bằng nước và lão hóa nhân tạo ở 175 °C trong 8 giờ để đạt được điều kiện độ nóng T6. Subsequent hard anodizing per MIL-A-8625 Type III produces a 25-30μm oxide layer with surface hardness exceeding 400 HV—comparable to case-hardened tool steel—providing both electrical isolation (dielectric strength >800V) and corrosion resistance exceeding 1000 hours in neutral salt spray per ASTM B117.

Khả năng truy xuất hoàn toàn:Mỗi JGX-0956D-104A mang tính truy xuất theo dõi cấp lô liên kết chất cô lập hoàn thành với chứng chỉ nhà máy nguyên liệu thô. Phân tích thành phần hóa học (C, Mn, P, S, Si, Cr, Ni theo ASTM A240),xác minh tính chất cơ học (sức mạnh năng suất), độ bền kéo, kéo dài) và thử nghiệm ăn mòn giữa các hạt (ASTM A262 Practice E) được ghi chép và có sẵn theo yêu cầu.

Hiệu suất âm thanh và cộng hưởng

Uncontrolled machinery vibration manifests as both structural fatigue and airborne noise—two problems the JGX-0956D-104A addresses simultaneously through its non-linear stiffness and hysteresis damping characteristics:

• Kiểm soát khả năng truyền:Ở tần số kích thích trên √2 * tần số tự nhiên của hệ thống (khoảng 20 Hz cho các thiết bị điển hình), khả năng truyền rung giảm xuống dưới đơn vị,đạt được cách ly > 90% ở tốc độ hoạt độngHành vi cứng không tuyến tính ngăn chặn sự gia tăng kích thước ngay cả khi kích thích tiếp cận cộng hưởng trong quá trình khởi động và hạ thấp thiết bị.
• Phóng âm thanh tăng cường:Với một nhân tố Q ≤ 2,8 ở cộng hưởng so với 10-50 * cho các thiết bị đỡ mùa xuân không thấm,JGX-0956D-104A giới hạn lực truyền đỉnh dưới ngưỡng thiệt hại cấu trúc mà không cần các bộ giảm áp khối lượng điều chỉnh hoặc hệ thống điều khiển hoạt động.
• Thiết bị làm giảm tiếng ồn:Sự gián đoạn trở kháng cơ học tại giao diện dây thép với khối lắp đặt phản xạ và tiêu tan năng lượng rung trước khi nó đạt đến các cấu trúc tòa nhà.Các phép đo trường cho thấy giảm 15-25 dB trong truyền âm thanh do cấu trúc trong dải octave 100-2000 Hz quan trọng nhất cho sự thoải mái âm thanh.
• Hiệu quả băng thông rộng:Không giống như các bộ đệm nhựa có hiệu suất phụ thuộc vào nhiệt độ và tần số,Cơ chế dập Coulomb (khuốc khô) của bộ cách ly dây thép duy trì sự phân tán năng lượng nhất quán từ 5 Hz đến hơn 500 Hz trên toàn bộ -75 °C đến +300 °C.

Các thông số kỹ thuật đầy đủ

Các lĩnh vực ứng dụng công nghiệp

• Trạm nén:Phân cách máy nén và vít trong chế biến khí đốt tự nhiên, nhà máy làm lạnh và hệ thống khí nén, nơi xung tần số thấp và kích thích hài hòa yêu cầu cách ly giảm áp cao
• Kiểm tra chính xác:Máy đo tọa độ (CMM), máy so sánh quang học và băng ghế can thiệp laser đòi hỏi cách ly sub-micron khỏi rung động do tòa nhà mang lại
• Thiết bị HVAC nặng:Cách ly máy lạnh ly tâm trong các tòa nhà cao tầng thương mại, nơi truyền âm thanh do cấu trúc đến các tầng được sử dụng phải được giảm thiểu.
• Bộ máy phát động cơ công nghiệp:Phân biệt động cơ truyền động tần số biến đổi (VFD) khi các dòng hài hòa tần số cao do biến tần kích kích thích cộng hưởng cơ học trong khung động cơ
• Phòng thí nghiệm thử nghiệm và hiệu chuẩn:Các cân phân tích nhạy cảm với rung động, trạm làm việc kính hiển vi và cách ly phòng thử môi trường

Để biết chi tiết về đường cong hiệu suất âm thanh, chứng chỉ vật liệu hoặc thiết kế hệ thống cách ly cụ thể cho ứng dụng, vui lòng liên hệ với nhóm kỹ sư của chúng tôi.Chúng tôi cung cấp miễn phí xác minh tần số tự nhiên và phân tích phân phối tải cho cấu hình thiết bị cụ thể của bạn.
