JGX-1276D-278B Phân biệt rung dây thừng dây thép ở mọi hướng cho phạm vi tần số tải rộng môi trường cực đoan

Bộ cách ly rung dây dây JGX-1276D-278B - Cách ly đa trục với đáp ứng tần số băng thông rộng

Tổng quan về sản phẩm

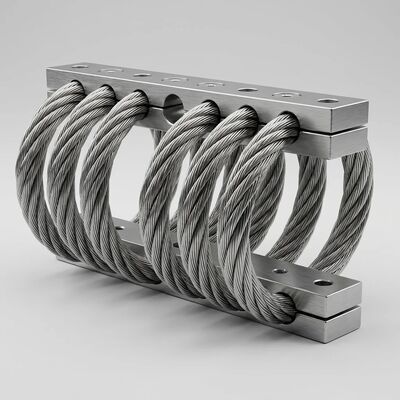

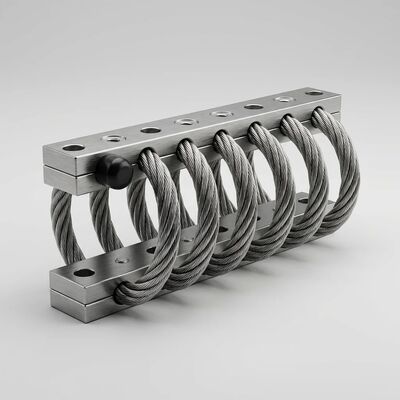

cácJGX-1276D-278Blà thiết bị cách ly rung dây thép không gỉ được quấn xoắn ốc được chế tạo nhằm mục đíchcách ly động mọi hướngtrên mộtphổ tải và tần số rộng. Lõi dây cáp SS304 tám vòng của nó được kẹp đối xứng giữa các thanh gắn hợp kim nhôm được gia công chính xác, tạo ra bộ phận cách ly hoàn toàn bằng kim loại chắc chắn, hoạt động đáng tin cậy từ-70°C đến +300°Ckhông có bất kỳ thành phần đàn hồi nào bị suy giảm theo thời gian.

Nguyên tắc cách ly mọi hướng

Không giống như lò xo trục đơn hoặc giá đỡ cao su, JGX-1276D-278B sử dụng hình dạng dây cáp xoắn ốc đồng thời làm giảm rung động trongtất cả sáu bậc tự do: ba trục tịnh tiến (kéo/nén, cắt ngang theo cả hai hướng) và ba trục quay (cuộn, nghiêng và ngáp). Điều này đạt được thông qua cơ chế ma sát Coulomb giữa các sợi dây riêng lẻ trong mỗi vòng dây. Khi bộ cách ly biến dạng dưới tải động, các dây thép không gỉ trượt vào nhau, chuyển động năng dao động thành tản nhiệt cấp thấp thông qua giảm chấn ma sát khô.

Phạm vi tải và tần số rộng

Mỗi đơn vị JGX-1276D-278B hỗ trợ mộtphạm vi tải tĩnh 2–55 kg, với tần số tự nhiên tập trung xung quanh5–8 Hz. Đường cong độ cứng phi tuyến tính lũy tiến của bộ cách ly mang lại sự tuân thủ mềm mại dưới tác động kích thích tần số cao, biên độ thấp trong khi cứng dần dưới các xung sốc năng lượng cao. Tỷ lệ giảm chấn điển hình dao động từ0,10 đến 0,20, với hệ số khuếch đại cộng hưởng dưới đây3.0ở các tần số tới hạn—hoạt động tốt hơn đáng kể so với các giá treo cao su tương đương. Khả năng truyền rung động trên phổ 10–2000 Hz luôn ở mức thấp, giúp bộ cách ly này phù hợp với tải trọng điện tử nhạy cảm và thiết bị đo chính xác.

Vật liệu & Xây dựng

Dây cáp SS304 đường kính 6,4 mm trải qua quá trình tạo hình bằng điện hóa để loại bỏ các vết nứt nhỏ trên bề mặt, tăng cường khả năng chống ăn mòn và duy trì ma sát giữa các sợi ổn định qua hàng triệu chu kỳ tải. Các thanh kẹp bằng hợp kim nhôm có bề mặt được anot hóa với các lỗ được doa chính xác để tiếp nhận bu lông lắp M8. Xử lý nhiệt giảm ứng suất được áp dụng sau khi cuộn để ổn định hình dạng xoắn ốc và ngăn ngừa hiện tượng rão lâu dài.

Khả năng môi trường khắc nghiệt

Cấu trúc hoàn toàn bằng kim loại giúp loại bỏ các dạng hư hỏng vốn có của các bộ cách ly đàn hồi: không làm cứng cao su ở nhiệt độ dưới 0, không bị mềm hoặc rão khi tiếp xúc với nhiệt độ cao kéo dài và không bị nứt do ozon hoặc tia cực tím. Bộ cách ly chịu đượcthử nghiệm phun muối vượt quá 500 giờ(tương đương ASTM B117) mà không có sự suy giảm có thể đo lường được, khiến nó phù hợp cho việc lắp đặt ngoài khơi, hoạt động trên sa mạc và triển khai ở Bắc Cực. Nó cũng chống lại các hóa chất công nghiệp thông thường, chất lỏng thủy lực và tiếp xúc với nhiên liệu diesel mà không làm giảm hiệu suất.

Thông số kỹ thuật

Ứng dụng điển hình

Vỏ thiết bị điện tử của xe địa hình • Bảng điều khiển liên lạc và điều hướng trên tàu • Bệ lắp đặt máy phát điện công nghiệp • Cách ly máy nén và máy làm lạnh HVAC • Thiết bị tín hiệu đường sắt và đường ray • Thiết bị giám sát địa chấn • Rơ moóc hỗ trợ mặt đất hàng không vũ trụ • Cabin vận hành máy móc xây dựng và khai thác mỏ • Hệ thống hình ảnh y tế và CT di động

Hãy liên hệ với nhóm kỹ thuật của chúng tôi để điều chỉnh độ lệch tải tùy chỉnh, báo cáo thử nghiệm đa trục và định giá OEM theo số lượng. Chúng tôi cung cấp hỗ trợ phân tích rung động hoàn chỉnh bao gồm dữ liệu đường cong truyền tải và kết quả mô phỏng phần tử hữu hạn theo yêu cầu.
