Low Frequency Attenuation Wire Rope Shock Mount Vandal Proof Heavy Duty Design JGX-1276D-280B

Giảm rung tần số thấp mang tính đột phá cho cơ sở hạ tầng quan trọng

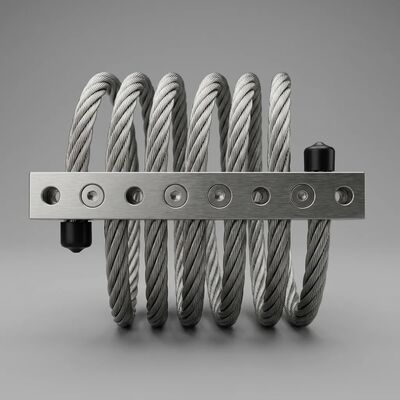

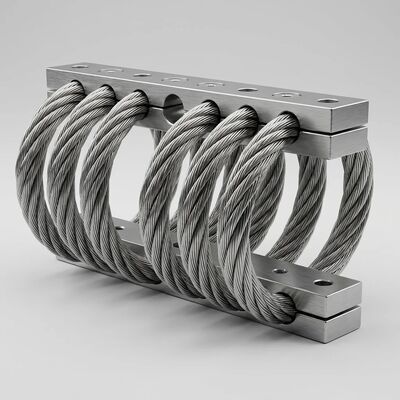

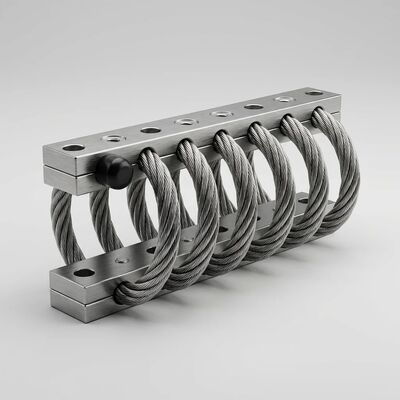

cácJGX-1276D-280BBộ cách ly rung dây cáp mang lại hiệu suất suy giảm tần số thấp đặc biệt mà các giá đỡ đàn hồi thông thường không thể sánh được. Là thành viên có công suất cao nhất trong dòng JGX-1276, bộ cách ly cáp bằng thép không gỉ 6 vòng, đường kính 12,7mm này hỗ trợ lên đếnTải trọng tĩnh 280kgđồng thời cung cấp khả năng cách ly rung động hiệu quả khỏi các tần số thấp đến mức5-8Hz— một thành tựu kỹ thuật quan trọng vì các giá đỡ truyền thống thường khuếch đại đầu vào dưới 10Hz thay vì làm suy giảm chúng.

Cơ chế ma sát giữa các sợi độc đáo trong cáp thép không gỉ kết cấu 7x19 giúp tiêu tán năng lượng rung động tần số thấp mà không yêu cầu độ lệch tĩnh lớn làm ảnh hưởng đến độ ổn định của thiết bị trong các hệ thống dựa trên lò xo. Điều này cho phép JGX-1276D-280B bảo vệ máy móc quay lớn, hệ thống kết cấu và thiết bị cơ sở hạ tầng nhạy cảm khỏi dao động do gió gây ra, chấn động vi mô địa chấn và rung động giao thông trên mặt đất.

Thông số kỹ thuật

Ưu điểm hoạt động chính

• Đột phá suy giảm tần số thấp:Cách ly hiệu quả năng lượng rung động trong phạm vi 5-8Hz — dải tần mà các giá đỡ cao su thông thường và lò xo cuộn thường khuếch đại thay vì suy giảm. Khả năng này rất cần thiết để bảo vệ các công trình cao khỏi dao động do gió gây ra, cách ly máy móc quay lớn khỏi lực mất cân bằng ở tốc độ RPM thấp và tách các thiết bị điện tử nhạy cảm khỏi rung động giao thông trên mặt đất.
• An ninh vật lý chống phá hoại:Chốt an toàn chống giả mạo, kết cấu hoàn toàn bằng kim loại dày đặc và kiến ​​trúc khép kín hoàn toàn chống lại các nỗ lực tháo rời, cắt, tò mò và tác động trái phép trong các hệ thống lắp đặt từ xa hoặc có thể truy cập công khai. Không có thành phần cao su hoặc polyme nào lộ ra ngoài có thể bị cắt, đốt hoặc bị tấn công bằng hóa chất.
• Ức chế dao động nhanh:Tỷ lệ giảm chấn C/Cc > 15% tiêu tán năng lượng cộng hưởng trong vòng 2-3 chu kỳ dao động, ngăn chặn sự tích tụ rung động kéo dài dẫn đến mỏi cấu trúc, lỏng khớp nối bu lông và hư hỏng linh kiện điện tử trong thiết bị cơ sở hạ tầng quan trọng.
• Tuổi thọ dịch vụ bảo trì bằng không:Không giống như bộ giảm chấn thủy lực yêu cầu thay đổi chất lỏng hoặc giá đỡ cao su cần thay thế định kỳ do từ biến và lão hóa, JGX-1276D-280B hoàn toàn bằng kim loại duy trì các đặc tính cơ học nhất quán trong suốt tuổi thọ hoạt động hơn 20 năm mà không cần can thiệp bảo trì.
• Độ bền ngoài trời trong mọi thời tiết:Khả năng chống chịu với hơn 1000 giờ tiếp xúc với phun muối, bức xạ UV liên tục, mưa axit, ozon và tăng trưởng sinh học đã được chứng minh đảm bảo hiệu suất đáng tin cậy trong môi trường ven biển, nhiệt đới, sa mạc và Bắc cực mà không có vỏ bảo vệ.
• Cách ly đa hướng:Sự suy giảm rung động đồng thời trong các trục nén, cắt và trục lăn giúp loại bỏ sự cần thiết của các bộ phận hạn chế bên riêng biệt — giảm độ phức tạp của việc lắp đặt và các điểm hỏng hóc có thể xảy ra.

Kịch bản ứng dụng điển hình

Tùy chọn cấu hình gắn kết

JGX-1276D-280B hỗ trợ sắp xếp lắp đặt linh hoạt để đáp ứng các hạn chế lắp đặt đa dạng:

• Núi nén (Dọc):Tải tác dụng vuông góc với mặt phẳng cáp - cấu hình tiêu chuẩn cho đế thiết bị, gói gắn trên tấm trượt và bộ máy phát điện.
• Núi nén 45°:Định hướng góc kết hợp các thành phần cách ly dọc và ngang - tối ưu cho máy móc chuyển động qua lại tạo ra lực động đa hướng.
• Giá cắt/cuộn (Ngang):Tải trọng tác dụng song song với mặt phẳng cáp - được khuyến nghị để cách ly thiết bị treo, giảm chấn đỡ ống và các ứng dụng hạn chế bên.

Lựa chọn cấu hình vật liệu

• Thanh giữ bằng thép không gỉ (Tiêu chuẩn cho ngoài trời):Chống ăn mòn tối đa và bảo mật vật lý. Được khuyến nghị sử dụng cho các công trình lắp đặt ngoài trời ven biển, ngoài khơi và không có người giám sát, nơi có mối lo ngại về cả khả năng tiếp xúc với môi trường và khả năng chống phá hoại.
• Thanh giữ nhôm Anodized cứng (Tùy chọn trong nhà):Trọng lượng nhẹ hơn với khả năng chống ăn mòn tuyệt vời từ lớp oxit anốt dày. Thích hợp để cách ly thiết bị nặng trong nhà, phòng máy HVAC và môi trường được kiểm soát trong đó ưu tiên giảm trọng lượng.

Đảm bảo & Kiểm tra Chất lượng

Mỗi bộ cách ly JGX-1276D-280B đều trải qua một quy trình thử nghiệm toàn diện trước khi xuất xưởng:

• Đo độ lệch tải trọng tĩnh khi nén, nén 45° và hướng cắt/cuộn
• Đặc tính giảm xóc thông qua phương pháp giảm logarit trên phạm vi nhiệt độ định mức
• Kiểm tra kích thước của tất cả các vị trí lỗ lắp, độ song song của thanh và hình dạng vòng cáp
• Xác minh chất lượng xử lý bề mặt bao gồm kiểm tra độ dày lớp phủ và độ bám dính
• Khả năng truy xuất nguồn gốc số sê-ri riêng lẻ liên kết từng bộ cách ly với chứng chỉ kiểm tra cụ thể của nó

Giới thiệu về Công ty TNHH Lò vi sóng Tây An Hoàn

Công ty TNHH Lò vi sóng Tây An Hoan đã đi đầu trong kỹ thuật cách ly rung từ năm 2005. Cơ sở được chứng nhận ISO 9001: 2015 của chúng tôi kết hợp gia công CNC nội bộ, tạo hình cáp tự động và thử nghiệm độ lệch tải chính xác để sản xuất bộ cách ly dây cáp luôn đáp ứng các thông số hiệu suất khắt khe cho các ứng dụng cơ sở hạ tầng quan trọng trên toàn thế giới.

Với lực lượng lao động hơn 500 chuyên gia, nhóm kỹ thuật ứng dụng của chúng tôi cung cấp hỗ trợ toàn diện trước khi bán bao gồm tính toán tải, tối ưu hóa mẫu lắp và thiết kế cấu hình tùy chỉnh. Chúng tôi xuất khẩu sang hơn 35 quốc gia, phục vụ các nhà khai thác viễn thông, cơ quan quản lý đường sắt, công ty cấp nước, công ty phân phối điện, nhà khai thác hàng hải và các nhà thầu dịch vụ xây dựng phụ thuộc vào khả năng cách ly rung đáng tin cậy, không cần bảo trì.

Liên hệ với các chuyên gia bảo vệ cơ sở hạ tầng của chúng tôi để thảo luận về các yêu cầu cách ly tần số thấp của bạn. Chúng tôi cung cấp phân tích tải miễn phí, ước tính đáp ứng tần số và đề xuất cấu hình lắp đặt tùy chỉnh cho ứng dụng bảo vệ thiết bị cụ thể của bạn.
