| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-0160D-3.2A |
| MOQ: | 4 miếng |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |

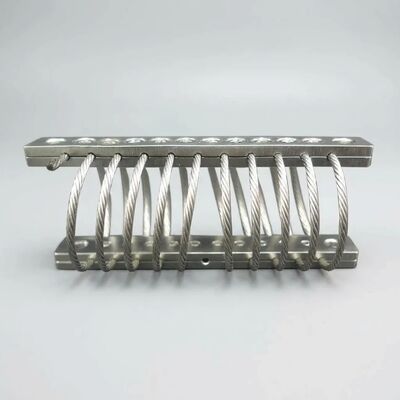

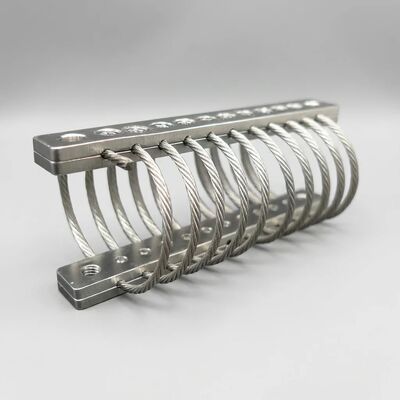

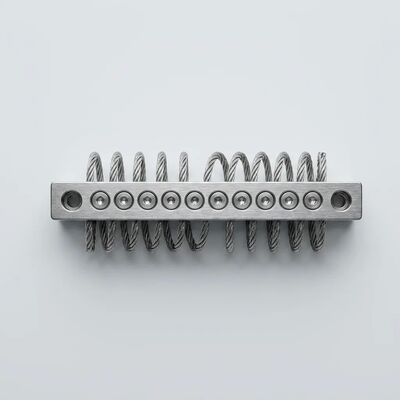

cácJGX-0160D-3.2Agiải quyết một thách thức quan trọng trong nghiên cứu và sản xuất chính xác: làm thế nào để cách ly rung động hiệu quả mà không gây ô nhiễm hữu cơ. Bộ cách ly dây cáp nhỏ gọn 10 vòng này, được chế tạo từ cáp thép không gỉ 304 1,6 mm và thanh kẹp hợp kim nhôm 6061-T6, mang mức tải trọng tĩnh 3,2 kg trong gói 0,25 kg. Cấu trúc hoàn toàn bằng kim loại của nó giúp loại bỏ hiện tượng thoát khí, tách hạt và lọc hóa chất vốn có của các giá đỡ đàn hồi, khiến nó trở thành giải pháp cách ly ưu tiên cho các ứng dụng phòng sạch, buồng chân không, chất bán dẫn và quang học. Được sản xuất bởi Công ty TNHH Lò Vi Sóng Tây An Hoan theo tiêu chuẩn quản lý chất lượng ISO 9001:2015.
Cách ly rung hiệu quả phụ thuộc vào mối quan hệ cơ bản: tần số tự nhiên của bộ cách ly phải được đặt dưới tần số kích thích chiếm ưu thế của môi trường vận hành một khoảng đủ để đạt được mức giảm khả năng truyền mong muốn. Đối với JGX-0160D-3.2A, Xi'an Hoan cung cấp phân tích miền tần số chi tiết như một phần của quy trình kỹ thuật ứng dụng:
Trong các ứng dụng sản xuất phòng sạch và hệ thống chân không, mọi vật liệu được đưa vào môi trường đều trở thành nguồn ô nhiễm tiềm ẩn. Giá đỡ rung thông thường có rủi ro đáng kể do thành phần vật liệu của chúng:
JGX-0160D-3.2A loại bỏ các chế độ lỗi này thông qua việc lựa chọn vật liệu:
| Thông số ô nhiễm | Hiệu suất JGX-0160D-3.2A | Núi cao su thông thường |
|---|---|---|
| Thoát khí (TML) | <0,01% (chỉ kim loại) | 0,5–3,0% điển hình |
| Vật liệu ngưng tụ dễ bay hơi được thu thập (CVCM) | <0,01% | 0,1–1,0% điển hình |
| Rụng hạt (ISO 14644-1) | Không thể đo lường được | Tiến bộ trong quá trình đạp xe linh hoạt |
| Khả năng tương thích chân không | Thích hợp với UHV (<10⁻⁹ mbar) | Giới hạn ở chân không thô |
| Phân loại phòng sạch | Tương thích ISO loại 1–9 | Thông thường tối thiểu ISO Class 5 |
| Khả năng tương thích khử trùng | Nồi hấp, gamma, EtO, huyết tương H₂O₂ | Sự xuống cấp từ gamma và nồi hấp |
| Khả năng nướng | Lên đến 200°C liên tục | Tối đa 80°C, thoát khí nhiều |
Xi'an Hoan cung cấp các dịch vụ tích hợp thiết kế từ đầu đến cuối để đảm bảo JGX-0160D-3.2A hoạt động tối ưu trong ứng dụng cụ thể của bạn:
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Người mẫu | JGX-0160D-3.2A |
| Loạt | JGX-0160 Nhỏ Gọn |
| Xây dựng dây cáp | Thép không gỉ 304, 7 * 19 sợi, đường kính 1,6 mm |
| Cấu hình vòng lặp | 10 vòng |
| Thanh kẹp | Hợp kim nhôm 6061-T6 |
| Xếp hạng tải tĩnh | 3,2 kg |
| Độ lệch tối đa | ±10 mm |
| Tần số tự nhiên (ở tải định mức) | 15–25 Hz |
| Tỷ lệ giảm xóc | >15% (Ma sát Coulomb, không phụ thuộc vào tần số) |
| Tần suất khởi phát cô lập | ~21–35 Hz (độ truyền < 1) |
| Phạm vi nhiệt độ | −40°C đến +200°C liên tục |
| Đơn vị trọng lượng | ~0,25kg |
| Thoát khí (TML/CVCM) | <0,01% / <0,01% |
| Chứng nhận | ISO 9001:2015 |
| ngành | Ví dụ về thiết bị | Lý do lựa chọn |
|---|---|---|
| Chất bán dẫn | Các giai đoạn kiểm tra wafer, các cụm lắp ráp in thạch bản, máy dò điểm cuối CMP, màn hình lắng đọng | Không thải khí, tương thích ISO Loại 1, không tạo ra hạt |
| Quang học và Quang tử | Khoang laser, bảng quang, linh kiện giao thoa kế, mô-đun quang phổ | Không lắng đọng màng phân tử trên bề mặt quang học, căn chỉnh ổn định |
| Hệ thống chân không | Bộ cách ly bơm lạnh, giá đỡ máy đo chân không, giai đoạn xử lý mẫu | Tương thích UHV, có thể nướng ở nhiệt độ 200°C, không rò rỉ ảo |
| Y tế và Phòng thí nghiệm | Rôto ly tâm, hệ thống con chẩn đoán hình ảnh, cụm máy cắt vi mô | Có thể khử trùng, không thoát khí trong môi trường lâm sàng, không cần bảo trì |
| Thử nghiệm hàng không vũ trụ | Kiểm tra độ rung của thành phần vệ tinh, thiết bị hiệu chuẩn cảm biến, thiết bị đo buồng môi trường | Phân tích khớp tần số, trọng lượng nhẹ, dải nhiệt độ rộng |
Được thành lập vào năm 2005 tại Tây An, Trung Quốc, Xi'an Hoan đã phát triển thành nhà sản xuất hàng đầu về các sản phẩm cách ly rung với hơn 500 nhân viên và bộ phận kỹ thuật hơn 100 người. Cơ sở được chứng nhận ISO 9001:2015 sản xuất bộ cách ly dây cáp, giá đỡ rung, bộ giảm ma sát, bộ giảm xóc và bộ lọc LC phục vụ các ngành công nghiệp bao gồm sản xuất chất bán dẫn, quang học chính xác, tự động hóa công nghiệp, kỹ thuật hàng hải, sản xuất điện và hệ thống giao thông. Với khách hàng tại hơn 25 quốc gia, Xi'an Hoan kết hợp quy mô sản xuất với hỗ trợ kỹ thuật dành riêng cho ứng dụng để cung cấp các giải pháp cách ly phù hợp.
Hãy liên hệ với nhóm ứng dụng của chúng tôi ngay hôm nayđể thảo luận về các yêu cầu cách ly thiết bị đo chính xác, chân không hoặc phòng sạch của bạn hoặc yêu cầu các mô hình CAD 3D và phân tích tần số tự nhiên cho JGX-0160D-3.2A trong ứng dụng cụ thể của bạn.
