| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-0160D-3.2A |
| MOQ: | 4 miếng |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |

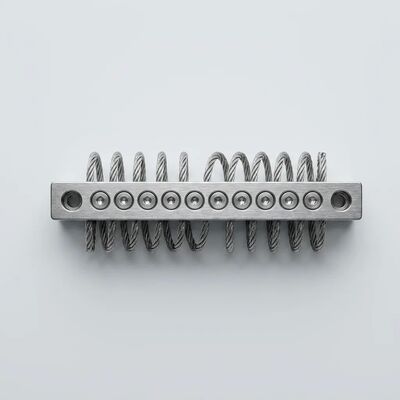

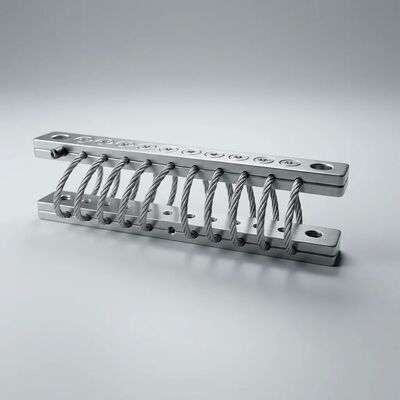

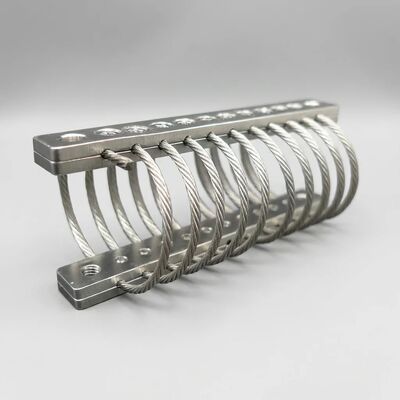

cácJGX-0160D-3.2Alà thiết bị cách ly rung dây cáp nhỏ gọn có độ chính xác cao thuộc dòng JGX-0160 của Xi'an Hoan, được chế tạo bằng cáp bện 304 bằng thép không gỉ đường kính 1,6 mm được bố trí theo cấu hình 10 vòng, được cố định giữa các thanh kẹp hợp kim nhôm 6061-T6. Với mức tải tĩnh tối đa là 3,2 kg và trọng lượng đơn vị khoảng 0,25 kg, bộ cách ly này được thiết kế dành riêng cho các cụm điện tử nhẹ, mô-đun điện tử hàng không, gói cảm biến quang học và thiết bị đo chính xác trong đó yêu cầu thiết yếu là giảm rung động băng thông rộng, tuân thủ tiêu chuẩn được công nhận và tích hợp thiết kế kỹ thuật số nhanh chóng.
Không giống như các hệ thống giảm chấn lò xo một bậc tự do chỉ cung cấp khả năng cách ly hiệu quả trên một tần số cắt cụ thể, bộ cách ly dây cáp đạt đượctiêu tán năng lượng băng thông rộngthông qua một cơ chế vật lý khác biệt cơ bản: giảm chấn ma sát Coulomb giữa các sợi. Mỗi vòng trong số 10 vòng của JGX-0160D-3.2A chứa nhiều sợi dây trượt vào nhau dưới tải trọng động, chuyển năng lượng rung cơ học thành nhiệt không đáng kể thông qua ma sát khô. Cơ chế này hoạt động trên dải tần đặc biệt rộng vì:
JGX-0160D-3.2A được sản xuất và thử nghiệm theo các giao thức phù hợp với các tiêu chuẩn quy định và công nghiệp được quốc tế công nhận, đảm bảo chất lượng ổn định và hiệu suất có thể dự đoán được:
Xi'an Hoan cung cấp tài sản kỹ thuật số toàn diện để hợp lý hóa quy trình phát triển sản phẩm của bạn:
| tham số | Giá trị |
|---|---|
| Số mô hình | JGX-0160D-3.2A |
| Loạt | Dòng nhỏ gọn JGX-0160 |
| Chất liệu dây thừng | Thép không gỉ 304 |
| Đường kính dây cáp | 1,6 mm |
| Số vòng lặp | 10 |
| Vật liệu thanh kẹp | Hợp kim nhôm 6061-T6 |
| Tải tĩnh tối đa | 3,2 kg mỗi bộ cách ly |
| Độ lệch tối đa | ±10 mm |
| Dải tần số tự nhiên | 15–25 Hz (phụ thuộc vào tải) |
| Tỷ lệ giảm xóc | >15% (ma sát Coulomb) |
| Nhiệt độ hoạt động | −40°C đến +200°C |
| Đơn vị trọng lượng | Khoảng 0,25 kg |
| Chứng nhận | ISO 9001:2015 |
| ngành | Thiết bị được bảo vệ | Yêu cầu chính |
|---|---|---|
| Hệ thống điện tử hàng không | Máy tính bay, thiết bị đo quán tính, bộ thu phát liên lạc, mô-đun giám sát động cơ | Giảm rung băng thông rộng, nhẹ, phạm vi nhiệt độ rộng |
| Tự động hóa công nghiệp | Bộ điều khiển PLC và chuyển động, bảng HMI, mảng cảm biến nhạy rung, thiết bị điện tử truyền động servo | Không cần bảo trì, kháng hóa chất, kích thước nhỏ gọn |
| Điện tử hàng hải | Màn hình định vị, máy đo tiếng vang, bộ xử lý radar, thiết bị đầu cuối liên lạc vệ tinh | Khả năng chống phun muối, cách ly tất cả các trục, không cần bảo trì |
| Vận tải | Đo từ xa, máy thu GPS và GNSS, máy ghi dữ liệu sự kiện, cổng liên lạc không dây | Chống sốc đa hướng, nhiệt độ rộng, nhẹ |
| Đo lường chính xác | Giao thoa kế laser, máy đo tọa độ, máy đo biên dạng quang học, máy rung hiệu chuẩn | Cách ly rung vi mô, căn chỉnh ổn định theo thời gian |
Được thành lập vào năm 2005 và có trụ sở chính tại Tây An, Trung Quốc, Xi'an Hoan là nhà sản xuất chuyên biệt về các giải pháp cách ly rung động và hấp thụ năng lượng. Công ty có hơn 500 chuyên gia, trong đó có đội ngũ kỹ thuật tận tâm gồm hơn 100 chuyên gia. Hoạt động theo chứng nhận ISO 9001:2015, Xi'an Hoan phục vụ khách hàng tại hơn 25 quốc gia với danh mục sản phẩm bao gồm bộ cách ly dây cáp, giá đỡ rung, bộ giảm chấn ma sát, bộ giảm chấn và bộ lọc LC. Các giải pháp của chúng tôi được triển khai trên các máy móc công nghiệp, kỹ thuật hàng hải, hệ thống phát điện, đường sắt và giao thông, thiết bị đo chính xác và dịch vụ xây dựng thương mại.
Hãy liên hệ với đội ngũ kỹ thuật của chúng tôi ngay hôm nayđể yêu cầu mô hình CAD 3D, bảng dữ liệu kỹ thuật hoặc tư vấn dành riêng cho ứng dụng để tích hợp JGX-0160D-3.2A vào thiết kế tiếp theo của bạn.
