JGX-1598D-557B Máy cô lập sốc dây cáp đa trục có tính năng gắn đa năng trên các nền tảng thiết bị đa dạng

JGX-1598D-557B — Một nền tảng cách ly, mọi thử thách lắp đặt, bao phủ tất cả sáu trục

Các nhà thiết kế thiết bị phải đối mặt với sự căng thẳng dai dẳng: giải pháp cách ly phù hợp với vị trí lắp đặt của một máy hiếm khi thích ứng hoàn toàn với máy tiếp theo. Các kiểu bu lông khác nhau, tải trọng không đối xứng, bề mặt lắp đặt góc cạnh, các hạn chế trang bị thêm truyền thống—mỗi biến thể theo truyền thống yêu cầu một số bộ phận cách ly khác nhau. cácJGX-1598D-557BBộ cách ly rung dây cáp giải quyết vấn đề này bằng mộtnền tảng gắn cấu hìnhhỗ trợ các hướng thanh-thanh, thanh-tấm, nghiêng 45° và 90° theo chiều dọc trong khi phân phốicách ly 6 bậc tự do đã được xác minhtrong mọi cấu hình.

Gắn kết tính linh hoạt mà không ảnh hưởng đến hiệu suất cách ly

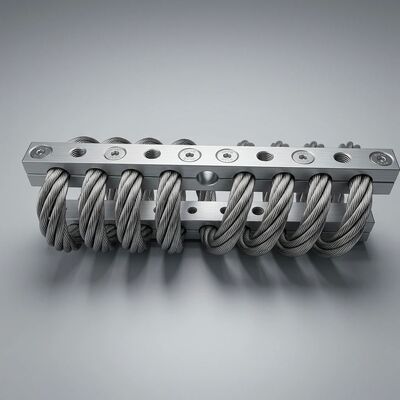

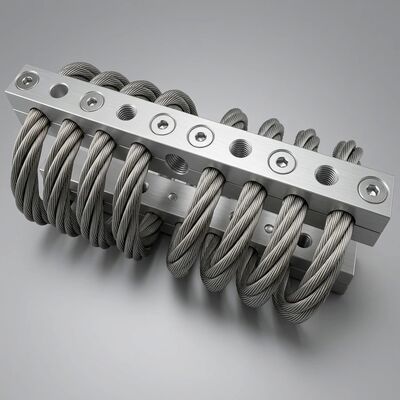

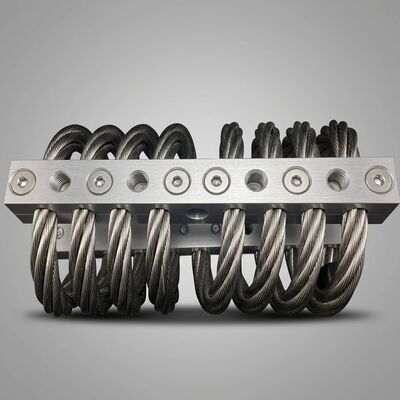

JGX-1598D-557B tách chức năng cách ly khỏi giao diện lắp đặt. Cốt lõi của nó là mộtPhần tử dây xoắn ốc 6 cuộnđược hình thành từ thép không gỉ AISI 304 8,0 mm, được kết thúc ở cả hai đầu bằng thanh kẹp nhôm 6061-T6. Bản thân các thanh kẹp đóng vai trò là bộ chuyển đổi lắp phổ biến: mỗi thanh chứa các khe được gia công chính xác được định hướng theo nhiều góc độ, chấp nhận các ốc vít hệ mét và hệ đo lường Anh tiêu chuẩn.

Các cách sắp xếp lắp đặt có sẵn từ một nền tảng cách ly duy nhất:

• Thanh-to-bar tiêu chuẩn:Chân thiết bị gắn trực tiếp vào thanh kẹp phía trên; bu lông thanh dưới vào móng hoặc khung đỡ. Sự sắp xếp mặc định cho máy móc chế tạo mới trong đó cả hai bề mặt lắp đặt đều song song và phẳng.
• Bộ chuyển đổi từ thanh sang đĩa:Một tấm đế được gia công bắt vít vào thanh kẹp phía dưới và cung cấp một giao diện gắn trên đinh tán. Điều này chuyển đổi bộ cách ly thành một thiết bị thay thế có thể tháo rời cho các giá đỡ đinh tán đàn hồi hiện có mà không cần sửa đổi đế thiết bị hoặc kiểu khoan móng.
• Lắp nghiêng 45 độ:Khi kích thích sơ cấp đến một góc so với phương ngang—thường gặp với động cơ diesel cấu hình chữ V, bộ truyền động băng tải nghiêng và gói bơm nghiêng—hướng khe 45° sẽ căn chỉnh trục tuân thủ chính của bộ cách ly với vectơ rung động chủ đạo. Điều này tối đa hóa hiệu quả cách ly so với lắp vuông góc.
• Hướng dọc 90 độ:Dành cho những lắp đặt có không gian dọc bị hạn chế nhưng vẫn có khoảng trống theo chiều ngang. Các thanh kẹp được lắp theo chiều dọc, giữ chiều cao lắp đặt tổng thể dưới 150 mm trong khi vẫn đảm bảo tuân thủ đầy đủ nhiều trục.

Mỗi cấu hình duy trì mức tải như nhau (80 kg tĩnh, 120 kg sốc mỗi giá đỡ) và cùng đặc tính cách ly 6-DOF. Các OEM thiết bị có thể tiêu chuẩn hóa trên một loạt bộ cách ly duy nhất trên toàn bộ phạm vi sản phẩm của họ, giảm độ phức tạp trong việc mua sắm, xác định chất lượng một bộ dữ liệu hiệu suất và duy trì kho phụ tùng chung.

Hiệu suất đa trục đã được xác minh

Hình dạng dây xoắn ốc vốn đã mang lại sự tuân thủ theo mọi hướng, nhưng hiệu suất của JGX-1598D-557B đã được cải thiện.đặc trưng về mặt định lượngtrên tất cả sáu bậc tự do thông qua thử nghiệm đa trục được trang bị thiết bị:

• Nén (trục Z):Độ lệch tĩnh 4-12 mm trên phạm vi tải 0-80 kg. Độ cứng tăng phi tuyến tính với độ lệch, mang lại phản ứng ban đầu nhẹ nhàng để cách ly rung động biên độ nhỏ với khả năng hạn chế dần dần vững chắc chống lại các sự kiện sốc dịch chuyển lớn.
• Lực căng (nghịch đảo trục Z):Biên dạng rãnh của thanh kẹp khóa liên động sẽ bắt giữ đầu dây cáp một cách cơ học, duy trì tính liên tục của cấu trúc dưới tác dụng của lực nâng. Thiết kế chỉ kẹp thông thường có nguy cơ kéo dây khi bị căng; hình học rãnh của JGX-1598D-557B loại bỏ chế độ lỗi này.
• Cắt (trục X và Y):Sự tuân thủ theo phương ngang giúp điều chỉnh các thành phần kích thích theo phương ngang do mất cân bằng quay, lệch trục và chuyển động địa chấn của mặt đất. Cấu trúc cuộn dây khóa đàn hồi và trở về tâm mà không có phần bù dư.
• Roll, Pitch, Yaw (xoay quanh X, Y, Z):Độ lệch vi sai trên cụm cuộn dây điều chỉnh chuyển động góc, bảo vệ thiết bị có phân bố khối lượng không đồng đều hoặc các điểm lắp lệch tâm khỏi truyền rung xoắn.

Trên tất cả các trục,hệ số khuếch đại cộng hưởng vẫn dưới 3—có nghĩa là ngay cả khi tần số kích thích trùng khớp chính xác với tần số tự nhiên của hệ thống, bộ cách ly không phóng đại đầu vào. Đối với máy quay có tốc độ thay đổi quét qua sự cộng hưởng trong mỗi chu kỳ khởi động-dừng, đặc tính này rất cần thiết để đảm bảo độ tin cậy lâu dài.

Ưu điểm cấp hệ thống của Nền tảng cách ly được tiêu chuẩn hóa

Ngoài những lợi ích trực tiếp về hiệu suất, việc áp dụng JGX-1598D-557B trên một dòng thiết bị còn tạo ra những lợi thế vận hành tổng hợp:

• Đơn giản hóa phụ tùng:Một số bộ phận cách ly phục vụ máy bơm, máy nén, máy phát điện và thiết bị phụ trợ. Các cửa hàng bảo trì có ít SKU hơn và kỹ thuật viên hiện trường chỉ cần làm quen với một quy trình lắp đặt.
• Hiệu suất có thể dự đoán:Các nhóm kỹ thuật xác định các đặc tính về độ lệch tải và khả năng truyền tải của JGX-1598D-557B một lần, sau đó áp dụng dữ liệu đã được xác thực trên tất cả các thiết kế thiết bị trong tương lai. Mỗi máy mới không yêu cầu chương trình đánh giá cách ly mới.
• Khả năng tương thích trang bị thêm:Tùy chọn bộ chuyển đổi thanh-tấm cho phép JGX-1598D-557B thay thế các giá đỡ đàn hồi cũ trên thiết bị đang hoạt động mà không cần khoan lỗ móng mới hoặc sửa đổi đế thiết bị. Các nhóm bảo trì có thể nâng cấp hiệu suất cách ly trong thời gian ngừng hoạt động theo lịch trình mà không cần sửa đổi cấu trúc.
• Tính nhất quán của nguồn cung toàn cầu:Là một sản phẩm hoàn toàn bằng kim loại được sản xuất theo các thông số kỹ thuật về luyện kim và kích thước được kiểm soát, JGX-1598D-557B mang lại hiệu suất giống hệt nhau bất kể lô sản xuất hay điểm đến vận chuyển. Không có biến thể xử lý theo từng đợt như đã trải qua với các sản phẩm cao su đúc.

Dữ liệu kỹ thuật toàn diện

Nơi phương pháp tiếp cận nền tảng JGX-1598D-557B mang lại giá trị tối đa

• Hệ thống truyền động hàng hải:Một cấu hình JGX-1598D-557B duy nhất cách ly các động cơ đẩy chính, hộp số giảm tốc và ổ trục trên toàn bộ loại tàu. Bộ điều hợp thanh-to-plate cho phép thay thế các giá đỡ cũ trong thời gian ụ tàu mà không cần sửa đổi thân tàu.
• Phát điện phân tán:Các tổ máy phát điện diesel và khí tự nhiên từ 50 kVA đến 500 kVA có chung nền tảng cách ly. Tùy chọn khe 45 độ tối ưu hóa khả năng cách ly cho động cơ khối chữ V trong đó kích thích chính ở góc 45 độ so với mặt phẳng trượt.
• Tế bào tự động hóa nhà máy:Bệ robot, bệ giàn gắp và đặt và giá đỡ hệ thống quan sát đều được hưởng lợi từ thông số kỹ thuật hiệu suất của bộ cách ly giống hệt nhau. Các nhóm bảo trì dự trữ một số bộ phận và áp dụng các giá trị mô-men xoắn lắp đặt nhất quán trên mọi máy trong cơ sở.
• Đầu máy & toa xe:Bộ cấp nguồn phụ gắn dưới khung, bộ máy nén HVAC và tủ điện tử lực kéo chịu đựng tải sốc do đường ray gây ra trong nhiều năm. Cấu hình thanh-thanh với các thanh kẹp được bắt vít xuyên suốt duy trì tải trước mặc dù rung động liên tục.
• Điện tử năng lượng gió & mặt trời:Tủ biến tần và vỏ máy biến áp trong các hệ thống lắp đặt gắn trên mặt đất và vỏ bọc phải đối mặt với chu kỳ nhiệt độ hàng ngày vượt quá biên độ 60°C. JGX-1598D-557B hoàn toàn bằng kim loại duy trì độ cứng ổn định từ buổi trưa sa mạc đến nửa đêm mà không bị trôi nhiệt gây khó khăn cho các chất liệu đàn hồi thay thế.

Hãy liên hệ với nhóm ứng dụng của chúng tôi ngay bây giờvới khối lượng thiết bị của bạn, vị trí lắp đặt và hướng kích thích chính. Chúng tôi sẽ chỉ định cấu hình JGX-1598D-557B tối ưu, cung cấp dữ liệu độ lệch tải đã được xác thực cho điểm vận hành cụ thể của bạn và đưa ra báo giá trong vòng một ngày làm việc.
