JGX-1598D-557B Phân biệt rung dây cáp kim loại cao Damping Resonance Suppression cho môi trường khắc nghiệt

JGX-1598D-557B Được thiết kế để hoạt động liên tục trong môi trường ăn mòn, nhiệt độ cao và rung động cao

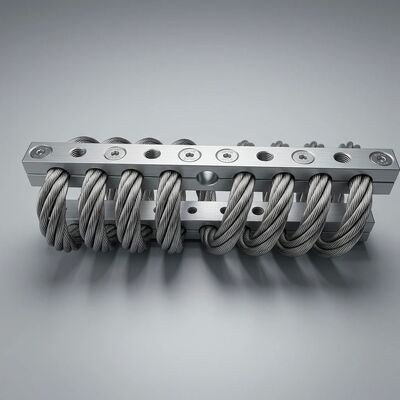

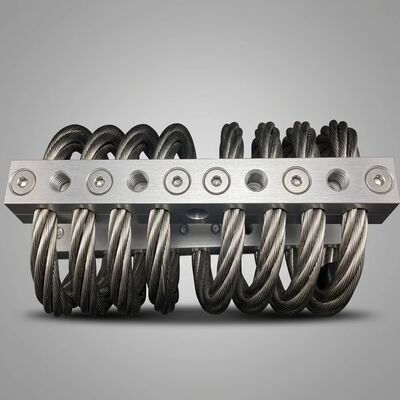

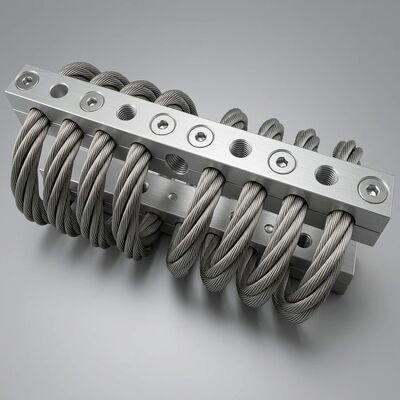

Khi các thành phần cách ly bị hỏng, hậu quả là: thời gian ngừng hoạt động không được lên kế hoạch, hư hỏng thiết bị phụ, nguy cơ an toàn và thay thế khẩn cấp tốn kém.JGX-1598D-557BWire Rope Vibration Isolator loại bỏ những rủi ro này thông qua mộtKiến trúc kim loạikhông thể phá hủy theo cách elastomer và thủy lực chắc chắn làm.Sợi dây thép không gỉ AISI 304(thánh kính 8,0 mm, cấu hình xoắn ốc 6 cuộn) vàCác khối kẹp hợp kim nhôm 6061-T6, mỗi vật liệu trong bộ cách ly này được chọn để sử dụng trong thời gian không giới hạn trong môi trường công nghiệp hung hăng.

Lựa chọn vật liệu: Tại sao mọi thành phần đều quan trọng

Thép không gỉ AISI 304 được sử dụng trong các phần tử dây thừng có chứa 18% crôm và 8% niken theo thành phần, tạo thành một lớp thụ động tự chữa trị crôm oxit chống đục,ăn mòn vết nứtĐây là cùng một gia đình hợp kim được chỉ định cho tàu chở hóa chất, thiết bị chế biến dược phẩm,và cơ sở hạ tầng ven biển Ứng dụng mà sự cố vật liệu đơn giản là không phải là một lựa chọn.

Các khối kẹp hợp kim nhôm 6061-T6 cung cấp một tỷ lệ sức mạnh-trọng lượng đặc biệt trong khi đóng góp nguy cơ ăn mòn galvanic bằng không.Anodizing axit lưu huỳnhSau khi gia công, tạo ra một lớp oxit nhôm 15-25 micron cung cấp bảo vệ ăn mòn bổ sung và cách điện giữa thiết bị gắn và cấu trúc hỗ trợ.Rào cản điện bao trùm này ngăn chặn đường dẫn dòng chảy lạc mà có thể làm tăng tốc độ ăn mòn tại các giao diện lắp đặt.

Sau khi sản xuất, toàn bộ bộ dây thừng thép không gỉ nhận được mộtxử lý điện đánh bóngloại bỏ các tạp chất bề mặt và vi-rô từ quá trình vẽ.Bề mặt mượt như gương kết quả giảm thiểu dính chất gây ô nhiễm và loại bỏ các chất gây căng thẳng vi mô nơi các vết nứt mệt mỏi thường bắt đầu trong các sản phẩm dây không được xử lý.

Vật lý damping: Làm thế nào JGX-1598D-557B phân tán năng lượng mà không có các thành phần mòn

Cơ chế damping bên trong JGX-1598D-557B dựa trênCoulomb (sự ma sát khô) dampingKhi dây thừng xoắn ốc uốn cong dưới sự rung động,hàng trăm chuỗi AISI 304 riêng lẻ trong dây thừng trượt vào nhau tại các điểm tiếp xúc của chúngMỗi sự kiện trượt nhỏ chuyển đổi một lượng nhỏ năng lượng động thành nhiệt không đáng kể thông qua ma sát giao diện.

Quá trình này, lặp lại hàng ngàn lần mỗi giây trên toàn bộ đường cắt ngang dây thừng, tạo ra mộttỷ lệ giảm áp đo hơn 18%Điều quan trọng là vì độ damping phát sinh từ hành vi giao diện vật liệu vốn có chứ không phải từ một môi trường tiêu thụ,hệ số damping vẫn ổn định trong nhiều thập kỷ hoạt động liên tục.

Đặc điểm hiệu suất của JGX-1598D-557B:

• Dải tần số tự nhiên:8-12 Hz, có thể điều chỉnh bằng cách thay đổi khối lượng hỗ trợ trong bao bì tải trọng định số.
• Độ truyền tại cộng hưởng:Tỷ lệ giảm áp > 18% giới hạn yếu tố khuếch đại cộng hưởng, ngăn ngừa sự phóng to phá hoại sẽ xảy ra với các hệ thống giảm nhẹ đi qua tần số tự nhiên của chúng.
• Hiệu suất cách ly:Một khi tần số kích thích vượt quá khoảng 1,4 lần tần số tự nhiên, truyền sẽ giảm xuống dưới một.
• Khả năng tải:Đánh giá cho 80 kg tải tĩnh mỗi gắn máy. đường cong độ cứng phi tuyến tính đảm bảo sức đề kháng dần dần.ngăn ngừa tiếp xúc kim loại với kim loại trong các sự kiện sốc.

Hoạt động không cần bảo trì được xác nhận bằng thử nghiệm tuổi thọ tăng tốc

Để xác minh tuyên bố của JGX-1598D-557B về độ bền không cần bảo trì, các đơn vị sản xuất trải qua một loạt các thử nghiệm lão hóa tăng tốc:

• Xịt muối ASTM B117:500 + giờ liên tục 5% sương mù NaCl ở nhiệt độ 35 °C. Kiểm tra sau khi tiếp xúc không phát hiện ra lỗ, không giảm đường cắt ngang dây thép và không thay đổi tải trước kẹp.Các kết thúc điện đánh bóng và chức năng kim loại AISI 304 như được thiết kế.
• Chu trình nhiệt:1, 000 chu kỳ giữa -40 °C và + 200 °C với thời gian 30 phút ở mỗi cực. tỷ lệ giảm và độ cứng đo trước và sau khi cho thấy độ lệch trong phạm vi không chắc chắn đo (± 2%).Không phát hiện sự thư giãn áp suất trước.
• Động lực chịu đựng:10 triệu chu kỳ với tải trọng 2 lần ở 15 Hz. Kiểm tra sau khi thử nghiệm cho thấy đánh bóng bề mặt tiếp xúc của sợi dây nhưng không có sự hao mòn, nứt mệt mỏi hoặc cố định.
• Lạm quá tải do sốc:500 lần lặp lại tải tĩnh 3 lần được áp dụng trên trục nén, căng và cắt. Không trượt dây thép, không biến dạng khối kẹp và không thay đổi tần số tự nhiên.

Những kết quả này xác nhận những gì nguyên tắc thiết kế kim loại tiên đoán: JGX-1598D-557B đòi hỏiKhông bảo trì theo lịch trình, không bôi trơn, không điều chỉnh và không thay thế định kỳtrong suốt thời gian hoạt động của thiết bị mà nó bảo vệ.

Thông số kỹ thuật hiệu suất đầy đủ

Các lĩnh vực công nghiệp mà JGX-1598D-557B loại bỏ thời gian ngừng hoạt động liên quan đến máy cô lập

• Các nhà máy lọc dầu hóa học:API 610 gói bơm và máy nén ly tâm hoạt động trong các khu vực nguy hiểm hạng I, hạng 2.Xây dựng kim loại hoàn toàn không mang lại rủi ro tích lũy điện tích tĩnh và chịu được các vết phun hydrocarbon đôi khi mà không bị sưng hoặc mềm.
• Thiết bị dưới biển và ngoài khơi:Các buồng máy phát điện phía trên, các mô-đun bơm nâng nước biển và các gói bơm nước cháy khẩn cấp tiếp xúc với khí quyển biển liên tục chứa muối.AISI 304 được đánh bóng bằng điện cung cấp hàng thập kỷ dịch vụ không có hố.
• Các hoạt động khai thác mỏ:Các bộ cấp cấp xả máy nghiền chính, màn hình rung động và cách ly động SAG nơi bụi mài, phun nước và hoạt động 24/7 làm cho việc tiếp cận bảo trì không thực tế.Thiết kế không cần bảo trì loại bỏ việc ngừng hoạt động theo lịch trình để kiểm tra cách ly.
• Sản xuất kim loại nguyên chất:Các quạt hút khói lò cung điện, cách ly dao động liên tục và cách ly sơn nóng ở nhiệt độ môi trường bền vững vượt quá 100 °C.Không có chất elastomer nào có thể sống sót trong môi trường nhiệt này.
• Khử muối và xử lý nước:Phạm bơm đảo chiều áp suất cao trong khí quyển chứa clo.AISI 304 kim loại chống lại ăn mòn căng thẳng do clorua gây ra ở nồng độ vượt xa những người gặp phải trong các cơ sở xử lý nước.

Yêu cầu hỗ trợ kỹ thuật ngay hôm nayđể mô tả chi tiết về độ lệch tải, bản vẽ bao bì lắp ráp 3D hoặc báo giá cạnh tranh cho JGX-1598D-557B. Số lượng cuộn dây tùy chỉnh, đường kính dây thừng,và hình học khối kẹp có sẵn cho các chương trình tích hợp OEM.
