JGX-1278D-310B Máy cô lập xung động đa trục đảm bảo bảo vệ thiết bị liên tục với cấu trúc an toàn

JGX-1278D-310B — Bộ cách ly đa trục 6 DOF với kiến ​​trúc an toàn vốn có

Rung động trong thế giới thực hiếm khi là một chiều. Máy móc quay, các sự kiện địa chấn và tải trọng tác động tạo ra chuyển động phức tạp trêncác trục nén, căng, cuộn, cao độ, ngáp và cắtđồng thời. cácJGX-1278D-310BBộ cách ly rung dây dây được thiết kế từ đầu cho thực tế đa trục này, mang lại khả năng cách ly hiệu quả trongtất cả sáu bậc tự do (6-DOF). Quan trọng không kém, nócấu trúc khóa liên động không an toànđảm bảo rằng phần tử dây cáp không thể tách rời khỏi khối lắp đặt—ngay cả trong điều kiện quá tải có thể phá hủy các bộ cách ly thông thường.

Sáu bậc tự do, một giải pháp tích hợp

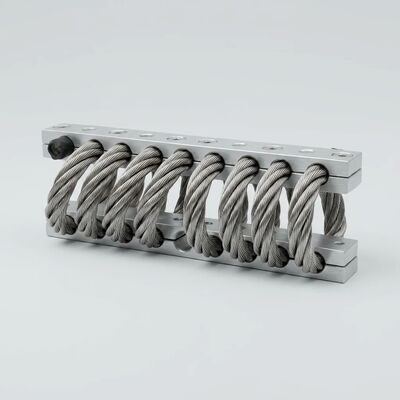

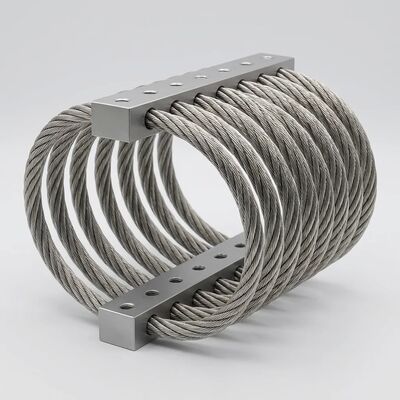

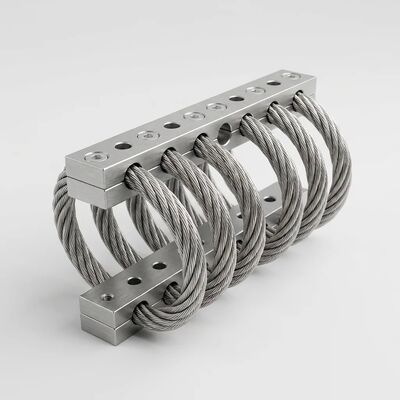

Mỗi thiết bị JGX-1278D-310B đều có vòng dây cáp xoắn ốc được tạo hình chính xác, được chế tạo từThép không gỉ AISI 304và neo ở cả hai đầu bởiThanh kẹp hợp kim nhôm 6061-T6. Hình dạng của cấu hình này—8 cuộn dây có đường kính 6,4 mm, được gắn ở các khe góc 45°—tạo ra đặc tính độ cứng phi tuyến và cứng dần khi chịu tải tăng dần. Hành vi này rất quan trọng đối với các ứng dụng trong đó sốc và rung động ở trạng thái ổn định cùng tồn tại:

• Trục nén:Tải trọng tĩnh lên tới 50 kg, với phạm vi độ lệch 3-8 mm thay đổi tùy theo tải trước
• Trục cuộn và cắt:Cấu trúc cuộn xoắn ốc khóa ngang một cách có kiểm soát, hấp thụ năng lượng ngoài trục mà không chạm đáy
• Trục căng thẳng:Thiết kế thanh lồng vào nhau giúp dây cáp không bị kéo ra, duy trì tính liên tục của cấu trúc ngay cả khi thiết bị được lắp chịu lực nâng
• Khả năng chịu sốc:Tải sốc nhất thời lên tới75 kg mỗi khungđược xử lý mà không bị biến dạng vĩnh viễn

Hệ số khuếch đại cộng hưởng được duy trìdưới 3 ở mức cộng hưởng, nghĩa là bộ cách ly không khuếch đại rung động ngay cả khi tần số kích thích trùng với tần số tự nhiên của hệ thống—một giới hạn an toàn quan trọng đối với các môi trường vận hành không thể đoán trước.

Không an toàn theo thiết kế, không phải bằng tiện ích bổ sung

Bộ cách ly dây cáp thông thường chỉ dựa vào lực ma sát và lực kẹp để giữ phần tử dây. Dưới tải trọng cực lớn, những thiết kế này có nguy cơ trượt dây hoặc đứt hoàn toàn—sự cố khiến thiết bị nặng đột nhiên không được hỗ trợ. JGX-1278D-310B có cách tiếp cận khác về cơ bản.

Các thanh kẹp bao gồm mộtbiên dạng rãnh lồng vào nhau được gia côngđể bắt giữ các đầu dây cáp một cách máy móc. Thay vì chỉ phụ thuộc vào mô-men xoắn của bu-lông, hình học này tạo ra một khóa cơ học dương: dây kéo càng mạnh thì khóa liên động càng chặt. Kết quả là mộtđường dẫn tải không an toàngiữ cho bộ cách ly nguyên vẹn về mặt cấu trúc bất kể hướng hoặc cường độ quá tải.

Các yếu tố độ tin cậy bổ sung được tích hợp trong JGX-1278D-310B:

• Cấu trúc dây nhiều sợi chứa hàng trăm dây AISI 304 riêng lẻ. Ngay cả khi một sợi đơn phát triển sai sót thì các sợi còn lại vẫn tiếp tục chịu tải—không có điểm hư hỏng nào.
• Khối kẹp nhôm 6061-T6 được anod hóa để cách điện và chống ăn mòn bổ sung, ngăn ngừa sự ghép điện giữa các kim loại khác nhau trong môi trường ẩm ướt hoặc biển.
• Toàn bộ tổ hợp đã được chu trình nhiệt từ -40°C đến +200°C mà không thay đổi tải trước kẹp, xác nhận thiết kế cho việc lắp đặt tại Bắc Cực cũng như lắp đặt khoang động cơ.

Được thiết kế cho những chu trình làm việc khắc nghiệt nhất thế giới

Được triển khai trên các ngành đòi hỏi khắt khe nhất

• Giàn khoan dầu khí ngoài khơi:Bảo vệ khung trượt máy phát điện, gói máy bơm và tủ điều khiển khỏi rung động do sóng kết hợp và tác động không thường xuyên. Khả năng chống phun muối được xác minh là hơn 500 giờ theo tiêu chuẩn ASTM B117
• Thiết bị hỗ trợ mặt đất hàng không vũ trụ (GSE):Cách ly các bệ kiểm tra nhạy cảm, giàn hiệu chuẩn và bộ nguồn mặt đất tại các cơ sở bảo trì sân bay nơi độ tin cậy ảnh hưởng trực tiếp đến lịch trình an toàn chuyến bay
• Hệ thống khẩn cấp vùng địa chấn:Duy trì tính nguyên vẹn về cấu trúc của máy phát điện dự phòng và tổ máy bơm chữa cháy ở những khu vực chịu tải trọng động đất; thiết kế không an toàn vẫn hoạt động ngay cả khi chuyển động mặt đất đa hướng
• Máy ép và dây chuyền dập công nghiệp nặng:Hấp thụ sốc biên độ cao lặp đi lặp lại từ búa rèn, máy ép phun và máy ép dập kim loại mà không bị suy giảm độ mỏi
• Trạm cơ sở viễn thông:Bảo vệ các thiết bị vô tuyến gắn trên mái nhà và trên tháp, hệ thống định vị ăng-ten và giá đỡ pin dự phòng khỏi dao động do gió và chu kỳ giãn nở nhiệt do gió gây ra

Hãy liên hệ với đội ngũ kỹ thuật của chúng tôi ngay hôm nayđể biết đường cong độ lệch tải chi tiết, bản vẽ mẫu lắp tùy chỉnh hoặc báo giá cho JGX-1278D-310B được định cấu hình theo yêu cầu cách ly đa trục cụ thể của bạn.
