JGX-1276D-233B Máy cô lập rung dây thừng dây thừng có âm thanh thấp đỉnh cao bảo vệ cú sốc lệch lớn 233kg

JGX-1276D-233B Máy cô lập rung dây thừng: Động hưởng cao thấp, Bảo vệ cú sốc lệch lớn

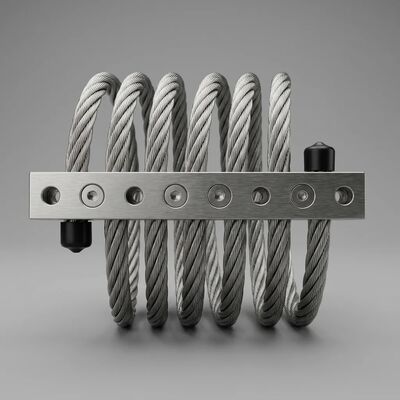

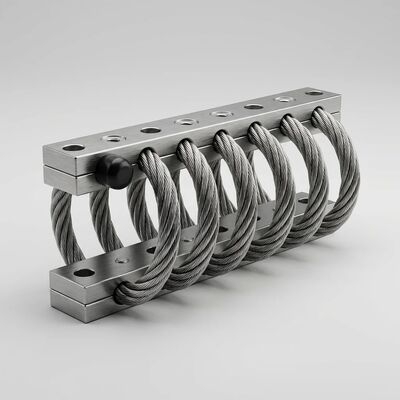

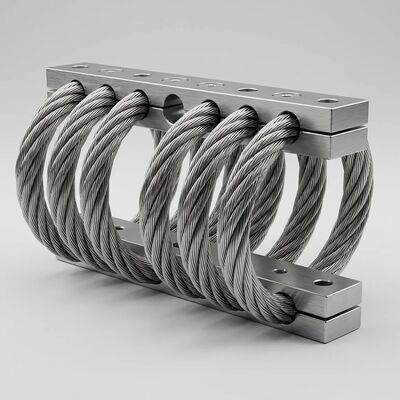

JGX-1276D-233B là một bộ cô lập rung dây thép hạng nặng được thiết kế để cung cấp hai thuộc tính hiệu suất quan trọng mà các bộ gắn thông thường phải vật lộn để đạt được đồng thời:Khuếch đại đỉnh cộng hưởng đặc biệt thấp và khả năng lệch rộng rãi dưới tải cú sốcVới đường kính 12,7 mm dây thép không gỉ được hình thành thành 6 cuộn chính xác và được định giá cho 233 kg tải tĩnh tối đa,bộ cách ly này cung cấp bảo vệ tốt nhất trong lớp cho thiết bị hoạt động trong sốc cao, môi trường rung động cao.

Hiểu về đỉnh cộng hưởng: Tại sao nó quan trọng

Mỗi bộ cô lập rung động có tần số tự nhiên mà nó cộng hưởng ở tần số này một bộ cô lập được thiết kế kém có thể khuếch đại rung động đầu vào bằng một yếu tố 5:1, 8:1, hoặc thậm chí cao hơn, biến đổi một nguồn rung động vừa phải thành một lực phá hoại làm hỏng thiết bị nhạy cảm.JGX-1276D-233B của dây thừng dây thừng xây dựng cơ bản giải quyết vấn đề này thông qua độ cứng phi tuyến tính và đặc tính giảm ma sát:

• Tăng cường cộng hưởng dưới 3:1:Không giống như các hệ thống ngắt lò xo tuyến tính có đỉnh cộng hưởng sắc nét,đường cong độ cứng dần của JGX-1276D-233B và ma sát Coulomb giữa các sợi kết hợp để làm phẳng đường cong truyềnỞ tần số tự nhiên của bộ cô lập, khuếch đại được giữ dưới 3:1, so với 5-10: 1 đối với các chỗ gắn elastomer điển hình có chỉ số tải tương đương.
• Phân tán năng lượng băng thông rộng:Khi sợi dây bị lệch hướng, các sợi dây riêng lẻ chà vào nhau ở hàng ngàn điểm liên lạc vi mô.Cơ chế ma sát phân tán này chuyển đổi năng lượng động rung thành nhiệt không đáng kể trong phạm vi tần số rộng (10 Hz đến 2000 + Hz), loại bỏ hiệu quả băng tần hẹp gây ra các giải pháp giảm mỏng và nhớt.
• Không khuếch đại ở tần số cao:Trên tần số cô lập, đường cong truyền xuống dốc và tiếp tục giảm.và không có chế độ rung thông qua tần số cao thường xảy ra trong các bộ cách ly dây chuyền khi kích thích ở âm thanh hài hòa của tần số tự nhiên của chúng.

Khả năng uốn cong lớn: Tránh bất ngờ

Bảo vệ thiết bị cuối cùng được xác định bởi cách một bộ cô lập hoạt động trong điều kiện cực đoan, không phải là hoạt động danh nghĩa.Khả năng lệch lớn của JGX-1276D-233B đảm bảo sự sống còn trong các sự kiện sốc tồi tệ nhất:

• Tối đa 40% độ lệch mà không bị hư hỏng:Các dây thừng dây chuyền có thể nén hoặc mở rộng lên đến 40% của độ cao danh nghĩa của cách ly mà không bị biến dạng vĩnh viễn.khoảng cách di chuyển hào phóng này hấp thụ năng lượng va chạm dần dần thay vì truyền nó đột ngột đến khung thiết bị.
• Đường cong độ cong tải dần dần:Khi độ uốn cong tăng lên, các sợi dây thép sẽ dần thắt chặt và gắn kết, tạo ra một phản ứng cứng mà tự nhiên hạn chế hành trình tối đa. This inherent snubbing behavior prevents hard bottoming-out that would otherwise transmit a secondary shock pulse to the payload—a critical safety feature for fragile electronics and precision instruments.
• Chất hấp thụ sốc đa hướng:Không giống như các bộ đệm đơn trục chỉ bảo vệ theo một hướng, hình học xoắn ốc của JGX-1276D-233B cung cấp khả năng lệch lớn đồng thời trong nén, căng và cắt / cuộn.Một cái đệm duy nhất xử lý cú sốc từ bất kỳ hướng nào, đơn giản hóa thiết kế hệ thống và giảm tổng số bộ cách ly cần thiết.
• Hiệu suất lặp lại sau quá tải:Các bộ cách ly dây thép phục hồi hình học ban đầu và đặc điểm giảm áp sau các sự kiện sốc sẽ nén vĩnh viễn, xé hoặc làm mất lớp gắn elastomer.Khả năng lặp lại này là rất quan trọng đối với các ứng dụng chịu tải cú sốc lặp đi lặp lại từ các tác động của máy trộn đường sắt đến sự lùi lại của máy in đập để đập sóng trên thiết bị trên tàu..

Thông số kỹ thuật

Các thanh gắn: Vật liệu và xử lý bề mặt

JGX-1276D-233B có sẵn với hai vật liệu thanh gắn để phù hợp với các yêu cầu ứng dụng khác nhau.và lựa chọn cấu hình phù hợp đảm bảo hiệu suất tối ưu lâu dài.

Tùy chọn vật liệu:

• Thép không gỉ:Khả năng chống ăn mòn tối đa và độ bền cấu trúc. Được khuyến cáo cho các thiết bị ngoài trời, môi trường biển và môi trường công nghiệp nặng, nơi các thanh gắn có thể tiếp xúc với thời tiết,xịt muốiCác thanh không gỉ cũng cung cấp lực giữ chặt cao nhất trong nhiều thập kỷ phục vụ.
• Các thanh hợp kim nhôm (6061-T6):Thay thế nhẹ với tỷ lệ sức mạnh-trọng lượng tuyệt vời. Ưu tiên cho các ứng dụng nhạy cảm với trọng lượng, nơi mỗi kg đều quan trọng như các nền tảng trên không, thiết bị di động,và các hệ thống di chuyển.

Lựa chọn xử lý bề mặt cho các thanh nhôm:

• Anodizing màu trắng:Điều trị bề mặt tiêu chuẩn tăng cường độ cứng tự nhiên của nhôm trong khi vẫn giữ được ngoại hình kim loại của nó.Thích hợp cho môi trường công nghiệp chung với điều kiện độ ẩm và nhiệt độ bình thường. Cung cấp bảo vệ hiệu quả chống lại oxy hóa bề mặt và mài mòn nhỏ.
• Anodizing cứng:Một phương pháp xử lý đặc biệt tạo ra một lớp oxit dày hơn đáng kể và cứng hơn trên bề mặt nhôm.làm cho nó trở thành lựa chọn ưa thích cho các thiết bị chịu bụi mài, xử lý thường xuyên hoặc tiếp xúc cơ học trong các hoạt động bảo trì thiết bị.

Các đặc điểm chính của WNRLN Wire Rope Isolators

• Không có sự trôi chảy hoặc lão hóa trong suốt cuộc sống dịch vụ
• Độ damping nội bộ cao mà không phụ thuộc vào chất lỏng hoặc khí
• Phạm vi nhiệt độ hoạt động cực kỳ rộng (-70°C đến +260°C)
• Một loạt các cấu hình lắp đặt và tùy chọn lắp đặt
• Xây dựng nguyên mẫu nhanh chóng và kinh tế cho các thông số kỹ thuật tùy chỉnh
• Xây dựng mạnh mẽ đặc biệt với tuổi thọ dài hàng thập kỷ
• Tốt nhất kết hợp chống sốc và rung động trong một đơn vị duy nhất
• Không bị ảnh hưởng bởi các chất hóa học, nước biển, ozone, tia UV và dung môi công nghiệp

Các ứng dụng đòi hỏi cộng hưởng thấp và độ lệch cao

• Phân biệt địa chấn cho cơ sở hạ tầng quan trọng:Bảo vệ các giá máy chủ, tủ thông tin liên lạc và hệ thống điện khẩn cấp ở các khu vực dễ bị động đất.Khả năng lệch lớn chứa dịch chuyển địa chấn trong khi khuếch đại cộng hưởng thấp ngăn ngừa thiệt hại thiết bị trong chuyển động mặt đất tần số thấp.
• Bộ máy phát điện và máy bơm di động:Cô lập các máy phát điện diesel gắn trên xe kéo, các đơn vị điện thủy lực và các hệ thống bơm di động khỏi va chạm và rung động do đường dẫn trong quá trình vận chuyển,trong khi cung cấp cài đặt ổn định trong quá trình hoạt động tĩnh.
• Thiết bị tín hiệu đường sắt và đường ray:Bảo vệ các bộ chuyển phát tín hiệu nhạy cảm, các bộ đếm trục và các nút liên lạc khỏi tác động kết hợp của rung động tàu đi ngang, va chạm khớp đường ray và tải cú sốc xe bảo trì.
• Máy chế biến công nghiệp nặng:Cô lập các máy in dán lớn, búa rèn và máy nghiền đá, nơi mỗi chu kỳ hoạt động tạo ra xung xung năng lượng cao.Sự khuếch đại cộng hưởng thấp ngăn chặn bản thân bộ cô lập trở thành một bộ khuếch đại rung động ở tốc độ hoạt động cụ thể.
• Hệ thống HVAC và hệ thống làm mát trên các cấu trúc cao:Khi các máy làm mát và các thiết bị xử lý không khí được lắp đặt trên mái nhà hoặc sàn giữa, rung động do cấu trúc gây ra có thể gây cộng hưởng cho tòa nhà.JGX-1276D-233B của damping phổ rộng ngăn chặn điều này trong khi phù hợp với gió gây lắc và chuyển động mở rộng nhiệt.
• Thiết bị tàu biển và nền tảng ngoài khơi:Bảo vệ các thiết bị điện tử điều hướng, hệ thống radar và thiết bị cơ học từ cú sốc kết hợp của sóng đập, cavitation cánh quạt,và động cơ rung động Ứng dụng mà trong đó đồng thời lệch độ lớn và cộng hưởng thấp là không thể thương lượng cho độ tin cậy hoạt động.

So sánh hiệu suất: Sợi dây thừng so với các bộ cách ly thông thường

Đảm bảo chất lượng và kiểm tra

Mỗi JGX-1276D-233B trải qua xác minh kích thước 100% và thử nghiệm động lượng lô mẫu trên một bàn rung điện động học.Các đặc điểm tải và lệch tải được đo ở nhiều mức nén để xác nhận sự phù hợp với công suất định sốTất cả sản xuất được thực hiện theo quản lý chất lượng được chứng nhận ISO 9001: 2015 với khả năng truy xuất nguồn gốc toàn bộ lô vật liệu từ cuộn dây dây thép thô đến bộ cách ly hoàn thành.

Thông tin công ty

WNRLN là một nhà sản xuất chuyên nghiệp của cách ly rung và gắn kết, cung cấp chất lượng cao hấp thụ năng lượng và cách ly rung giải pháp cho công nghiệp, thương mại,và các ứng dụng thiết bị nặng. Dòng sản phẩm của chúng tôi bao gồm các bộ cách ly dây thép, gắn rung, giảm ma sát, ức chế va chạm và các thành phần liên quan.

Với nhiều thập kỷ kinh nghiệm kỹ thuật, chúng tôi phục vụ khách hàng trên thị trường trong nước và quốc tế cho các ứng dụng trong động cơ, quạt, máy nén, máy bơm, thang máy, thiết bị hóa học,hệ thống đường sắt, thiết bị cơ khí, xây dựng quy mô lớn, sản xuất điện và tàu biển.Nhóm kỹ thuật nội bộ của chúng tôi cung cấp các dịch vụ tạo mẫu nhanh và thiết kế tùy chỉnh để đáp ứng các yêu cầu cụ thể của dự án.

Liên hệ với chúng tôi ngay hôm nay để khám phá ra cách các giải pháp cách ly rung của chúng tôi có thể tăng độ tin cậy và tuổi thọ của thiết bị của bạn.kết nối với một trong những đại diện được ủy quyền của chúng tôi để hỗ trợ kỹ thuật địa phương và giao hàng nhanh chóng.

Liên hệ với đội ngũ kỹ thuật ứng dụng của chúng tôi để thảo luận về các yêu cầu cụ thể của bạn xung đột và sự cô lập rung động. cung cấp trọng lượng thiết bị của bạn, cấu hình lắp đặt,và môi trường sốc / rung động cho một khuyến nghị phù hợp và phân tích khả năng truyền.
