JGX-0958D-138A Bộ cách ly rung dây dây Chống ăn mòn vượt trội Thiết bị chính xác UAV Gimbal

Bộ cách ly rung dây chống ăn mòn JGX-0958D-138A cho thiết bị chính xác và Gimbals UAV

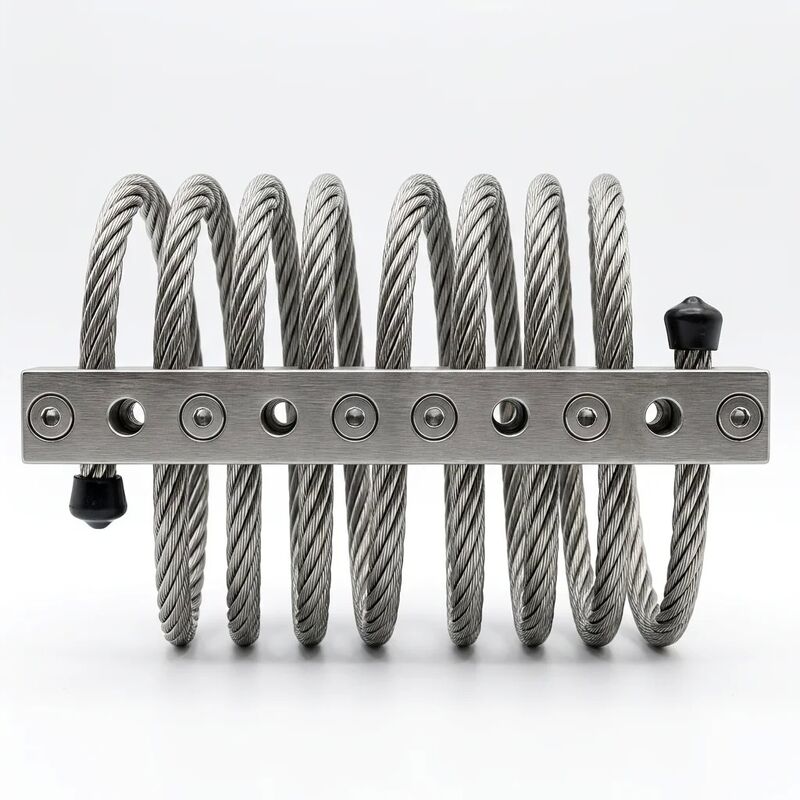

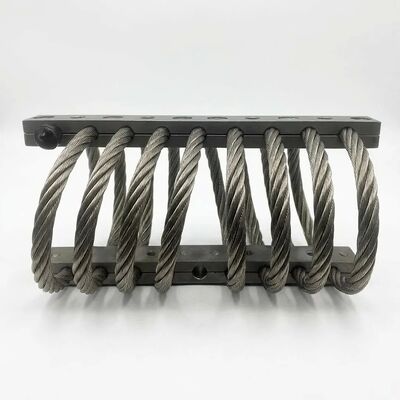

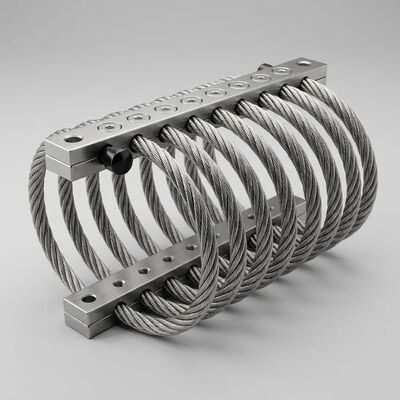

JGX-0958D-138A là bộ cách ly rung dây cáp cao cấp được thiết kế dành riêng cho các ứng dụng có khả năng chống ăn mòn, độ ổn định lâu dài và kiểm soát độ rung chính xác là không thể thương lượng. Được chế tạo bằng dây thép không gỉ 316L cấp hàng hải đường kính 9,5 mm với cấu hình 8 cuộn và chịu được tải trọng tĩnh tối đa 138 kg, bộ cách ly này mang lại khả năng phục vụ không cần bảo trì trong nhiều thập kỷ ngay cả trong môi trường ven biển có nhiều muối, môi trường nhiệt đới có độ ẩm cao và môi trường công nghiệp có nhiều hóa chất.

Chống ăn mòn và lão hóa vượt trội

Trọng tâm của tuổi thọ của JGX-0958D-138A là việc lựa chọn vật liệu và xử lý bề mặt một cách kiên quyết:

• Dây thép không gỉ cấp hàng hải 316L:Biến thể carbon thấp của thép không gỉ 316 giúp tăng cường khả năng chống ăn mòn giữa các hạt sau khi hàn hoặc tiếp xúc với nhiệt độ cao. Hàm lượng molypden (2-3%) mang lại khả năng chống ăn mòn rỗ và kẽ hở vượt trội trong môi trường giàu clorua—một lợi thế quan trọng so với thép không gỉ 304 tiêu chuẩn trong các ứng dụng ven biển và ngoài khơi.
• Bề mặt được đánh bóng bằng điện:Mỗi cụm dây cáp đều trải qua quá trình đánh bóng điện hóa, một quá trình điện hóa giúp loại bỏ các khuyết điểm trên bề mặt, các gờ siêu nhỏ và các chất gây ô nhiễm nhúng ở cấp độ vi mô. Bề mặt nhẵn như gương giúp giảm thiểu các vị trí bắt đầu ăn mòn và giảm bẫy hạt, đạt được hơn 1000 giờ chống phun muối theo thử nghiệm ASTM B117.
• Không phân hủy polyme:Không có thành phần cao su, chất đàn hồi hoặc nhựa, đơn giản là không có gì có thể bị nứt, cứng lại, phồng lên hoặc bong tróc theo thời gian. Hiệu suất giảm chấn của bộ cách ly không đổi trong suốt thời gian sử dụng, loại bỏ các chu kỳ thay thế định kỳ mà các giá đỡ thông thường yêu cầu.
• Giảm thiểu ăn mòn điện hóa:Khi chỉ định các thanh gắn hợp kim nhôm, một rào chắn cách ly độc quyền sẽ ngăn chặn sự tiếp xúc trực tiếp giữa thép không gỉ với nhôm, loại bỏ nguy cơ ăn mòn điện giữa các kim loại khác nhau khi có chất điện phân (nước mưa, nước biển, dung dịch tẩy rửa).

Được thiết kế có mục đích cho thiết bị chính xác

Các thiết bị chính xác yêu cầu cách ly rung động mà không tạo ra các tạo tác riêng của nó. Đường cong độ cứng phi tuyến tính và cơ chế giảm chấn dựa trên ma sát của JGX-0958D-138A mang lại những lợi thế khác biệt cho tải trọng nhạy cảm:

• Độ nhạy biên độ thấp:Cấu trúc dây cáp bện giúp cách ly hiệu quả ngay cả ở biên độ dịch chuyển dưới milimet, bảo vệ sự liên kết quang học, đường truyền tia laze và các phép đo giao thoa kế khỏi nhiễu loạn rung vi mô.
• Giảm xóc băng thông rộng mà không cần khuếch đại cộng hưởng:Không giống như các bộ giảm chấn khối lượng được điều chỉnh giúp khuếch đại độ rung ở tần số ngoài thiết kế, bộ giảm chấn ma sát của JGX-0958D-138A tiêu tán năng lượng trên phổ tần số rộng (thường là 10 Hz đến 2000+ Hz) mà không tạo ra các đỉnh cộng hưởng thứ cấp.
• Không có chữ ký từ tính:Cấu trúc hoàn toàn bằng thép không gỉ austenit 316L không có từ tính trong điều kiện ủ, đảm bảo không gây nhiễu với các thiết bị nhạy từ tính như kính hiển vi điện tử, thiết bị phụ trợ MRI và cảm biến từ trường chính xác.
• Thoát khí tối thiểu:Thiết kế hoàn toàn bằng kim loại, không cần chất bôi trơn giúp loại bỏ khí thải hợp chất hữu cơ dễ bay hơi (VOC), giúp bộ cách ly phù hợp với môi trường phòng sạch, hệ thống chân không và vỏ dụng cụ quang học nơi việc kiểm soát ô nhiễm là rất quan trọng.

Được tối ưu hóa để ổn định Gimbal UAV

Nền tảng hình ảnh trên không đặt ra những thách thức cách ly rung động độc đáo: bộ cách ly phải làm giảm rung động của động cơ và cánh quạt tần số cao trong khi vẫn đủ cứng để duy trì quyền kiểm soát gimbal. JGX-0958D-138A giải quyết vấn đề này bằng:

• Độ cứng lũy ​​tiến phi tuyến tính:Trong hoạt động gimbal bình thường (độ lệch nhỏ), dây cáp cung cấp tốc độ lò xo ban đầu mềm mại giúp khử rung động tần số cao một cách hiệu quả. Trong quá trình di chuyển mạnh mẽ hoặc tác động khi hạ cánh (độ lệch lớn), độ cứng tăng dần để hạn chế sự lệch của gimbal và ngăn chặn sự tiếp xúc với cấu trúc.
• Cách ly nhiều trục trong một đơn vị:Một giá đỡ JGX-0958D-138A duy nhất cung cấp khả năng cách ly đồng thời theo các hướng nén, căng và cắt/cuộn. Điều này giúp đơn giản hóa việc thiết kế giá đỡ gimbal so với các hệ thống yêu cầu bộ cách ly riêng cho từng trục.
• Hiệu suất ổn định nhiệt độ:Hoạt động của UAV trải rộng trong các môi trường từ nhiệt độ sa mạc đến vùng lạnh giá trên cao. Bộ cách ly hoàn toàn bằng kim loại duy trì các đặc tính giảm chấn giống hệt nhau từ -70°C đến +260°C, trong khi các ngàm đàn hồi có thể cứng lại 300-500% ở nhiệt độ thấp, làm giảm nghiêm trọng chất lượng ổn định hình ảnh của gimbal.
• Tích hợp nhẹ:Khi được cấu hình bằng các thanh gắn hợp kim nhôm 6061-T6, trọng lượng của bộ cách ly được giảm thiểu mà không làm giảm khả năng tải, giúp người vận hành UAV tối đa hóa việc phân bổ tải trọng cho máy ảnh, cảm biến và pin.

Thông số kỹ thuật

Ứng dụng được đề xuất

• Hình ảnh trên không và Gimbals Drone:Ổn định máy quay phim, trọng tải ảnh nhiệt, máy quét LiDAR và cảm biến đa phổ trên nền tảng UAV nhiều cánh quạt và cánh cố định. Cấu trúc chống ăn mòn chịu được các hoạt động khảo sát ven biển và điều kiện triển khai nhiệt đới.
• Hệ thống quang học và Laser:Cách ly giao thoa kế laser, băng ghế quang học, giá treo kính thiên văn và thiết bị quang phổ khỏi rung động của tòa nhà, tiếng ồn do HVAC gây ra và nhiễu loạn tiếng bước chân trong phòng thí nghiệm và đài quan sát.
• Thiết bị sản xuất chất bán dẫn:Bảo vệ các trạm kiểm tra tấm bán dẫn, hệ thống căn chỉnh in thạch bản và robot gắp và đặt khỏi rung động môi trường có thể gây ra lỗi định vị ở cấp độ nano.
• Dụng cụ chẩn đoán y tế:Cung cấp khả năng gắn ổn định cho các thiết bị chụp ảnh nhạy cảm, bao gồm các bộ phận giàn máy quét CT, hệ thống định vị đầu dò siêu âm và các thiết bị phân tích trong phòng thí nghiệm, nơi rung động có thể ảnh hưởng đến độ chính xác của phép đo.
• Điện tử hàng hải và dẫn đường:Bảo vệ các thiết bị định vị GPS/INS, giá xử lý sonar, thiết bị đầu cuối liên lạc vệ tinh và thiết bị điện tử cầu nối trên các tàu thương mại khỏi rung động do động cơ gây ra và tác động của sóng.
• Các trạm quan trắc ven biển và ngoài khơi:Bảo vệ cảm biến địa chấn, thiết bị radar thời tiết và thiết bị giám sát môi trường trong bầu khí quyển ven biển đầy muối, nơi các giá đỡ thông thường bị ăn mòn trong vòng vài tháng.
• Chế biến thực phẩm và dược phẩm:Bề mặt được đánh bóng bằng điện hoàn toàn bằng kim loại, không có kẽ hở đáp ứng các yêu cầu vệ sinh nghiêm ngặt. Không có hạt cao su, chất làm dẻo hoặc lớp phủ nào có thể gây ô nhiễm môi trường sản xuất—lý tưởng cho máy cấp liệu rung, máy chiết rót và máy cách ly máy tính bảng.

Đề xuất giá trị dài hạn

Mặc dù chi phí mua sắm ban đầu của bộ cách ly dây cáp được đánh bóng bằng điện 316L có thể vượt quá chi phí của giá đỡ bằng vật liệu đàn hồi thông thường, nhưng tổng chi phí tính toán quyền sở hữu lại thiên về giải pháp hoàn toàn bằng kim loại khi tính đến:

• Loại bỏ chi phí thay thế:Không có khoảng thời gian thay thế ngàm theo lịch trình—JGX-0958D-138A là một thành phần vừa vặn và dễ sử dụng.
• Giảm thời gian ngừng hoạt động:Thiết bị vẫn hoạt động mà không cần tắt máy để kiểm tra và thay thế giá đỡ, điều này rất quan trọng đối với các ngành công nghiệp có quy trình liên tục và lắp đặt không người lái từ xa.
• Quyền lợi bảo hiểm và tuân thủ:Kết cấu chống cháy hoàn toàn bằng kim loại có thể góp phần thuận lợi cho việc đánh giá an toàn cháy nổ của cơ sở và tính toán phí bảo hiểm, đặc biệt là trong các buồng máy kín.
• Chất lượng sản phẩm nhất quán:Việc lắp đặt thiết bị ổn định sẽ mang lại dung sai sản xuất nhất quán, ít phế phẩm hơn và kết quả đo lường có thể dự đoán được qua nhiều năm sản xuất.

Hỗ trợ tùy chỉnh và kỹ thuật

Nhóm kỹ thuật ứng dụng của chúng tôi có thể điều chỉnh dòng JGX-0958 theo nhu cầu cụ thể của bạn. Các tùy chỉnh phổ biến bao gồm số lượng cuộn dây được điều chỉnh cho phạm vi tải đã sửa đổi, mẫu lỗ lắp không chuẩn, điểm dừng giới hạn tích hợp và xử lý bề mặt chuyên dụng cho môi trường hóa học khắc nghiệt. Liên hệ với chúng tôi nếu bạn có yêu cầu để đánh giá tính khả thi và báo giá nguyên mẫu nhanh chóng.

Yêu cầu đề xuất kỹ thuật ngay hôm nay. Bao gồm trọng lượng thiết bị của bạn, vị trí lắp đặt, phổ tần số rung và điều kiện môi trường để có đề xuất phù hợp trong vòng 48 giờ.
