JGX-0958D-138A Máy cô lập rung dây thừng kim loại cao tải tĩnh Thiết kế nhỏ gọn môi trường cực đoan

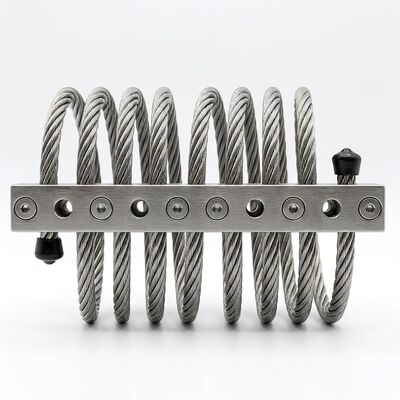

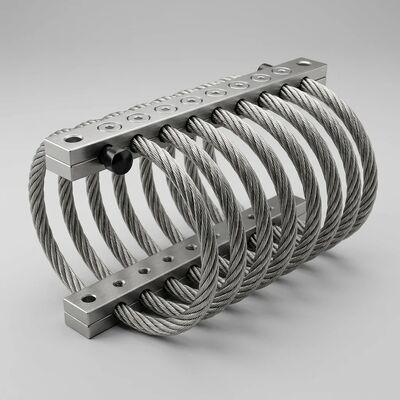

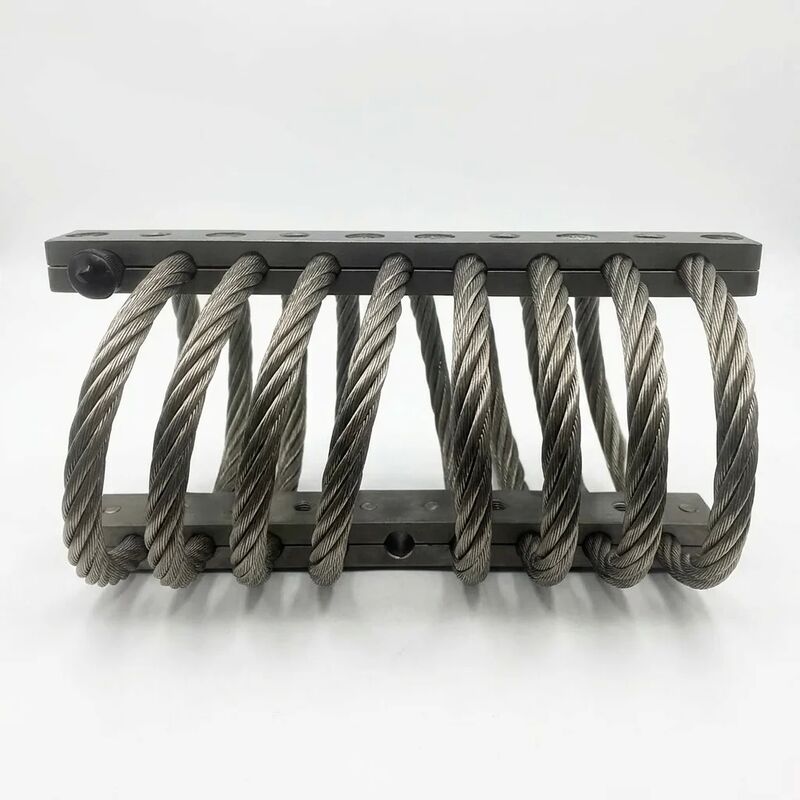

JGX-0958D-138A Máy cách ly dây thừng kim loại

JGX-0958D-138A là một chất cô lập rung dây kim loại toàn hạng nặng được thiết kế để cung cấp bảo vệ cú sốc và rung đáng tin cậy trong môi trường công nghiệp đòi hỏi khắt khe nhất thế giới.Với 9dây thép thép không gỉ đường kính 0,5 mm xoắn qua 8 cuộn dây được hình thành chính xác và được giữ bằng các thanh kẹp hợp kim nhôm bền cao,Máy cách ly này chịu tải tĩnh tối đa 138 kg mỗi đệm trong khi vẫn duy trì một dấu chân nhỏ gọn đáng chú ý.

Tại sao xây dựng bằng kim loại lại quan trọng?

Không giống như cao su thông thường hoặc đệm elastomer bị phân hủy theo thời gian, JGX-0958D-138A không chứa chất hữu cơ.Mỗi thành phần từ xoắn ốc dây thép dây thừng đến các thanh giữ là kim loạiĐiều này có nghĩa là:

• Không có sự bẩn thỉu hay lão hóa:Không mệt mỏi vật liệu, không có bộ nén, và không cứng trong nhiều năm hoạt động liên tục.
• Khả năng chịu nhiệt độ cực cao:Hoạt động từ -70 °C đến +260 °C mà không có bất kỳ thay đổi nào trong đặc điểm giảm nhiệt.
• Khả năng miễn dịch hóa học:Không bị ảnh hưởng bởi các chất lỏng thủy lực, nhiên liệu, chất bôi trơn, ozone, bức xạ UV, phun muối và các chất tẩy rửa công nghiệp
• Phù hợp với bức xạ và chân không:Cấu trúc toàn kim loại chịu được môi trường mà các polyme thoát khí hoặc trở nên mong manh, làm cho nó phù hợp với buồng chân không và các ứng dụng ở độ cao cao.

Khả năng tải tĩnh cao ở dạng nhỏ gọn

Với chỉ số tải tĩnh 138 kg trên mỗi gắn máy từ một đơn vị nhỏ gọn duy nhất, JGX-0958D-138A cung cấp tỷ lệ tải trọng-kích thước đặc biệt.giảm sự phức tạp của hệ thống, trọng lượng và chi phí. Hàm học 8-coil phân phối tải áp suất, kéo và cắt ngang qua các sợi dây thừng, đảm bảo hiệu suất nhất quán trong điều kiện tải đa trục.

Trọng lượng động lên đến 70 kg được giảm hiệu quả thông qua cơ chế phân tán năng lượng dựa trên ma sát vốn có của dây thừng dây thép: khi bộ cách ly lệch,Các sợi riêng lẻ chà xát với nhau, chuyển đổi năng lượng rung động động học thành nhiệt không đáng kể mà không cần bất kỳ chất lỏng, khí hoặc nguồn điện bên ngoài.

Được thiết kế cho các điều kiện hoạt động khắc nghiệt

Tùy chọn cấu hình thanh gắn

JGX-0958D-138A có sẵn với hai vật liệu thanh gắn để phù hợp với các yêu cầu ứng dụng khác nhau:

• Thép không gỉ:Chống ăn mòn tối đa và độ bền. Được khuyến cáo cho các nền tảng ngoài khơi, tàu biển, nhà máy chế biến hóa chất và các thiết bị ngoài trời với sự tiếp xúc thời tiết kéo dài.
• Các thanh hợp kim nhôm (6061-T6):Một lựa chọn nhẹ với tỷ lệ sức mạnh/trọng lượng tuyệt vời.Có sẵn với anodizing màu trắng cho sử dụng công nghiệp chung hoặc anodizing cứng để tăng độ cứng bề mặt và chống mòn trong môi trường mài mòn cao.

Ứng dụng công nghiệp điển hình

JGX-0958D-138A xuất sắc trong môi trường công nghiệp nặng, nơi độ tin cậy của thiết bị ảnh hưởng trực tiếp đến thời gian hoạt động:

• Hệ thống HVAC và máy nén:Cách ly các máy làm mát ly tâm lớn, máy nén xoay và các đơn vị xử lý không khí khỏi các cấu trúc tòa nhà để ngăn ngừa truyền rung và mệt mỏi cấu trúc.
• Thiết bị sản xuất điện:Bảo vệ bộ máy phát điện, hệ thống phụ trợ tua-bin và tủ thiết bị chuyển mạch khỏi rung động tự gây ra và các sự kiện địa chấn bên ngoài.
• Máy móc và máy in nặng:Giảm các lực truyền từ máy ép dán, máy đúc phun và trung tâm gia công CNC đến sàn nhà máy và thiết bị chính xác liền kề.
• Thiết bị khai thác mỏ:Chống được bụi mài mòn, độ ẩm và tải cú sốc liên tục trên màn hình rung, máy nghiền và hệ thống truyền tải.
• Đường sắt và giao thông vận tải:Cô lập tủ tín hiệu bên đường ray, vỏ điện tử trên tàu và thiết bị dưới sàn khỏi rung động và va chạm do đường ray gây ra.
• Hệ thống ngoài khơi và biển:Bảo vệ thiết bị điện tử điều hướng, giá đỡ truyền thông và hệ thống cơ khí trên tàu thương mại và nền tảng ngoài khơi khỏi chuyển động do sóng và rung động động cơ.
• Trạm bơm công nghiệp:Động lực ẩm từ các máy bơm ly tâm lớn và bơm chuyển động trong xử lý nước, đường ống dẫn dầu và khí đốt và các ứng dụng chuyển hóa chất.

Ưu điểm hiệu suất so với đệm elastomer

• Thời gian sử dụng không bị phân hủy:Trong khi cột cao su theo một đường cong suy thoái dần dần mềm-sau đó làm cứng đòi hỏi phải thay thế định kỳ, JGX-0958D-138A duy trì độ cứng và hệ số damping nhất quán vô thời hạn.
• Không cần niêm phong môi trường:Không giống như các bộ đệm chứa chất lỏng có nguy cơ rò rỉ, hoặc các chất elastomer đòi hỏi bảo vệ chống lại tia UV và hóa chất, thiết kế bằng kim loại hoàn toàn tự nhiên miễn dịch với các cuộc tấn công của môi trường.
• Hiệu quả tần số rộng:Các đặc điểm độ cứng không tuyến tính của dây thép cung cấp cách ly hiệu quả trên một phổ tần số rộng hơn so với các chỗ gắn đàn hồi tuyến tính,bao gồm giảm tiếng ồn do cấu trúc tần số cao.
• Chống cháy:Xây dựng hoàn toàn bằng kim loại loại bỏ khối lượng cháy và khói độc hại liên quan đến việc đốt gốm cao su một cân nhắc an toàn quan trọng cho không gian máy móc kín và các ứng dụng đường hầm.

Xây dựng nguyên mẫu và tùy chỉnh nhanh

Cần một biến thể với các hạng tải khác nhau, số lượng cuộn dây, hoặc mô hình lỗ lắp đặt? đội ngũ kỹ thuật nội bộ của chúng tôi có thể sửa đổi thiết kế JGX-0958 series để phù hợp với thông số kỹ thuật chính xác của bạn.Với khả năng tạo ra nguyên mẫu nhanh, các cấu hình tùy chỉnh có thể được lấy mẫu trong vòng 2-3 tuần, cho phép chuyển đổi dự án nhanh chóng mà không ảnh hưởng đến độ nghiêm ngặt của xác thực.

Đảm bảo chất lượng

Mỗi đơn vị JGX-0958D-138A trải qua 100% kiểm tra kích thước và thử nghiệm động số mẫu trước khi vận chuyển.Hệ thống quản lý chất lượng được chứng nhận năm 2015 với khả năng truy xuất nguồn gốc nguyên liệu đầy đủ từ cuộn dây dây thép thô đến bộ cách ly hoàn thành.

Liên hệ với đội ngũ kỹ thuật ứng dụng của chúng tôi ngay hôm nay để thảo luận về yêu cầu cách ly rung của bạn hoặc yêu cầu một trang dữ liệu kỹ thuật với đường cong lệch tải cho cấu hình tải cụ thể của bạn.
