JGX-0956D-104A Phân biệt rung dây thừng dây chuyền vận chuyển Khả năng tích hợp dễ dàng

Bộ cách ly rung dây JGX-0956D-104A - Động lực vận chuyển & tích hợp hiện trường

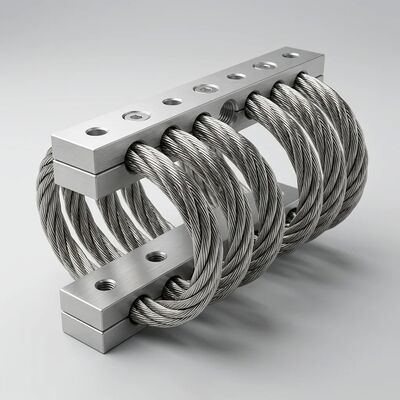

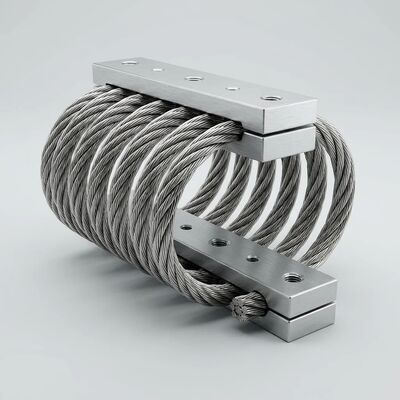

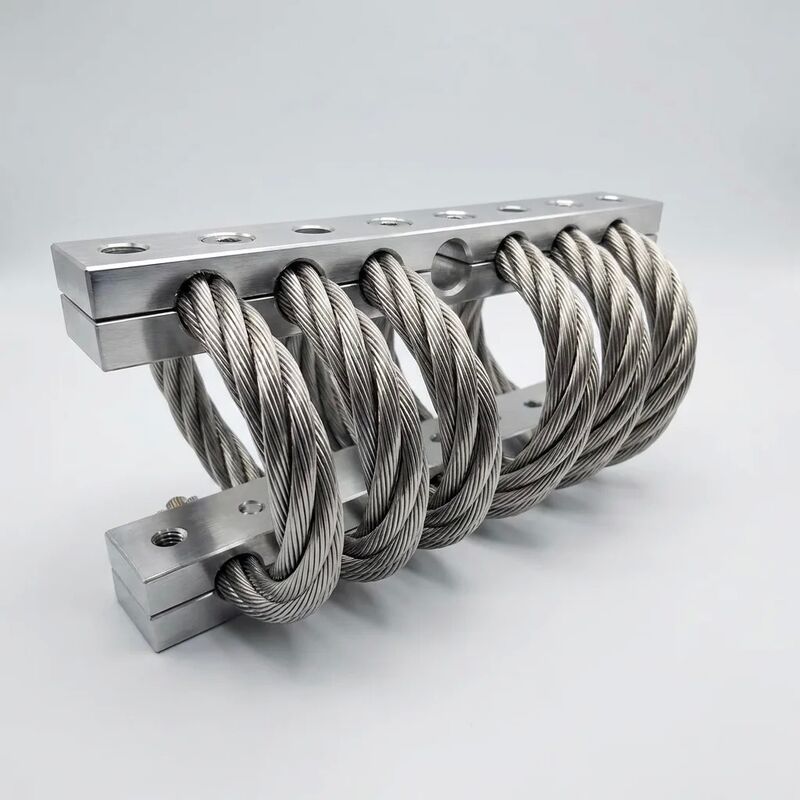

JGX-0956D-104A giải quyết thách thức đặc biệt trong việc bảo vệ thiết bị trong quá trình vận chuyển và vận hành di động, trong đó môi trường rung động kết hợp sốc do đường gây ra, sóng hài của hệ thống truyền động và đầu vào địa hình không thể đoán trước vào cấu hình tải đa trục đòi hỏi khắt khe. Được thiết kế xung quanh dây cáp thép không gỉ 304 10,4mm (cấu trúc 7*19 sợi) với 10 vòng xoắn ốc và khối kẹp nhôm 6061-T6, bộ cách ly này mang lại khả năng bảo vệ đã được chứng minh tại hiện trường bằng cách lắp đặt bu-lông đơn giản.

Hiểu môi trường rung động vận chuyển

Thiết bị trong quá trình vận chuyển trải qua rung động khác biệt cơ bản so với việc lắp đặt cố định. Vận tải đường bộ tạo ra phổ kích thích tổng hợp trải dài từ 1-200 Hz với năng lượng vượt trội ở dải 3-20 Hz (cộng hưởng hệ thống treo) và dải 15-100 Hz (sóng hài động cơ và đường truyền). Thêm vào sự rung động liên tục này là các sự kiện sốc riêng biệt—tác động từ ổ gà, chuyển tiếp qua đường ray và rơi xuống khi xử lý container—tạo ra gia tốc cực đại là 15-30 g với thời lượng xung là 5-15 mili giây.

JGX-0956D-104A quản lý môi trường này thông qua ba cơ chế bổ sung:

• Suy giảm rung động liên tục:Với dải tần số tự nhiên là 6-14 Hz (phụ thuộc vào tải), bộ cách ly đạt được khả năng cách ly rung động hiệu quả bắt đầu ở khoảng 20 Hz. Ở tốc độ bay của động cơ diesel thông thường (1500-1800 vòng/phút, tạo ra kích thích sơ cấp 25-30 Hz), độ suy giảm vượt quá 90%, bảo vệ các thiết bị điện tử và thiết bị đo nhạy cảm khỏi rung động chu kỳ cao gây mỏi.
• Hấp thụ sốc thoáng qua:Ma sát Coulomb giữa các sợi dây riêng lẻ trong mỗi vòng chuyển đổi năng lượng xung kích thành nhiệt lượng thấp trong chu kỳ nén-giãn. Được định mức cho các xung sốc lên đến 30g (nửa sin 11ms), bộ cách ly sẽ hấp thụ năng lượng mà nếu không sẽ truyền trực tiếp đến các bộ phận bên trong thiết bị—bảng mạch, bộ phận quang học và vòng bi chính xác.
• Phục hồi tự định tâm:Sau một sự kiện sốc, khả năng phục hồi đàn hồi của dây cáp thép không gỉ sẽ đưa thiết bị cách ly về vị trí danh định mà không bị lệch dư—một lợi thế quan trọng so với các giá đỡ bằng vật liệu đàn hồi có thể chịu lực nén vĩnh viễn sau khi chịu tải va đập mạnh.

Kỹ thuật tích hợp hiện trường

Quy trình cài đặt:JGX-0956D-104A được gắn thông qua hai lỗ xuyên Ø10,5mm trên khoảng cách từ tâm đến tâm 68 * 48mm bằng cách sử dụng bu lông lục giác M10 tiêu chuẩn. Áp dụng mô-men xoắn siết chặt 25-30 N·m (ốc vít cấp 8,8 với vòng đệm phẳng và vòng đệm khóa lò xo). Không cần đệm lót hoặc điều chỉnh độ cao—các vòng dây cáp tự cân bằng với tải trọng tĩnh trong chu kỳ nén đầu tiên. Đối với cài đặt nhiều điểm, hãy duy trì số lượng bộ cách ly sao cho mỗi thiết bị mang 30-60% công suất nén định mức dưới tải tĩnh để có hiệu suất cách ly tối ưu.

Khả năng tương thích trang bị thêm:Mẫu bu lông 68 * 48mm phù hợp với nhiều kiểu dáng gắn cao su phổ biến trong loại chiều dài tổng thể 80-150mm, cho phép thay thế cơ khí trực tiếp mà không cần khoan lại khung trượt hoặc khung lắp thiết bị. Cấu trúc hoàn toàn bằng kim loại giúp loại bỏ các mối lo ngại về khả năng tương thích hóa học của các giá đỡ cao su—không bị phồng do tiếp xúc với nhiên liệu diesel hoặc chất lỏng thủy lực, không bị mềm do sương dầu và không bị giòn do tiếp xúc với tia cực tím khi lắp đặt khung mở.

Tài nguyên tích hợp thiết kế:Hỗ trợ kỹ thuật bao gồm các mô hình CAD 3D (định dạng STEP và IGES), bản vẽ kích thước 2D với dung sai hình học theo tiêu chuẩn ISO 2768-m và đường cong độ lệch tải dành riêng cho ứng dụng. Các kỹ sư ứng dụng của chúng tôi cung cấp phân tích tĩnh và động miễn phí bao gồm:

• Thiết kế bố trí lắp đặt nhiều bậc tự do để phân bổ khối lượng thiết bị không đối xứng
• Tính toán tần số tự nhiên và hình dạng chế độ để xác minh sự tách biệt khỏi tần số kích thích
• Phân tích phổ phản ứng sốc (SRS) để đánh giá chất lượng vận chuyển và xử lý sốc
• Ước tính tuổi thọ của bộ cách ly dựa trên cấu hình rung khi vận chuyển được đo hoặc chỉ định (có sẵn quang phổ vận chuyển trên đường tương đương MIL-STD-810)

Thông số kỹ thuật

Ứng dụng thiết bị di động và hiện trường

• Phát điện di động:Bộ máy phát điện diesel (loại 15-100 kVA) trên xe tải dịch vụ, xe moóc và bộ nguồn khẩn cấp gắn trên khung trượt, nơi kết hợp sốc đường và rung động cơ trong quá trình vận chuyển và vận hành tại chỗ
• Thiết bị nơi trú ẩn viễn thông:Thiết bị điện tử của trạm cơ sở, tủ chỉnh lưu và giá đỡ pin được vận chuyển được lắp đặt sẵn trong các thùng chứa ISO đến các địa điểm ở xa thông qua đường vào không trải nhựa
• Đơn vị y tế & phòng thí nghiệm di động:Thiết bị chẩn đoán hình ảnh, máy ly tâm làm lạnh cách ly và thiết bị thí nghiệm di động trong các bệnh viện dã chiến và phương tiện nghiên cứu
• Thiết bị gắn trên đường ray:Tủ tín hiệu bên đường, thiết bị điện tử đếm trục và bộ điều khiển máy chuyển mạch tiếp xúc với rung động trên mặt đất do tàu chạy qua
• Hệ thống container ngoài khơi:Bảng điều khiển đầu giếng, máng phun hóa chất và hệ thống tắt khẩn cấp trong các container ngoài khơi được DNV chứng nhận yêu cầu cách ly chống ăn mòn trong môi trường chứa nhiều muối
• Máy xây dựng:Gói máy nén, bộ nguồn thủy lực và mô-đun điều khiển điện tử trên máy xúc bánh xích, giàn khoan và nhà máy nghiền

Lợi thế so sánh so với ngàm đàn hồi

Trong các ứng dụng di động, bộ cách ly rung cao su thường hỏng trong vòng 2-4 năm do sự kết hợp của độ cứng động (liên kết ngang ozon/UV), bộ nén (leo tải tĩnh) và tấn công hóa học (nhiên liệu/dầu phồng lên). JGX-0956D-104A loại bỏ cả ba chế độ hỏng hóc thông qua cấu trúc hoàn toàn bằng kim loại. Đối với những người vận hành đội xe và nhà đóng gói thiết bị, điều này có nghĩa là giảm yêu cầu bảo hành, loại bỏ việc thay thế bộ cách ly theo lịch trình và bảo vệ chống rung nhất quán trong toàn bộ thời gian sử dụng của thiết bị. Hãy liên hệ với nhóm kỹ thuật của chúng tôi để có bản phân tích so sánh chi phí vòng đời dành riêng cho nền tảng thiết bị của bạn.
