JGX-0648D-68A Máy ngắt xung dây cáp đa hướng Bảo trì miễn phí Thời gian sử dụng lâu

Bộ cách ly rung dây đa hướng JGX-0648D-68A — Hướng dẫn ứng dụng

JGX-0648D-68A mang đến khả năng cách ly rung đa hướng đáng tin cậy thông qua cấu trúc dây xoắn ốc độc đáo. Không giống như các giá đỡ bằng cao su hoặc lò xo thông thường cách ly chủ yếu dọc theo một trục, thiết kế dây cáp làm giảm năng lượng sốc và rung đồng thời khi nén, căng, cắt và cuộn—làm cho nó trở thành lựa chọn ưu tiên cho thiết bị tiếp xúc với đầu vào rung động phức tạp, không thể đoán trước.

Cách thức hoạt động của cách ly đa hướng

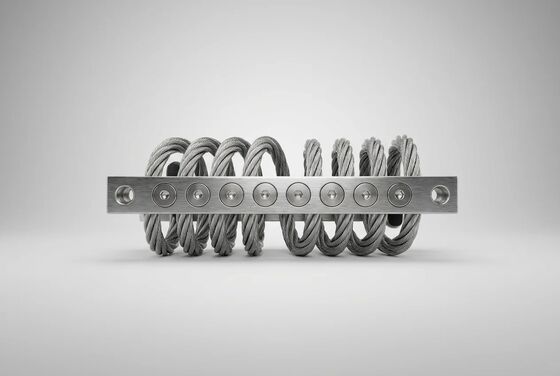

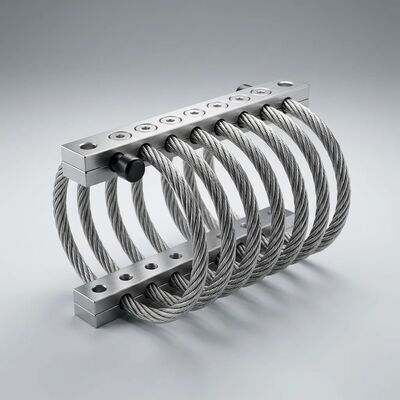

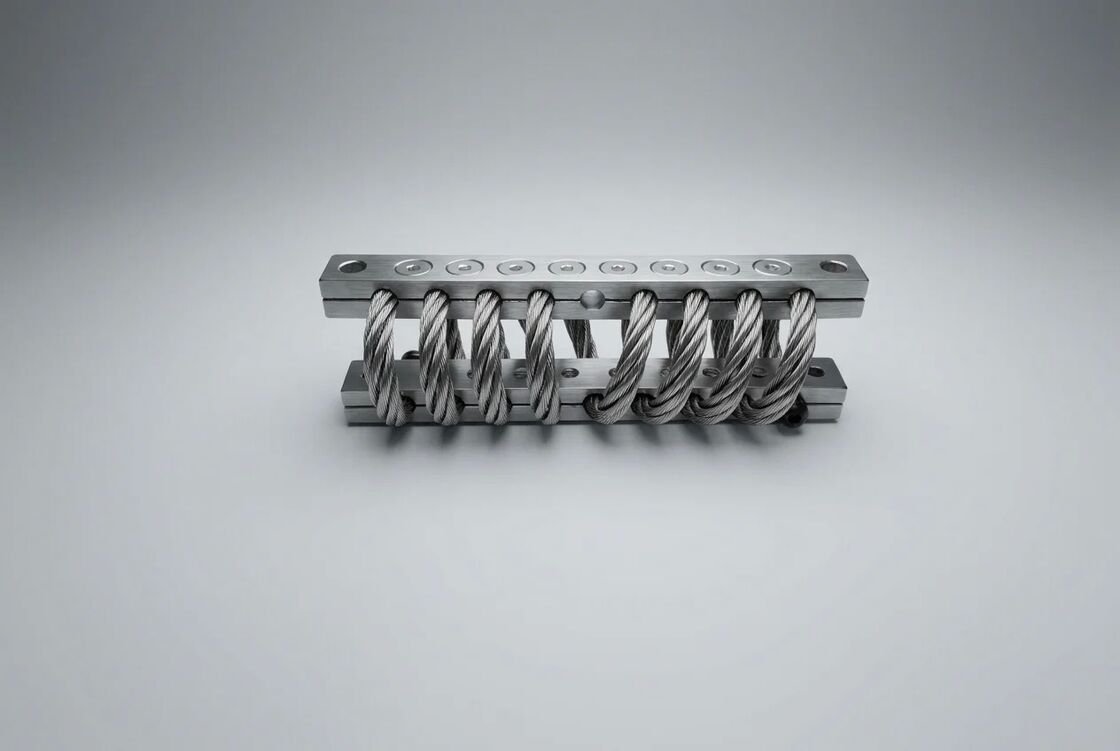

Dây cáp thép không gỉ 6,8mm được tạo thành 8 vòng xoắn ốc liên tục được cố định giữa hai khối kẹp hợp kim nhôm. Khi rung động hoặc năng lượng sốc xâm nhập vào hệ thống, các sợi dây riêng lẻ trong mỗi vòng sẽ cọ sát vào nhau (ma sát Coulomb), chuyển động năng thành nhiệt năng cấp thấp. Cơ chế giảm chấn dựa trên độ trễ này:

• Hoạt động giống hệt nhau ở mọi hướng tải mà không làm giảm hiệu suất theo hướng
• Cung cấp phản ứng tăng dần độ cứng—mềm ở biên độ thấp để lọc rung tốt, cứng ở biên độ cao để chống sốc
• Duy trì các đặc tính giảm chấn nhất quán trong toàn bộ phạm vi hoạt động từ -75°C đến +300°C

Vòng đời không cần bảo trì

Không có cao su, chất đàn hồi, chất lỏng thủy lực hoặc vòng đệm chuyển động, JGX-0648D-68A không yêu cầu bảo trì, bôi trơn hoặc thay thế linh kiện theo lịch trình trong toàn bộ thời gian sử dụng của nó. Các yếu tố kéo dài tuổi thọ chính bao gồm:

• Không lão hóa vật liệu:Thép không gỉ và hợp kim nhôm không cứng lại, nứt hoặc dão dưới tải trọng liên tục—các dạng hư hỏng thường gặp ở bộ cách ly cao su sau 3-5 năm sử dụng
• Miễn dịch ăn mòn:Nhôm anod hóa cứng và thép không gỉ 304 chịu được thử nghiệm phun muối trên 500 giờ (ASTM B117), thích hợp cho việc lắp đặt ven biển và ngoài khơi
• Chống mỏi:Dây cáp kéo nguội duy trì độ đàn hồi qua hàng triệu chu kỳ tải; thử nghiệm độ mỏi cho thấy độ lệch độ cứng dưới 5% sau 10⁶ chu kỳ ở tải định mức
• Chống tia cực tím & Ozone:Không giống như các giá đỡ cao su bị phân hủy dưới ánh sáng mặt trời và ozon trong khí quyển, kết cấu hoàn toàn bằng kim loại không bị ảnh hưởng khi tiếp xúc với môi trường

Thông số kỹ thuật

Ứng dụng được đề xuất

• Tự động hóa công nghiệp:Cách ly rung cho các trạm làm việc robot, hệ thống gắp và đặt và thiết bị kiểm tra tự động
• HVAC & Điện Lạnh:Cách ly máy nén, bình ngưng và bộ xử lý không khí trong các cơ sở thương mại và công nghiệp
• Phát điện:Bộ máy phát điện, thiết bị phụ trợ tuabin và giảm chấn rung máy biến áp
• Hàng hải & ngoài khơi:Thiết bị điện tử điều hướng, giá đỡ thông tin liên lạc và cách ly máy móc phụ trợ trong môi trường phun muối
• Vận tải:Tủ tín hiệu đường sắt, thiết bị điện tử trên tàu và điều khiển rung động máy phát điện di động
• Phòng thí nghiệm & Y tế:Cách ly dụng cụ phân tích nhạy cảm trong môi trường nghiên cứu và chẩn đoán

Hướng dẫn lựa chọn

Để có hiệu suất tối ưu, hãy chọn số lượng bộ cách ly JGX-0648D-68A sao cho mỗi bộ phận mang 30-60% tải nén định mức dưới trọng lượng thiết bị tĩnh. Phạm vi hoạt động này đảm bảo đủ độ lệch để cách ly rung động hiệu quả trong khi vẫn duy trì khả năng dự trữ cho các sự kiện sốc. Hãy liên hệ với các kỹ sư ứng dụng của chúng tôi để được hỗ trợ thiết kế cách ly ở cấp hệ thống, bao gồm tính toán tần số tự nhiên và bố trí lắp đặt nhiều bậc tự do.
