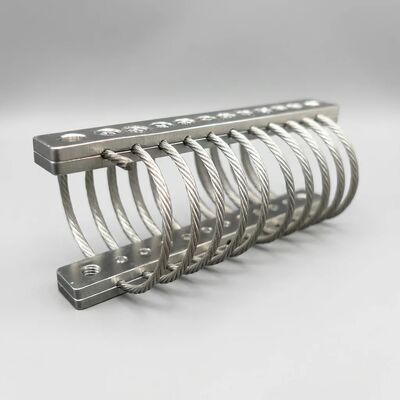

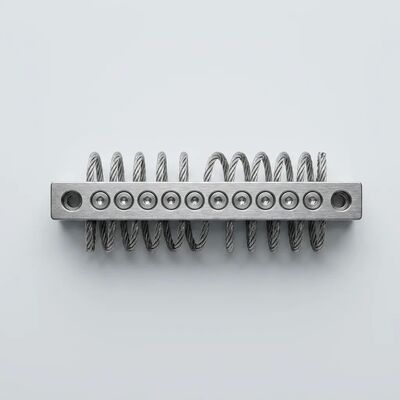

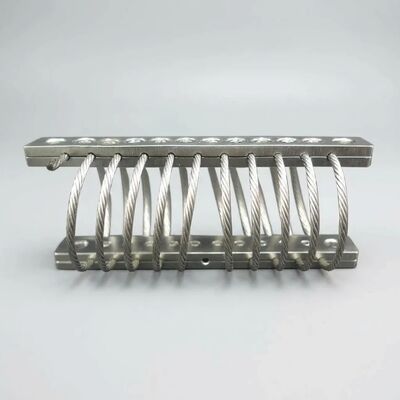

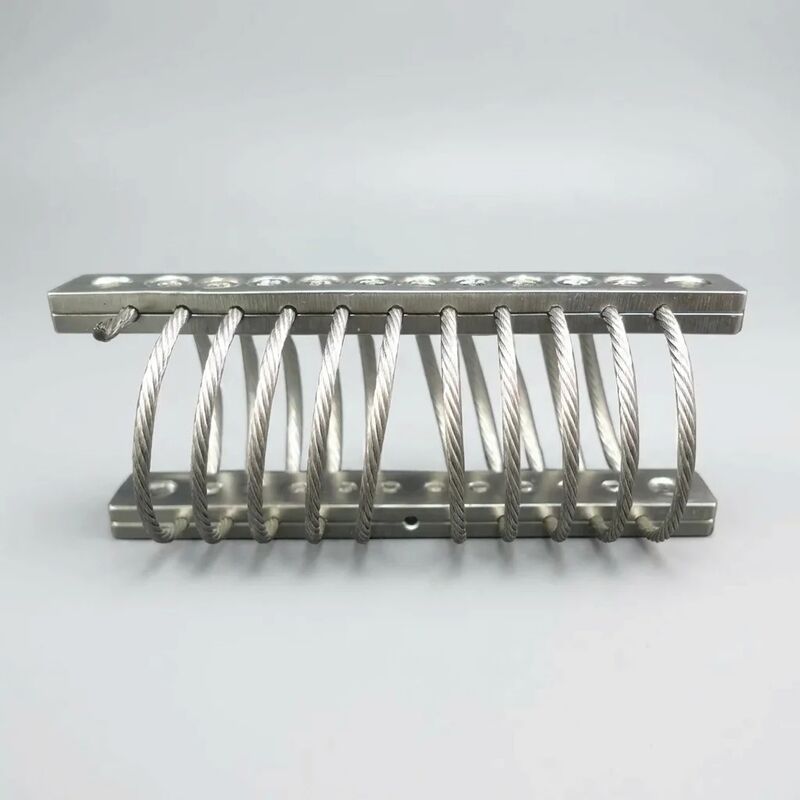

JGX-0160D-4.8A Máy cách ly rung dây cáp

JGX-0160D-4.8A là gì?

CácJGX-0160D-4.8Alà một chất cô lập rung dây thép được thiết kế chính xác sử dụng một dây thép không gỉ 304 4,8mm xoắn theo đường xoắn ốc như yếu tố damping của nó.Không giống như các đệm cao su thông thường hoặc cách ly mùa xuân cuộn, nó cung cấpPhân cách rung động đa hướng toàn trục- có nghĩa là nó làm giảm năng lượng đồng thời trong nén, cắt và cuộn mà không cần cách ly riêng biệt cho mỗi trục.JGX-0160D-4.8A thích hợp cho thiết bị công nghiệp công suất trung bình, nơi xung đột đa hướng và rung động liên tục đe dọa độ tin cậy của thành phần.

Làm thế nào làm giảm bớt dây thừng dây

JGX-0160D-4.8A dựa trên hai cơ chế giảm áp bổ sung hoạt động song song:

• Coulomb (Friction) Damping:Khi dây dây uốn cong dưới tải năng động, các sợi riêng lẻ trong cấu trúc dây 7 * 19 chà xát với nhau, chuyển đổi năng lượng động thành nhiệt không đáng kể thông qua ma sát khô.Cơ chế này phụ thuộc vào kích thước âm thanh. Sự lệch lớn hơn tạo ra sự phân tán năng lượng lớn hơn.
• Hysteretic Damping:Sợi dây thép không gỉ trải qua biến dạng đàn hồi chu kỳ dưới sự rung động, tạo ra một vòng tròn hysteresis căng thẳng hấp thụ năng lượng trong mỗi chu kỳ tải.Điều này cung cấp sự suy giảm băng thông rộng nhất quán từ cộng hưởng cấu trúc tần số thấp đến rung động máy tính tần số cao.

Cùng với nhau, các cơ chế này đạt được mộtTỷ lệ damping là 0,15 ̊0.25và chuyển giaohiệu suất cách ly vượt quá 95% ở tần số trên 25 Hzdưới tải trọng danh nghĩa hiệu suất duy trì ổn định trong phạm vi hoạt động đầy đủ từ -40 °C đến +120 °C mà không có sự thay đổi độ cứng phụ thuộc vào nhiệt độ điển hình của các chất cô lập elastomer.

Tại sao các kỹ sư chọn JGX-0160D-4.8A

1. Sự cô lập toàn trục thực sự mà không thỏa hiệp

Hầu hết các bộ cách ly thông thường được tối ưu hóa cho một hướng tải duy nhất.hoặc xoắn với cùng một cơ chế dập tắtĐiều này làm cho nó đặc biệt có giá trị cho thiết bị được gắn trên các cấu trúc không cứng, nền tảng di động hoặc các vị trí mà các nguồn rung không thể đoán trước hướng.

2. Ứng dụng ức chế cộng hưởng vượt trội trên một phổ rộng

Động hưởng cấu trúc xảy ra khi tần số kích thích liên kết với tần số tự nhiên của hệ thống, khuếch đại rung động đến mức phá hủy.Tính chất cứng không tuyến tính: khi độ lệch gia tăng, hình học dây thừng dây sẽ dần cứng, chuyển tần số tự nhiên của hệ thống ra khỏi điều kiện cộng hưởng.812 Hz dưới tải trọng định số, bộ cô lập này có hiệu quả tách thiết bị khỏi các nguồn kích thích công nghiệp phổ biến (chuyển động cơ, xung bơm, tương tác máy nén) trước khi cộng hưởng có thể phát triển.

3. Hoạt động không cần bảo trì trong suốt thời gian sử dụng của thiết bị

Xây dựng bằng kim loại loại bỏ mọi điểm suy thoái mà plagues cách ly truyền thống: không có cao su để oxy hóa và nứt, không có chất lỏng thủy lực để rò rỉ, không có cuộn dây xoắn để mệt mỏi và sag,không có khớp gắn kết để delaminate. JGX-0160D-4.8A yêu cầukhông bảo trì theo lịch trìnhKhông có dầu bôi trơn, không có quay số, không có chu kỳ kiểm tra trực quan ngoài những gì đã được trong kế hoạch bảo trì thiết bị.10 triệu chu kỳ với tải trọng định sốkhông có thay đổi có thể đo lường về hiệu suất giảm áp.

4. Hiệu suất dự đoán qua nhiệt độ cực đoan

Trong khi các bộ cách ly cao su cứng trong khí hậu lạnh (mất hiệu quả cách ly) và mềm trong nhiệt (có nguy cơ trượt quá mức), JGX-0160D-4.8Một dây thép không gỉ cho thấy sự thay đổi độ cứng không đáng kể giữa -40 °C và +120 °CSự ổn định nhiệt này loại bỏ nhu cầu điều chỉnh theo mùa và đảm bảo bảo vệ rung liên tục trong các thiết bị ngoài trời, các cơ sở không được sưởi ấm,và các ứng dụng thiết bị nhiệt độ cao.

Thông số kỹ thuật

Ứng dụng công nghiệp điển hình

• Đơn vị điều khiển HVAC & Không khí:Cô lập các rung động của quạt và máy nén từ các cấu trúc tòa nhà, giảm truyền tiếng ồn tần số thấp trong các cơ sở thương mại và công nghiệp.
• Máy phát điện công nghiệp:Bảo vệ các bộ máy phát điện khỏi rung động tự gây ra và sốc bên ngoài, kéo dài tuổi thọ của vòng bi alternator.
• Máy nén tương ứng:Giải quyết tần số xung đặc trưng của máy nén piston-type khi các bộ cô lập trục đơn không thể nắm bắt chế độ dao động bên.
• Thiết bị đo độ chính xác:CMM, hệ thống kiểm tra quang học và cân bằng phòng thí nghiệm được hưởng lợi từ cách ly toàn trục duy trì độ chính xác đo lường trong môi trường sàn nhà máy.
• Các tủ điều khiển và thùng điện:Bảo vệ các PLC nhạy cảm, VFD và logic rơle khỏi rung động máy móc xung quanh có thể gây ra sự ồn ào và thất bại sớm.
• Bộ máy bơm công nghiệp:Cô lập cả bộ bơm động cơ và động cơ trong xử lý nước, chế biến hóa học và ứng dụng chuyển dầu.

Đảm bảo chất lượng & Kiểm tra

Mỗi cách ly JGX-0160D-4.8A được sản xuất dướiISO 9001:2015quản lý chất lượng được chứng nhận: kiểm tra sản xuất bao gồm:

• Kiểm tra độ lệch tải tĩnh ở mức 100% công suất định danh
• Kiểm tra đồng nhất căng dây thép trên tất cả 6 cuộn dây
• Phù hợp kích thước với độ khoan dung thiết kế
• Kiểm tra kết thúc bề mặt cho sự nhất quán điện đúc
• Khả năng theo dõi lô với chứng nhận vật liệu đầy đủ có sẵn theo yêu cầu

Các giao thức thử nghiệm tùy chỉnh ‡ bao gồm quét tần số cụ thể, thử nghiệm xung xung hoặc tiếp xúc môi trường mở rộng ‡ có thể được phù hợp với các yêu cầu về trình độ OEM.

Ghi chú cài đặt

JGX-0160D-4.8A được gắn qua các lỗ trên tấm nền trong cấu hình Base-to-Base hoặc Base-to-Equipment.

• Đảm bảo bề mặt lắp đặt là phẳng và cứng để ngăn ngừa biến dạng tải trước
• Phân phối tải một cách đồng đều khi sử dụng nhiều bộ cách ly dưới một cơ sở thiết bị duy nhất
• Kiểm tra rằng tổng trọng lượng hỗ trợ nằm trong phạm vi 40~80% công suất định lượng kết hợp cho hiệu quả cách ly tốt nhất
• Cho phép khoảng trống đầy đủ xung quanh các cuộn dây dây thép để lệch không giới hạn dưới tải trọng cú sốc

Câu hỏi thường gặp

Q: Làm thế nào để JGX-0160D-4.8A so sánh với cao su mounts?
Các bộ đệm cao su bị suy thoái theo thời gian do oxy hóa, tiếp xúc với ozone và mệt mỏi chu kỳ, thường yêu cầu thay thế mỗi 3-5 năm trong môi trường công nghiệp.Tất cả kim loại JGX-0160D-4.8A không có cơ chế phân hủy trong hoạt động bình thường và cung cấp độ cứng nhất quán hơn trong nhiệt độ cực.

Hỏi: Máy cách ly này có thể được sử dụng ngoài trời không?
Vâng. Vật liệu SS304 và kết thúc sơn điện cho khả năng chống mưa, độ ẩm và phơi nhiễm tia UV.xin tham khảo hướng dẫn ứng dụng môi trường khắc nghiệt của chúng tôi (xem JGX-0160D-4.8A Trang sản phẩm hàng hải/nước ngoài khơi).

Q: Số lượng đặt hàng tối thiểu là bao nhiêu?
Các đơn đặt hàng tiêu chuẩn bắt đầu từ 10 mảnh. Đối với số lượng nguyên mẫu hoặc đủ điều kiện, vui lòng liên hệ với nhóm bán hàng của chúng tôi để sắp xếp lấy mẫu.

Q: Có chuẩn tải tùy chỉnh có sẵn không?
Có chiều dài dây thép, số cuộn và hình học lắp đặt có thể được điều chỉnh cho các yêu cầu tải cụ thể.Liên hệ với chúng tôi với phạm vi tải trọng mục tiêu của bạn và giới hạn lắp đặt cho một đề xuất cấu hình tùy chỉnh.
