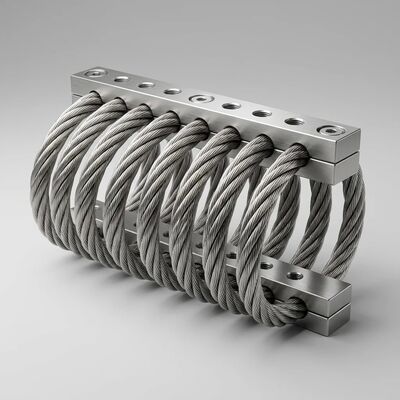

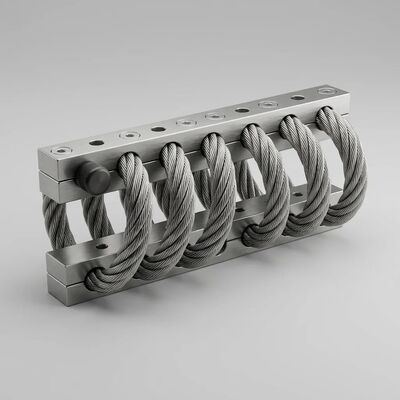

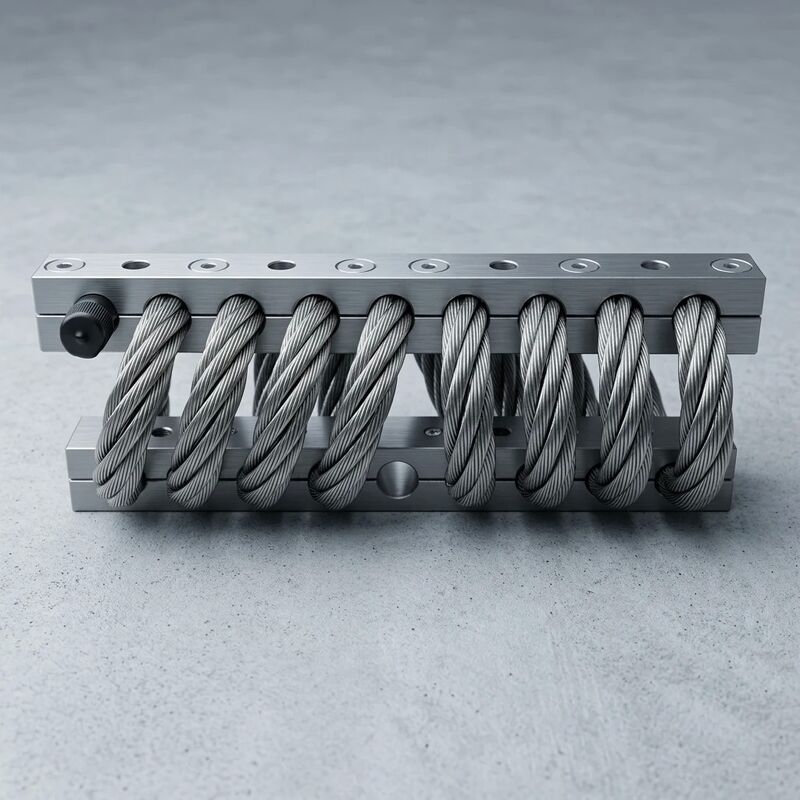

JGX-2228D-1250B Bộ cách ly dây điều khiển rung không an toàn để quản lý độ lệch chính xác

JGX-2228D-1250B Máy cách ly dây thừng kiểm soát rung động an toàn

Trong kỹ thuật rung động, có một sự đánh đổi liên tục giữa hiệu suất giảm áp và tính dự đoán.tỷ lệ giảm áp có thể điều chỉnh nhưng giới thiệu niêm phong chất lỏng mà rò rỉ, độ nhớt thay đổi theo nhiệt độ, và hố tạo ra sự gián đoạn lực phi tuyến tính.Các đệm elastomer đơn giản và rẻ tiền nhưng có độ cứng và giảm bớt theo thời gianJGX-2228D-1250B giải quyết sự cân bằng này bằng cách neo hệ thống cách ly của nó.Kiểm soát rung động an toàntrong một cơ chế vật lý đồng thời có hiệu suất cao và ổn định về bản chất: ma sát Coulomb giữa các dây thép.

Cơ chế giảm áp: 133 giao diện ma sát song song

JGX-2228D-1250B dây 8,0 mm được xây dựng như là một 7 * 19 strand7 gói, mỗi bao gồm mười chín dây thép AISI 316L riêng lẻ,cho tổng cộng 133 sợi trong một đường cắt ngang dây thừng duy nhấtKhi xoắn ốc biến dạng dưới sự rung động bên ngoài, các dây liền kề bên trong mỗi chùm sợi trượt vào nhau ở quy mô vi mô.Sự trượt giữa các dây này chuyển đổi năng lượng động (rắc động) thành nhiệt thông qua ma sát Coulomb khô.

Các đặc điểm chính của cơ chế giảm áp này:

• Phân phối dư thừa: Lực giảm áp được tạo ra trên 133 giao diện tiếp xúc song song.Thất bại của bất kỳ sợi dây nào ≈ một thống kê gần như không thể trong giới hạn mệt mỏi ≈ giảm tổng độ damping dưới 1%, bảo tồnKiểm soát rung động an toànchức năng.
• Không nhạy cảm với nhiệt độ: Tỷ lệ ma sát của thép không gỉ 316L trên chính nó thay đổi dưới 10% trong phạm vi hoạt động từ -40 °C đến +180 °C.độ nhớt của chất lỏng damping silicon có thể thay đổi gấp 20 lần trên cùng một khoảng trải dài, làm cho một bộ đệm chất lỏng quá ẩm khi khởi động lạnh và ẩm dưới ở nhiệt độ hoạt động.
• Tùy thuộc độ rộng (lợi ích): Ở độ rung thấp (đặc trưng cho hoạt động máy quay bình thường),trượt giữa các dây là tối thiểu và bộ cách ly cư xử như một lò xo đàn hồi chủ yếu với sự phân tán năng lượng thấp, duy trì hiệu quả cách ly truyền nhiễm caoKhi kích thước tăng lên (sự sốc, khởi động chuyển tiếp), trượt tham gia dần dần, tăng tỷ lệ giảm áp hiệu quả từ khoảng 0,15 lên 0,25 để hấp thụ năng lượng nhập lớn hơn.
• Không có sự suy thoái theo tuổi tác: Không giống như các polyme viscoelastic, trong đó mạng lưới phân tử chuỗi dài phân hủy thông qua oxy hóa, phân hạch chuỗi và thay đổi mật độ liên kết chéo,cấu trúc kim loại tinh thể của thép 316L không phát triển theo thời gian ở nhiệt độ dưới ngưỡng tái tinh thể (> 500 °C)Hiệu suất ức chế ở năm 15 là, cho tất cả các mục đích thực tế, giống hệt với hiệu suất ức chế vào ngày 1.

Độ lệch chính xác: ± 3% đơn vị đối với đơn vị, 100% được thử nghiệm

Kiểm soát độ lệch chính xáclà kỷ luật kỹ thuật đảm bảo rằng khi áp dụng tải tĩnh cụ thể, sự dịch chuyển kết quả có thể dự đoán được, không chỉ từ các phương trình thiết kế,nhưng từ đơn vị sản xuất thực tế trong tay người dùngJGX-2228D-1250B đạt được ± 3% thay đổi độ lệch tĩnh từ đơn vị sang đơn vị, được xác minh trên mỗi đơn vị trước khi phân loại.

Tại sao độ khoan dung này quan trọng trong các hệ thống gắn đa điểm:

Hãy xem xét một máy nén 2,400 kg được hỗ trợ bởi bốn cột JGX-2228D-1250B, mỗi cột chịu tải tĩnh 600 kg. Với tải trọng này, độ lệch tĩnh danh nghĩa khoảng 12 mm. Với độ khoan ± 3%,trường hợp xấu nhất khuếch tán trải qua bốn mounts là 11.64 mm đến 12.36 mm ¦ một sự khác biệt chiều cao tối đa từ cột lên cột là 0,72 mm. Trên khoảng cách cột 800 mm điển hình, điều này tạo ra một độ nghiêng góc khoảng 0,05 °,nằm trong độ khoan dung sắp xếp của hầu hết các khớp nối trục linh hoạt tiêu chuẩn (thường là 0.25 ° ∼ 1.0 ° tùy thuộc vào loại nối). Kích nối không phải là yếu tố hạn chế; các chỗ gắn đủ chính xác để duy trì sự sắp xếp nối mà không lấp lánh.

Các quy trình sản xuất cung cấp sự nhất quán này:

• Vòng dây cáp CNC: Kiểm soát căng thẳng vòng kín trong quá trình hình thành xoắn ốc duy trì hình học cuộn dây nhất quán trong khoảng ± 0,3 mm biến động độ cao.
• Máy gia công khối kẹp chính xác: Các túi nắm lấy dây thừng trong các khối kẹp 6061-T6 được máy CNC với độ khoan dung kích thước ± 0,02 mm, đảm bảo áp lực nắm bắt chu vi đồng nhất trên dây ở cả hai đầu.
• Kiểm tra đường cong tải độ lệch 100%: Mỗi đơn vị được lắp đặt trên một trạm thử nghiệm servo-hydraulic được hiệu chỉnh và chịu một đường dốc tải từ 0 đến 1.300 kg trong khi độ lệch được đo bằng cảm biến dịch chuyển laser với 0.01 mm độ phân giảiCác đường cong kết quả được so sánh kỹ thuật số với tham chiếu chính; các đơn vị vượt quá dải lệch ± 3% sẽ tự động bị từ chối và cách ly để điều tra nguyên nhân gốc.
• Kiểm soát quy trình thống kê: Dữ liệu độ lệch ở cấp lô được theo dõi trong biểu đồ kiểm soát. Sự thay đổi trong độ lệch trung bình hoặc tăng độ lệch kích hoạt điều chỉnh quá trình trước khi sản xuất các đơn vị không phù hợp.

Sức cứng ba khu vực: mềm khi bay, cứng khi va chạm

Tốc độ mùa xuân tĩnh của JGX-2228D-1250B không phải là một số duy nhất; nó là một đường cong với ba vùng riêng biệt được xác định bởi trạng thái vật lý của xoắn ốc dây thép dưới tải dần:

Đường cong tiến triển này là đặc điểm động có giá trị nhất của bộ cách ly. Trong hoạt động bình thường trong Khu vực I hoặc II,độ cứng động thấp cung cấp hiệu quả cách ly cao hơn 85% năng lượng rung được chặn ở tần số trên 1.4* tần số tự nhiên. Khi một sự kiện sốc hoặc mô-men xoắn khởi động chuyển tiếp đẩy gắn máy vào Khu vực III,Sự gia tăng cứng đột ngột giới hạn độ dịch chuyển tối đa 22 mm mà không liên lạc kim loại với kim loạiKhông có các snubber bên ngoài để điều chỉnh, không có khoảng trống để thiết lập, và không có lò xo bổ sung để điều chỉnh.Các yếu tố xoắn ốc duy nhất xử lý toàn bộ phạm vi động lực.

Dữ liệu hiệu suất động

Thông số kỹ thuật

Các ứng dụng quan trọng về độ chính xác

• Trung tâm gia công CNC & Máy nghiền: Độ chính xác hình học của máy công cụ phụ thuộc vào nền tảng duy trì mức độ trong vòng vòng cung giây.Sự khoan dung độ lệch ± 3% đảm bảo giường máy không nghiêng dần khi các phần gắn đặt, bảo tồn độ chính xác vị trí thể tích được xác minh trong thử nghiệm chấp nhận nhà máy.
• Máy đo phối hợp (CMM): Thiết bị phòng thí nghiệm đo lường với sự không chắc chắn đo lường dưới micron không thể dung nạp giữa các khoảng hiệu chuẩn.Tính năng không trượt của tất cả các kim loại JGX-2228D-1250B loại bỏ sự sụt dần chậm (μm/tháng) điển hình của các mặt nẹp elastomer dưới tải tĩnh liên tục, bảo tồn hiệu chuẩn không gian của CMM mà không cần tái chế.
• Máy cân bằng chính xác: Sự cân bằng năng động của các rotor tua-bin, trục quay và trục tốc độ cao đòi hỏi máy cân bằng phải được cách ly khỏi rung động sàn trong khi vẫn giữ vị trí cứng.Đường cong độ cứng tiến triển cung cấp cách ly trong giai đoạn đo cân bằng (sản nhập kích thước thấp) trong khi chống lại sự dịch chuyển từ các lực mất cân bằng của rotor trong quá trình quay.
• Phân dẫn Lithography & Công cụ kiểm tra: Các bộ bước wafer và hệ thống kiểm tra chùm electron trong các nhà máy bán dẫn hoạt động với độ khoan dung định vị đo bằng nanomet.Xây dựng kim loại hoàn toàn loại bỏ sự thải khí của chất làm mềm và các hợp chất hữu cơ dễ bay hơi (VOC) từ các nắp elastomer có thể ngưng tụ trên bề mặt quang học, trong khi độ khoan độ lệch chính xác giữ cho công cụ phù hợp với tầng dưới cách ly rung của cơ sở.
• Laser interferometer & bảng quang học: Các thí nghiệm quang học cấp nghiên cứu với các chiến dịch đo lường nhiều ngày đòi hỏi các giá đỡ không trôi dạt trong thí nghiệm.Kiến trúc creep không loại bỏ sự thay đổi chiều cao chậm mà sẽ dần dần sai đường dẫn chùm trong nhiều giờ hoặc ngày.
• Máy đóng gói và in nhanh: Máy in flexographic và máy đóng hộp chu kỳ cao tạo ra xung lặp lại với tốc độ 200~600 chu kỳ mỗi phút.Số lượng mệt mỏi 2 triệu chu kỳ ở tải trọng định số đảm bảo khoảng thời gian dịch vụ được đo bằng năm, không phải là tháng, trong môi trường sản xuất liên tục 3 ca.

Tỷ lệ độ cứng động đến tĩnh: Tại sao 1.1 ∼ 1.3 quan trọng

Hầu hết các chất cô lập elastomer có tỷ lệ độ cứng động đến tĩnh là 1,5 ̊2.5, có nghĩa là gắn máy cứng hơn 50~150% dưới rung động hơn dưới tải tĩnh.Điều này làm phức tạp thiết kế hệ thống cách ly bởi vì tần số tự nhiên trong quá trình hoạt động (được xác định hiệu quả cách ly) cao hơn so với tính toán tĩnh đơn giản dự đoánTỷ lệ của JGX-2228D-1250B là 1.1 ∼1.3 là một trong những tỷ lệ thấp nhất có thể đạt được mà không cần điều khiển tích cực.bởi vì ma sát Coulomb giữa các bề mặt kim loại cho thấy độ nhạy độ căng thấp hơn nhiều so với biến dạng nhớt của polyme cao suKhi một kỹ sư tính toán tần số tự nhiên từ đường cong loading-deflection tĩnh,tần số tự nhiên hoạt động sẽ nằm trong khoảng 515% của giá trị dự đoán một điểm khởi đầu chính xác hơn là ước tính thô.

Gói tài liệu nhà máy

Mỗi JGX-2228D-1250B được cung cấp với đường cong thử nghiệm độ lệch tải riêng của nó (điện tử hoặc in, theo sở thích của khách hàng), giấy chứng nhận nhiệt 316L theo EN 10204 3.1Tất cả các tài liệu đều được ghi vào số serial được khắc bằng laser trên thân máy kẹp.Bộ tài liệu này hỗ trợ kiểm toán tuân thủ quy định, kiểm tra khách hàng đến, và các chương trình cấp bằng thiết bị trong các ngành công nghiệp bao gồm sản xuất điện, dầu khí và quy trình phê duyệt xã hội phân loại hàng hải.
