| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-1598D-657B |
| MOQ: | 10 miếng |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |

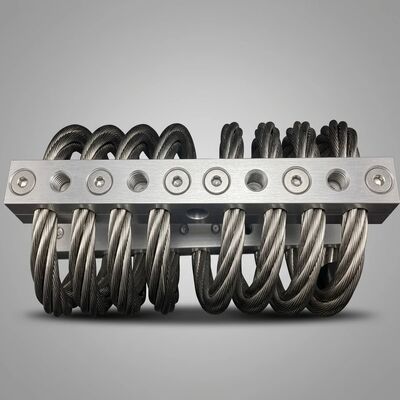

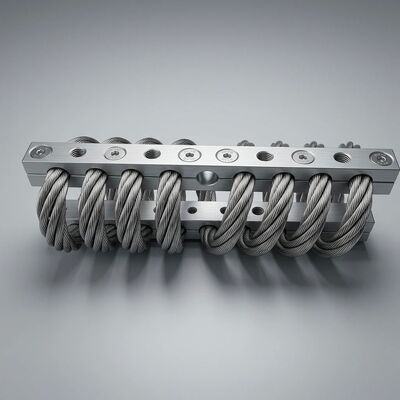

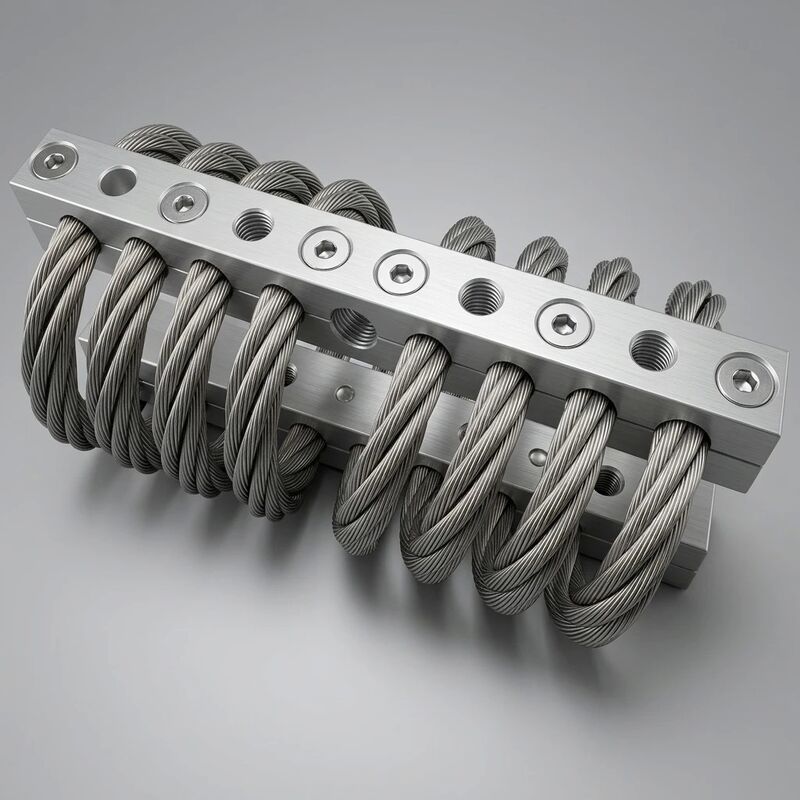

JGX-1598D-657B thuộc nhóm giải pháp cách ly rung trong đó mọi bộ phận chịu tải và tiêu tán năng lượng đều là kim loại—không có cao su, không có chất đàn hồi, không có mối nối liên kết. Cơ cấu cách ly lõi là một dây xoắn ốc bằng thép không gỉ AISI 316L gồm 8 cuộn dây, được kẹp ở cả hai đầu bằng các khối hợp kim nhôm 6061-T6 được gia công CNC với bề mặt được xử lý bằng anod hóa cứng. Cấu trúc hoàn toàn bằng kim loại này là sự lựa chọn kỹ thuật rõ ràng giúp phân biệt nó với các giá đỡ cao su thông thường và cụm giảm chấn lò xo: nó không thể mục nát khô, không thể bò dưới lực nén kéo dài và không thể mất độ cứng do tác động hóa học hoặc lão hóa nhiệt.
Trong một bộ cách ly đàn hồi điển hình, phần tử cao su đồng thời là lò xo, bộ giảm chấn và kết nối kết cấu. Khi bất kỳ chức năng nào trong số đó xuống cấp—do nứt ozon, phồng dầu hoặc bộ nén—toàn bộ hệ thống cách ly sẽ không còn thông số kỹ thuật. JGX-1598D-657B tách rời các vai trò này về mặt vật lý. Vòng xoắn của dây cáp cung cấp lực phục hồi đàn hồi (chức năng lò xo) thông qua biến dạng hình học của từng sợi thép trượt vào nhau khi chịu tải. Ma sát giữa các sợi đó cũng là cơ chế tiêu tán năng lượng chính (chức năng giảm chấn), mang lại tỷ lệ giảm chấn nhất quán trong khoảng 0,15 đến 0,25 trên toàn bộ dải tần định mức. Các khối kẹp bằng hợp kim nhôm chỉ đóng vai trò là bề mặt kết cấu cho thiết bị và nền móng, không tham gia vào vòng giảm chấn. Vì cả ba chức năng đều được xử lý bởi các phần tử vật lý riêng biệt hoạt động trong phạm vi thiết kế tuyến tính nên hiệu suất vẫn ổn định trong suốt thời gian sử dụng dự kiến trên 20 năm.
Thuật ngữvòng đời không cần bảo trìkhông phải là một tuyên bố tiếp thị—nó là hệ quả trực tiếp của việc lựa chọn vật liệu và loại bỏ chế độ sai lỗi. Hãy xem xét sổ cái bảo trì cho một thiết bị rung công nghiệp điển hình trong hơn 10 năm:
Đối với người vận hành đội xe có 200 giá đỡ cách ly trên toàn dây chuyền sản xuất, việc loại bỏ gánh nặng bảo trì này sẽ giúp tiết kiệm đáng kể số giờ lao động của kỹ thuật viên, tồn kho linh kiện thay thế và thời gian ngừng hoạt động ngoài dự kiến. Lợi thế về tổng chi phí sở hữu (TCO) so với các giải pháp thay thế bằng vật liệu đàn hồi thường mang lại sự khác biệt về đơn giá trong vòng 3–4 năm hoạt động đầu tiên.
JGX-1598D-657B đạt đượcgiảm xóc cao(tỷ lệ giảm chấn ζ = 0,15–0,25) thông qua hiện tượng vật lý gọi là giảm chấn ma sát Coulomb giữa các sợi dây liền kề trong mỗi lớp dây. Khi chuỗi xoắn biến dạng dưới tác động của rung động bên ngoài, các dây riêng lẻ trong bó sợi sẽ trượt một cách vi mô so với các dây lân cận của chúng. Ma sát trượt này chuyển đổi động năng thành nhiệt ở bề mặt tiếp xúc giữa các sợi - một cơ chế tiêu tán năng lượng cơ học thuần túy không cần chất lỏng nhớt, không có lớp polyme giảm chấn bị ràng buộc và không có chất hấp thụ khối lượng điều chỉnh.
Ba thông số thiết kế kiểm soát độ lớn giảm chấn:
Kết quả thực tế là một đường cong độ cứng phi tuyến tính: ở biên độ dao động nhỏ, ma sát Coulomb không bị khắc phục và bộ cách ly hoạt động như một lò xo đàn hồi có độ cứng tương đối cao và tiêu tán năng lượng thấp. Khi biên độ tăng vượt quá ngưỡng trượt, hoạt động trượt giữa các sợi tăng dần, độ cứng giảm đi và độ giảm chấn tăng lên—bảo vệ một cách tự nhiên thiết bị bị cô lập khỏi các sự kiện sốc dịch chuyển lớn mà không cần bất kỳ hệ thống điều khiển chủ động nào.
| tham số | Giá trị |
|---|---|
| Người mẫu | JGX-1598D-657B |
| Chất liệu dây thừng | Thép không gỉ AISI 316L (Đánh bóng điện) |
| Vật liệu kẹp | Hợp kim nhôm 6061-T6 (Anodized cứng, độ dày 25μm) |
| Đường kính dây cáp | 6,0 mm |
| Cấu hình cuộn dây | 8 cuộn dây, xoắn đối xứng |
| Kích thước tổng thể | 160 mm (L) x 90 mm (W) x 75 mm (H) |
| Đơn vị trọng lượng | 1,85 kg |
| Mẫu lỗ gắn | 4x Ø10,5 mm Xuyên lỗ (Chấp nhận Bu lông M10) |
| Phạm vi tải tĩnh | 50 kg – 500 kg mỗi Núi |
| Độ lệch tối đa (Nén) | 18 mm ở tải định mức |
| Tốc độ lò xo tĩnh | 28 N/mm – 280 N/mm (Tăng dần, Phụ thuộc vào tải) |
| Dải tần số tự nhiên | 5 Hz – 15 Hz (Phụ thuộc vào tải) |
| Tỷ lệ giảm xóc (ζ) | 0,15 – 0,25 |
| Nhiệt độ hoạt động | -40°C đến +180°C |
| Nhiệt độ bảo quản | -50°C đến +200°C |
| Cuộc sống mệt mỏi | > Chu kỳ 2 * 102 ở mức tải tĩnh định mức |
| Hoàn thiện bề mặt | Dây cáp: Được đánh bóng bằng điện (Ra ≤ 0,4 μm); Kẹp: Anodized (Đen hoặc Trong) |
| Chứng chỉ | ISO 9001:2015, CE, RoHS, REACH |
JGX-1598D-657B được gắn thông qua bốn lỗ xuyên Ø10,5 mm được sắp xếp theo hình chữ nhật ở khối kẹp trên và dưới. Nên sử dụng bu lông đầu lục giác M10 tiêu chuẩn có vòng đệm phẳng và đai ốc khóa mô-men xoắn phổ biến. Hình dạng cuộn dây đối xứng cho phép lắp đặt theo bất kỳ hướng nào và tốc độ lò xo lũy tiến giúp loại bỏ sự cần thiết của bộ giảm âm hoặc điểm dừng di chuyển theo hướng nén trong tải vận hành bình thường. Đối với các ứng dụng trong đó tải tĩnh đạt đến giới hạn trên (500 kg), nên phân phối tải song song trên nhiều thiết bị để duy trì mức cách ly thích hợp dưới các đỉnh động.
Mỗi thiết bị JGX-1598D-657B được đánh số thứ tự riêng lẻ bằng mã nhận dạng được khắc bằng laser trên mặt kẹp nhôm. Thử nghiệm nghiệm thu tại nhà máy bao gồm sự phù hợp về kích thước, kiểm tra tính đối xứng của cuộn dây, xác minh đường cong tải trọng-độ lệch tĩnh (dung sai ± 5%) và kiểm tra độ hoàn thiện bề mặt. Giấy chứng nhận vật liệu cho dây nhiệt AISI 316L và lô phôi 6061-T6 được lưu trữ kỹ thuật số và có thể truy nguyên theo từng số sê-ri. WNRLN duy trì các quy trình sản xuất được chứng nhận ISO 9001:2015 với khả năng truy xuất nguồn gốc toàn bộ lô từ khi nhận nguyên liệu thô đến đóng gói cuối cùng.
