JGX-1278D-370B Bộ cách ly rung dây thay thế thả vào cho các hệ thống công nghiệp khớp tải tĩnh chính xác

JGX-1278D-370B Máy cô lập rung dây thừng dây

Thông tin tổng quan về cách ly dây thép

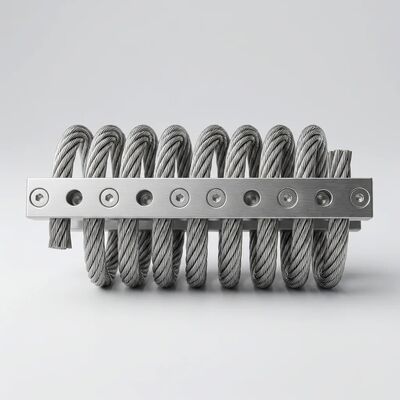

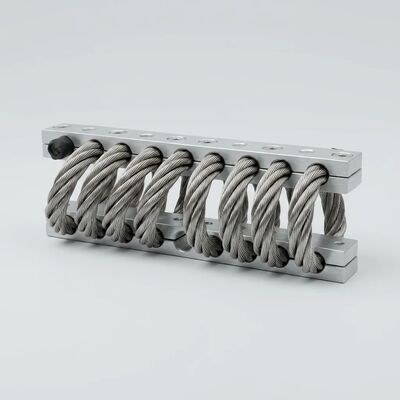

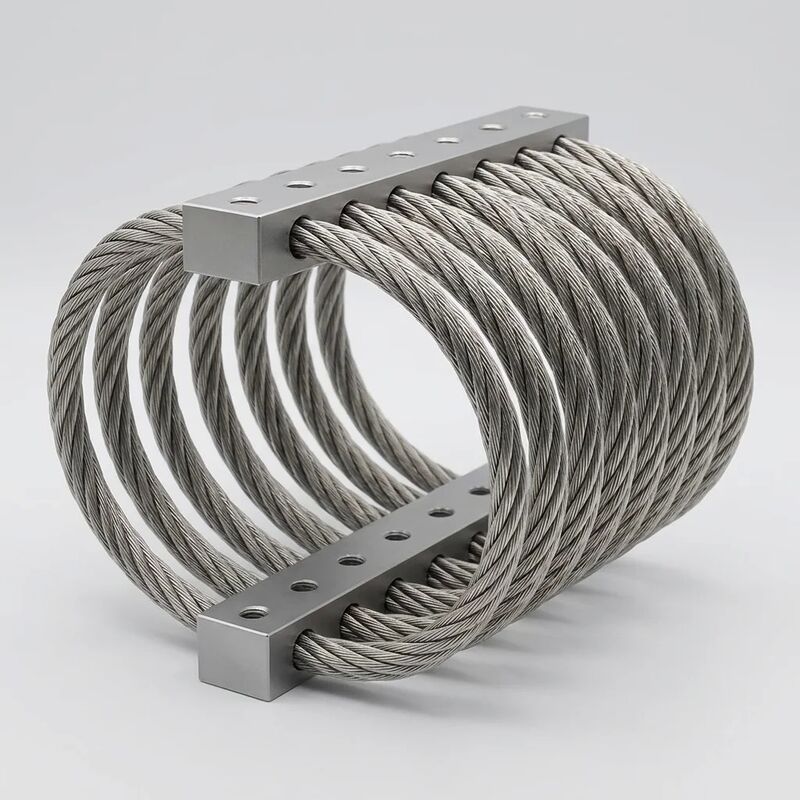

CácJGX-1278D-370Blà một dây thép không gỉ xoắn vòng xoắn vòng xoắn vòng xoắn vòng xoắn vòng xoắn vòng xoắnthay thế trực tiếpcho OEM và sau thị trường cách ly gắn trên nền tảng thiết bị công nghiệp. Với lõi dây thừng SS304 8 vòng (thánh kính 7,8 mm,7 × 19 cấu trúc sợi) kẹp giữa các thanh gắn hợp kim nhôm 6061-T6 với kết thúc anodized cứng rõ ràng, bộ cách ly kim loại này cung cấpKhả năng tải tĩnh 5×120 kg/cây gắnKhông có cao su, không có chất lỏng, và không có bảo trì theo lịch trình.

Chiến lược thay thế trực tiếp hiệu quả về chi phí

Các nhà quản lý mua sắm và kỹ sư bảo trì phải đối mặt với một thách thức dai dẳng: Máy cô lập rung động có thương hiệu OEM có giá cao hơn với thời gian thực hiện kéo dài, nhưng dấu chân lắp đặt được tiêu chuẩn hóa.JGX-1278D-370B giải quyết điều này trực tiếp vớiĐịa hình lắp đặt lỗ xuyên Ø10,5 mm tiêu chuẩn hóaThiết lập chỉ yêu cầu các thiết bị buộc M10 tiêu chuẩn (thể loại 8).8So với các bộ cô lập OEM có công suất tương đương, JGX-1278D-370B thường đạtTiết kiệm chi phí 15~30% cho mỗi đơn vịtrong khi duy trì hiệu suất cách ly rung đầy đủ trên băng thông kích thích 10 ∼ 2000 Hz. Đối với các nhà khai thác duy trì các đội máy hỗn hợp từ nhiều nhà sản xuất,số bộ phận duy nhất này củng cố hàng tồn kho và giảm sự phức tạp của SKU.

Khớp với tải tĩnh chính xác

Các thiết bị gắn rung chung thường được bán theo khoảng trọng lượng gần đúng, nhưng thiết bị thực sự có sự phân bố khối lượng và trung tâm trọng lực cụ thể đòi hỏi điều chỉnh cách ly chính xác.Mỗi lô sản xuất JGX-1278D-370B phải trải quaMô tả tải-bẻ cong tĩnh lấy mẫuở ba điểm tải trong bao bì 5 ≈ 120 kg: tải tối thiểu (5 kg), tải trung bình (60 kg) và tải tối đa (120 kg).Hồ sơ độ cứng không tuyến tính tiến triểngiữ tần số tự nhiên trong4 ¢ 7 Hztrên toàn bộ phạm vi tải trọng hữu ích, với Coulomb damping ma sát đóng góp một0Tỷ lệ damping 0,22Điều này giới hạn các yếu tố khuếch đại cộng hưởng (Q) đểdưới 2.5-  ngăn chặn hiệu quả sự phóng to phá hoại xảy ra khi tần số kích thích trùng với tần số tự nhiên của hệ thống lắp đặt.chúng tôi cung cấp 100% thử nghiệm đơn vị cá nhân với các báo cáo tải-deflection nối tiếp.

Tiêu chuẩn sản xuất công nghiệp cao cấp

JGX-1278D-370B phản ánh chất lượng sản xuất chính xác có thể nhìn thấy trong từng chi tiết:

• Kết thúc dây thừng: Sợi dây 7,8 mm SS304 (mặt thẳng, cấu trúc 7 × 19 theo ASTM A313) nhận được điện đánh bóng sau hình thành đến độ thô bề mặt Ra ≤ 0,35 μm.Điều này loại bỏ các vết nứt nhỏ trên bề mặt từ quá trình cuộn, tăng cường khả năng chống ăn mòn và đảm bảo các đặc điểm ma sát đồng nhất giữa các sợi để có hiệu suất giảm bớt nhất quán qua hàng triệu chu kỳ tải.
• Clamp Bar Aesthetics: Các thanh hợp kim nhôm 6061-T6 được gia công bằng CNC với các cạnh vòm và nhận được lớp phủ anod hóa cứng rõ ràng cung cấp bề mặt bền, chống vân tay.Lớp anodizing cũng cách ly điện của nhôm từ dây thép không gỉ, ngăn ngừa ăn mòn galvanic trong môi trường ẩm ướt hoặc muối.
• Nhận dạng vĩnh viễn: Mỗi thanh kẹp mang mộttên mô hình được khắc bằng laser và mã lôKhông có nhãn dán, không có tem mực mờ, và không có thẻ riêng biệt tách ra trong quá trình vận chuyển hoặc lắp đặt.Độ sâu khắc đảm bảo khả năng đọc sau nhiều năm sử dụng trong môi trường công nghiệp khắc nghiệt.

Thông số kỹ thuật

Câu hỏi thường gặp

Hỏi: JGX-1278D-370B có thể thay thế trực tiếp các bộ gắn rung hiện có của tôi không?
A: Nếu các bộ gắn hiện tại của bạn sử dụng giao diện gắn lỗ thông qua với trung tâm lỗ tương thích với mô hình Ø10.5 mm và các bộ buộc M10 của chúng tôi, JGX-1278D-370B cài đặt mà không cần sửa đổi hỗn hợp.Liên hệ với chúng tôi với thương hiệu cô lập hiện tại của bạn và số bộ phận để đánh giá sự tương thích gắn.

Q: Làm thế nào tôi chọn đúng số lượng gắn máy cho thiết bị của tôi?
Đáp: Phân tổng khối lượng của thiết bị của bạn cho số điểm gắn. Mỗi JGX-1278D-370B nên mang 5?? 120 kg. Để cách ly tối ưu, hãy nhắm đến trung tâm 40?? 80 kg mỗi cái gắn.Các kỹ sư ứng dụng của chúng tôi có thể xem xét các thông số kỹ thuật thiết bị của bạn và đề xuất cấu hình lý tưởng.

Q: Hiệu suất của bộ cách ly có thay đổi theo thời gian không?
Đáp: Không. Xây dựng bằng kim loại hoàn toàn loại bỏ các cơ chế lão hóa làm suy giảm cao su và các mặt nẹp elastomer.Đặc điểm giảm ma sát Coulomb ổn định sau một giai đoạn đầu tiên của khoảng 1000 chu kỳ tải và vẫn ổn định trong suốt thời gian sử dụng của thiết bị.

Ứng dụng công nghiệp điển hình

Diesel generator set mounting platforms • Industrial chiller and HVAC compressor frames • Railway signaling and communication equipment enclosures • Mining and quarry machinery operator cabins • Marine auxiliary equipment panels • Mobile telecom shelter electronics • Packaging machinery vibration isolation • Pump and motor base frames • Industrial fan and blower mounting • Test and measurement laboratory tables

Yêu cầu kiểm tra tính tương thích mô hình lắp ráp miễn phí, tham chiếu chéo số bộ phận cách ly hiện tại của bạn và nhận được một báo giá cạnh tranh thay thế OEM.Nhóm kỹ thuật của chúng tôi cung cấp dữ liệu tải độ lệch, mô hình CAD 3D và khuyến nghị cài đặt cụ thể cho ứng dụng miễn phí.
