JGX-1276D-278B Máy cách ly rung dây thừng dây dài không bảo trì cho kiểm soát sốc tất cả các hướng.

JGX-1276D-278B Máy cô lập rung dây thừng dây

Tại sao chọn công nghệ cách ly bằng kim loại?

Vỏ rung cao su thông thường và vỏ rung elastomer có một điểm yếu cơ bản: chúng lão hóa.và các chu kỳ tải lặp đi lặp lại làm cho chúng cứng, nứt, bò, hoặc biến dạng vĩnh viễn.JGX-1276D-278Bloại bỏ tất cả các chế độ thất bại này thông quaXây dựng bằng kim loại 100%, giao hàngkiểm soát rung động không cần bảo trì, có tuổi thọ dàiKhông có khoảng thời gian thay thế theo lịch trình, không có sự thay đổi hiệu suất, không có sự suy giảm ẩn.

Kiến trúc không cần bảo trì

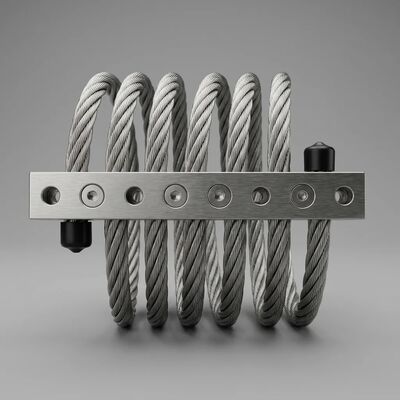

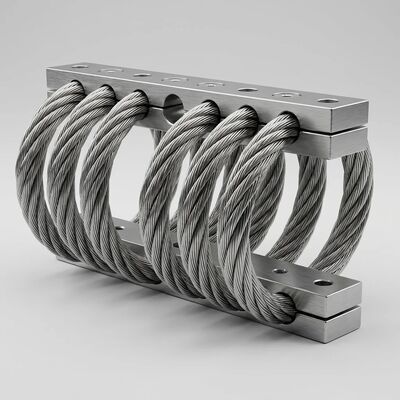

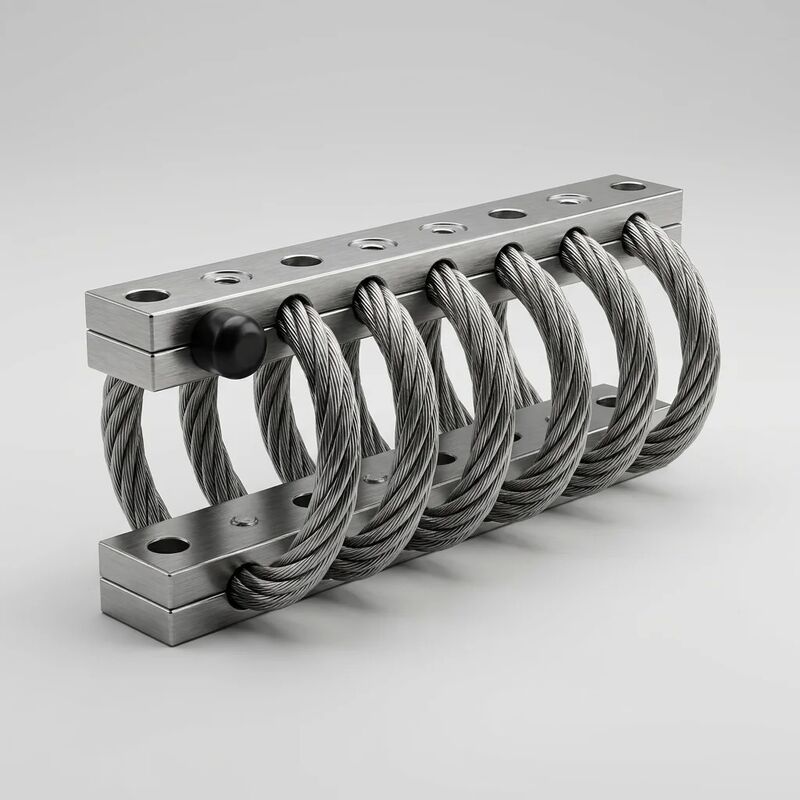

Tại lõi của JGX-1276D-278B là một 8-loop xoắn ốc hình thành từ6.4 mm đường kính 7 × 19 sợi dây thép không gỉ SS304Kiến trúc đa sợi này là chìa khóa cho cơ chế damping tự duy trì của nó.các dây riêng lẻ trong mỗi sợi trải qua chuyển động trượt trên quy mô vi mô chống lại các dây liền kềCái này.Dụng độ ma sát Coulombchuyển đổi năng lượng cơ học trực tiếp thành nhiệt mà không cần bất kỳ chất lỏng nào, không có bề mặt mòn nào cần phải bổ sung và không có bất kỳ thành phần phụ trợ nào có thể bị hỏng.Toàn bộ hệ thống damping làbản chấtđến chính dây thừng.

Hiệu suất hấp thụ cú sốc ở tất cả các hướng

Các hình học dây thừng xoắn ốc cho phép JGX-1276D-278B để hấp thụ và phân tán năng lượng cú sốc đến từbất kỳ hướng nàoCho dù thiết bị của bạn gặp phải sự chuyển động dẫn đến thả thẳng đứng, va chạm bên từ các động tác của xe, hoặc dao động xoắn từ máy móc quay,bộ cô lập phản ứng với một tiến bộ, đặc tính lực lệch không đáy.2 ¢55 kg tải tĩnh mỗi khoang, tần số tự nhiên định cư giữa5 ¢ 8 Hz, với ma sát khô cung cấp một tỷ lệ giảm áp của0.10-0.20mà giới hạn khuếch đại cộng hưởng đếndưới 3,0 lần kích thước đầu vào-  ngăn ngừa hiệu quả sự phóng to phá hoại xảy ra với các hệ thống suối không thấm hoặc thấm nhẹ.

Xây dựng hạng nặng cho môi trường đòi hỏi

Mỗi thành phần của JGX-1276D-278B được lựa chọn và xử lý cho độ bền cực kỳ:

• Sợi dây: thép không gỉ SS304, 7 × 19 đặt thẳng, điện đúc sau khi hình thành đến Ra ≤ 0,4 μm.Phần kết thúc bề mặt này giảm thiểu các vị trí bắt đầu ăn mòn và đảm bảo các đặc điểm ma sát liên tục giữa các sợi trong suốt cuộc sống dịch vụ.
• Các thanh bấm: 6061-T6 hợp kim nhôm, cứng anodized theo MIL-A-8625 tương đương loại III, cung cấp một bền,Lớp bề mặt không dẫn điện ngăn ngừa ăn mòn galvanic giữa thanh nhôm và dây thép không gỉ trong bầu không khí ẩm hoặc muối.
• Giao diện lắp đặt: Các lỗ xuyên Ø8,5 mm có đường viền chính xác trên cả hai thanh chấp nhận các dây buộc tiêu chuẩn M8. Thiết kế thanh đối xứng cho phép lắp đặt ở bất kỳ định hướng nàohoặc theo góc mà không ảnh hưởng đến hiệu suất cách ly.

Dữ liệu về khả năng phục hồi môi trường

Hướng dẫn cài đặt và tích hợp

Định hướng gắn: JGX-1276D-278B hoạt động như nhau trong nén, cắt, hoặc 45 ° cấu hình nghiêng.Lắp đặt dọc (chế độ nén) tối ưu hóa khả năng tảiĐối với các ứng dụng có sự xáo trộn bên đáng kể, một sự sắp xếp nghiêng 45 ° cung cấp độ cứng cân bằng trong tất cả các trục.

Động lực chùm: M8 Lớp 8.8 các thiết bị buộc với mô-men xoắn đến 20 ⋅ 25 N · m. Sử dụng các vòng tròn phẳng ở cả hai bên của thanh gắn để phân phối lực kẹp đồng đều.Áp dụng thắt dây có độ bền trung bình cho các thiết bị chịu rung động liên tục.

Thiết lập đa gắn: Đối với các giá và vỏ thiết bị, được khuyến cáo một mô hình gắn 4 điểm hoặc 6 điểm đối xứng.Tổng khối lượng thiết bị chia cho số lượng cột gắn nên nằm trong phạm vi 2 55 kg cho mỗi bộ cách ly để có hiệu suất cách ly tối ưu.

Các lĩnh vực ứng dụng được khuyến cáo

Mobile communication shelter equipment • Offshore platform control cabinets • Heavy industrial machinery operator stations • Generator and turbine packaging • Railway locomotive electronics • Mining haul truck monitoring systems • Broadcast and telecommunication relay shelters • Search and rescue vehicle payloads • Portable field hospital power units • Geophysical survey instrumentation • Marine engine room auxiliary equipment • Cold storage warehouse conveyor drives

Chúng tôi cung cấp hỗ trợ kỹ thuật ứng dụng miễn phí bao gồm tính chất tải-sự lệch đối với tải trọng cụ thể của bạn, báo cáo thử nghiệm bàn rung đa trục,và sửa đổi thanh gắn tùy chỉnhLiên hệ với nhóm bán hàng kỹ thuật của chúng tôi để thảo luận về yêu cầu cách ly của bạn và yêu cầu một mẫu để đánh giá.
