| Tên thương hiệu: | Hoan |
| Số mô hình: | JGX-0958D-149A |
| MOQ: | 10 miếng |
| Điều khoản thanh toán: | T/T, L/C, PayPal, Công Đoàn Phương Tây |

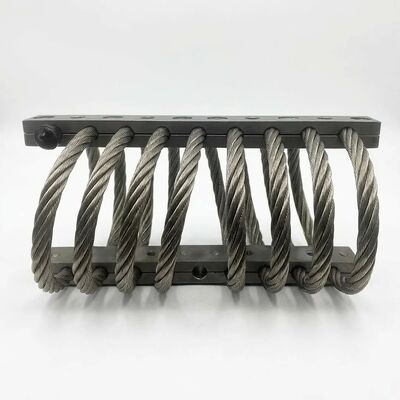

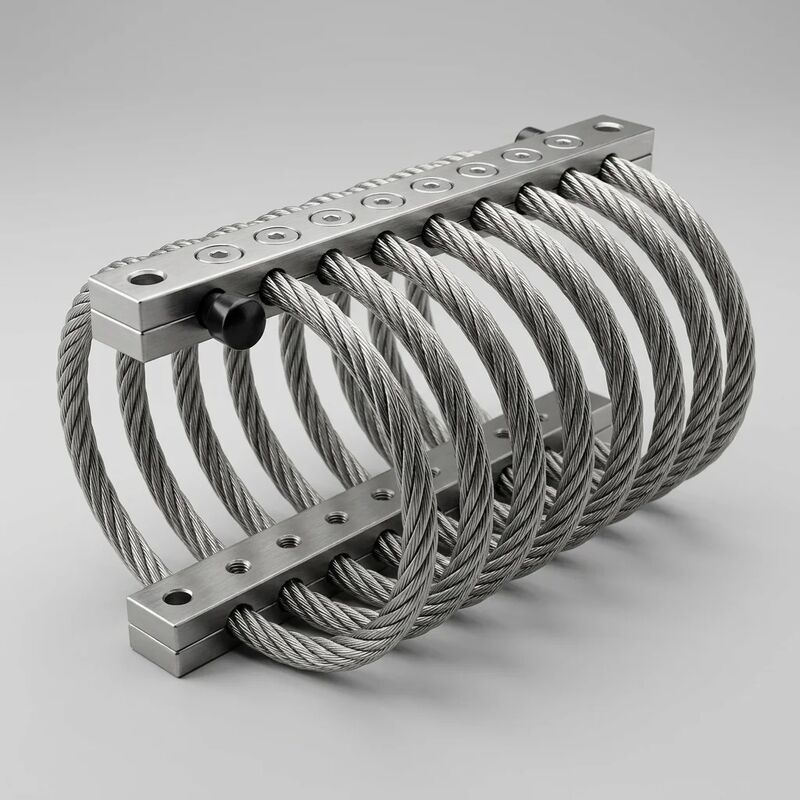

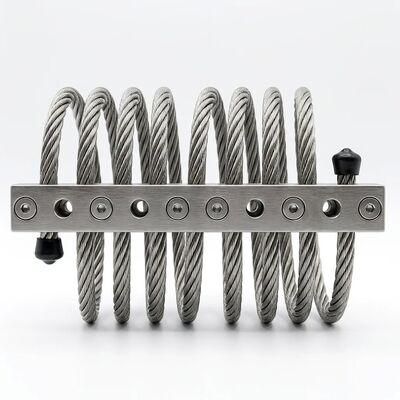

cácJGX-0958D-149Acấu hình cấu hình thấp giải quyết một thách thức quan trọng trong kỹ thuật thiết bị hiện đại: cung cấp khả năng cách ly rung động toàn phổ trong phạm vi không gian bị hạn chế mạnh mẽ. Bằng cách xem xét lại hình dạng cuộn dây để giảm thiểu cấu hình trục Z trong khi vẫn bảo toàn lõi giảm chấn đa xoắn, biến thể này đạt được hiệu suất suy giảm tương tự như các bộ cách ly cao hơn trong một gói được tối ưu hóa cho khoang máy nhỏ gọn, khoang tải trọng UAV, bệ robot và khung thiết bị đo chính xác trong đó khoảng trống dọc được đo bằng milimét thay vì centimet.
JGX-0958D-149A hỗ trợ bốn hướng lắp đã được xác thực, mỗi hướng có đặc điểm độ lệch tải được ghi lại trong biểu dữ liệu sản phẩm:
| Người mẫu | JGX-0958D-149A |
| Phân loại hồ sơ | Cấu hình thấp / Yếu tố hình thức mỏng |
| lõi dây cáp | Thép không gỉ AISI 316L, kéo nguội, đánh bóng điện |
| Đường kính dây cáp | 9,5 mm |
| Số lượng cuộn dây | 8 cuộn dây, cuộn dây đa xoắn |
| Thanh kẹp | Hợp kim nhôm 6061-T6, Anodized cứng (Loại III) |
| Giao diện gắn kết | Lỗ thông thoáng M10, mẫu đối xứng |
| Mô-men xoắn dây buộc | 45 N·m (M10, Cấp 8.8) |
| Định hướng cài đặt | Nén / Đảo ngược / Cắt / Cuộn 45° |
| Cơ chế giảm xóc | Ma sát Coulomb + Độ trễ đàn hồi |
| Dải tần số | Suy giảm hiệu quả 10–2000 Hz |
| Nhiệt độ hoạt động | -70°C đến +300°C |
| Phạm vi tải tĩnh | 5–150 kg (Nén, mỗi lần gắn) |
| Độ lệch truyền tải | 5% so với tương đương với cấu hình tiêu chuẩn |
| Xử lý bề mặt | Dây điện được đánh bóng + Thanh Anodized cứng |
| Chứng nhận | ISO 9001:2015, ISO 10846 |
Không. JGX-0958D-149A sử dụng cùng đường kính dây 9,5 mm và cấu hình 8 cuộn dây như dòng cấu hình tiêu chuẩn. Khả năng chịu tải được xác định bởi đường kính dây và số lượng cuộn dây—chứ không phải bởi chiều cao tổng thể của bộ cách ly. Ký hiệu cấu hình thấp đề cập đến đường bao trục Z được tối ưu hóa đạt được thông qua hình học bước cuộn chứ không phải giảm vật liệu.
Đo vectơ rung động chiếm ưu thế trên thiết bị của bạn. Nếu kích thích chủ yếu theo phương thẳng đứng (ví dụ như máy quay), việc lắp đặt nén là tối ưu. Đối với kích thích ngang (ví dụ, máy nén pittông), việc lắp cắt giúp cách ly tốt hơn. Nhóm kỹ thuật của chúng tôi cung cấp đánh giá ứng dụng miễn phí cùng với dữ liệu phân tích độ rung để đề xuất cấu hình tối ưu cho từng điểm lắp đặt.
Đúng. Các tệp phần STEP, IGES và SolidWorks gốc cho JGX-0958D-149A có sẵn theo yêu cầu. Mỗi mô hình bao gồm vỏ bọc đầy đủ, vùng khe hở bu lông và khoảng hở được khuyến nghị cho độ lệch cuộn dây dưới tải trọng định mức tối đa. Liên hệ với chúng tôi với định dạng CAD ưa thích của bạn.
Mỗi JGX-0958D-149A đều trải qua đặc tính độ lệch tải riêng trước khi xuất xưởng, với dữ liệu thử nghiệm được lưu trữ theo số sê-ri để truy xuất nguồn gốc đầy đủ. Được sản xuất theo quản lý chất lượng ISO 9001:2015 và được thử nghiệm theo tiêu chuẩn âm thanh và độ rung ISO 10846.Yêu cầu báo giá ngay hôm nayđể biết giá theo số lượng, quyền truy cập mô hình CAD miễn phí và đánh giá ứng dụng miễn phí bởi nhóm kỹ thuật rung của chúng tôi.
