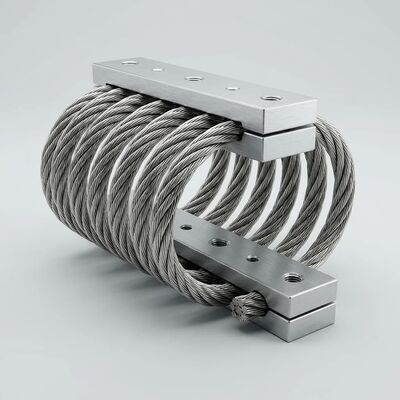

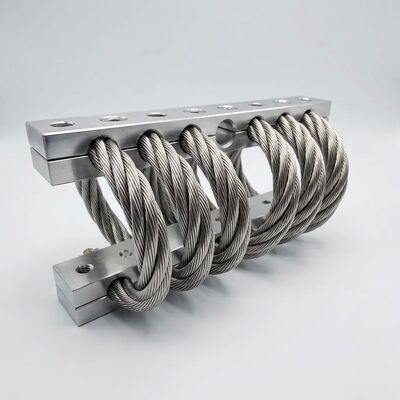

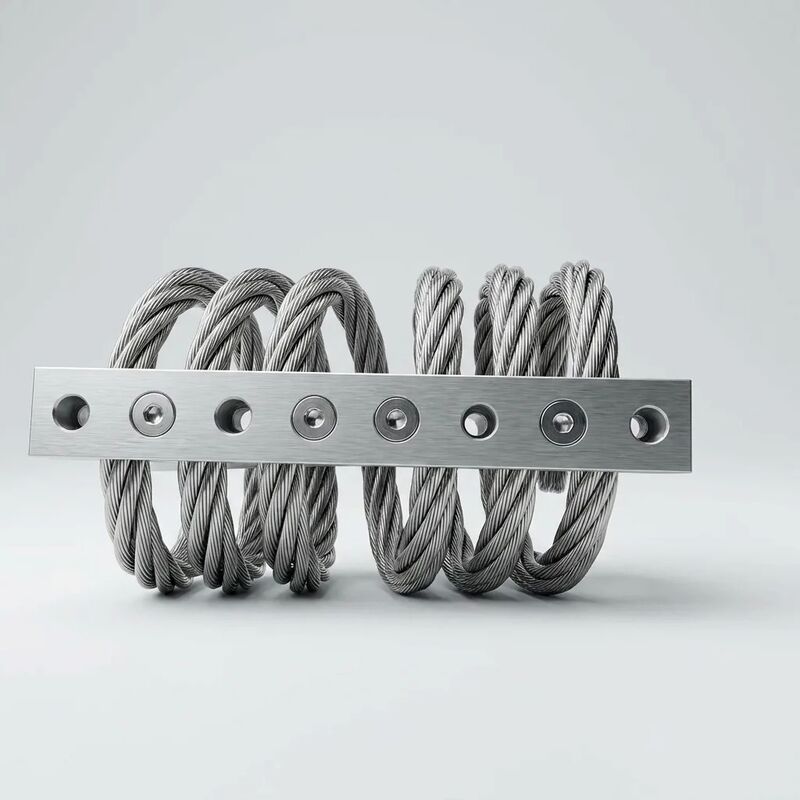

Bộ cách ly rung dây JGX-0956D-110A Thay thế liền mạch cho hiệu suất tuyến tính có thể dự đoán được

JGX-0956D-110A — Bộ cách ly rung dây thay thế thả vào liền mạch với hiệu suất tuyến tính có thể dự đoán được

cácJGX-0956D-110Agiải quyết một thách thức công nghiệp dai dẳng: nâng cấp hiệu suất cách ly rung mà không sửa đổi cấu trúc thiết bị, khung lắp hoặc điểm neo móng hiện có. Được thiết kế để phù hợpmẫu bu lông tiêu chuẩn ISO và DIN, nó rơi trực tiếp vào dấu vết của các giá treo đàn hồi, bộ cách ly lò xo cuộn và giá treo dây cáp truyền thống được sử dụng phổ biến nhất. Kiến trúc bằng thép không gỉ hoàn toàn bằng kim loại sau đó mang đến dịch vụ không cần bảo trì trong nhiều thập kỷ vớiđặc tính độ lệch tải gần như tuyến tính có thể dự đoán đượcđược xác nhận có độ lệch ≤ ±5% trong phạm vi định mức 1–800 kg.

Điều gì tạo nên một sự thay thế thực sự

Nhiều bộ cách ly yêu cầu khả năng tương thích trang bị thêm. JGX-0956D-110A mang lại điều đó ở những khía cạnh có thể đo lường được:

• Khớp mẫu bu-lông- được sản xuất theo lưới lắp đặt công nghiệp tiêu chuẩn (ISO 299, DIN 281 và các mẫu OEM phổ biến); kích thước vòng tròn bu lông và khe tùy chỉnh có sẵn cho các đơn đặt hàng số lượng lớn mà không tính phí dụng cụ cho số lượng trên 100 đơn vị
• Phong bì chẵn lẻ hoặc giảm— hình dạng cuộn xoắn ốc nhỏ gọn chiếm thể tích ít hơn 20–40% so với bộ cách ly lò xo kiểu vỏ thông thường có mức tải tương đương, giải quyết các vấn đề về khoảng trống trong khoang thiết bị chật hẹp
• Bảo toàn chiều cao- chiều cao lắp đặt ở tải định mức được kiểm soát trong phạm vi ±1 mm so với thông số kỹ thuật mục tiêu, nghĩa là hệ thống đường ống, ống dẫn, trục truyền động và khung cáp được kết nối không cần căn chỉnh lại sau khi hoán đổi
• Tái sử dụng bu lông neo- đường kính lỗ của tấm đế và khoảng cách tâm phù hợp với hệ thống lắp đặt hiện có; thông thường, các bu lông neo giống nhau có thể được vặn lại theo thông số kỹ thuật, tránh chi phí và nguy hiểm khi khoan bê tông tại các cơ sở vận hành

Trường hợp kinh tế cho việc trang bị thêm

Việc chọn một bộ cách ly thay thế có thể thay thế trong một dự án tái thiết kế sẽ thay đổi phương trình chi phí một cách dứt khoát. Hãy xem xét lắp đặt quạt hoặc máy bơm công nghiệp 8 gắn điển hình:

• Không sửa đổi cấu trúc— loại bỏ việc chế tạo, hàn và sơn thép, tiết kiệm được 2.000–8.000 USD cho mỗi lần lắp đặt chỉ tính riêng nhân công và vật liệu
• Giảm thiểu thời gian ngừng hoạt động— việc thay thế bu-lông, lắp bu-lông cho 8 giá đỡ có thể được hoàn thành trong một ca (4–6 giờ bao gồm cả xác minh mô-men xoắn) so với 2–5 ngày đối với thiết kế lại toàn bộ hệ thống lắp đặt
• Không có phê duyệt thay đổi kỹ thuật— vì giao diện lắp đặt không thay đổi nên nhiều cơ sở có thể xử lý JGX-0956D-110A như một thiết bị thay thế bảo trì tương tự thay vì kích hoạt lệnh thay đổi kỹ thuật hoàn toàn (ECO) cùng với việc xem xét thiết kế, đánh giá an toàn và chi phí tài liệu liên quan
• Tăng hiệu suất ngay lập tức— chuyển từ các giá đỡ bằng vật liệu đàn hồi đã cũ (thường mất 30–50% hiệu suất cách ly trong vòng 5 năm do bộ nén và độ cứng của môi trường) sang bộ cách ly dây cáp hoàn toàn bằng kim loại để khôi phục độ suy giảm rung theo thiết kế từ giờ hoạt động đầu tiên

Hiệu suất tuyến tính có thể dự đoán được trên toàn bộ phạm vi tải

các≤ ±5% độ lệch tuyến tínhcủa JGX-0956D-110A không phải là mức tối đa về mặt lý thuyết — nó là tiêu chí chấp nhận sản xuất được xác minh trên mỗi lô. Mức độ tuyến tính này mang lại những lợi ích kỹ thuật thiết thực mà các giá đỡ đàn hồi phi tuyến tính không thể sánh được:

• Dự đoán khả năng truyền tải mà không cần phỏng đoán- bộ cách ly tuyến tính tuân theo chính xác đường cong truyền DOF đơn cổ điển; hiệu suất cách ly ở bất kỳ tỷ lệ tần số nào có thể được tính toán bằng máy tính bỏ túi thay vì yêu cầu FEA phi tuyến lặp lại
• Cách ly ổn định khi trọng lượng tải trọng thay đổi— thiết bị hoạt động với khối lượng thay đổi (bể nạp/rút, băng tải xử lý vật liệu có tải thay đổi, bình xử lý theo mẻ) có sự cách ly nhất quán vì độ cứng vẫn tỷ lệ thuận với độ lệch trên toàn bộ phạm vi
• Không làm mềm độ cứng phụ thuộc vào biên độ— chất đàn hồi thể hiện hiệu ứng Payne: độ cứng động giảm khi biên độ biến dạng tăng, nghĩa là bộ cách ly hoạt động khác nhau khi hoạt động bình thường so với khi xảy ra va chạm. Cuộn dây thép xoắn ốc JGX-0956D-110A cho thấy không có sự phụ thuộc biên độ có thể đo được cho đến điểm dừng quá tải
• Bộ phù hợp mà không cần làm mờ— trong hệ thống treo 4, 6 hoặc 8 điểm, độ cứng tuyến tính và có thể lặp lại của mỗi bộ JGX-0956D-110A đảm bảo việc chia sẻ tải trọng cân bằng một cách tự nhiên; không cần điều chỉnh độ cao lặp lại hoặc phân loại tốc độ lò xo trong quá trình cài đặt

Thông số kỹ thuật

Các ngành và thiết bị thay thế mang lại giá trị tối đa

• Dịch vụ HVAC và xây dựng- giá đỡ máy nén lạnh, bộ cách ly quạt tháp giải nhiệt, thay thế lò xo bộ xử lý không khí; thường là 20–50 giá đỡ cho mỗi tòa nhà, giúp tiết kiệm đáng kể thời gian ngừng hoạt động tích lũy từ việc thay thế bu-lông
• Xử lý nước và nước thải- đế bơm ly tâm, bệ đỡ quạt thông khí, bộ cách ly máy ly tâm decanter; kết cấu thép không gỉ chịu được độ ẩm liên tục và tiếp xúc với hóa chất mà không bị rỉ sét như các bộ điều chỉnh lò xo thông thường
• Hệ thống quạt và hút bụi công nghiệp- thay thế trực tiếp cho các giá treo cốc lò xo bị hỏng trên các quạt gió cảm ứng và quạt gió cưỡng bức; độ cứng tuyến tính có thể dự đoán được giúp loại bỏ chu kỳ điều chỉnh lại theo mùa do sự trôi dạt nhiệt của chất đàn hồi
• Thiết bị phụ trợ phát điện- các tấm trượt dầu bôi trơn, bộ bơm chuyển tiếp nhiên liệu, tủ thiết bị kích thích trên boong tuabin; Khả năng tương thích thả xuống giúp tránh giấy phép làm việc nóng và quy trình hàn ở các khu vực được phân loại
• Thiết bị đầu máy và đường ray đường sắt- bộ cách ly tủ tín hiệu, giá đỡ máy nén dưới khung, hệ thống treo mô-đun HVAC; khả năng hoán đổi kiểu bu-lông với các giá đỡ hiện có giúp đơn giản hóa các chương trình nâng cấp trên toàn đội trải rộng trên hàng trăm phương tiện hoặc các địa điểm ven đường
• Máy phụ trợ hàng hải- giá đỡ máy phát điện khẩn cấp, cách ly máy bơm chữa cháy, điều khiển rung trượt khi khử muối; Cấu trúc 316 SS và kiểu bu lông lắp vào giúp loại bỏ nhu cầu sửa đổi cấu trúc ụ khô trong quá trình tái trang bị

Gửi cho chúng tôi kiểu dáng và mẫu mã của các giá đỡ hiện có của bạn hoặc bản phác thảo chiều của mẫu bu lông của bạn. Chúng tôi sẽ xác minh khả năng tương thích của JGX-0956D-110A trong vòng một ngày làm việc và cung cấp thông số kỹ thuật trang bị thêm, giá cả và thời gian giao hàng. Định giá theo số lượng có sẵn cho các chương trình nâng cấp trên toàn đội và nhiều địa điểm.
