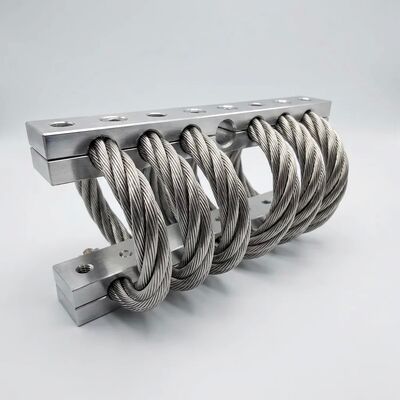

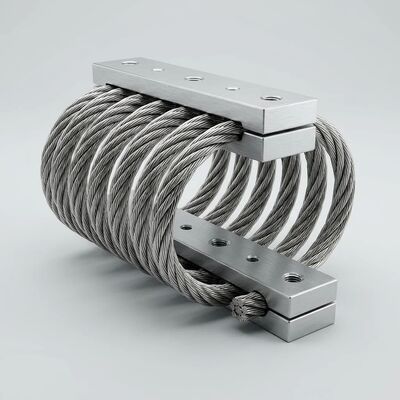

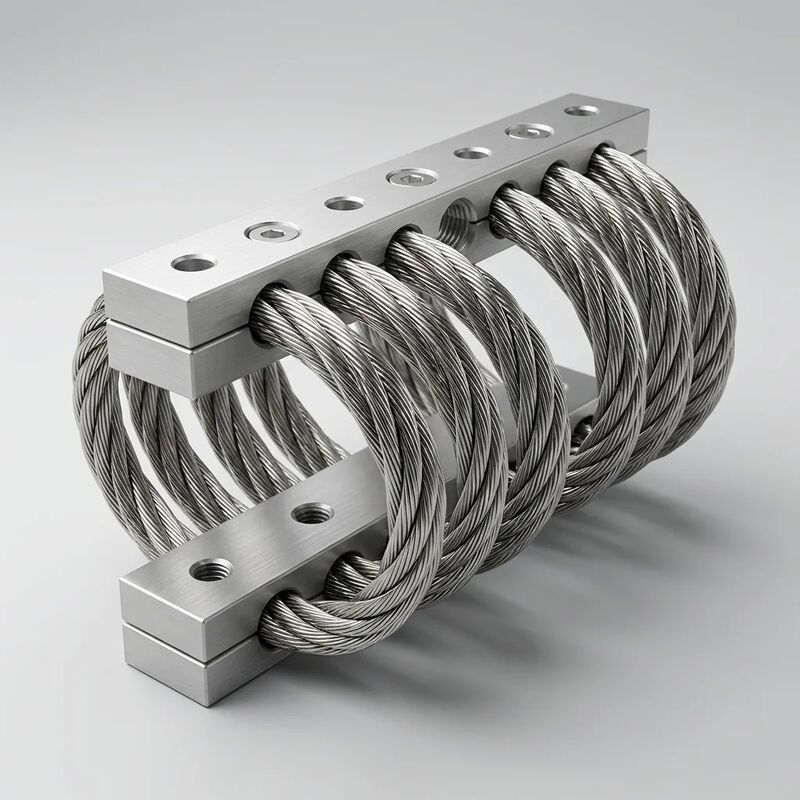

JGX-0956D-110A Máy cách ly rung dây thừng dây thừng được thiết kế phù hợp với thiết kế khóa không bị hỏng

JGX-0956D-110A ¢ Máy cách ly rung dây thép phù hợp với tải trọng với khóa không bị hỏng

CácJGX-0956D-110Athay vì yêu cầu thiết bị của bạn để phù hợp với một bộ cô lập danh mục, bộ cô lập được thiết kế để phù hợp với thiết bị của bạn.Cấu hình cuộn cụ thể cho tải trọng- đường kính dây, số cuộn dây, góc xoắn ốc, và tải trước tất cả được tính toán từ trọng lượng của bạn, tọa độ trọng tâm, và phổ kích thích.Khóa khóa an toàn cơ khíđược tích hợp trực tiếp vào cấu trúc gắn, đảm bảo rằng ngay cả trong tình trạng quá tải thảm khốc, tải hữu ích vẫn được nắm bắt.

Làm thế nào để điều chỉnh cụ thể tải hữu ích hoạt động

Quá trình cấu hình JGX-0956D-110A bao gồm ba đầu vào dữ liệu từ khách hàng:

• Khối lượng tải hữu ích và vị trí CG- tổng trọng lượng thiết bị cộng với tọa độ x, y, z của trung tâm trọng lực tương đối với mặt phẳng lắp đặt;điều này xác định tải tĩnh cho mỗi bộ cách ly và sự phân bố độ cứng cần thiết trên một hệ thống treo đa điểm
• Phạm vi tần số kích thích- tần số rung động chủ đạo mà thiết bị tạo ra hoặc nhận;tần số tự nhiên của chất cô lập sau đó được đặt ít nhất √2 dưới tần số kích thích thấp nhất để đạt được khả năng truyền dưới một
• Mô hình và giới hạn bao bì chuông gắn- đường kính vòng tròn bu lông hoặc lưới hình chữ nhật, kích thước sợi, chiều cao khoảng trống có sẵn và bất kỳ trở ngại liền kề nào hạn chế dấu chân của bộ cách ly

Từ các đầu vào này, hình học cuộn được tính toán để đặt cáctần số tự nhiên trong băng tần 614 Hzvới độ lệch tĩnh là3 ′′18 mmHệ thống kết quả cung cấp hiệu quả cách ly≥ 85% ở cộng hưởngqua cả ba trục chuyển dịch.

Chốt nối an toàn: An toàn bởi hình học, không phải bởi mô-men xoắn

Hầu hết các dây chuyền rung đều dựa vào các kết nối đệm như là phương tiện duy nhất để giữ tải trọng.hoặc kiểm tra mô-men xoắn được bỏ qua có thể dẫn đến việc tháo rời thiết bị một rủi ro không thể chấp nhận được cho các thiết bị trên cao, hệ thống gắn trên xe, hoặc bất kỳ ứng dụng nào mà một tải trọng rơi gây nguy hiểm cho nhân viên hoặc máy móc lân cận.

JGX-0956D-110A giải quyết điều này với mộtCơ chế khóa hai thanh khóa với khóa dương:

• Ghi hình hình học- hai thanh khóa thép không gỉ cứng đi qua các khe cắm được chế biến trong cả tấm cơ sở và hỗ trợ tải hữu ích; một khi lắp ráp,Các thanh giữ gìn vật lý tải trọng ngay cả khi tất cả các ổ cắm được loại bỏ hoàn toàn
• Hạn chế quá tải- Các thanh khóa cũng hoạt động như các nút cứng, hạn chế độ uốn nén nén và kéo tối đa đến phạm vi an toàn được thiết kế,ngăn ngừa biến dạng nhựa cuộn dây trong các sự kiện sốc vượt quá tải trọng định số
• Xác nhận an toàn trực quan- một rãnh tham chiếu được gia công vào mỗi thanh khóa cung cấp một chỉ báo trực quan đi / không đi; nếu rãnh có thể nhìn thấy ngoài mặt khoan,Máy cách ly đã trải qua một sự kiện quá tải và nên được kiểm tra
• Không thêm bảo trì- cơ chế khóa không có bộ phận chuyển động ngoài chính cuộn cách ly; không có chân, khóa, suối hoặc bề mặt mòn đòi hỏi bôi trơn hoặc thay thế định kỳ

Hiệu suất dự đoán và tính tuyến tính cho thiết kế hệ thống đáng tin cậy

Dữ liệu xác nhận trên các đơn vị sản xuất JGX-0956D-110A xác nhận mộtSai lệch tính tuyến tính của tải độ lệch của ≤ ± 5%qua phạm vi tải trọng định lượng đầy đủ là 1 ¢ 800 kg. Hành vi gần như tuyến tính này là một hậu quả trực tiếp của hình học dây thừng xoắn ốc: không giống như elastomer có hiệu ứng Mullins, hiệu ứng Payne,và sự phụ thuộc lớn về kích thước, cuộn dây thép không gỉ duy trì độ cứng nhất quán bất kể lịch sử kích thích.

Đối với các nhà thiết kế hệ thống, tính tuyến tính dự đoán có nghĩa là:

• Mô hình hóa FEA đơn giản bộ cô lập có thể được thể hiện như một phần tử giảm áp xoắn dây chuyền tuyến tính mà không cần các phần trình liệu phi tuyến tính hoặc kiểm tra hội tụ lặp lại
• Dự đoán nhiều trục chắc chắn✓ ma trận độ cứng 3 trục bắt nguồn từ thử nghiệm một trục là hợp lệ cho tất cả các hướng tải, cho phép mô phỏng hệ thống 6-DOF chính xác
• Độ lặp lại hàng loạt- Các thiết bị cô lập thay thế được đặt hàng nhiều năm sau với cùng một thông số kỹ thuật tải trọng sẽ phù hợp với bộ ban đầu trong phạm vi dung nạp, loại bỏ sự cần thiết phải điều chỉnh lại hoặc tái chế lắp đặt

Thông số kỹ thuật

Nơi điều chỉnh tải trọng hữu ích và sự liên kết an toàn quan trọng nhất

• Máy nâng trên cao và cabin cần cẩu- Khóa khóa an toàn không thể thương lượng khi một tải trọng rơi sẽ tấn công nhân viên bên dưới;Chế độ điều chỉnh cụ thể về tải trọng đảm bảo chất lượng lái xe đáp ứng các tiêu chuẩn thoải mái của người vận hành trên toàn bộ phạm vi tốc độ nâng
• Thang thử động cơ và hộp số- mỗi biến thể động cơ có khối lượng và CG khác nhau;các bộ cách ly tùy chỉnh ngăn chặn sự vượt qua cộng hưởng trong các thử nghiệm quét trong khi khóa nối cung cấp một rào cản an toàn cứng chống lại sự cố gắn ở tần suất quay cao
• Máy đo tọa độ chính xác (CMM) Chế độ điều chỉnh tải hữu ích đặt tần số tự nhiên thấp hơn nhiều so với sự xáo trộn trên sàn
• Máy kéo máy phát điện và máy nén di độngThiết kế khóa nhau đảm bảo an toàn giao thông đường bộ; điều chỉnh tùy chỉnh cho trọng lượng trượt cụ thể và CG của mỗi cấu hình xe kéo
• Công cụ lithography bán dẫn và kiểm tra wafer- Chọn vị trí chính xác dưới micron đòi hỏi các phần gắn cách ly với các đặc điểm cứng có thể lặp lại được ghi lại;JGX-0956D-110A cung cấp tính tuyến tính và sự nhất quán lô cần thiết cho trình độ phòng sạch

Để bắt đầu một cấu hình JGX-0956D-110A cụ thể, cung cấp trọng lượng thiết bị, vị trí CG, tần số kích thích thống trị và bản vẽ mô hình cuộn.Các kỹ sư ứng dụng của chúng tôi sẽ trả lại một trang tính kỹ thuật phù hợp và mô hình 3D STEP trong vòng 48 giờ.
