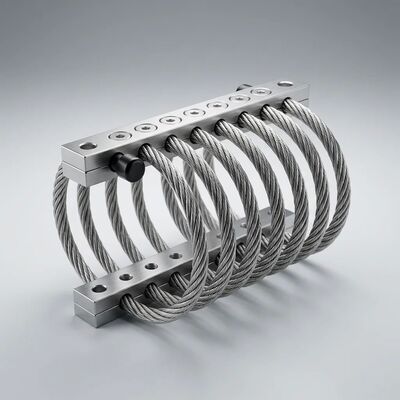

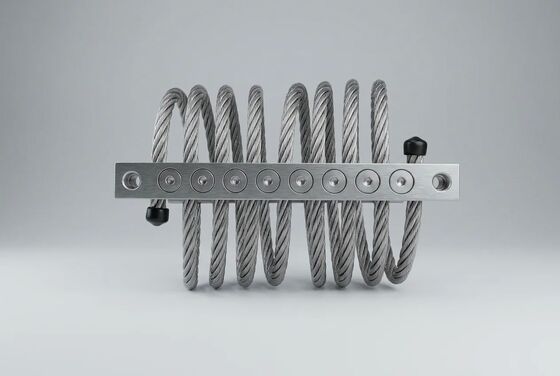

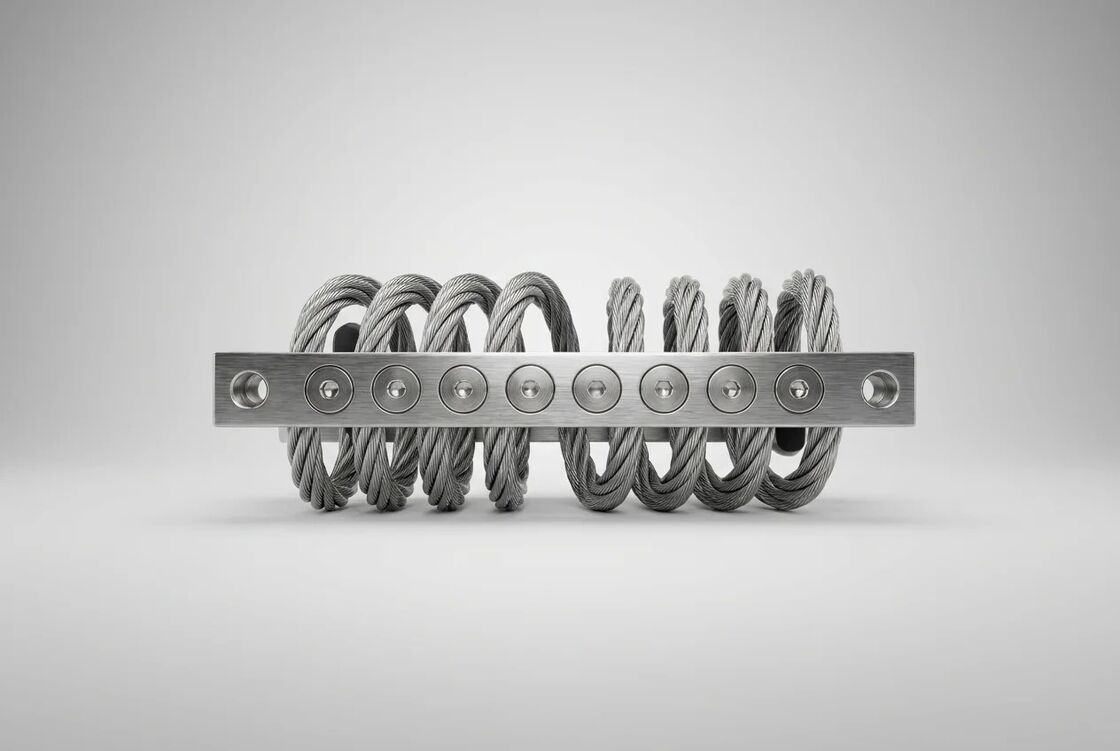

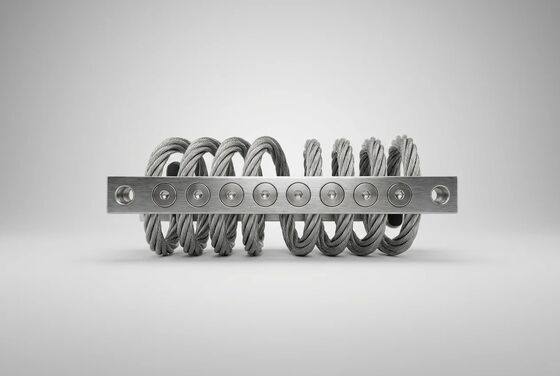

JGX-0648D-79A All-Metal Wire Rope Vibration Isolator 3-Axis Multidirectional Isolation cho độ bền cực cao

Bộ cách ly rung dây hoàn toàn bằng kim loại JGX-0648D-79A — Bảo vệ đa hướng 3 trục

cácJGX-0648D-79Abộ cách ly rung dây cáp sử dụng mộtxây dựng hoàn toàn bằng kim loạiđược gia công từ thép không gỉ cao cấp (loại 304 hoặc 316), được thiết kế để mang lại khả năng giảm rung và hấp thụ sốc đáng tin cậy mà không cần một thành phần cao su hoặc đàn hồi nào. Bằng cách loại bỏ các vật liệu hữu cơ, bộ cách ly đạt được cấu trúc dịch vụ chống lão hóa, từ biến và suy thoái môi trường — một lợi thế quyết định cho việc lắp đặt công nghiệp chu kỳ dài.

Thiết kế hoàn toàn bằng kim loại mang lại độ bền cực cao như thế nào

Các miếng đệm cao su cứng lại, nứt và bong tróc. JGX-0648D-79A sử dụng ma sát Coulomb liên dây giữa các sợi thép không gỉ được quấn xoắn ốc làm cơ chế giảm chấn chính. Điều này có nghĩa là:

• Không lão hóa hóa học— thép không gỉ 304/316 không bị oxy hóa, phồng lên hoặc trở nên giòn sau nhiều thập kỷ sử dụng
• Không có bộ nén- đặc tính độ lệch tải vẫn ổn định sau hàng triệu chu kỳ
• Không có sự thay thế theo lịch trình— không giống như các giá đỡ bằng nhựa đàn hồi được coi là vật tư tiêu hao, bộ cách ly hoàn toàn bằng kim loại là một vật cố định vĩnh viễn
• Bề mặt hoàn thiện thụ động và được đánh bóng bằng điện- loại bỏ các điểm bắt đầu vết nứt vi mô và tối đa hóa khả năng chống ăn mòn

Cách ly đa hướng 3 trục đích thực

Một thiết bị JGX-0648D-79A duy nhất đồng thời xử lý tải nén, cuộn và cắt. Hình dạng dây cáp xoắn ốc tạo ra một mạng lưới giảm chấn lò xo ba chiều trong đó mỗi trục hoạt động độc lập nhưng vẫn phối hợp với nhau. Hiệu suất cách ly vượt quá90% ở tần số cộng hưởngtrên cả ba trục, được xác nhận bằng thử nghiệm phổ phản ứng sốc trên mỗi GJB 150.18A.

Điều này có nghĩa là thiết bị được gắn trên bộ cách ly JGX-0648D-79A được bảo vệ cho dù nhiễu loạn đến từ chuyển động thẳng đứng của mặt đất, lắc lư cấu trúc bên hoặc mô-men quay - tất cả đều thông qua một giải pháp lắp đặt nhỏ gọn.

Tỷ lệ giảm chấn cao để kiểm soát cộng hưởng

Tỷ số giảm chấn đo được là≥ 15%(cuồng loạn, phụ thuộc vào biên độ). Mức độ giảm chấn này đủ để triệt tiêu sự khuếch đại khi cộng hưởng cấu trúc mà không gây ra độ nhạy nhiệt độ hoặc rủi ro rò rỉ chất lỏng liên quan đến bộ giảm chấn thủy lực. Khả năng giảm chấn vốn có trong hình dạng của dây cáp và không cần bịt kín, không cần nạp chất lỏng và không cần điều chỉnh định kỳ.

Thông số kỹ thuật

Kịch bản ứng dụng điển hình

• Máy nén và máy bơm công nghiệp— làm giảm độ rung 8–15 Hz truyền tới các kết cấu tòa nhà
• Bộ máy phát điện động cơ thủy- kết cấu bằng thép không gỉ chịu được môi trường chứa nhiều muối mà không bị ăn mòn
• Tủ tín hiệu đường sắt và tủ điện tử bên đường- bảo vệ các rơle nhạy cảm và cụm PCB khỏi rung động do chấn lưu
• Cabin vận hành máy móc hạng nặng— giảm khả năng tiếp xúc với rung động toàn cơ thể để đáp ứng ngưỡng thoải mái ISO 2631
• Gia cố địa chấn cho giá đỡ máy chủ trung tâm dữ liệu- cung cấp cả khả năng cách ly rung động trong quá trình hoạt động bình thường và hấp thụ sốc trong các sự kiện địa chấn
• Giá đỡ máy làm lạnh và tháp giải nhiệt HVAC— thiết kế hoàn toàn bằng kim loại giúp loại bỏ sự xuống cấp của ozon và tia cực tím thường gặp với các miếng đệm cao su khi lắp đặt trên mái nhà

Hãy liên hệ với nhóm kỹ thuật ứng dụng của chúng tôi để biết các đường cong độ lệch tải, mô hình CAD 3D hoặc cấu hình cuộn dây tùy chỉnh phù hợp với trọng lượng thiết bị và phổ kích thích của bạn.
