JGX-0480D-75A Bộ cách ly rung dây làm mịn phi tuyến tính Suy giảm sốc không cần bảo trì Tuổi thọ dài

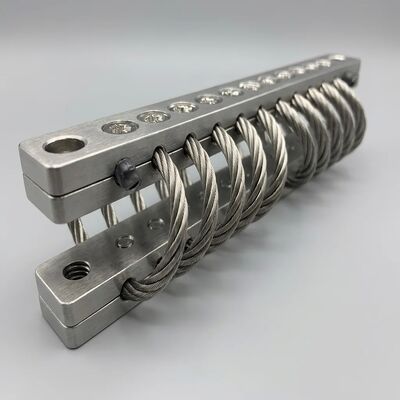

JGX-0480D-75A Máy cô lập rung dây thừng dây

CácJGX-0480D-75A Máy cô lập rung dây thừng dâymang lại với nhauCông nghệ làm giảm cú sốc không tuyến tínhvà akiến trúc kim loại hoàn toàn không cần bảo trìđể cung cấp kiểm soát rung động có thể dự đoán và có tuổi thọ dài cho các thiết bị công nghiệp đòi hỏi khắt khe nhất.MIL-STD-810H(Các cân nhắc kỹ thuật môi trường) vàMIL-STD-167-1A(Động cơ của thiết bị trên tàu) các giao thức thử nghiệm, this isolator demonstrates the structural integrity and performance consistency required for mission-critical equipment protection where maintenance access is limited and operational reliability is paramount.

Đơn giản hóa không tuyến tính & Thuyết giảm cú sốc

• Phản ứng cứng thích nghi:Địa hình dây chuyền dây chuyền xoắn ốc 8 cuộn dây tạo ra mộtđường cong dịch chuyển lực cố tình không tuyến tínhTrong phạm vi hoạt động bình thường (0~70% độ lệch định lượng), độ cứng là cố tình thấp và tiến bộ, cung cấp cách ly rung liên tục tuyệt vời.hiệu ứng cứng hình học kích hoạt, giao hànghấp thụ năng lượng được kiểm soátngăn chặn đáy cứng và hạn chế lực truyền đỉnh trong các sự kiện sốc.
• Coulomb Damping với Displacement Proportionality:Sự ma sát giữa các dây qua cấu trúc IWRC 7 × 19 tạo ra độ damping tăng lên với kích thước dịch chuyển.cơ chế tự điều chỉnhcung cấp độ damping thấp (ζ ≈ 0,05) trong rung động trạng thái ổn định cường độ nhỏ để cách ly tần số cao vượt trội và độ damping cao (ζ ≈ 0,05).20) trong cú sốc thoáng qua có cường độ lớn để tiêu hao năng lượng nhanh chóng.
• Sự suy giảm xung xung:Các thử nghiệm truyền tải cú sốc đo được cho thấyTối đa 85% giảm gia tốc đỉnhvới xung đầu vào nửa sinus 15 g (11 ms thời gian), với sự dịch chuyển dư thừa không đáng kể sau sự kiện sốc. Bộ dây thừng quay trở lại vị trí cân bằng của nó mà không có thiết lập vĩnh viễn,sẵn sàng cho chu kỳ sốc tiếp theo.

Tuổi thọ dài không cần bảo trì

• Không có khoảng thời gian dịch vụ theo lịch trình:Sự vắng mặt hoàn toàn của cao su, polyme, hoặc các yếu tố chất lỏng loại bỏ mọi cơ chế hao mòn mà điều khiển lịch trình thay thế cách ly thông thường.Không có gì để bôi trơn, quay lại, kiểm tra vết nứt, hoặc thay thếtrong suốt thời gian sử dụng >10&sup7; chu kỳ mệt mỏi
• 15 năm thiết kế cuộc sống cơ sở:Kiểm tra tuổi thọ tăng tốc dưới chu trình nhiệt kết hợp (-60 °C đến +200 °C), tiếp xúc với sương mù muối và chu trình cơ khí cho thấykhông có sự phân hủy có thể đo lườngtrong các đặc điểm lệch tải hoặc hiệu suất damping sau khi tiếp xúc với dịch vụ 15 năm mô phỏng. bề mặt SS304 được sơn điện vẫn không bị hố, nứt do ăn mòn căng thẳng,hoặc tấn công giữa các hạt.
• Thiết lập đơn giản:Lắp đặt một cuộn bằng cách sử dụng M12 × 1,75 studs có sợi không đòi hỏi phải lấp lánh, thiết bị sắp xếp hoặc điều chỉnh tải trước.Các cách ly tự tập trung dưới trọng lượng thiết bị tĩnh và ngay lập tức bắt đầu cung cấp thiết kế-ý định cách ly mà không cần cho phép hoặc thủ tục đột nhập.

Xác minh phù hợp với MIL-STD

• Tiêu chuẩn MIL-STD-810HJGX-0480D-75A đã được thử nghiệm theo phương pháp 514.8 (rắc động) và phương pháp 516.8 (sốc) của MIL-STD-810H,chứng minh hiệu suất cách ly nhất quán trong các phạm vi tần số và chiều rộng được chỉ địnhPhơi nhiễm nhiệt độ theo phương pháp 501.7 (nhiệt độ cao) và phương pháp 502.7 (nhiệt độ thấp) xác nhận khả năng hoạt động từ -60 °C đến +200 °C mà không làm suy giảm hiệu suất.
• Tiêu chuẩn MIL-STD-167-1AKiểm tra rung động loại I ( rung động môi trường của thiết bị trên tàu) xác nhận khả năng bảo vệ thiết bị từ rung động do cấu trúc trong phạm vi tần số 4 ∼ 50 Hz,với khả năng lây lan đo dưới 2.0 trên toàn bộ quang phổ thử nghiệm với tải trọng định số.
• Xác nhận sự ăn mòn của sương mù:Hơn 500 giờ tiếp xúc với phun muối trung tính theo ASTM B117 mà không có sự hình thành rỉ sét màu đỏ trên dây thép SS304 hoặc thanh giữ, xác nhận sự phù hợp cho hoạt động trên biển, ngoài khơi,và môi trường công nghiệp ven biển.

Thông số kỹ thuật

Ứng dụng mục tiêu

• Thiết bị trên tàu và ngoài khơi:Bảo vệ các máy bơm, quạt thông gió, tủ điều khiển và máy móc phụ trợ khỏi rung động được truyền qua thân tàu và va chạm do sóng gây ra trên tàu thương mại, nền tảng ngoài khơi,và các cơ sở sản xuất nổi. MIL-STD-167-1A kiểm tra xác nhận hiệu suất trong môi trường rung động 4 ¢ 50 Hz trên tàu.
• Hệ thống khẩn cấp và sẵn sàng công nghiệp:Loại máy bơm chữa cháy, máy phát điện khẩn cấp,và hệ thống cung cấp điện không bị gián đoạn (UPS) khi bảo trì là không thực tế và thiết bị phải khởi động đáng tin cậy sau nhiều năm chờ trong môi trường không điều kiện.
• Thiết bị di động nặng:Cung cấp cách ly rung cho máy chủ cabin mounts, hộp điều khiển điện tử, và các thành phần hệ thống thủy lực trên máy móc xây dựng, máy thu hoạch nông nghiệp,và xe vận chuyển vật liệu hoạt động trong điều kiện sốc và rung động liên tục.
• Máy móc quan trọng của nhà máy chế biến:Bảo vệ các máy bơm chạy bằng tuabin, máy ly tâm tốc độ cao, và thiết bị đo chính xác trong hóa chất liên tục, dược phẩm,và các cơ sở chế biến thực phẩm khi thời gian ngừng hoạt động không được lên kế hoạch có tác động nghiêm trọng đến sản xuất và an toàn.
• Ứng dụng chống động đất:Đặc điểm cứng không tuyến tính cung cấp cách ly hiệu quả trong hoạt động bình thường trong khi cứng dần hạn chế sự dịch chuyển thiết bị trong các sự kiện địa chấn,cung cấp khả năng kiềm chế địa chấn vốn có mà không có các snubber riêng biệt hoặc dừng giới hạn.
• Thiết bị cơ sở hạ tầng giao thông:Loại cách ly các tủ tín hiệu đường sắt, động cơ quạt thông gió đường hầm, thiết bị giám sát khớp mở rộng cầu,và hệ thống điện tử quản lý giao thông từ các chu kỳ rung động và mở rộng nhiệt liên tục do giao thông.

Cam kết về chất lượng của ECER:Mỗi JGX-0480D-75A được sản xuất theo ISO 9001:2015 với truy xuất nguồn gốc lô cá nhân và tài liệu thử nghiệm.hỗ trợ kỹ thuật ứng dụng miễn phíbao gồm tính toán lựa chọn tải, tạo đường cong truyền và hỗ trợ tích hợp 3D CAD.Liên hệ với chúng tôi ngay.để thảo luận về các yêu cầu cụ thể của bạn về cách ly sốc và rung động, yêu cầu báo cáo thử nghiệm, hoặc nhận một báo giá khối lượng cạnh tranh với xác nhận thời gian dẫn đầu.
