Nguồn gốc:
Trung Quốc
Hàng hiệu:
Hoan
Chứng nhận:
ISO9001:2015
Số mô hình:
GR2-12A-A
Tài liệu:
Dòng GR2

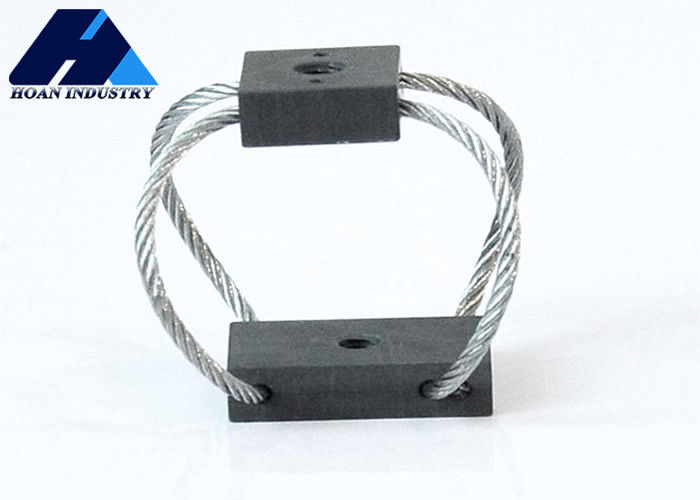

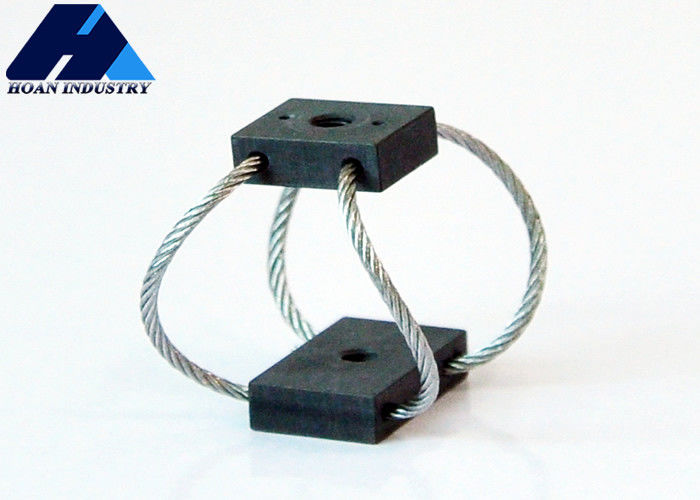

Bảo Vệ Chính Xác, Sinh Ra Từ Sự Đổi Mới: Bộ Cách Ly Dây Cáp GR Series của Hong'an Microwave
Trong lĩnh vực kiểm soát rung và sốc, bộ cách ly dây cáp GR series của Xi'an Hoan Microwave Co., Ltd. cung cấp sự bảo vệ quan trọng cho các thiết bị và dụng cụ chính xác khác nhau với thiết kế độc đáo và hiệu suất tuyệt vời. Bộ cách ly này, được gọi một cách sinh động là "hình cánh bướm", không chỉ được đặt tên theo vẻ ngoài thanh lịch của nó, mà quan trọng hơn, nó đạt được sự tiêu tán năng lượng hiệu quả thông qua các đặc tính cơ học cấu trúc tinh tế tương tự như đôi cánh bướm.
Bí mật cốt lõi của dòng GR nằm ở cấu trúc dây cáp thép không gỉ xoắn ốc được bện công phu. Vô số sợi dây thép cường độ cao được quấn ở các góc cụ thể để tạo thành một hệ thống giảm chấn phi tuyến tính. Khi rung hoặc sốc xảy ra, ma sát và trượt nhỏ diễn ra giữa các lớp của dây cáp, giống như vô số "đơn vị giảm chấn lò xo" nhỏ hoạt động cùng nhau, chuyển đổi hiệu quả năng lượng cơ học phá hủy thành năng lượng nhiệt để tiêu tán. Cơ chế giảm chấn "ma sát khô" độc đáo này mang lại cho dòng GR khả năng cách ly rung động băng thông rộng tuyệt vời, đặc biệt trong việc triệt tiêu các rung động tần số trung bình-cao và các cú sốc thoáng qua.
So với các bộ cách ly lò xo kim loại hoặc cao su truyền thống, dòng GR của Hoan Microwave vượt trội về khả năng chịu tải, khả năng chống mỏi và khả năng thích ứng với môi trường (khả năng chống nhiệt độ cao và thấp, dầu và ăn mòn). Cấu trúc của nó không có vấn đề về lão hóa, có tuổi thọ cao và yêu cầu bảo trì cực thấp, cung cấp sự đảm bảo đáng tin cậy cho hoạt động ổn định lâu dài của thiết bị. Cho dù ở bên cạnh các nền tảng quang học chính xác, thiết bị hình ảnh y tế cao cấp, hoặc trong các khoang dụng cụ chính xác của xe cộ và tàu thủy, "cánh bướm kim loại" này lặng lẽ thực hiện nhiệm vụ bảo vệ độ chính xác, đây là hiện thân sinh động của sự tích lũy kỹ thuật sâu sắc và tinh thần đổi mới của Hoan Microwave.
Bảng Thông Số Kích Thước
| Model |
Chiều cao (mm) ±1.5 |
Chiều rộng (mm) |
Khối lượng (kg) |
Tùy chọn gắn |
Lỗ xuyên (mm) |
Ren (mm) |
C'sink (°) |
| GR2-12A-A | 16 | 20 | 0.06 | A,B,C,D,E,S | ∅3.3 | M3*0.5 | 90 |
| GR2-9.3A-A | 19 | 21 | 0.06 | ||||
| GR2-6.7A-A | 23 | 24 | 0.07 | ||||
| GR2-4.9A-A | 27 | 27 | 0.07 |
Đường cong tải tĩnh
| Số | Model |
Tải tĩnh tối đa (mm) |
Độ lệch tối đa (mm) |
Kv(Rung) (KN/m) |
Ks(Sốc) (KN/m) |
| 1 | GR2-12A-A | 12 | 5.8 | 11 | 6.1 |
| 2 | GR2-9.3A-A | 9.3 | 8.4 | 8.8 | 4.0 |
| 3 | GR2-6.7A-A | 6.7 | 11.7 | 5.3 | 1.9 |
| 4 | GR2-4.9A-A | 4.9 | 15.7 | 3.5 | 1.2 |
| Số | Model |
Tải tĩnh tối đa (mm) |
Độ lệch tối đa (mm) |
Kv(Rung) (KN/m) |
Ks(Sốc) (KN/m) |
| 1 | GR2-12A-A | 5.8 | 8.1 | 6.1 | 2.8 |
| 2 | GR2-9.3A-A | 4.9 | 10.9 | 5.3 | 1.9 |
| 3 | GR2-6.7A-A | 3.3 | 14.5 | 3.2 | 1.0 |
| 4 | GR2-4.9A-A | 2.2 | 19.1 | 1.9 | 0.5 |
| Số | Model |
Tải tĩnh tối đa (mm) |
Độ lệch tối đa (mm) |
Kv(Rung) (KN/m) |
Ks(Sốc) (KN/m) |
| 1 | GR2-12A-A | 5.6 | 7.4 | 3.0 | 3.0 |
| 2 | GR2-9.3A-A | 4.0 | 9.9 | 1.8 | 1.8 |
| 3 | GR2-6.7A-A | 2.9 | 13.0 | 1.1 | 1.1 |
| 4 | GR2-4.9A-A | 2.0 | 17.3 | 0.5 | 0.5 |
Ứng dụng sản phẩm
| Ứng dụng | Thiết bị điển hình | Bảo vệ khỏi | Ưu điểm vận hành |
| Trên tàu | Thiết bị điện tử, Máy tính, Máy móc | Vụ nổ, Rung động vốn có, Bão | Tuổi thọ cao, Không cần bảo trì, Nhiệt độ khắc nghiệt, Chống ăn mòn, Bảo vệ tất cả các trục |
| Xe địa hình | Thiết bị đo đạc, Máy phát điện, Thiết bị điện tử | Địa hình gồ ghề, Điều kiện đường xá kém, Va chạm | Tuổi thọ cao, Không cần bảo trì, Nhiệt độ khắc nghiệt, Ozone, Phóng xạ, Bức xạ UV |
| Container vận chuyển | Quang học, Dụng cụ, Tên lửa, Thiết bị điện tử | Quá cảnh, Xử lý rơi, Bốc/Dỡ hàng | Tuổi thọ cao, Không cần bảo trì, Tiếp xúc với độ ẩm, Sử dụng lặp đi lặp lại |
| Máy bay | Thiết bị điện tử, Máy tính | Thao tác G cao, Tiếp đất mạnh, Không khí hỗn loạn | Nhiệt độ và độ cao khắc nghiệt, Nhẹ |
| Thiết bị công nghiệp | Máy ly tâm, Máy sấy, Máy bơm | Tải trọng động không cân bằng, Búa chất lỏng, Rung động vốn có, Yếu điểm nền móng | Tuổi thọ cao, Không cần bảo trì, Môi trường ăn mòn |
| Thiết bị quân sự | Điều khiển máy tính, Thiết bị điện tử | Địa hình gồ ghề, Vận chuyển đường sắt, Quá cảnh | Không cần bảo trì, Nhiệt độ khắc nghiệt, Gần vụ nổ |
| Thiết bị y tế | Thiết bị cơ khí cần thiết cho việc chăm sóc bệnh nhân | Rung động từ các bộ phận chuyển động, Xe đẩy di động - Sốc vận chuyển | Không cần bảo trì, Không thoát khí, Có thể khử trùng |
| Ống khói | Ống khói, Máy lọc khí, Thiết bị đo lường | Gió gây ra tần số cộng hưởng, Khí thải gây ra nhiễu loạn gần máy lọc khí, v.v. | Không cần bảo trì, Nhiệt độ khắc nghiệt, Môi trường ăn mòn |
* Vật liệu của Thanh gắn *
Có thể chọn Thép không gỉ hoặc Nhôm
* Lựa chọn xử lý bề mặt của Thanh gắn nhôm *
* Anodizing trắng: Xử lý bề mặt để làm cho bề mặt nhôm cứng hơn chính nó. Màu sắc của thanh gắn nhôm anodized trắng giữ nguyên màu như chính nhôm. Đây là phương pháp xử lý bề mặt thông thường của thanh gắn nhôm;
* Anodizing cứng: Xử lý bề mặt để làm cho thanh gắn nhôm cứng hơn nhiều so với phương pháp anodizing trắng. Màu sắc của thanh gắn nhôm anodized cứng tối hơn so với phương pháp anodizing trắng. Sử dụng đặc biệt cho các yêu cầu phức tạp hoặc đặc biệt của điều kiện làm việc của việc sử dụng bộ cách ly dây cáp.

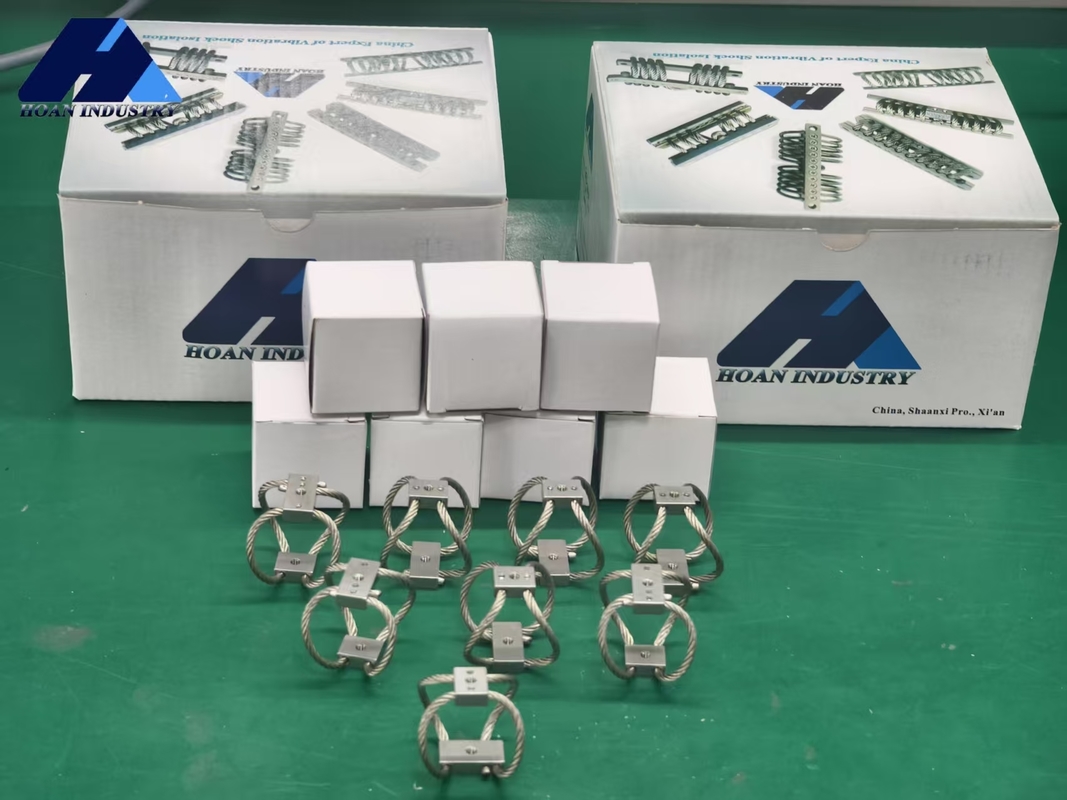

Ảnh của khách hàng
