Place of Origin:
China
Hàng hiệu:
Hoan
Chứng nhận:
ISO9001:2015
Model Number:
JGX-1598A-285A
Tài liệu:
Dòng JGX-1598A

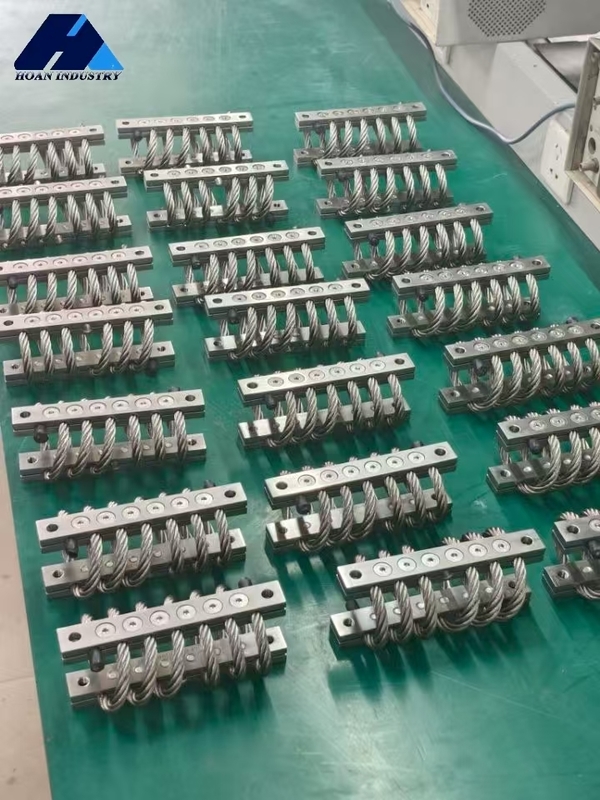

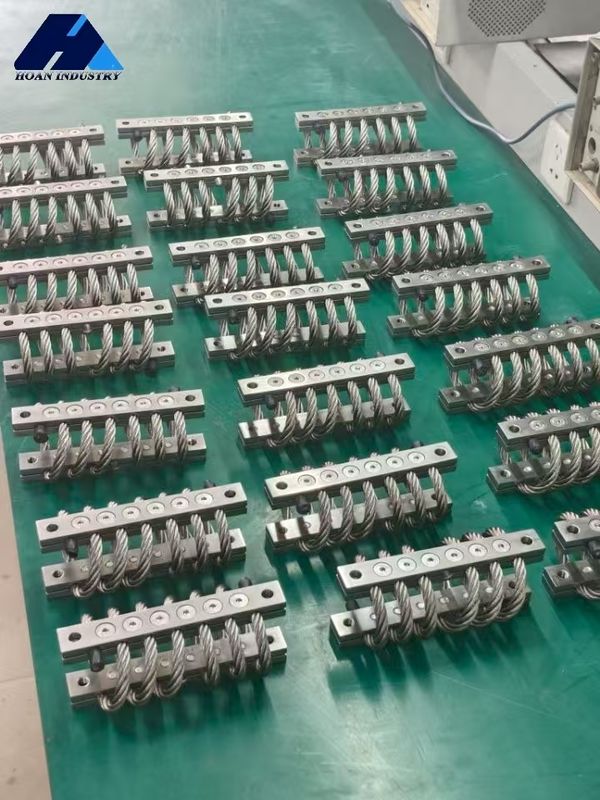

Dòng JGX-1598 của Xi'an Hoan Microwave - Bảo vệ "Sự tĩnh lặng" và "Ổn định" cho Thiết bị Chính xác
Trong môi trường công nghiệp, nơi rung động và va đập là phổ biến, hoạt động đáng tin cậy của các thiết bị điện tử chính xác và các thiết bị cao cấp phải đối mặt với những thách thức nghiêm trọng. Xi'an Hoan Microwave Co., Ltd. hiểu rõ điều này và dòng sản phẩm giảm chấn rung bằng dây cáp thép JGX-1598 được phát triển tinh xảo là các giải pháp chuyên nghiệp được thiết kế để bảo vệ "sự tĩnh lặng" và "ổn định" của thiết bị.

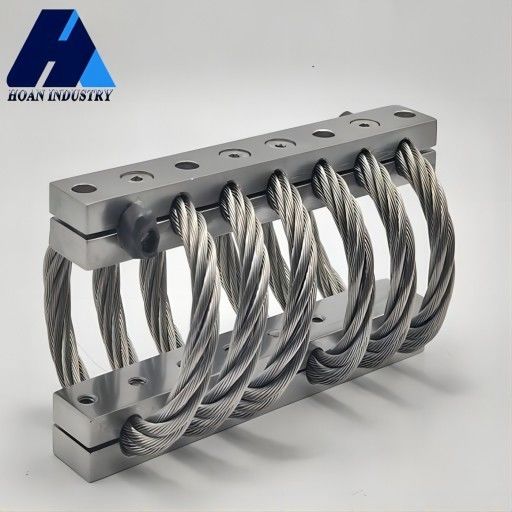

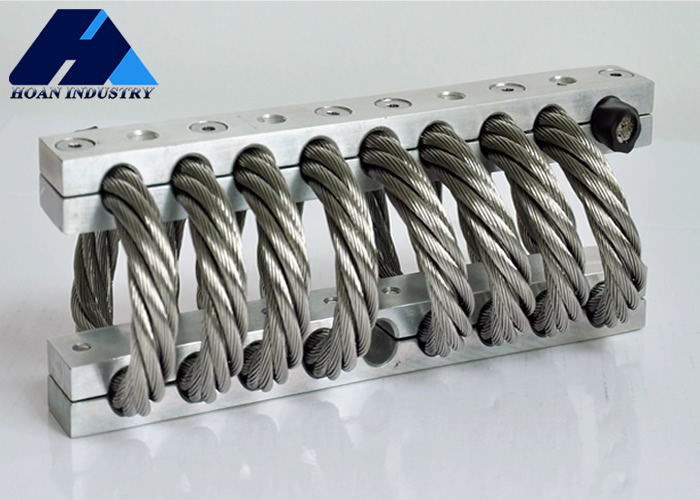

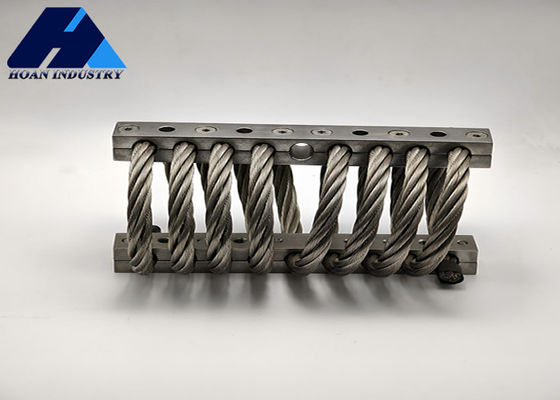

Cốt lõi của dòng giảm chấn rung này nằm ở thiết kế cấu trúc quấn dây cáp thép độc đáo. Dây cáp thép không gỉ đặc biệt nhiều sợi, được hình thành thông qua tính toán chính xác và các quy trình cụ thể, tạo thành một hệ thống cách ly rung động phi tuyến tính hiệu quả. Thiết kế này mang lại cho JGX-1598 hai ưu điểm cốt lõi: hiệu suất cách ly rung động đa hướng vượt trội, có thể làm giảm hiệu quả năng lượng rung động và va đập từ các hướng ngang, dọc và nghiêng đồng thời; và khả năng bảo vệ quá tải tuyệt vời. Khi gặp phải các tác động lớn, cấu trúc dây cáp thép có thể hấp thụ năng lượng thông qua biến dạng lớn của chính nó, ngăn ngừa hư hỏng cho thiết bị bên trong. Đặc tính cách ly rung động băng thông rộng của nó đặc biệt thành thạo trong việc đối phó với nhiễu rung động tần số trung bình đến cao.
Dòng JGX-1598 sử dụng thép không gỉ 304 với khả năng chống ăn mòn tuyệt vời làm vật liệu chính, kết hợp với các đầu nối hợp kim nhôm hàng không có độ bền cao, đảm bảo tuổi thọ dài và độ tin cậy cao của sản phẩm trong môi trường công nghiệp phức tạp (chẳng hạn như phun muối và độ ẩm). Thiết kế mô-đun nhỏ gọn của nó tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì dễ dàng và nhanh chóng, cho phép tích hợp nhanh chóng vào các tủ, vỏ, nền tảng và đế khác nhau của thiết bị chính xác. Cho dù trong các thiết bị điện tử quân sự đòi hỏi khắt khe, các trạm gốc thông tin liên lạc nhạy cảm hay thiết bị y tế hoặc phòng thí nghiệm chính xác, dòng JGX-1598 có thể cung cấp khả năng bảo vệ cách ly rung động phù hợp, đóng vai trò là bản sao lưu vững chắc cho hoạt động ổn định của thiết bị.
Đường cong tải tĩnh
| Không. | Mô hình |
Tải tĩnh tối đa (mm) |
Độ lệch tối đa (mm) |
Kv(Rung) (KN/m) |
Ks(Sốc) (KN/m) |
| 1 | JGX-1598A-657A | 657 | 31.8 | 1676 | 849 |
| 2 | JGX-1598A-557A | 557 | 38.1 | 1259 | 609 |
| 3 | JGX-1598A-515A | 515 | 41.9 | 1105 | 504 |
| 4 | JGX-1598A-428A | 428 | 49.5 | 821 | 356 |
| 5 | JGX-1598A-358A | 358 | 58.4 | 616 | 252 |
| 6 | JGX-1598A-324A | 324 | 67.3 | 511 | 196 |
| 7 | JGX-1598A-285A | 285 | 73.7 | 427 | 159 |
| Không. | Mô hình |
Tải tĩnh tối đa (mm) |
Độ lệch tối đa (mm) |
Kv(Rung) (KN/m) |
Ks(Sốc) (KN/m) |
| 1 | JGX-1598A-657A | 463.0 | 45.7 | 951 | 419 |
| 2 | JGX-1598A-557A | 406.2 | 54.6 | 741 | 305 |
| 3 | JGX-1598A-515A | 365.4 | 59.7 | 627 | 250 |
| 4 | JGX-1598A-428A | 304.1 | 71.1 | 468 | 177 |
| 5 | JGX-1598A-358A | 254.2 | 83.8 | 350 | 124 |
| 6 | JGX-1598A-324A | 229.2 | 94 | 285 | 98 |
| 7 | JGX-1598A-285A | 201.9 | 101.6 | 238 | 81 |
| Không. | Mô hình |
Tải tĩnh tối đa (mm) |
Độ lệch tối đa (mm) |
Kv(Rung) (KN/m) |
Ks(Sốc) (KN/m) |
| 1 | JGX-1598A-657A | 358.6 | 34.3 | 524 | 524 |
| 2 | JGX-1598A-557A | 308.7 | 40.6 | 375 | 375 |
| 3 | JGX-1598A-515A | 267.8 | 43.2 | 308 | 308 |
| 4 | JGX-1598A-428A | 217.9 | 52.1 | 215 | 215 |
| 5 | JGX-1598A-358A | 154.3 | 61.0 | 152 | 152 |
| 6 | JGX-1598A-324A | 124.8 | 69.9 | 123 | 123 |
| 7 | JGX-1598A-285A | 99.9 | 76.2 | 98 | 98 |
Ứng dụng của bộ cách ly rung bằng dây cáp thép
| Ứng dụng | Thiết bị điển hình | Bảo vệ khỏi | Ưu điểm vận hành |
| Trên tàu | Thiết bị điện tử, Máy tính, Máy móc | Vụ nổ, Rung động cố hữu, Bão | Tuổi thọ cao, Không cần bảo trì, Nhiệt độ khắc nghiệt, Chống ăn mòn, Bảo vệ tất cả các trục |
| Xe địa hình | Thiết bị đo đạc, Máy phát điện, Thiết bị điện tử | Địa hình gồ ghề, Điều kiện đường xá kém, Va chạm | Tuổi thọ cao, Không cần bảo trì, Nhiệt độ khắc nghiệt, Ozone, Phóng xạ, Bức xạ UV |
| Máy bay | Thiết bị điện tử, Máy tính | Khả năng cơ động cao-G, Tiếp đất mạnh, Không khí hỗn loạn | Nhiệt độ và độ cao khắc nghiệt, Nhẹ |
| Vận chuyển container | Quang học, Dụng cụ, Tên lửa, Thiết bị điện tử | Quá cảnh, Xử lý thả rơi, Bốc/dỡ hàng | Tuổi thọ cao, Không cần bảo trì, Tiếp xúc với độ ẩm, Sử dụng lặp đi lặp lại |
| Thiết bị công nghiệp | Máy ly tâm, Máy sấy, Máy bơm | Tải trọng động không cân bằng, Búa chất lỏng, Rung động cố hữu, Yếu điểm nền móng | Tuổi thọ cao, Không cần bảo trì, Môi trường ăn mòn |
| Thiết bị quân sự | Điều khiển máy tính, Thiết bị điện tử | Địa hình gồ ghề, Vận chuyển đường sắt, Quá cảnh | Không cần bảo trì, Nhiệt độ khắc nghiệt, Vụ nổ gần đó |
| Thiết bị y tế | Thiết bị cơ khí cần thiết để chăm sóc bệnh nhân | Rung động từ các bộ phận chuyển động, Xe đẩy di động - Sốc vận chuyển | Không cần bảo trì, Không thoát khí, Có thể khử trùng |
| Ống khói | Ống khói, Máy lọc khí, Thiết bị đo lường | Gió gây ra tần số cộng hưởng, Khí thải gây ra nhiễu loạn gần máy lọc khí, v.v. | Không cần bảo trì, Nhiệt độ khắc nghiệt, Môi trường ăn mòn |
