Nguồn gốc:
Trung Quốc
Hàng hiệu:
Hoan
Chứng nhận:
ISO9001:2015
Số mô hình:
JGX-0480A-52A
Băng hình
Băng hình
Băng hình
Băng hình
JGX-0480A

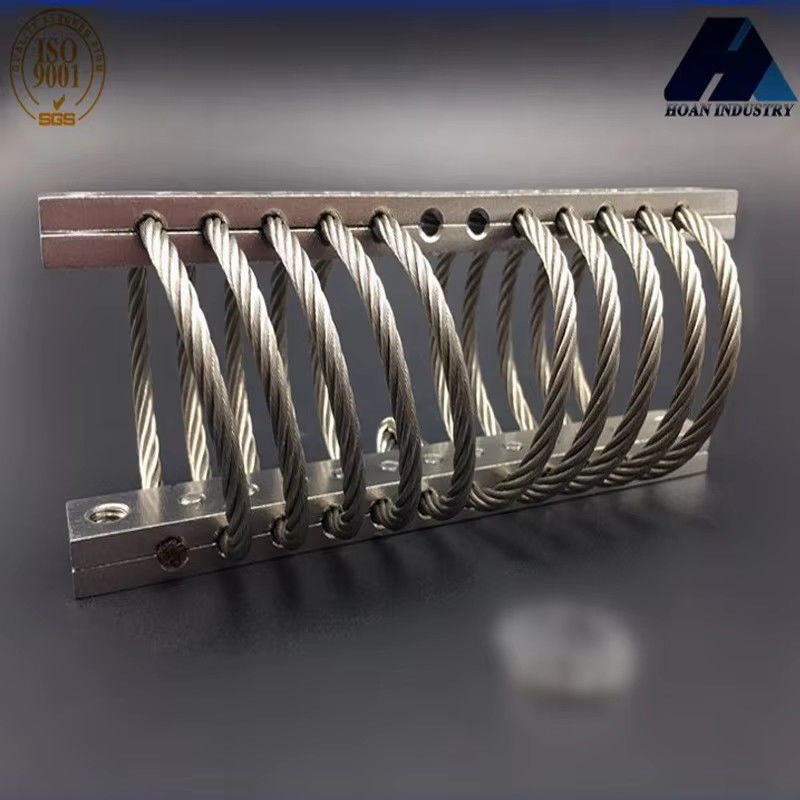

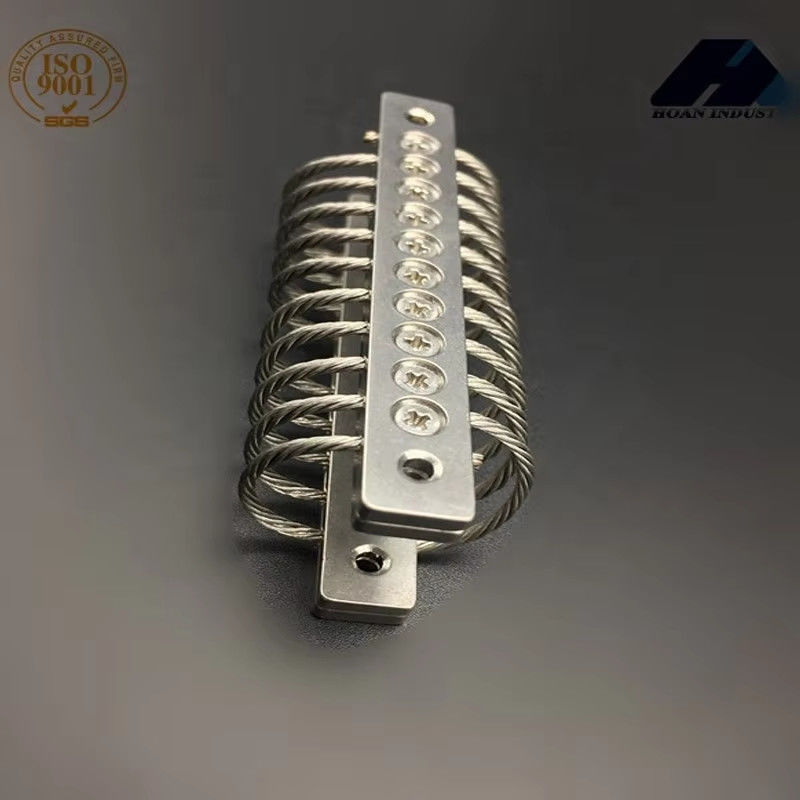

JGX - 0480A series thép dây thừng dây rào cách ly phát triển bởi Xi'an Hoan Microwave Co., Ltd là thiết bị hấp thụ sốc đặc biệt được thiết kế cho thiết bị chính xác cao,được sử dụng rộng rãi trong hàng không vũ trụ, truyền thông điện tử, các dụng cụ chính xác và các lĩnh vực khác. sản phẩm được hình thành bằng cách cuộn dây dây thép không gỉ chất lượng cao.nó nhận ra cách ly rung đa hướng, hấp thụ hiệu quả các rung động và năng lượng va chạm trong quá trình vận hành thiết bị, và bảo vệ các thành phần nhạy cảm khỏi bị hư hại.
Dòng JGX - 0480A có các đặc điểm chịu lực mạnh, chống ăn mòn và tuổi thọ dài, và có thể hoạt động ổn định trong môi trường khắc nghiệt từ - 40 ° C đến + 120 ° C.Thiết kế nhỏ gọn của nó phù hợp với nhiều không gian lắp đặt khác nhauĐồng thời, nó cung cấp khả năng chống va chạm tốt, đặc biệt phù hợp với nhu cầu giảm rung của thiết bị gắn trên xe, tàu và máy bay.Với tiêu chuẩn sản xuất quân sự, sản phẩm này đã trở thành một giải pháp ưa thích trong lĩnh vực giảm rung động cho thiết bị cao cấp.
| Mô hình | H3±3.30 | ️W ️ | Trọng lượng đơn vị | Tùy chọn gắn |
Qua lỗ (mm) |
Sợi (mm) |
C'sink (((°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | 6,9 ± 0.13 | M6×1.0 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
Đường cong tải tĩnh
| Không, không. | Mô hình |
Trọng lượng tĩnh tối đa (kg) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
Ks(Shock) (KN/m) |
|
1 |
JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
| Không, không. | Mô hình |
Trọng lượng tĩnh tối đa (kg) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
Ks(Shock) (KN/m) |
|
1 |
JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
| Không, không. | Mô hình |
Trọng lượng tĩnh tối đa (kg) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
Ks(Shock) (KN/m) |
|
1 |
JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
